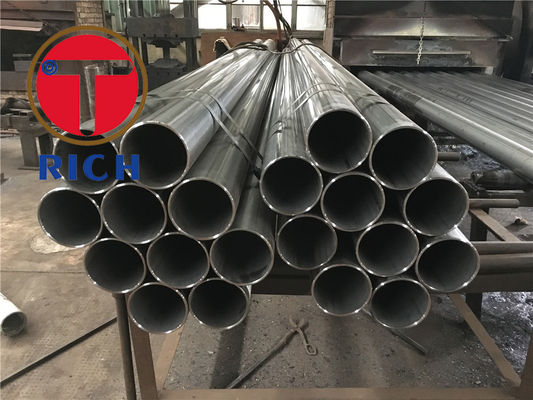

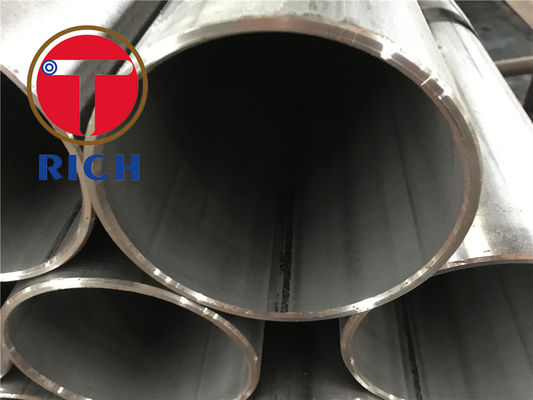

L'arco sommerso dell'en 10217-6 saldato convoglia i tubi d'acciaio non legati con il acciaio al carbonio
Dettagli del prodotto
tubatura dell'acciaio della saldatura
,Tubo d'acciaio saldato di resistenza elettrica
EN10217-6 Tubi in acciaio non legato saldatisi ad arco sommerso
EN10217-6 Tubi di acciaio saldati a pressione - Condizioni tecniche di consegna
Parte 6: tubi di acciaio non legato saldatisi ad arco sommerso con specifico basso
proprietà di temperatura
Materiale:
Acciaio completamente sterminato, acciaio di grana fine con grana ferritica.
Nomi di acciaio:
Conformemente alla norma EN10027-1 e alla norma CR10260
Prodotto:
HFWSaldati ad alta frequenza
SAW Arco sommerso saldato - cucitura longitudinaleSAWH
- cucitura elicoidale -SawL
Procedura di saldatura:
Prova e ispezione della procedura di saldatura per tubi sommersi e saldatissimi (SAW) sono testimoniati e approvati in conformità con la norma EN 10217-1
Apparizione e generale:
Le zone di saldatura sono libere da crepe, mancanza di fusione e mancanza di penetrazione
I tubi sono privi di difetti della superficie esterna che possono essere rilevati mediante esame visivo.
tenuta alla perdita:
I tubi devono superare una prova idrostatica o una prova elettromagnetica di tenuta alla perdita.
Prova non distruttiva:
L'intera lunghezza della cucitura di saldatura di tutti i tubi EW e BW deve essere sottoposta a una prova non distruttiva per la rilevazione di interferenze longitudinali.
L'intera lunghezza della cucitura di saldatura di tutti i tubi SAW deve essere sottoposta a una prova non distruttiva per individuare le imperfezioni.
Diritta:
La deviazione dalla rettilineità, di qualsiasi lunghezza del tubo L, non deve superare 0,0015L.
Le deviazioni dalla rettilineità su una lunghezza di un metro non devono superare i 3 mm.
Preparazione delle estremità:
I tubi devono essere consegnati con estremità a taglio quadrato, che devono essere esenti da abrasioni eccessive.
Prova e ispezione della procedura di saldatura per tubi saldaturi ad arco sommerso (SAW) conformemente all'allegato A della norma EN10217-1
Prova e ispezione della procedura di saldatura per tubi SAW testimoniati e omologati conformemente all'allegato A della norma EN10217-1
Processo di fabbricazione del tubo, percorso e condizione di consegna:
| - No. | Processo di produzione | Strade di produzione | Condizione di consegna | Applicabile alla qualità | |||
| Processo | Il simbolo | Materiale di partenza | Operazione di formazione | TR1 | TR1 | ||
| 1a | Saldati elettricamente | E.V. | Fabbricazione a partire da prodotti della voce 8528 | Formato a freddo ((+saldatura) | come saldatura | X | - |
| 1b | S.V. | X | - | ||||
| 1c | NP | X | X | ||||
| 2a | Strisce laminate normalizzate | come saldatura | X | - | |||
| 2b | S.V. | X | X | ||||
| 2c | NP | X | X | ||||
| 3 | Fabbricazione a partire da pezzi staccati | Formato a freddo ((+saldato) + allungamento a caldo ridotto a temperatura controllata per ottenere una condizione normalizzata | NR | X | X | ||
| 4 | Rotolato a freddo + rilievo di strisce | Formati a freddo ((+saldati) | NP | X | X | ||
| 11a | di larghezza superiore a 30 cm - Cosatura longitudinale o - cucitura elicoidale | SAW: - Saul. - S.A.W.H. | Piastre o nastri laminati a caldo | Formati a freddo ((+saldati) | come saldatura | X | - |
| 11b | S.V. | X | - | ||||
| 11c | NP | X | X | ||||
| 12a | Normalizzazione di lastre o strisce laminate | Formati a freddo ((+saldati) | come saldatura | X | X | ||
| 12b | S.V. | X | X | ||||
| 12c | NP | X | X | ||||
| 13a | Come nelle righe 11 o 12 | Formato a normalizzazione (saldato) | come saldatura | X | X | ||
| 13b | S.V. | X | X | ||||
| 13c | NP | X | X | ||||
| 21 | Saldati continui, solo per acciai delle categorie P195 e P235 con D ≤ 114,3 mm | BW | Fabbricazione a partire da prodotti della voce 8528 | Formati a caldo (saldati) | come saldatura | X | - |
| a As wekded = nessun trattamento termico. NP=Tutta la tubatura normalizzata. NW=zona di saldatura normalizzata. NR=normatizzata laminata b Per i tubi di quqality TR2, è consentita solo la saldatura ad alta frequenza, con frequenza minima di 100 kHz, ((simbolo=HFW) | |||||||
EN10217-1 Parte 1: Tubi in acciaio non legato con caratteristiche specifiche a temperatura ambiente
EN10217-2 Parte 2: Tubi di acciaio non legato e legato saldati elettricamente con specifico livello elevato
proprietà di temperatura
EN10217-3 Parte 3:tubi di acciaio di lega di grana fine
EN10217-5 Parte 4: Tubi di acciaio non legato saldati elettricamente a bassa temperatura specificata
proprietà
EN10217-5 Parte 5: Tubi in acciaio non legato saldatisi ad arco sommerso con specifica bassa
proprietà di temperatura
EN10217-6 Parte 6: Tubi in acciaio non legato saldati ad arco sommerso con specifica bassa
proprietà di temperatura
EN10217-7 Parte 7: tubi in acciaio inossidabile.
Referenze normative:
EN 760, Consumabili di saldatura - Fluidi per la saldatura ad arco sommerso - Classificazione
EN 895, Provate distruttive su saldature in materiali metallici - Prova di trazione trasversale
EN 910: prove distruttive sulla saldatura in materiali metallici - prova di piegatura
EN1321, Provate distruttive sulle saldature in materiali metallici - Esame macroscopico e microscopico
di saldature
EN10002-1, Materiali metallici - Prova di trazione - Parte 1: Metodo di prova a temperatura ambiente
EN10002-5, Materiali metallici - Prova di trazione - Parte 5: Metodo di prova a temperatura elevata
EN10020, Definizioni e classificazione dei gradi di acciaio
EN10021, Requisiti tecnici generali di consegna per prodotti in acciaio e ferro
EN10027-1, Sistemi distruttivi degli acciai - Parte 1: Nomi degli acciai, principali simboli.
EN10027-2, Sistemi di designazione degli acciai - Parte 2: Sistemi numerici.
EN10045-1, Materiali metallici - Prova di impatto Charpy - Parte 1: Metodo di prova
EN10052, Vocabolario dei termini di trattamento termico dei prodotti ferrosi
EN10204, Prodotti metallici - Tipi di documenti di ispezione
EN10200, Tubi in acciaio senza saldatura e saldatura - Dimensioni e masse per unità di lunghezza
EN10233 Materiali metallici - Tubi - Prova di appiattimento
EN10234, Materiali metallici - Tubi - Prova di espansione a deriva
EN10236, Materiali metallici - Tubi - Anelli di prova di espansione
EN10237, Materiali metallici - Tubi - Prova di trazione dell'anello
EN10246-1, Prova non distruttiva di tubi in acciaio Parte 1: Prova elettromagnetica automatica di
tubi di acciaio ferromagnetici senza saldatura e saldatura (esclusi quelli saldaturi ad arco sommerso) per
verifica della tenuta idraulica
EN10246-3, Verifica non distruttiva dei tubi in acciaio - Parte 3: Verifica automatica della corrente di vortice dei tubi senza saldatura
e tubi di acciaio saldati (esclusi quelli saldati ad arco sommerso) per la rilevazione delle imperfezioni.
EN 10246-5 - Prova non distruttiva dei tubi in acciaio - Parte 5: Automazione magnetica completa delle periferie
sperimentazione delle perdite di trasduttore/flux di materiale senza cuciture e saldato (esclusi quelli saldati ad arco sommerso)
tubi di acciaio ferromagnetici per la rilevazione di imperfezioni longitudinali
EN 10246-6, Controllo non distruttivo dei tubi in acciaio - Parte 6: Controllo ultrasonico automatico completo delle periferie
tubi in acciaio senza saldature per il rilevamento di imperfezioni trasversali.
EN10247-7, Prova non distruttiva dei tubi in acciaio - Parte 7: Prova ultrasonica automatica completa periferica di
tubi di acciaio senza saldatura e saldature (esclusi quelli saldaturi ad arco sommerso) per la rilevazione di
imperfezioni longitudinali.
EN10246-8, Prova non distruttiva dei tubi in acciaio - Parte 8: Prova ultrasonica automatica della saldatura
una cucitura di tubi saldati elettricamente per il rilevamento di imperfezioni longitudinali.
EN10246-9, Prova non distruttiva dei tubi in acciaio - Parte 9: Prova ultrasonica automatica della saldatura
una cucitura di tubi sommersi saldati ad arco per il rilevamento di interferenze longitudinali e/o
imperfezioni trasversali.
EN 10246-10, Prova non distruttiva dei tubi in acciaio - Parte 10: prova radiografica della saldatura
per la rilevazione delle imperfezioni.
EN 10246-14, Prova non distruttiva dei tubi in acciaio - Parte 14: Prova ultrasonica automatica del
tubi di acciaio senza saldatura e saldature (esclusi quelli saldaturi ad arco sommerso) per la rilevazione di laminazioni
imperfezioni
EN 10246-15, Prova non distruttiva dei tubi in acciaio - Parte 15: Prova ultrasonica automatica di strisce/piastre
con una lunghezza massima di 20 mm o più, ma non superiore a 20 mm
EN10246-16, Prova non distruttiva dei tubi in acciaio - Parte 16: Prova ultrasonica automatica della zona
adiacente alla cucitura di saldatura di tubi di acciaio saldatura per la rilevazione di imperfezioni laminari
EN10246-17, Provvigionamento non distruttivo di tubi in acciaio - Parte 17: Provvigionamento automatico ad ultrasuoni delle estremità dei tubi
di acciaio, di acciaio inossidabile o saldato, per la rilevazione di imperfezioni laminarie
EN10256, Prova non distruttiva dei tubi in acciaio - Qualifica e competenza dei livelli 1 e 2
Personale della NDT
PrEN 102661) Tubi, raccordi e profilati strutturali cavi in acciaio - Simboli e definizione dei termini da utilizzare nelle norme di prodotto
EN ISO 377,Acciaio e prodotti in acciaio - Localizzazione e preparazione di campioni e provette per prove meccaniche (ISO 377:1997)
PrEN 10168 1) Prodotti di ferro e acciaio - Documenti di controllo - Elenco di informazioni e descrizione
EN ISO 2566-1, Acciaio - Conversione dei valori di allungamento ¢ Parte 1: Acciai al carbonio e a bassa lega (ISO 2566-1:1984)
ISO 14284, Acciaio e ferro - Prelievo e preparazione di campioni per la determinazione della composizione chimica
CR 10260, Sistemi di designazione per l'acciaio - Simboli aggiuntivi
CR 10261, Circolare informativa IC 11 - Ferro e acciaio - Esame dei metodi di analisi chimica disponibili.
