| Marchio: | Torich |
| Numero di modello: | SAE J526 |
| MOQ: | 5tons |
| prezzo: | 2000-5000USD/ton |
| Condizioni di pagamento: | L / C, T / T |
| Capacità di approvvigionamento: | 50000tons all'anno |

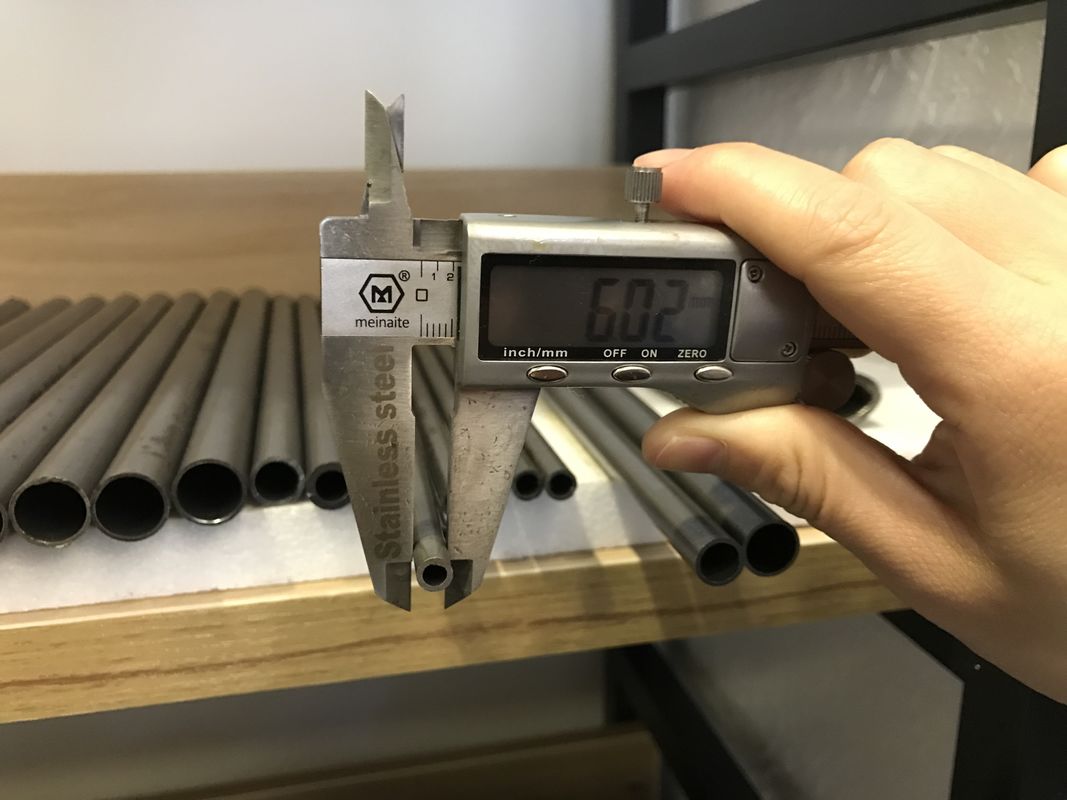

SAE J526 UNS G10080 / UNS G10100 Acciaio a basso tenore di carbonio saldato a freddoIngle-Wall Fabbricazione
SAE J526 tubi di acciaio a basse emissioni di carbonio saldati a parete singola, destinati a applicazioni generali in ambito automobilistico, di refrigerazione, idraulico e altre applicazioni simili che richiedono tubi di qualità adatta per la piegatura, la fiammazione,perlinea...formazione e brasatura.
Norma tecnica: SAE J526.
Spessore della parete:0.5-15 mm
Diametro:1-100 mm
Distanze:Max 12000 mm, su richiesta del cliente
Applicazione:Applicazioni generali per l'automotive, la refrigerazione, l'idraulica e altre applicazioni simili
Materiale /Grado:UNS G10080 o UNS G10100
Metodo di produzione:
Il tubo deve essere costituito da una singola striscia di acciaio modellato in forma tubolare, i cui bordi sono uniti e sigillati da un processo di saldatura adeguato.Dopo la saldatura,the bead shall be removed from the outside to provide a smooth round surface and the tubing shall be processed in such a manner as to produce a finished product which meet all requirements of this document.In genere questo tipo di tubi è disponibile sia in stato di bobina che di rettilineo.
| Grado dell'acciaio e composizione chimica | |||||
| Classe di acciaio | C | - Sì. | M | P | S |
| massimo | massimo | massimo | massimo | massimo | |
| UNS G10080 | 0.1 | 0.07-0.6 | 0.30-0.50 | 0.03 | 0.05 |
| UNS G10100 | 0.08-0.13 | 0.07-0.6 | 0.30-0.60 | 0.03 | 0.05 |
| Requisiti meccanici | |
| Proprietà | Valori |
| Forza del rendimento, min (0,2% di offset) | 170 MPa |
| Resistenza alla trazione, min | 290 MPa |
| Allungamento in 50 mm | 14% min |
| Durezza (scala Rockwell 30 T), max. | 65 |
| Dimensioni e tolleranze dei tubi | |||||
| Dash Dimensione | Numero nominale Fabbricazione OD mm | Fuori Diametro (2) Di base mm | Fuori Diametro (2) Tolleranza ± mm | Parete Spessore (3) (4) base mm | Parete Spessore (3) Tolleranza ± mm |
| - 2 | 3.18 | 3.18 | 0.05 | 0.64 | 0.13 |
| −3 | 4.76 | 4.76 | 0.08 | 0.71 | 0.13 |
| -4 | 6.35 | 6.35 | 0.08 | 0.71 | 0.08 |
| −5 | 7.94 | 7.92 | 0.08 | 0.71 | 0.08 |
| -6 | 9.53 | 9.53 | 0.08 | 0.71 | 0.08 |
| -7 | 11.11 | 11.13 | 0.10 | 0.76 | 0.08 |
| -8 | 12.70 | 12.70 | 0.10 | 0.76 | 0.08 |
| -8 | 12.70 | 12.70 | 0.10 | 0.89 | 0.09 |
| -9 | 14.29 | 14.27 | 0.10 | 0.76 | 0.08 |
| -10 | 15.88 | 15.88 | 0.10 | 0.89 | 0.09 |
1Altre dimensioni possono essere specificate di comune accordo tra il fornitore e l'utente.
2Il diametro esterno effettivo deve essere la media del diametro massimo e del diametro minimo.
diametri esterni determinati in una qualsiasi sezione trasversale del tubo.
3Le tolleranze elencate rappresentano la deviazione massima ammissibile in qualsiasi punto.
4Per lo spessore della parete intermedia, la tolleranza per lo spessore della parete più pesante successivo
si applica.
Condizione della fine del tubo
Il tubo sarà prodotto utilizzando le normali pratiche di taglio a frazione, che includono, ma non si limitano a, le estremità a taglio singolo, a taglio doppio, a taglio a sega e a taglio rotativo.Si provvederà a ridurre al minimo la distorsione delle estremità del tubo.Le parti che richiedono ulteriore lavorazione saranno concordate tra il produttore e l'acquirente del tubo.
Finitura superficiale
imperfezioni superficiali quali segni di manipolazione, segni di stampo, or shallow pits shall not beconsidered injurious defects provided such imperfections are not detrimental to the function of the tubing andthese imperfections are within the tolerances specified for diameter and wall thicknessNon è necessario eliminare tali imperfezioni superficiali.Una leggera perla di saldatura e spruzzi sulla superficie interna sono ammissibili, ma devono essere mantenuti al minimo conforme alle buone pratiche di saldatura.- le condizioni particolari di saldatura devono essere concordate al momento dell'acquisto.
Norma pertinente: SAE J1677-Prove e procedure di tubi in acciaio a basse emissioni di carbonio e di rame-nickel SAE
SAE J409-Analisi del prodotto Variazioni ammissibili da un'analisi chimica specifica di un calore o di una colata di acciaio
Norme di riferimento:
