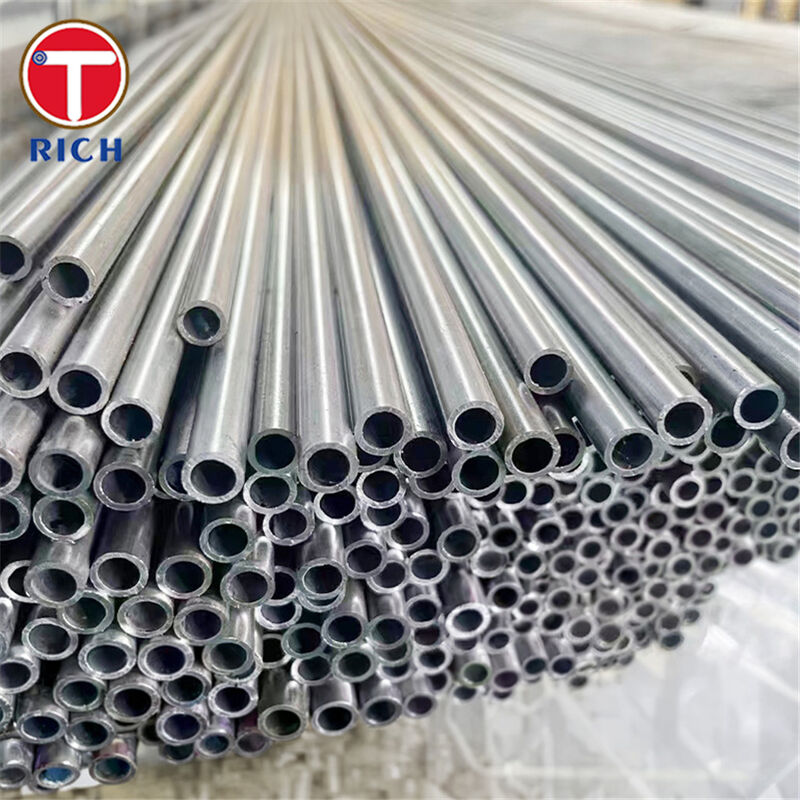

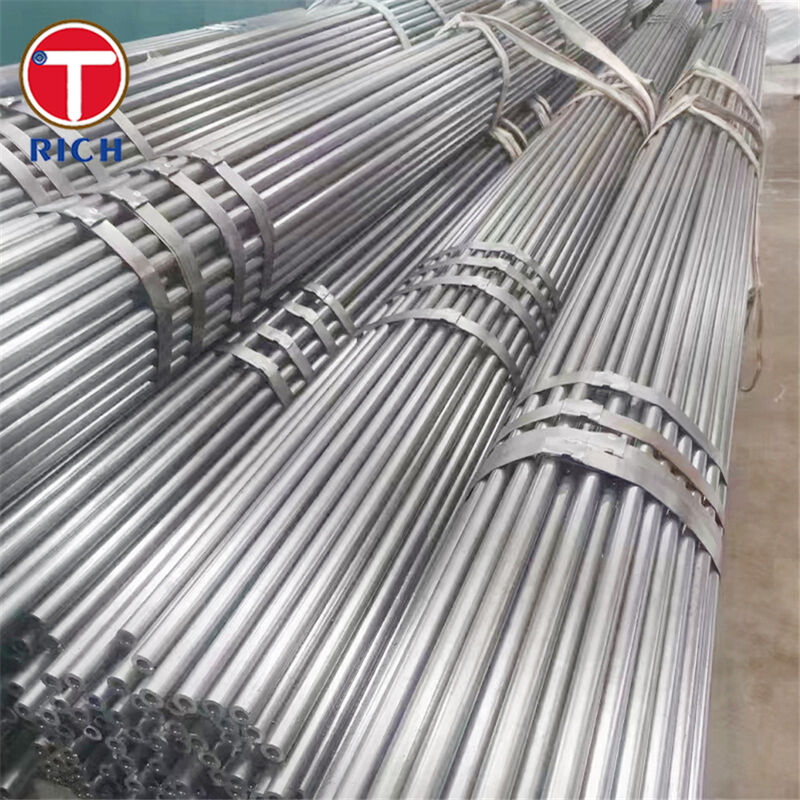

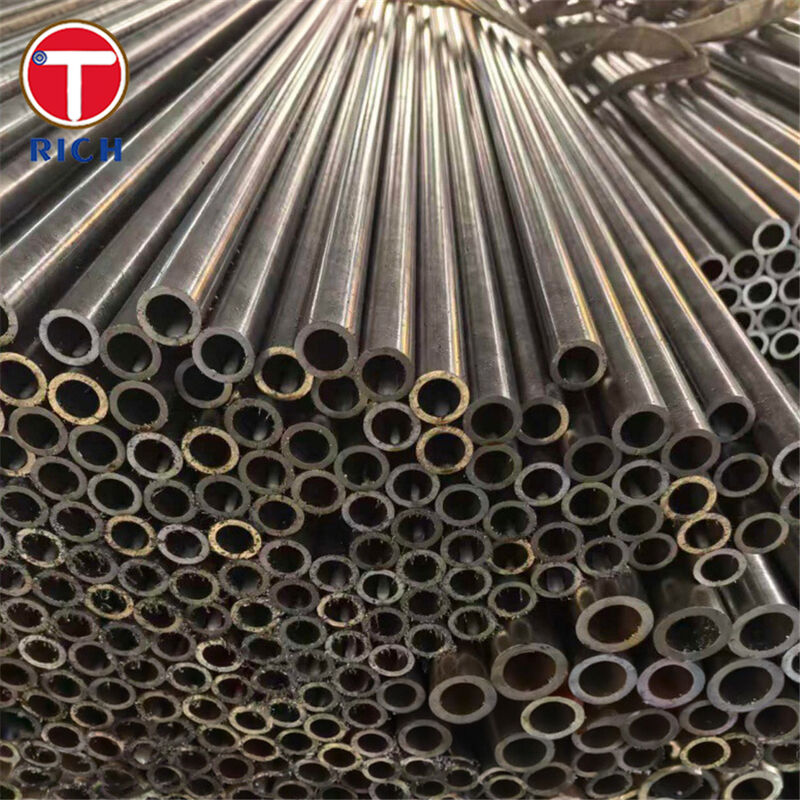

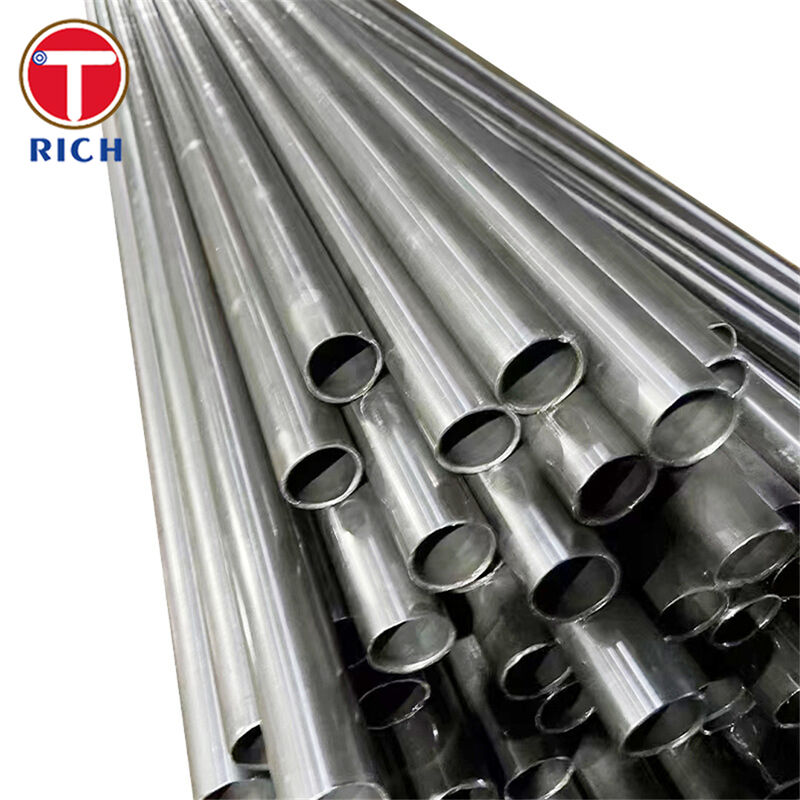

DIN 1630 St 52.4 Tubo di precisione senza saldatura a freddo per impianti idraulici

Materiale

DIN 1630St 52.4 (ST52.4)è un dispositivo ad alte prestazioniacciaio al carbonio non legatoutilizzati per la produzionetubi di precisione senza cuciture, a freddoper servizi impegnativi quali sistemi idraulici e pneumatici, tubazioni, navi e ingegneria meccanica generale.
In molte catene di approvvigionamentoSt52 / St52.4 è incrociato con i gradi EN quali E355 (1.0580)per tubi idraulici di precisione.

Specificità

• Tipo di prodotto:di larghezza superiore a 20 mmsenza cucituretubi di precisione (piccola DO/tolleranza ristretta) per linee e componenti idraulici.

• Grado primario:DIN 163052°.4

• Specifica alternativa tipica (idraulica): EN 10305-4 E355 (+N), tubi a freddo senza saldature per sistemi idraulici e pneumatici.

• Condizione di consegna (EN 10305-4): +N (normalizzato in atmosfera controllata dopo l'ultimo prelievo a freddo).

• Roverezza della superficie (EN 10305-4): Ra ≤ 4 μm(facoltativo)Ra ≤ 2 μmper la superficie interna, se specificata).

• Lunghezze standard (EN 10305-4):6 m+50/0 mm(standard) o 6 m+10/0 mm(esatto), a meno che non sia convenuto diversamente.

• Protezione contro la corrosione:I tubi sono consegnati conprotezione temporanea dalla corrosione■ protezioni rafforzate quali:fosfatamentooaltri apparecchi per la produzione di calzaturesono ampiamente utilizzati per la durata delle linee idrauliche.

Caratteristiche principali

• Struttura senza cucitureper ridurre al minimo i punti di rischio rispetto ai tubi saldati in servizio a pressione.

• Precisione a freddocon tolleranze definite e qualità superficiale controllata, supportando accessori privi di perdite e flusso stabile.

• Controlli di qualità idraulici(verifica chimica, di resistenza alla trazione, dimensionale e di tenuta alla perdita; NDT facoltativa per le imperfezioni longitudinali).

• Opzione ad alta resistenza (St 52.4 / E355)adatti a componenti idraulici ad alta pressione e carico.

I nostri vantaggi

1) Può garantire tolleranze strette e ID/OD fluidi per una sigillatura e un montaggio affidabili?
Per i progetti idraulici possiamo fornireEN 10305-4, che si caratterizza esplicitamente pertolleranze ben definitee una rugosità superficiale massima specificata; la norma richiedeRa ≤ 4 μm(e consente un aggiornamento della superficie internaRa ≤ 2 μmquando specificato).

2) Come si controlla il rischio di perdite e difetti (soprattutto per l'idraulica ad alta pressione)?
Seguiamo un piano di ispezione "hydraulic-first":analisi chimica, prova di trazione, ispezione dimensionale e verifica della tenuta a perdita su ciascun singolo tubofanno parte del quadro di ispezione EN 10305-49,con NDT facoltativa per imperfezioni longitudinali utilizzando metodi di corrente vorticale / perdita di flusso / ultrasuoni e verifica della tenuta alle perdite secondo EN ISO 10893-1.

3) Quali sono le opzioni di protezione contro la corrosione e di trattamento delle superfici disponibili per lo stoccaggio e il servizio in condizioni difficili?
I tubi sono consegnati conprotezione temporanea contro la corrosioneper EN 10305-4, e possiamo offrire finiture di linee idrauliche comuni comefosfatamento(migliora la resistenza alla ruggine e la ritenzione dell'olio) oaltri apparecchi per la produzione di calzaturea seconda dell'ambiente di installazione e delle esigenze OEM.

Composizione chimica

Proprietà meccaniche

Norme di esecuzione

• DIN:DIN 1630 (tubi senza cuciture antichi ad alte prestazioni; ancora indicato per le specifiche più vecchie).

• Codice di riferimento:EN 10305-4 (tubi a freddo senza cucitureidraulico e pneumaticosistemi di alimentazione; +N condizione di consegna).

• ASTM:ASTM A519/A519M (acciaio a carbonio e legato senza cuciture)tubi meccanici, finiti a caldo o finiti a freddo).

• SAE:SAE J524 (acciaio a basse emissioni di carbonio senza saldatura, estratto a freddo e ricopertotubi a pressione per linee idrauliche)).

• GOST:GOST 9567-75 (tubi in acciaio di precisione; il campo di applicazione comprende la produzione di alta precisione).

• JIS:JIS G 3445 (tubi in acciaio al carbonio per la struttura e le parti della macchina).

• GB:GB/T 3639-2021 (tubi di precisione senza saldatura a freddo/rollati a freddo per strutture meccaniche, apparecchiature idrauliche, parti di auto).

Aree di applicazione

Industria tipica:sistemi idraulici e pneumatici, attrezzature mobili, macchinari industriali, automotive, ingegneria meccanica generale.

Dove viene utilizzato (esempi):

• Unità di potenza idraulica e condotte:linee idrauliche rigide, connessioni dei collettori, linee a pressione.

• di cilindri idraulici:linee di tubo dei cilindri, linee di controllo, tubi ausiliari.

• Automotive e mobilità:sistemi di sterzo, linee di fluido relative agli ammortizzatori, tubi di parti della macchina in cui la precisione OD/ID è importante.

• Automazione di fabbrica:linee di attuatori pneumatici/idraulici che richiedono una superficie e una qualità dimensionale coerenti.

D: Lei è una società commerciale o un produttore?

A: produttore, può anche fare trading.

D: Quanto tempo avete per consegnare?

R: In generale, sono 10-15 giorni se le merci sono in magazzino, o sono 30-40 giorni se le merci non sono in magazzino,

E' in base alla quantità.

D: Fornisci dei campioni? Sono gratuiti o extra?

R: Sì, potremmo offrire il campione gratuitamente, ma dobbiamo pagare il costo del trasporto.

D: Quali sono i vostri termini di pagamento?

R: Pagamento <=2000USD, 100% in anticipo. Pagamento>=2000USD, 30% T/T in anticipo, saldo prima della spedizione.

Se avete altre domande, pls sentitevi liberi di contattarmi.
