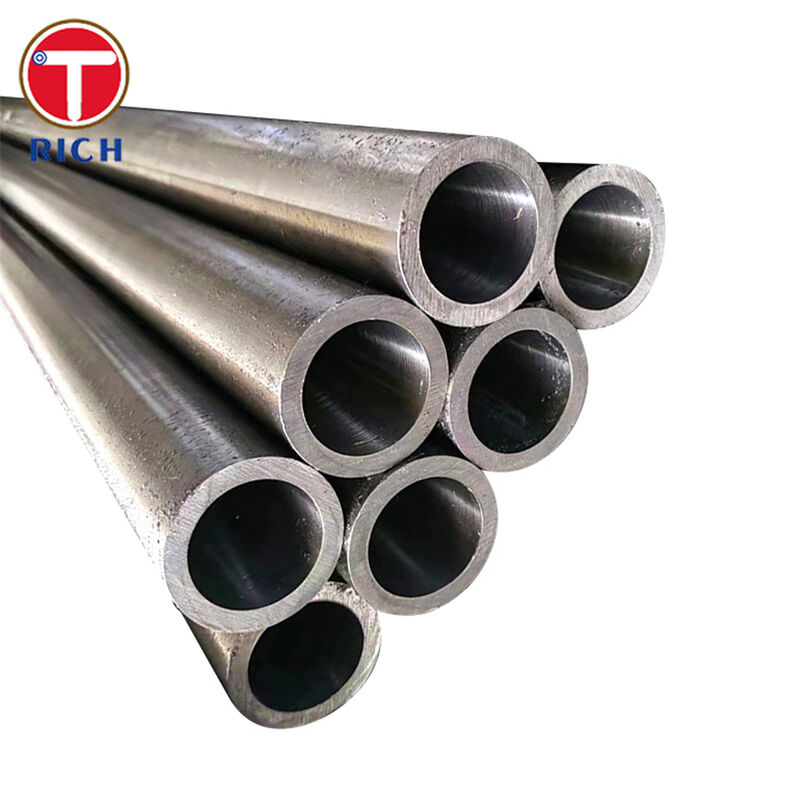

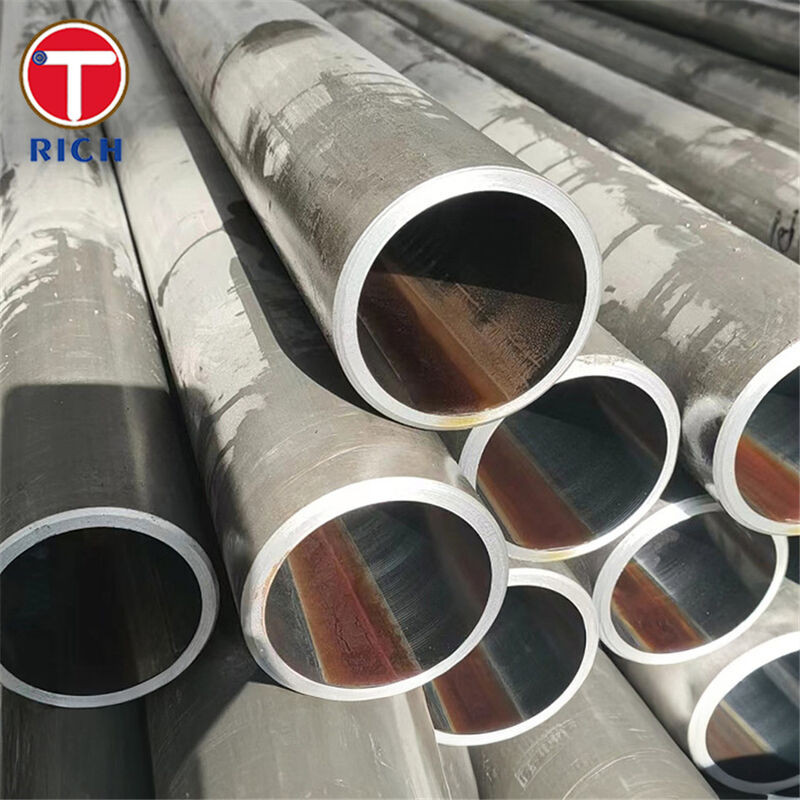

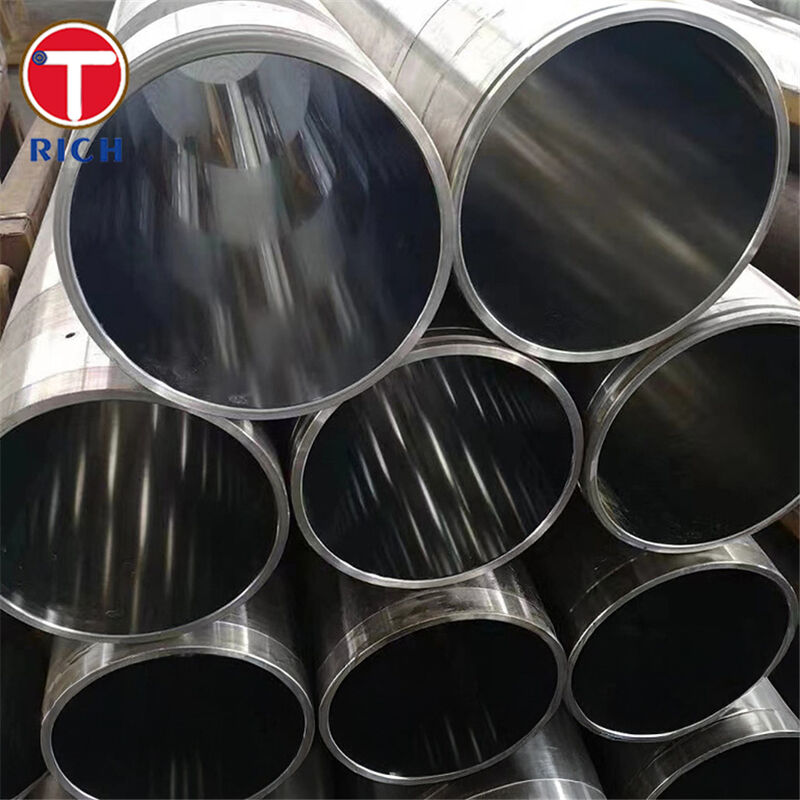

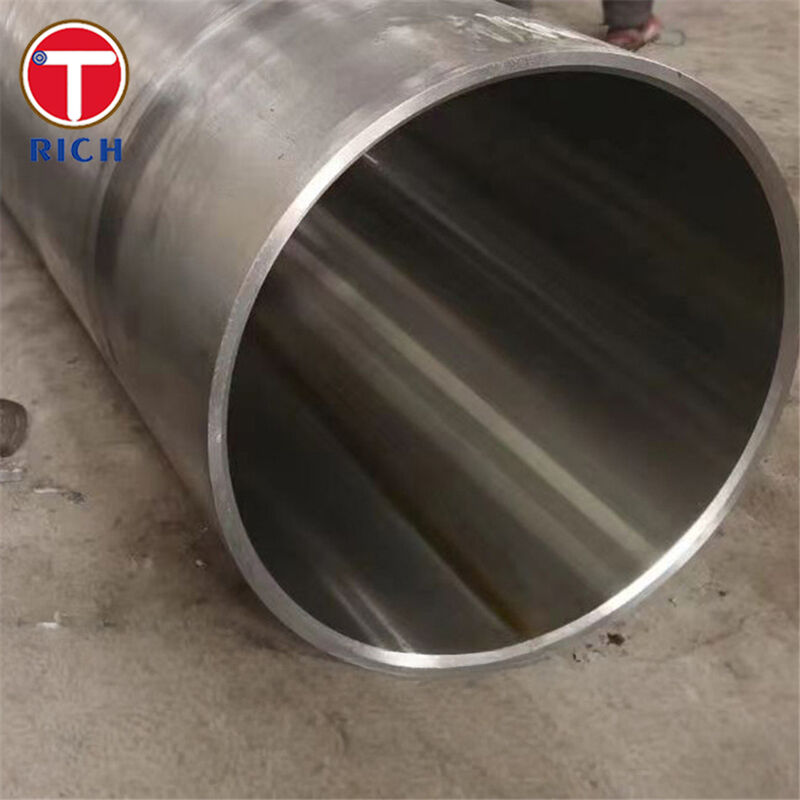

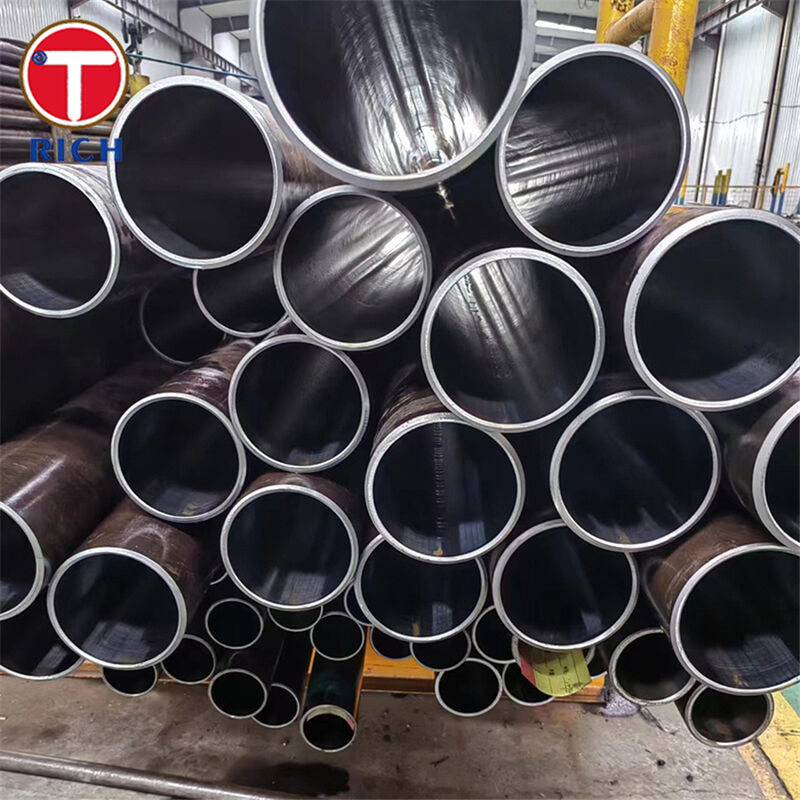

Tubi per cilindri idraulici levigati — Tubo senza saldatura trafilato a freddo di precisione per applicazioni automobilistiche

Materiale

I tubi per cilindri idraulici levigati sono un tubo di acciaio senza saldatura trafilato a freddo di precisione il cui diametro interno (DI) è levigato o skived & roller burnished (SRB) per ottenere tolleranze dimensionali strette e una finitura interna molto liscia, fondamentale per i cilindri idraulici dove le prestazioni di tenuta, l'attrito e la durata dipendono fortemente dalla qualità del DI.

Le famiglie di acciai tipiche includono gradi di precisione EN (E235 / E355), gradi di precisione DIN (St52), e gradi di tubi meccanici ASTM (SAE 1020 / 1025), selezionati in base alla resistenza richiesta, alla lavorabilità e alle prestazioni a fatica.

Specifiche

• Processo del tubo base: Tubo meccanico o di precisione senza saldatura, finito a freddo / trafilato a freddo; distensione e calibrazione su ordinazione.

• Processo interno: Levigato o skived & roller burnished, comunemente secondo la tolleranza DI ISO H8 / H9.

• Finestra dimensionale tipica: DE Ø50–245 mm, DI Ø40–200 mm (altre dimensioni previo accordo).

• Rugosità superficiale (DI):

  • SRB: Ra max 0.30 μm

  • Levigato: Ra max 0.40 μm

• Rettilineità (guida di esempio): deviazione locale max 1 mm / 1000 mm.

• Fornitura in lunghezza: lunghezze mulino/casuali o tagliate a misura (i programmi comuni per tubi idraulici includono circa 5–8 m).

Caratteristiche principali

• Bore pronto per la lavorazione / pronto per l'assemblaggio: La tolleranza DI ISO H8/H9 e la Ra controllata riducono l'usura delle guarnizioni e minimizzano il rischio di perdite.

• Prestazioni ottimizzate del cilindro: La levigatura può creare un pattern di rettifica incrociata; combinata con una bassa rugosità, aiuta a ridurre gli effetti di attrito e ad estendere la vita del componente.

• Coerenza di grado automobilistico: La costruzione senza saldatura e la chimica/meccanica controllata supportano una lavorazione ripetibile e prestazioni stabili nei componenti di controllo del movimento.

I nostri vantaggi

1) “Quale tolleranza DI e Ra potete effettivamente fornire per le sedi dei cilindri?”
Forniamo tubi levigati/SRB comunemente secondo la tolleranza DI ISO H8 o H9 con Ra fino a 0.40 μm (levigato) o Ra fino a 0.30 μm (SRB), corrispondenti ai tipici fogli tecnici dei tubi per cilindri utilizzati sul mercato.

2) “Come controllate la superficie interna per evitare graffi, vaiolature e danni alle guarnizioni?”
La qualità della superficie interna è trattata come un requisito critico per la funzione. L'ASTM A519 descrive un requisito opzionale per i tubi in cui la superficie interna è di primaria importanza e non è prevista rimozione di materiale, notando che potrebbero essere necessari processi/selezione speciali per soddisfare la superficie richiesta. Allineiamo di conseguenza il nostro piano di ispezione (controlli visivi del foro, verifica della rugosità, misurazione dimensionale; e NDT possono essere concordati quando richiesto).

3) “Potete fornire tracciabilità, certificati e protezione per la spedizione per forniture a lunga distanza?”
Supportiamo la piena tracciabilità con documentazione di calore/lotto e possiamo fornire certificati EN 10204 3.1 / 3.2 quando specificato. La guida all'imballaggio e allo stoccaggio è trattata come parte della qualità di consegna (stoccaggio coperto e asciutto, sollevamento/manipolazione attenta e protezione delle superfici finite).

Composizione chimica

Proprietà meccaniche

Standard e conformità

• ASTM: ASTM A519/A519M — Tubi meccanici in acciaio al carbonio/lega senza saldatura (finiti a caldo o finiti a freddo).

• EN: EN 10305-1 (tubi di precisione trafilati a freddo senza saldatura), comunemente utilizzati per tubi per cilindri E235/E355.

• DIN: DIN 2391 — Tubi di precisione in acciaio senza saldatura (St52 comunemente referenziato nel mercato dei tubi per cilindri).

• GOST: GOST 8734 / GOST 8733 — Tubi senza saldatura formati a freddo/trafilati e requisiti tecnici (comunemente referenziati per i mercati CIS).

• JIS: JIS G3445 — Tubi in acciaio al carbonio per scopi strutturali meccanici (comuni nelle catene di approvvigionamento di macchinari/automotive).

• GB: GB/T 3639 — Tubi in acciaio senza saldatura di precisione trafilati a freddo/laminati a freddo (ampiamente utilizzati per parti meccaniche, idrauliche e automobilistiche).

Aree di applicazione

Settori principali: cilindri idraulici e pneumatici, macchinari di precisione, componenti automobilistici e controllo del movimento industriale.

Dove viene utilizzato (esempi):

• Veicoli automobilistici e commerciali: barili di cilindri idraulici per sistemi di sollevamento/ribaltamento, cilindri per attrezzature di servizio e manicotti attuatori dove è necessario un DI di alta qualità.

• Attrezzature per la produzione automobilistica: cilindri idraulici nelle linee di stampaggio, nei sistemi di bloccaggio e nei banchi di prova, che beneficiano di fori H8/H9 e Ra controllata.

• Idraulica generale: barili di cilindri per presse, movimentazione materiali e attuatori per impieghi gravosi (levigati o SRB).

D: Siete una società commerciale o un produttore?

R: produttore, possiamo anche fare commercio.

D: Quanto tempo è il tempo di consegna?

R: In generale, sono 10-15 giorni se le merci sono in magazzino, o sono 30-40 giorni se le merci non sono in magazzino,

è in base alla quantità.

D: Fornite campioni? è gratuito o extra?

R: Sì, potremmo offrire il campione gratuitamente ma dobbiamo pagare il costo del trasporto.

D: Quali sono i vostri termini di pagamento?

R: Pagamento=2000USD, 30% T/T in anticipo, saldo prima della spedizione.

Se hai un'altra domanda, non esitare a contattarmi.
