Tubo a pinna stretta (Transazione elicoidale, tubo a pinna a freddo) per refrigeratori d'aria

Materiale

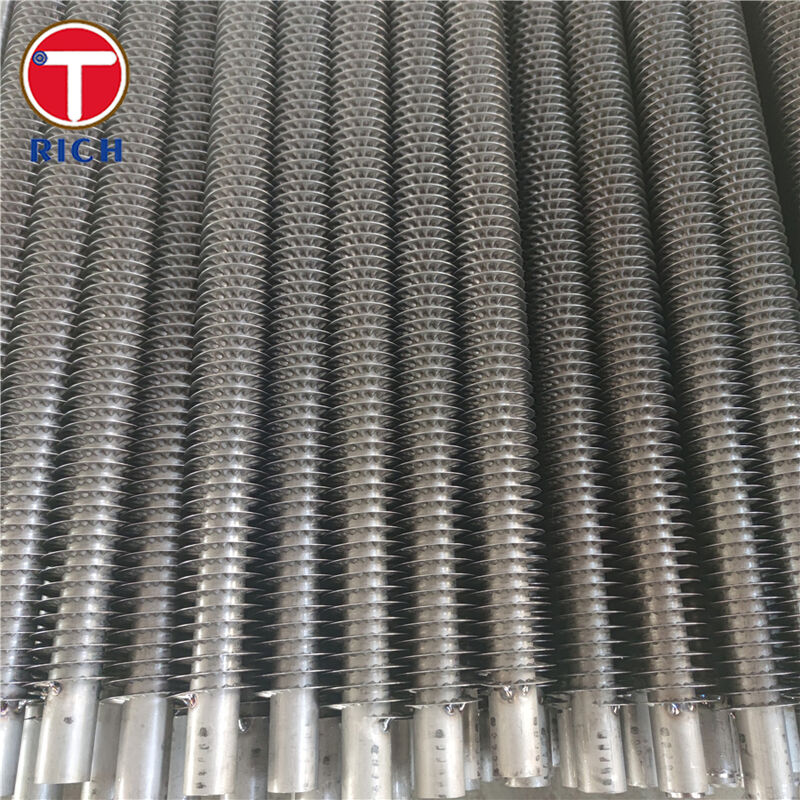

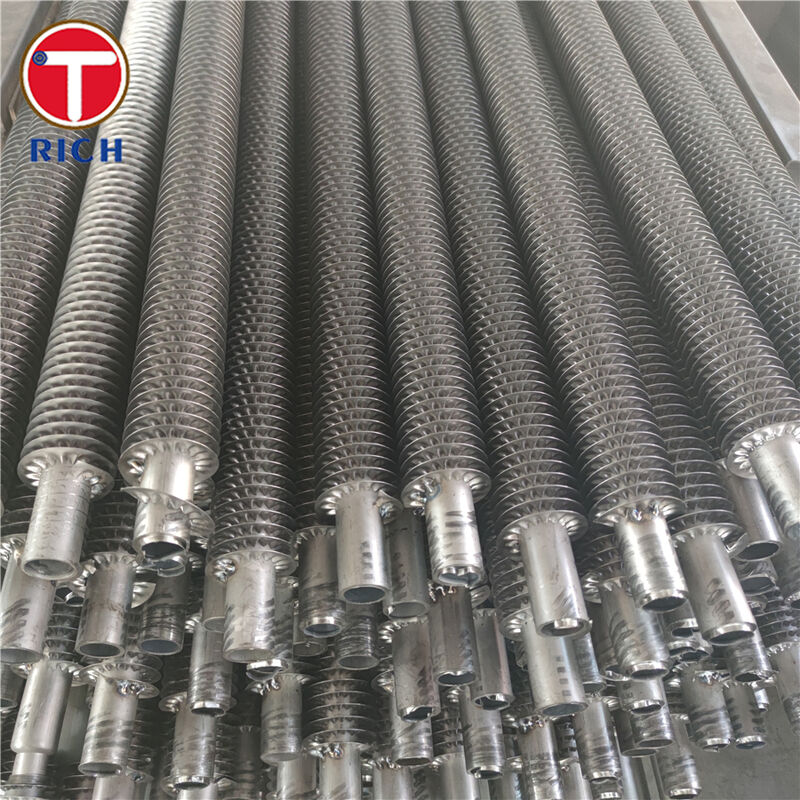

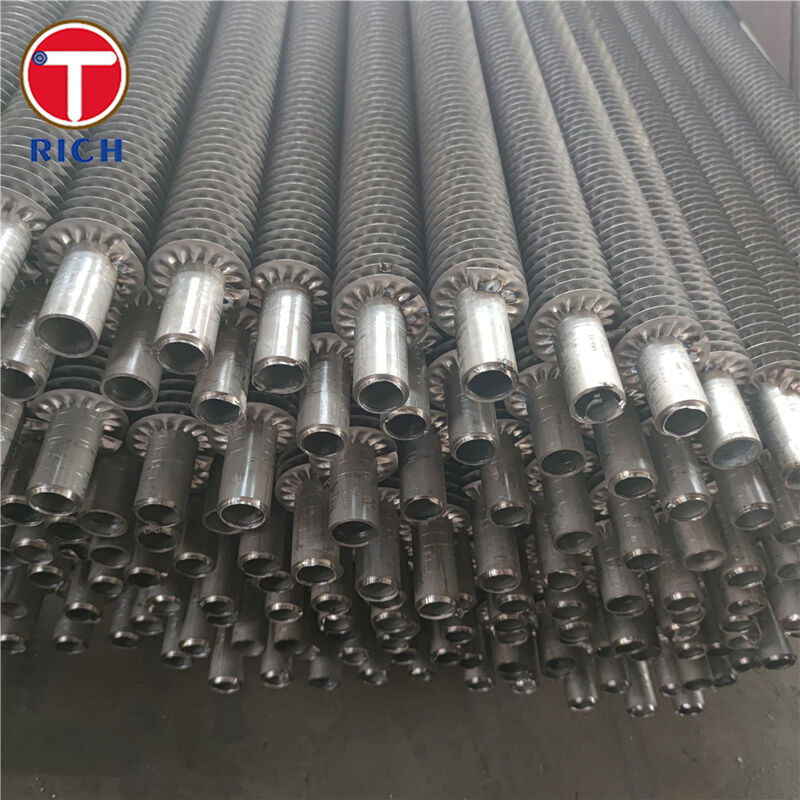

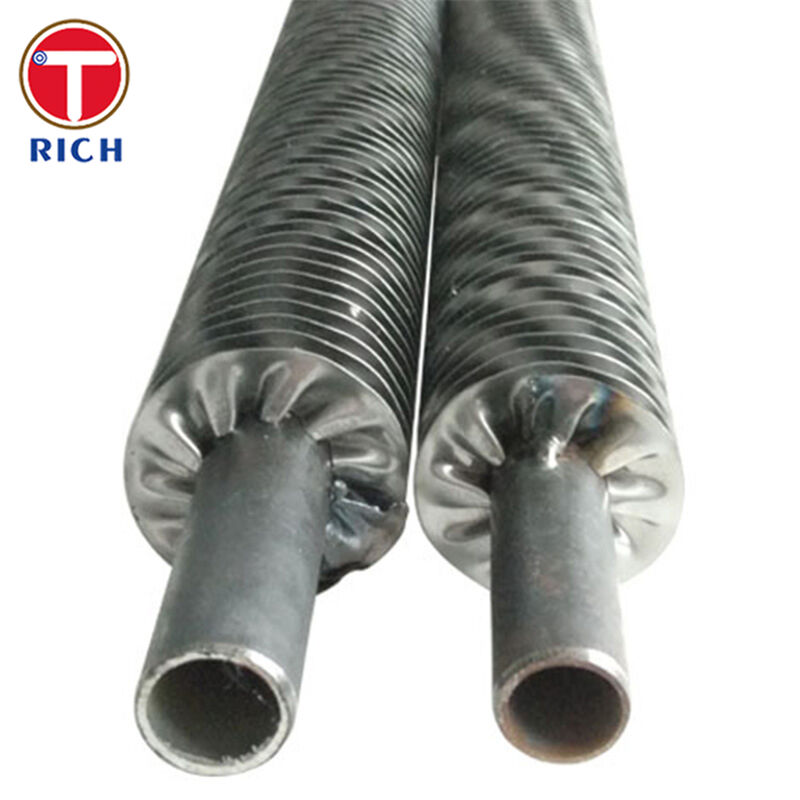

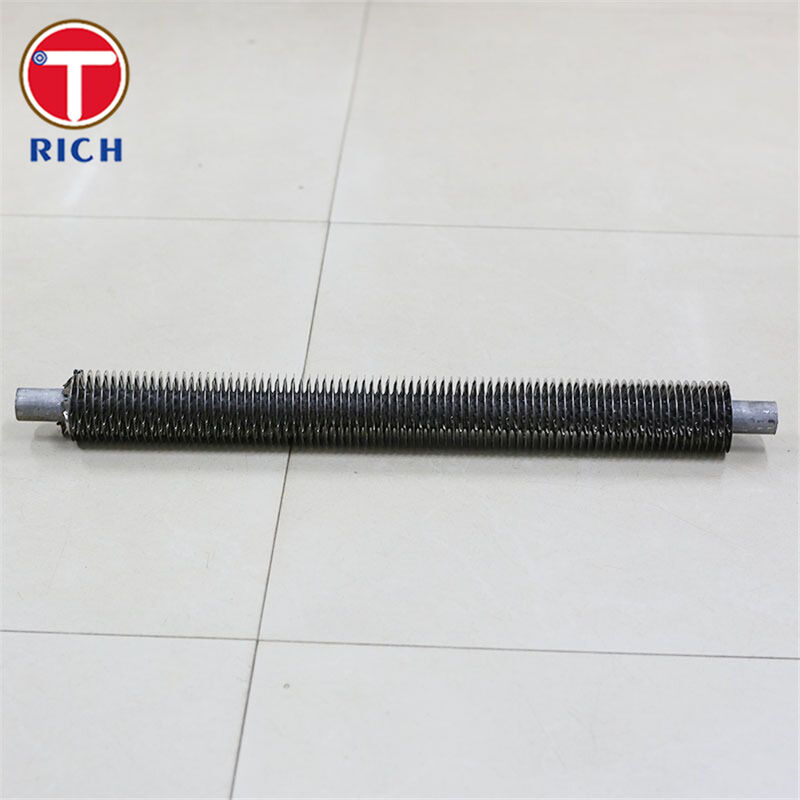

ATubo a pinna stretta(chiamato ancheFerita di tensione a spirale / tubo a pinne a freddo) è un tubo di trasferimento di calore in cui unla striscia di pinne metalliche è arrotolata a elica sotto tensione controllatasu untubo di baseLa striscia di pinna è preformata per allargare il contatto, quindi bloccata meccanicamente alla superficie del tubo (con fissaggio delle estremità, come la saldatura a punta/tag o la saldatura a punto a seconda del progetto).

Opzioni di materiali comuni (personalizzabili):

• tubo di base:acciaio al carbonio, acciaio inossidabile, acciaio legato, rame, titanio, acciaio inossidabile duplex, leghe di nichel (dipendente dal progetto).

• Striscia di pinne:alluminio, rame, acciaio al carbonio, acciaio inox.

Specificità

Intervalli configurabili tipici (dimensioni finali per disegno/foglio dati):

• OD del tubo di base:150,88 ∼ 219,00 mm

• Spessore della parete del tubo di base:≥ 1,00 mm

• Lunghezza del tubo:500 ∼ 15000 mm

• Spessore delle pinne:00,15 ∼ 2,00 mm

• Altezza delle pinne:6.0 ¢ 25,40 mm

• Densità delle pinne / passo:3·11 FPI (tipico)

• Fermate:come richiesto (per laminatura, saldatura, flangatura o giunzioni tubo-piastra)

Caratteristiche principali

• Miglioramento delle prestazioni aeree:le pinne a crimping aumentano la turbolenza e migliorano l'efficacia del trasferimento di calore da parte dell'aria.

• Legame meccanico affidabile:Il piede preformato delle pinne aumenta l'area di contatto; le estremità delle pinne sono fissate per stabilizzare il rivestimento.

• Buona resistenza meccanica:adatto ai raffreddatori d'aria e agli scambiatori di tubi a pinne in cui la resistenza alle vibrazioni e alla movimentazione è importante.

• Canali di flusso d'aria più puliti:La progettazione uniforme del passo contribuisce a ridurre l'accumulo di cenere/polvere e facilita la manutenzione.

• Guadagno di superficie conveniente:aumenta la superficie esterna senza passare a costruzioni più pesanti a pinna saldata (dipendente dal progetto).

I nostri vantaggi

1) Le pinne si allentano nel tempo?
Utilizziamo un sistema controllatoprocesso di avvolgimento a tensionecon unbase preformata delle pinneper aumentare l'area di contatto, e le estremità delle pinne sonofissato (tag/tack/spot fissato come specificato)per stabilizzare l'involucro per il servizio e il trasporto.

2) A quale temperatura è adatto questo tipo di pinne?
I tubi a pinna a ferita a spirale sono comunemente posizionati perservizio a temperatura moderata(un limite indicato tipico èfino a ~ 120°C, a seconda della configurazione e dei materiali). Per il lavoro a temperature più elevate o cicli termici severi, possiamo proporre costruzioni alternative delle pinne (ad esempio, tipi di pinne incorporate o saldate) durante la selezione.

3) Come selezionare i materiali per il tubo di base e le pinne per la corrosione?
Supportiamo molteplici combinazioni di materiali in acciaio al carbonio, in acciaio inossidabile, rame e altrocorrosione da parte del processo(tubo di base) ecorrosione da parte ambientale(materiale delle pinne) all'ambiente operativo reale.

4) Si puzza facilmente nell'aria polverosa?
La geometria delle pinne striate può essere fornita conpasso uniformee profili pratici delle pinne per ridurre il ponte tra le polveri e contribuire a mantenere funzionanti i percorsi del flusso d'aria.

5) ¿Fornisce documenti di ispezione e tracciabilità?
Possiamo fornireEN 10204 3.1 / 3.2certificazione e supporto dei materialicontrollo da parte di terzise richiesto dall'ITP del progetto.

6) ¿Questo si adatta alla prassi di approvvigionamento di raffinerie/petrochimie di raffreddatori d'aria?
Per i progetti di raffreddamento dell'aria con petrolio e gas, gli appalti sono generalmente allineati conAPI 661La Commissione ritiene che il sistema di controllo dei rifiuti di carbonio sia un sistema di controllo della qualità e della qualità.

Composizione chimica

Proprietà meccaniche

Norme di esecuzione

ASTM / ASME (opzioni tipiche di tubi di base):ASTM A179, ASTM A192, ASTM A210, ASTM A213 (inossidabile)
Pratica di raffreddamento/scambiatore d'aria:API 661 (comunemente utilizzato per gli scambiatori di calore raffinerie raffreddati ad aria).

EN (equivalenti comuni):Certificazione EN 10216 (tubi senza cuciture per uso a pressione), EN 10217 (tubi saldati per uso a pressione), EN 10204 3.1/3.2.

GOST (equivalenti comuni):GOST 8732 / 8734 (tubi in acciaio senza cuciture), GOST 9941 (tubi in acciaio inossidabile senza cuciture).
JIS (equivalenti comuni):JIS G3461 / G3462 (tubi per caldaie e scambiatori di calore), JIS G3459 (tubi in acciaio inossidabile).
GB (equivalenti comuni):GB/T 3087 (tubi per caldaie), GB/T 5310 (tubi per caldaie ad alta pressione), GB/T 8163 (tubi in acciaio senza saldatura per il servizio dei fluidi), GB/T 14976 (tubi in acciaio inossidabile senza saldatura per il trasporto dei fluidi).

Campi di applicazione

Ampia applicazione:raffreddatori d'aria e scambiatori di calore a tubi a pinne in cui il mezzo esterno è aria/gas e richiede una superficie aggiuntiva.

Quando viene utilizzato in tali settori:

• raffinerie / raffreddatori d'aria petrolchimici:i fasci di tubi per scambiatori di calore raffreddati ad aria in linea con la prassi comune di appalto.

• Altri apparecchi per l'asciugatura, il riscaldamento o il riscaldamento:per aumentare il trasferimento di calore convettivo sul lato aereo.

• di cilindrata inferiore o uguale a 50 cm3i nuclei di tubi a pinne utilizzati nelle unità di raffreddamento e in altre unità simili.
