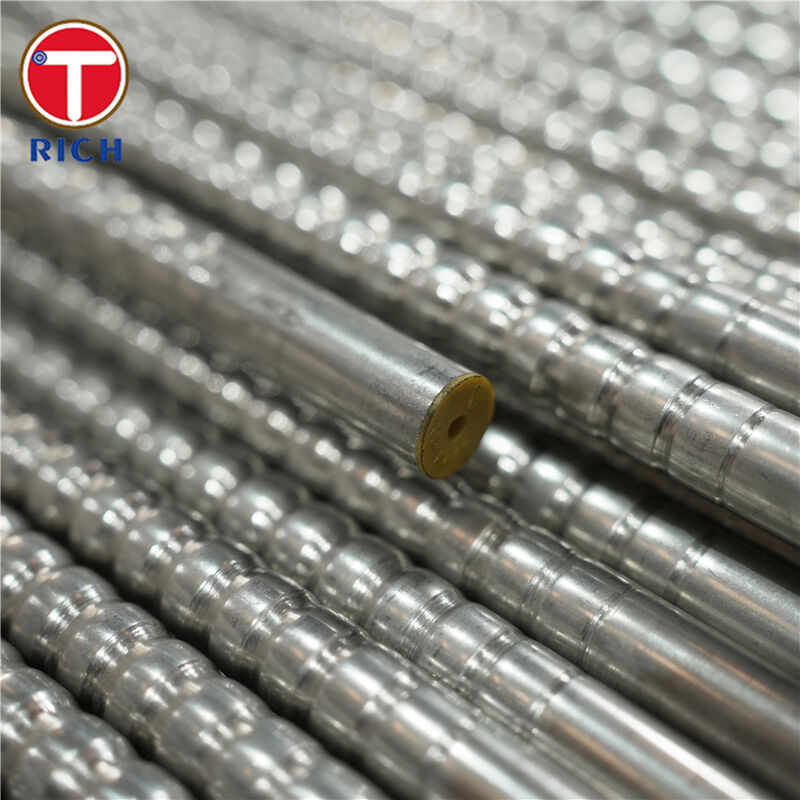

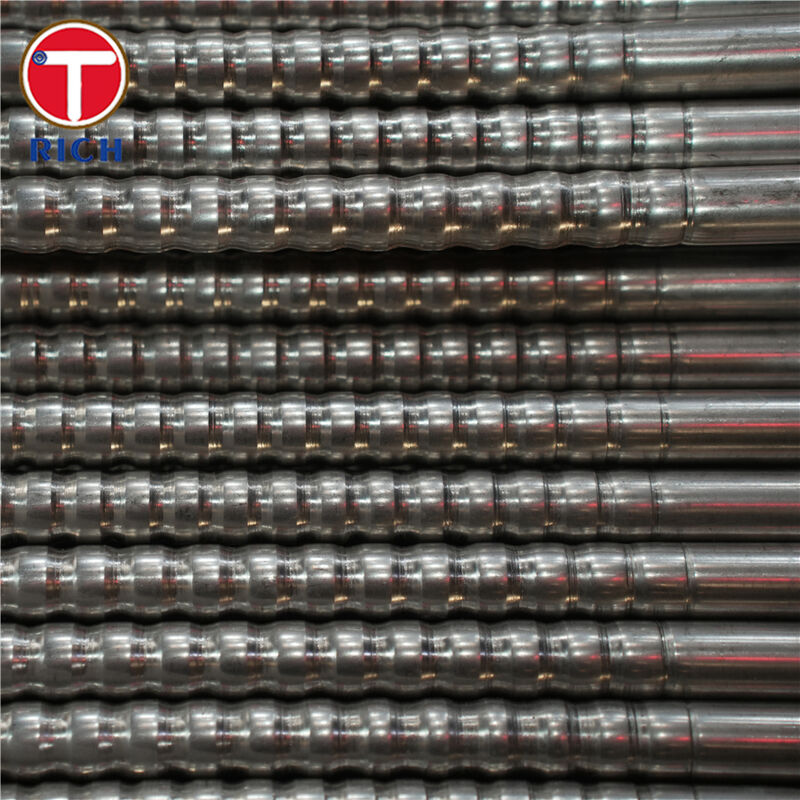

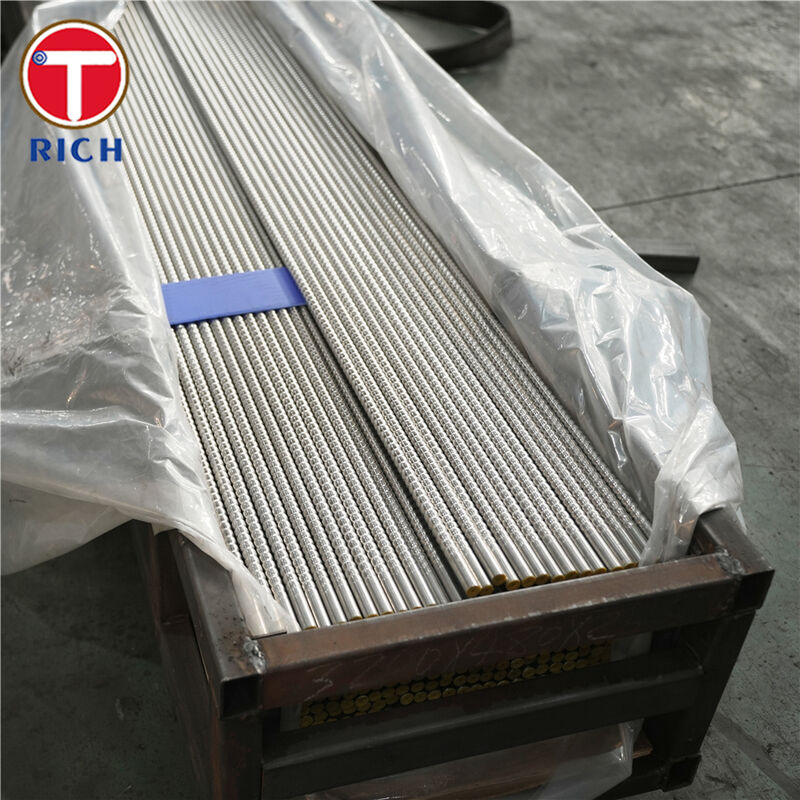

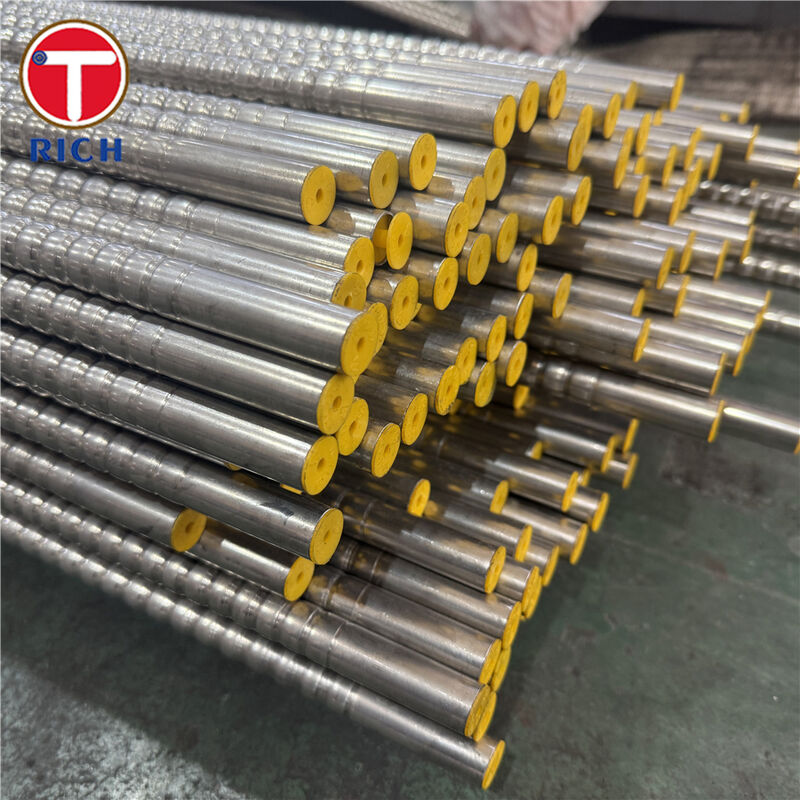

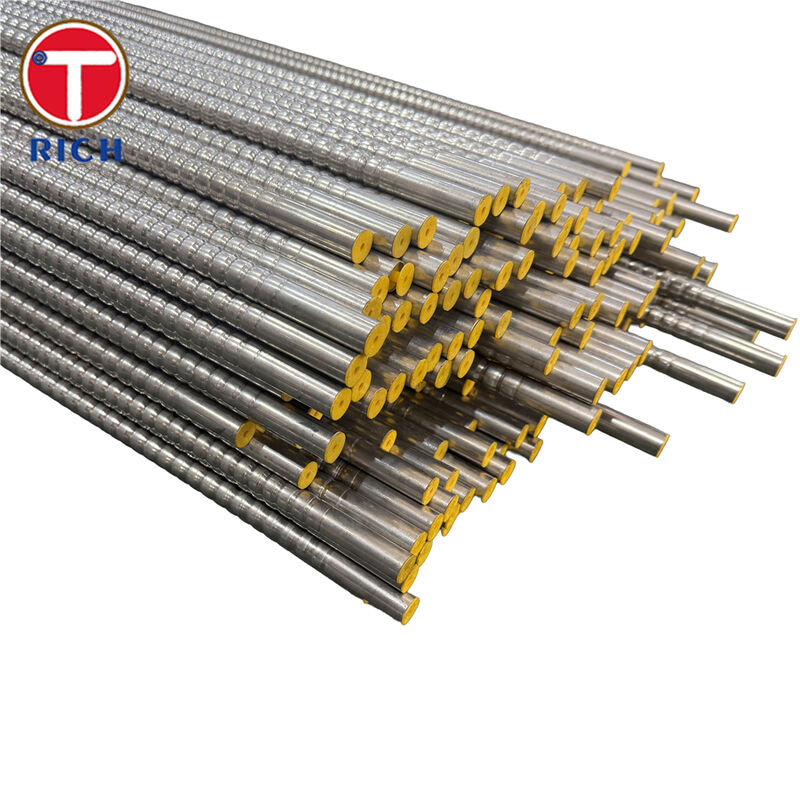

Tubi per scambiatori di calore corrugati in acciaio inossidabile (tubo a onde rigide) per il servizio del gas

Materiale

Questo prodotto è un tubo rigido di acciaio inossidabile ondulato (tubo ondulato) di grado scambiatore di calore, fabbricato da acciaio senza cuciture (o saldato)se specificato) tubi in acciaio inossidabile e poi modellati con corrugature a spirale/anulare per migliorare il trasferimento di caloreNon si tratta di un tubo ondulato flessibile per tubature o compensazione del movimento.

Le opzioni di materiale più comuni includono ASTM A213 TP304/TP304L/TP316/TP316L/TP321, selezionate in base al rischio di corrosione (cloruri), alla temperatura di esercizio e ai requisiti di fabbricazione.

Specificità

• Tipo di tubo: rigido ondulato (a spirale o anulare), per fasci di tubi per scambiatori di calore

• Standard del tubo di base (tipico): ASTM A213 (senza cuciture) / equivalenti saldati opzionali su richiesta

• Intervallo OD (tipico): 6 ̊127 mm (personalizzabile; allineato ai comuni intervalli di alimentazione A213)

• Spessore della parete (tipico): 0,4 ∼ 12,7 mm (personalizzabile)

• Geometria della corrugatura: passo, profondità, angolo della elica e raggio della cresta su misura per il lavoro (trasferimento di calore contro caduta di pressione)

• Condizione di consegna: soluzione ricotta / sottaceto o ricotta brillante; lunghezze rette o come specificato

Caratteristiche chiave

• Miglioramento delle prestazioni di trasferimento del calore attraverso la rottura dello strato termico di confine e il miglioramento della miscelazione a parete

• Potenziale di progettazione di scambiatori compatti (stessa tariffa con meno superficie o tariffa maggiore nella stessa impronta)

• Rigidità tecnica per fogli di tubi, deflettori e assemblaggio di fasci (a differenza dei tubi flessibili)

• Opzioni di materiale per il controllo della temperatura e della sensibilizzazione (ad esempio, 304L/316L a basso tenore di carbonio; 321 stabilizzato)

I nostri vantaggi

1. La corrugatura migliorerà davvero il trasferimento di calore?
   Sì, i tubi corrugati aumentano la turbolenza vicino alla parete e possono aumentare significativamente i coefficienti di trasferimento del calore rispetto ai tubi lisci.

2. E se la pressione diminuisse? Sarebbe troppo alta?
   I tubi potenziati comportano sempre un compromesso tra trasferimento di calore e calo di pressione, quindi disegniamo il passo/profondità della corrugatura per corrispondere alla ΔP ammissibile.

3. La corrugatura aumenta il rischio di vibrazioni nei fasci di tubi?
   La vibrazione del fascio è una preoccupazione nota per la conchiglia e il tubo.

4. E' un tubo flessibile?
   No ∆ si tratta di un tubo rigido per scambiatori di calore destinato ad essere installato fisso in scambiatori (piastre/baffle).

5. Come si assicura l'affidabilità e la coerenza?

• tubo di base prodotto secondo norme di tubatura riconosciute (tipico: ASTM A213)

• Corrente di vortice opzionale / UT, PMI, ispezione dimensionale e prova di perdite idro/aria per esigenza di progetto

• Ispezione della geometria della corrugatura (scala/profondità) e controlli del processo di modellazione per evitare l'assottigliamento oltre i limiti concordati

Composizione chimica

Proprietà meccaniche

Norme ASTM: ASTM A213

• EN: EN 10216-5

• GOST: ordinamento di tubi inossidabili comuni utilizza gradi come 12X18H10T

• JIS: JIS G3463

• GB: GB/T 13296

Aree di applicazione

Industria tipica: raffreddatori/riscaldatori a gas, condensatori, evaporatori, recuperatori e recupero del calore residuo
Se utilizzato: scambiatori tubo-in-tubo, fasci di conchiglie e tubi (quando ΔP lo consente) e aggiornamenti compatti senza pinne

D: Lei è una società commerciale o un produttore?

A: produttore, può anche fare trading.

D: Quanto tempo avete per consegnare?

R: In generale, sono 10-15 giorni se le merci sono in magazzino, o sono 30-40 giorni se le merci non sono in magazzino,

E' in base alla quantità.

D: Fornisci dei campioni? Sono gratuiti o extra?

R: Sì, potremmo offrire il campione gratuitamente, ma dobbiamo pagare il costo del trasporto.

D: Quali sono i vostri termini di pagamento?

R: Pagamento <=2000USD, 100% in anticipo. Pagamento>=2000USD, 30% T/T in anticipo, saldo prima della spedizione.

Se avete altre domande, pls sentitevi liberi di contattarmi.
