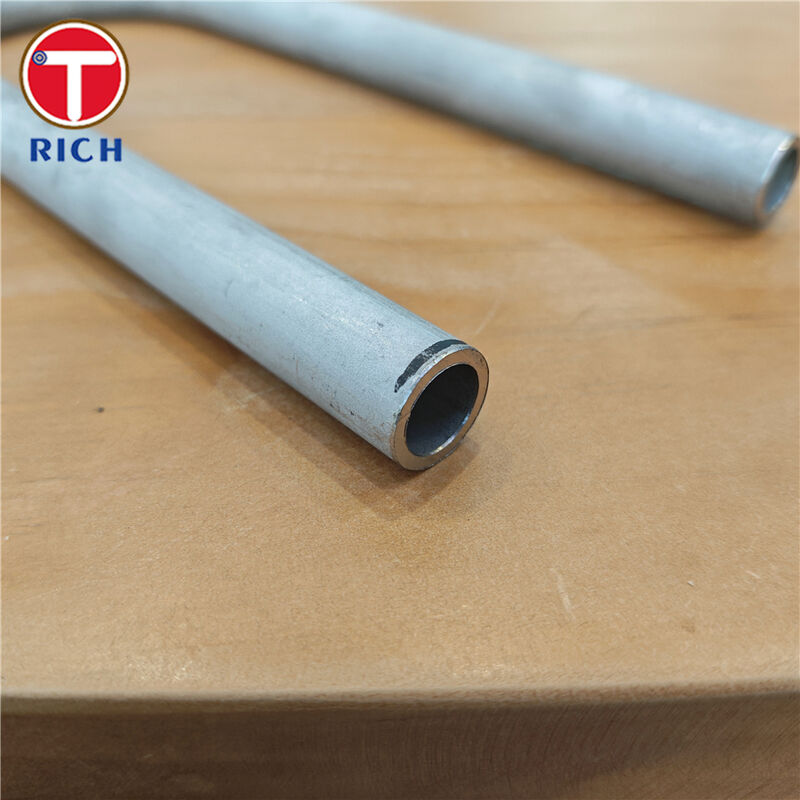

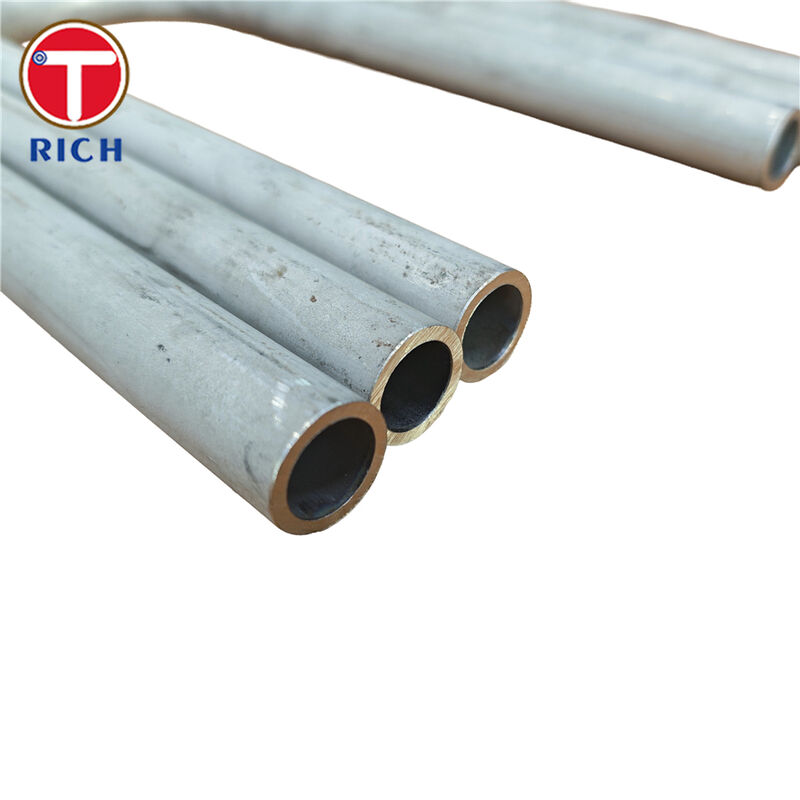

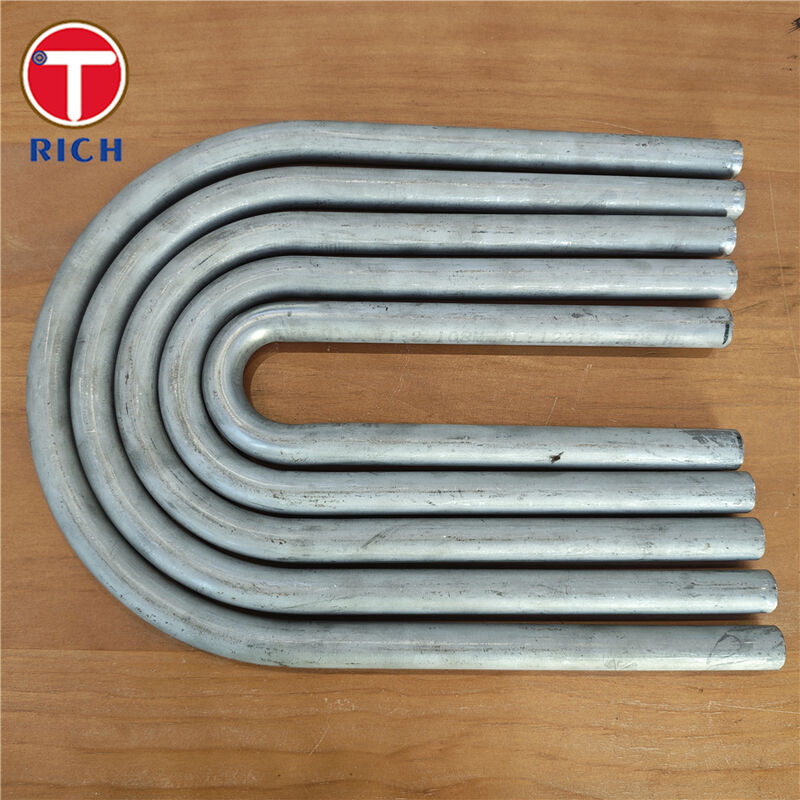

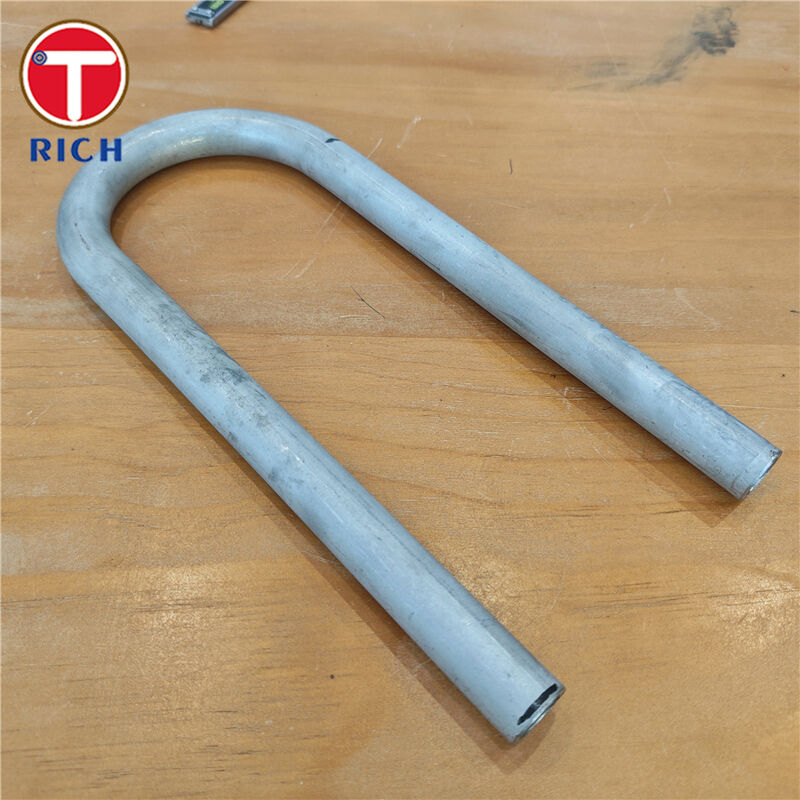

Tubo in acciaio inossidabile a forma di U ️ tubo in acciaio a forma di U piegato a freddo per scambiatori di calore

Una panoramica del materiale

I tubi in acciaio inossidabile a forma di U (tubi curvi in U) sono fabbricati piegando a freddo tubi scambiatori di calore in acciaio inossidabile senza saldatura o saldatura in geometrie precise in U o multi-U,seguito, se del caso, da un trattamento di riduzione delle tensioni o da un ricottamento in soluzione. sono progettati per scambiatori di calore, condensatori, caldaie e riscaldatori di acqua di alimentazione a cilindrata che funzionano a temperatura e pressione elevate,e sono comunemente prodotte in gradi austenitici come TP304/304L, TP316/316L e TP321 a norme come ASTM A213 o specifiche correlate.

Specificità

Materiale di base

• Acciai inossidabili austenitici: ASTM A213 TP304, TP304L, TP316, TP316L, TP321

• Altre opzioni su richiesta: acciai inossidabili di lega superiore, acciai inossidabili duplex, leghe di nichel

Intervallo dimensionale (capacità tipica)

• Diametro esterno (OD): approssimativamente 12,7"-38,1 mm (1⁄2"11⁄2"), dimensioni maggiori su richiesta

• Spessore della parete (WT): approssimativamente 0,70 mm

• Raggio di piegatura (CLR):

  • Minimo: in genere ≥1,5 × OD

  • Massimo: fino a circa 1500 ∼ 1700 mm a seconda dell'OD e del grado

• Lunghezza della gamba dritta: fino a circa 12.000 mm

• Lunghezza massima sviluppata per tubo in U: fino a circa 27 000 ∼ 30 000 mm

Strada di produzione

• Tubo madre: tubi per scambiatori di calore in acciaio inossidabile senza saldatura o saldatura

• Curvatura: curvatura a freddo fino a un raggio e una lunghezza di gamba specificati (comunemente in linea con la prassi TEMA / DIN 28179)

• Trattamento termico

  • Rilancio o riduzione delle tensioni in soluzione dopo piegatura per i tipi di inossidazione austenitici, se richiesto dal codice o dal cliente

• Finitura: in salamoia, ricotta o lucidata meccanicamente OD, come specificato

• Fabbricazione a partire da prodotti della voce 8542, compresa la fabbricazione di prodotti della voce 8542, compresa la fabbricazione di prodotti della voce 8542, compresi i prodotti della voce 8542, compresi i prodotti della voce 8542, compresi i prodotti della voce 8542, compresi i prodotti della voce 8542, compresi i prodotti della voce 8542, compresi i prodotti della voce 8542, compresi i prodotti della voce 8543, compresi i prodotti della voce 8546, compresi i prodotti della voce 8546, compresi i prodotti della voce 8547, compresi i prodotti della voce 8547, compresi i prodotti della voce 8547, compresi i prodotti della voce 8547, compresi i prodotti della voce 8547, compresi i prodotti della voce 8547, compresi i prodotti della voce 8547, compresi i prodotti della voce 8547, compresi i prodotti della voce 8547, compresi i prodotti della voce 8547, compresi i prodotti della voce 8547, compresi i prodotti della voce 8547, compresi i prodotti della voce 8547, compresi i prodotti della voce 8547, compresi i prodotti della voce 8547,

Caratteristiche principali

• Eccellente resistenza alla corrosione in acqua, vapore, molti prodotti chimici e mezzi di raffinazione/petrochimici, in particolare in TP316/316L e TP321.

• Capacità ad alte temperature per la caldaia e lo scambio di calore, con proprietà meccaniche stabili a temperature di servizio elevate.

• Disposizione del fascio compatta grazie al design a U, riducendo la lunghezza dello scambiatore e consentendo l'espansione termica senza giunti di espansione.

• Controllo stretto della curvatura (radius, sottilezza della parete, ovalità) per mantenere l'integrità della pressione e le prestazioni di flusso alla curvatura.

• Produzione completamente rintracciabile con prova a pressione ed esame non distruttivo secondo le norme internazionali.

I nostri vantaggi

1Come si controlla l'assottigliamento delle pareti e l'ovalità alla curva a U?

L'assottigliamento delle pareti e la distorsione della sezione trasversale sono i principali problemi di ingegneria dei tubi piegati a freddo,perché la parete esterna della curva tende ad assottigliarsi mentre la parete interna si ispessa e la sezione diventa leggermente ovale.

• Progettiamo procedure di piegatura per mantenere l'assottigliamento della parete nella curva entro una percentuale controllata bassa della parete originale e l'ovalità entro limiti stretti dell'OD,in linea con le specifiche comuni degli scambiatori di calore per i tubi curvati in U.

• Gli attrezzi per piegare, i mandrini e la lubrificazione sono selezionati per adattarsi a OD / WT e grado, riducendo lo stress locale e prevenendo l'appiattimento.

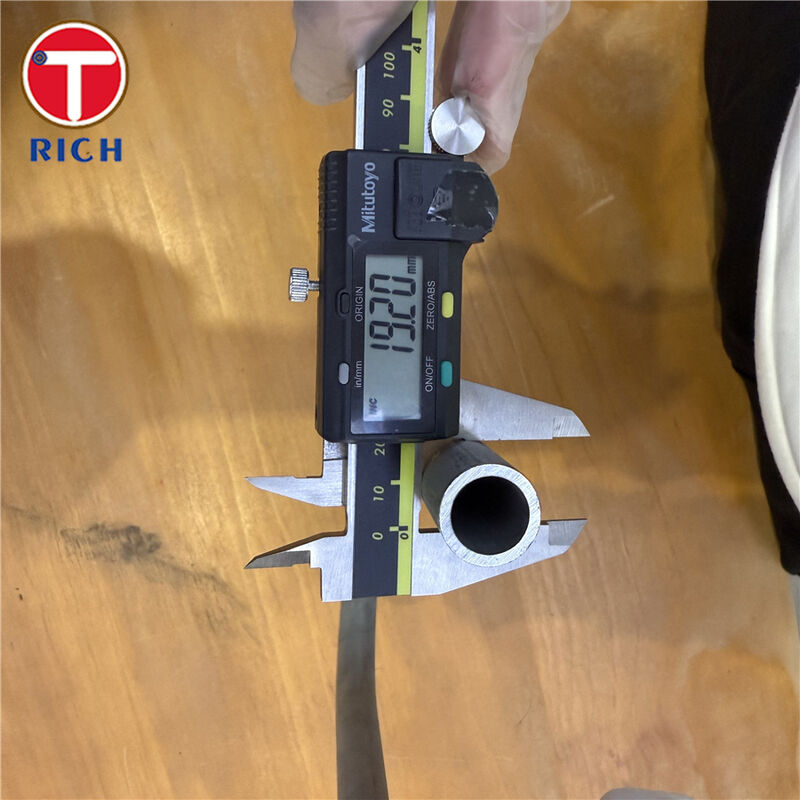

• Ogni lotto viene controllato dimensionalmente alla curva (OD, WT, ovalità) in modo che i tubi si adattino ai fori del foglio del tubo e soddisfino i requisiti di pressione del processo.

2. ¿Il tubo è adeguatamente trattato termicamente dopo la piegatura a freddo?

La piegatura a freddo introduce tensioni residue e può ridurre la resistenza alla corrosione se nel materiale rimangono forti tensioni.

• Per i tubi in U in acciaio inossidabile austenitici applichiamo il ricottamento in soluzione o il trattamento termico per il sollevamento delle tensioni dopo la piegatura quando richiesto dal cliente o dal codice.

• Il trattamento termico viene eseguito in forni controllati o con metodi di resistenza elettrica, come comunemente utilizzati dai principali produttori di tubi U.

• Le proprietà meccaniche e di corrosione dopo la piegatura sono quindi ripristinate ai livelli specificati nelle norme del tubo di base (ad esempio ASTM A213).

3. ¢ Quali standard e qualificazioni potete soddisfare? ¢

Gli utilizzatori finali richiedono in genere la compatibilità con gli standard di tubo ben noti e i codici di progettazione degli scambiatori.

• ASTM / ASME

  • ASTM A213 / ASME SA213 per tubi per scambiatori di calore inossidabili austenitici senza saldature (TP304/304L, TP316/316L, TP321, TP347H, ecc.)

  • ASTM A249 / ASME SA249 per tubi di caldaie austenitiche saldate e per tubi scambiatori di calore in cui sono specificati tubi madre saldate

  • ASTM A688 / ASTM A803 per tubi curvati in U di tipo riscaldatore di acqua di alimentazione a base di acciaio inossidabile austenitico saldato o senza cuciture

• EN / DIN

  • EN 10216-5 per tubi inossidabili senza saldature per uso a pressione e resistenti alla corrosione

  • EN 10217-7 per tubi a pressione inossidabili saldati, se del caso

  • DIN 28179 / DIN 28180 per la geometria della curva in U e le tolleranze dimensionali negli scambiatori di calore tubolari

• GOST

  • GOST 9941 Tubi in acciaio inossidabile per uso resistente alla corrosione, comprese le applicazioni per scambiatori di calore

• JIS

  • Tubi in acciaio inossidabile per caldaie e scambiatori di calore

• GB (Cina)

  • GB/T 13296 tubi di acciaio inossidabile senza saldatura per caldaie e scambiatori di calore

  • GB/T 14976 Tubi in acciaio inossidabile senza saldature per il trasporto di fluidi, se specificati per il servizio di tubazione di processo

Ciò consente di fornire tubi a forma di U per soddisfare la maggior parte dei progetti internazionali e dei requisiti del codice.

4. ¢ Che dire delle ispezioni, dei test e della documentazione? ¢

• I tubi sono sottoposti a prove idrostatiche o elettriche non distruttive (currente vorticale, ultrasuoni) su ogni pezzo, come consentito dalle norme applicabili.

• Per i servizi critici possono essere fornite prove aggiuntive quali le prove di corrosione intergranulare, PMI e controlli di durezza.

• Sono forniti certificati di prova di mulino (ad esempio EN 10204 3.1) che coprono il numero di calori, il grado, le dimensioni, l'NDT e lo stato del trattamento termico.

5Quale materiale consiglia per il mio servizio?

• Per l'acqua in generale, il vapore e molti mezzi a basso contenuto di cloruro, TP304/TP304L è generalmente sufficiente.

• Per le sostanze chimiche contenenti cloruri o leggermente aggressive, TP316/TP316L è di solito la scelta più sicura grazie al suo contenuto di molibdeno e alla migliore resistenza alle buche.

• Per il servizio a temperature più elevate con frequenti cicli termici, TP321 (Ti-stabilizzato) o TP347H sono spesso preferiti.

Composizione chimica

Proprietà meccaniche

Standard di esecuzione

ASTM / ASME

• ASTM A213 / ASME SA213 ?? tubi di acciaio in lega ferritica e austenitica senza saldatura per caldaie, super riscaldatori e scambiatori di calore

• ASTM A249 / ASME SA249 caldaie austenitiche saldate, supercalorificatori, scambiatori di calore e condensatori

• ASTM A688 / ASTM A803 Tubi inossidabili austenitici e ferritici per riscaldamento dell'acqua di alimentazione

EN / DIN

• EN 10216-5 Tubi in acciaio inossidabile senza saldature per uso a pressione

• EN 10217-7 Tubi saldatissimi in acciaio inossidabile per uso a pressione

• DIN 28179 / DIN 28180 tubature e curve in U per scambiatori di calore tubulari; dimensioni, materiali e tolleranze di piegatura

GOST

• Tubi in acciaio inossidabile di acciai resistenti alla corrosione, ampiamente utilizzati nei mercati della CSI per scambiatori di calore e attrezzature di processo

JIS

• Tubi in acciaio inossidabile per caldaie e scambiatori di calore

GB (Cina)

• GB/T 13296 Tubi in acciaio inossidabile senza saldature per caldaie e scambiatori di calore

• GB/T 14976 Tubi in acciaio inossidabile senza saldature per il trasporto di fluidi

Campi di applicazione

Aree di applicazione generali

Grazie alla loro elevata resistenza alla corrosione, capacità di temperatura e geometria compatta, i tubi a forma di U in acciaio inossidabile sono ampiamente utilizzati in:

• Altri apparecchi per la produzione di energia elettrica

• Condensatori e riscaldatori di acqua

• Caldaie per il calore di scarico e riscaldatori a combustione

• Centrale elettrica e unità di recupero del calore da fonti rinnovabili

• Attrezzature per processi nucleari e petrolchimici
