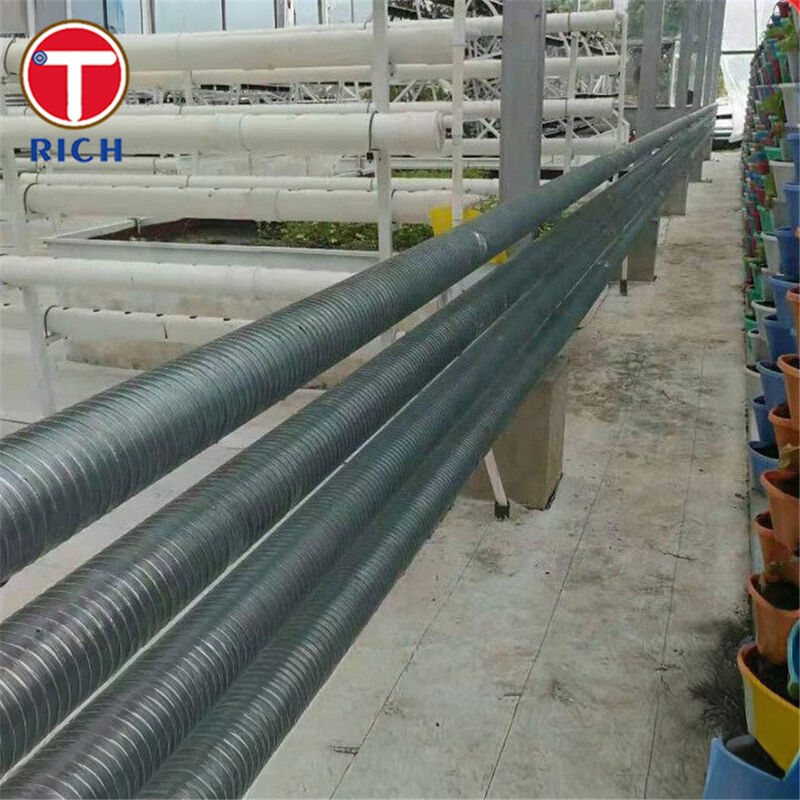

Tubo alettato a spirale in acciaio legato con piede a L per scambiatori di calore ad alta efficienza
Dettagli del prodotto
Tubo a pinne in acciaio legato
,Tubo alettato avvolto a spirale
,Metropolitana alettata dello scambiatore di calore
Tubo alettato a L (avvolto a spirale in acciaio legato) per scambiatori di calore
Materiale

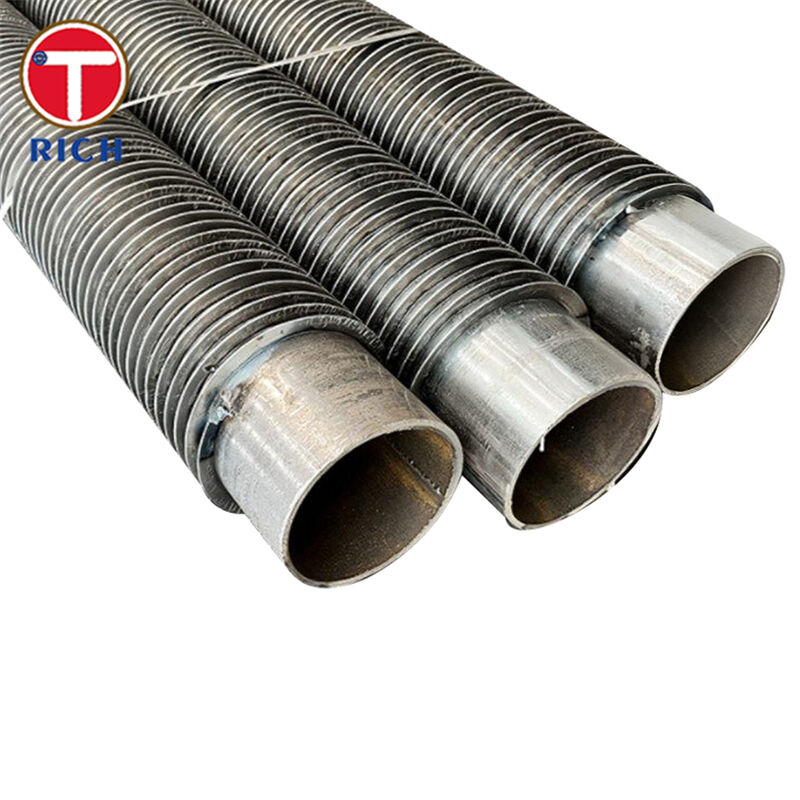

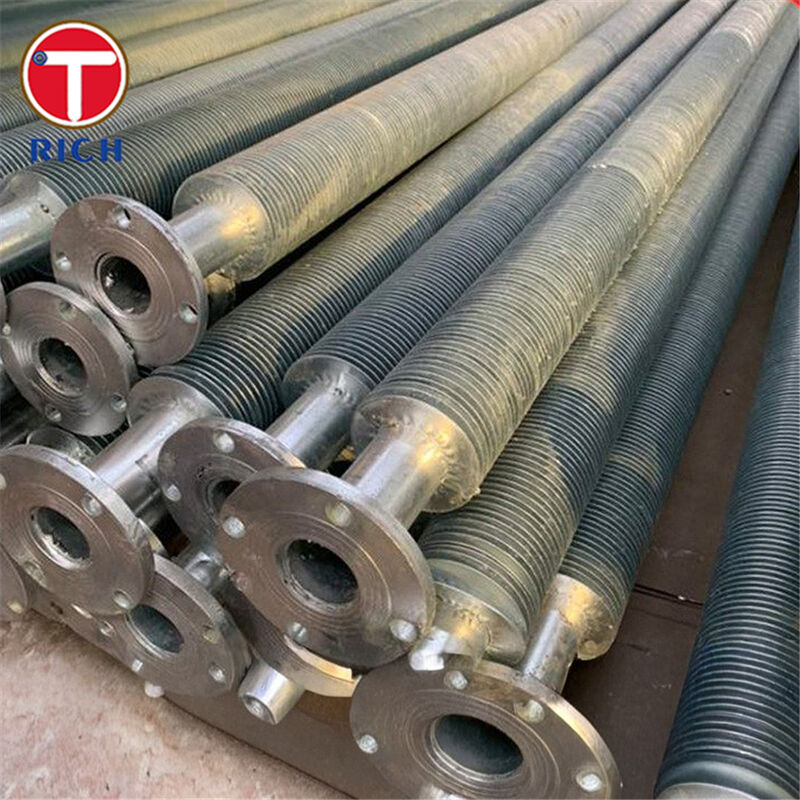

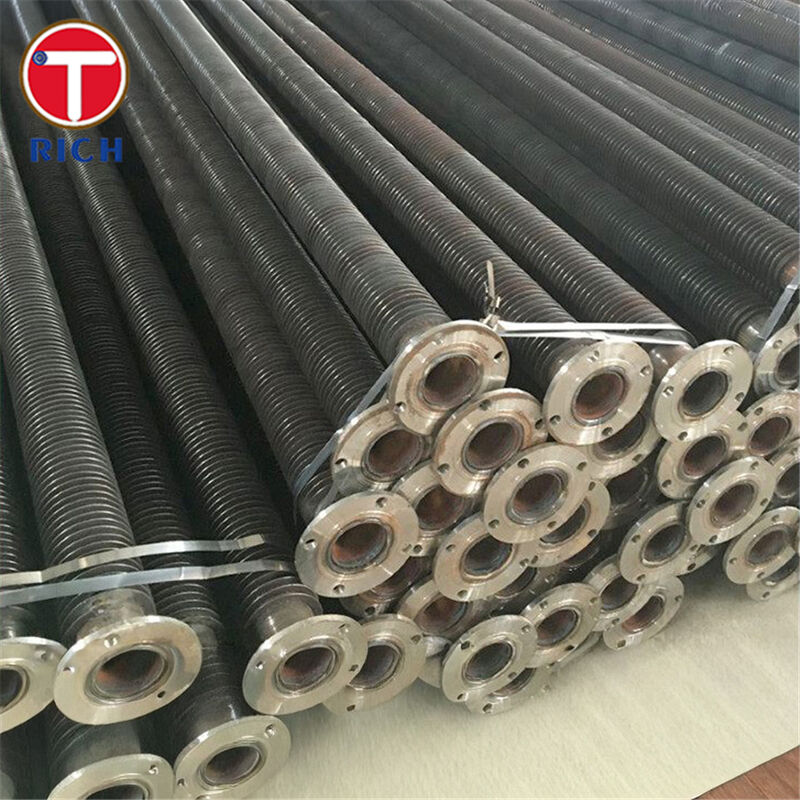

Questo prodotto è un tubo alettato per scambiatori di calore in cui una base in acciaio legato (tubo centrale) è avvolta a spirale con una striscia alettata il cui piede è sagomato a profilo “L”, da cui il termine “aletta a piede a L”. Le alette sono sotto tensione, saldamente premute sulla superficie del tubo centrale, formando un'aletta a spirale continua attorno alla circonferenza esterna.
Specifiche
Intervalli e caratteristiche tipiche:
-
Materiale del tubo centrale: acciaio legato senza saldatura (ad es., gradi come ASTM A213 T11, T22; EN 13CrMo4-5; JIS STBA22; GB 12Cr1MoVG)
-
Diametro esterno (OD) del tubo base: da circa 16 a ~50,8 mm (≈⅛″ a 2″) per molti tubi alettati per raffreddatori d'aria.
-
Materiale aletta: tipicamente alluminio o striscia di rame, a volte acciaio, avvolti in una geometria a piede a L.
-
Altezza aletta: fino a ~16,5 mm (max) in molti casi.
-
Spessore aletta: circa 0,4 mm a 0,6 mm tipico per le strisce alettate in alluminio.
-
Passo aletta (spaziatura): minimo circa 2,1 mm (≈12 FPI) e fino a seconda del progetto.
-
Lunghezza tipica del tubo: fino a ~18.000 mm (18 m) per alcuni produttori.
-
Temperatura di esercizio (lato aletta): fino a ~150-230 °C tipico per i tubi alettati a piede a L.
Caratteristiche principali
-
La geometria dell'aletta a piede a L assicura che il piede dell'aletta sia piatto sulla superficie del tubo, migliorando il contatto termico e quindi migliorando il trasferimento di calore.
-
L'avvolgimento a spirale fornisce una copertura continua attorno al tubo, aumentando notevolmente l'area superficiale esterna disponibile per il trasferimento di calore rispetto ai tubi nudi.
-
Il design consente all'aletta di fungere da copertura protettiva per la parete del tubo (sul lato ambiente/esterno), offrendo una certa protezione dalla corrosione dal lato aria.
-
Poiché le alette sono avvolte in tensione anziché estruse in scanalature, il tubo centrale può essere più sottile o utilizzare acciaio legato più costoso con meno modifiche al tubo base.
I nostri vantaggi
1. Le alette rimarranno saldamente attaccate durante i cicli termici e le vibrazioni dell'aria ad alta velocità?
I nostri tubi alettati a piede a L utilizzano una tensione controllata nell'avvolgimento della striscia alettata per garantire uno stretto contatto del piede sul tubo e ridurre al minimo l'allentamento durante i cicli di avvio-arresto, le vibrazioni o gli shock termici.
2. L'aletta a piede a L è la scelta giusta (rispetto ai tipi LL, KL, incorporati) per il mio compito?
Sì, se la temperatura dell'aletta lato aria è moderata (ad es., fino a ~230 °C) e si desidera una soluzione economica con un'elevata superficie, il design a piede a L offre prestazioni eccellenti. Per compiti più gravosi (temperature più elevate, atmosfere molto aggressive) possiamo consigliare tipi di alette aggiornati (LL/KL) o materiali alternativi.
3. Che dire della resistenza alla corrosione, della durata lato aria e della manutenzione?
L'aletta serve a proteggere la parete del tubo, riducendo l'esposizione diretta del tubo all'aria ambiente e quindi riducendo il potenziale di corrosione. Inoltre, aumentando l'efficienza del trasferimento di calore, sono necessari meno tubi per lo stesso compito, riducendo il volume del fascio e i relativi costi di struttura/ventola.
4. Tracciabilità e conformità al grado di materiale per il servizio ad alta temperatura?
I nostri tubi centrali sono ottenuti utilizzando standard riconosciuti (ASTM/EN/JIS/GB) con certificati di prova completi del mulino e possiamo applicare test non distruttivi (ultrasuoni, correnti parassite) o prove di pressione idrostatica come specificato.
Perché scegliere noi?
-
Forniamo tubi base in acciaio legato adatti per il servizio ad alta temperatura (acciai Cr–Mo) con elevata affidabilità.
-
Il nostro processo di avvolgimento delle alette assicura uno stretto contatto aletta-tubo e una geometria uniforme per un trasferimento di calore ottimale.
-
Offriamo dimensioni standard e personalizzate, geometrie delle alette e opzioni di rivestimento superficiale per soddisfare i compiti di raffreddamento ad aria e scambiatori di calore.
-
Supportiamo la documentazione completa, i test e la personalizzazione per allinearci alle specifiche del progetto e al piano di qualità.
Composizione chimica
| Grado | Standard | C (%) | Si (%) | Mn (%) | P (max) (%) | S (max) (%) | Cr (%) | Mo (%) | Note |
|---|---|---|---|---|---|---|---|---|---|
| ASTM A213 T11 | ASTM/ASME | 0,05–0,15 | ≤0,50–1,00 | 0,30–0,60 | ≤0,025 | ≤0,035 | 1,00–1,50 | 0,44–0,65 | Base comune per tubi alettati |
| ASTM A213 T22 | ASTM/ASME | 0,05–0,15 | ≤0,50 | 0,30–0,60 | ≤0,025 | ≤0,025 | 1,90–2,60 | 0,87–1,13 | Cr/Mo più elevato per il servizio ad alta temperatura |
| EN 13CrMo4-5 (1.7335) | EN 10216-2 | 0,10–0,17 | ≤0,35 | 0,40–0,70 | ≤0,025 | ≤0,010 | 0,70–1,15 | 0,40–0,60 | Acciaio legato equivalente europeo |
| JIS G3462 STBA22 | JIS | ≤0,15 | ≤0,50 | 0,30–0,60 | ≤0,035 | ≤0,035 | 0,80–1,25 | 0,45–0,65 | Grado equivalente giapponese |
| GB /T 5310 12Cr1MoVG | GB | 0,08–0,15 | 0,17–0,37 | 0,40–0,70 | ≤0,025 | ≤0,010 | 0,90–1,20 | 0,25–0,35 | Acciaio legato per tubi di caldaia cinese |
Proprietà meccaniche
| Grado | Standard | Resistenza alla trazione Rm (MPa) | Limite di snervamento Re / Rp0,2 (MPa) | Allungamento A (%) | Note |
|---|---|---|---|---|---|
| ASTM A213 T11 | ASTM/ASME | ≥ 415 | ≥ 220 | ≥ 30 | |
| ASTM A213 T22 | ASTM/ASME | ≥ 415 | ≥ 205 | ≥ 30 | |
| EN 13CrMo4-5 | EN | 450-600 (t ≤16 mm) | ≥ 300 | ≥ 19 | |
| JIS STBA22 | JIS | ≥ 410 | ≥ 205 | ≥ 30 | |
| GB 12Cr1MoVG | GB | 470-640 | ≥ 255 | ≥ 21 |
Standard applicabili
-
ASTM / ASME: ASTM A213 / ASME SA213
-
EN: EN 10216-2
-
JIS: JIS G3462
-
GB: GB/T 5310
-
Conformità del settore: API 661 per scambiatori di calore raffreddati ad aria
Aree di applicazione
Campo di applicazione generale
Questi tubi alettati avvolti a spirale a piede a L sono utilizzati principalmente in scambiatori di calore aria-liquido e gas-liquido, dove un fluido scorre all'interno del tubo e aria o gas scorre sulle alette all'esterno per estrarre o respingere il calore.
Esempi di utilizzo specifici
-
Fascie di scambiatori di calore raffreddati ad aria negli impianti petrolchimici
-
Raffreddatori di carica o intercooler nei sistemi di compressione del gas
-
Dopo-raffreddatori per turbine a gas o unità a trasmissione meccanica
-
Condensatori ed evaporatori con limitazioni lato aria
-
Economizzatori di recupero del calore che gestiscono i fumi
-
Unità esterne raffreddate ad aria nei sistemi ausiliari degli impianti di potenza
