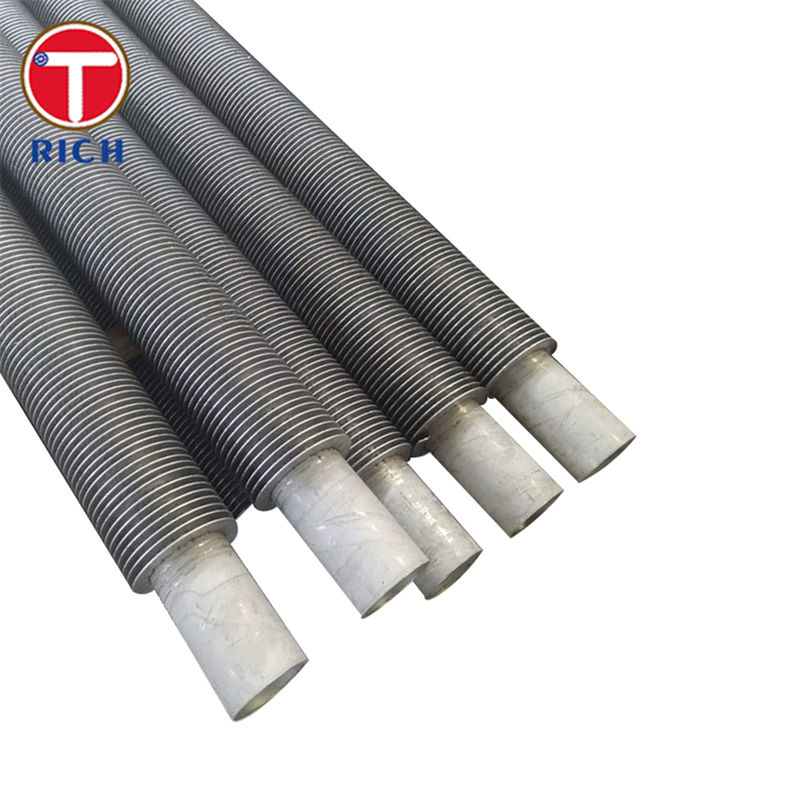

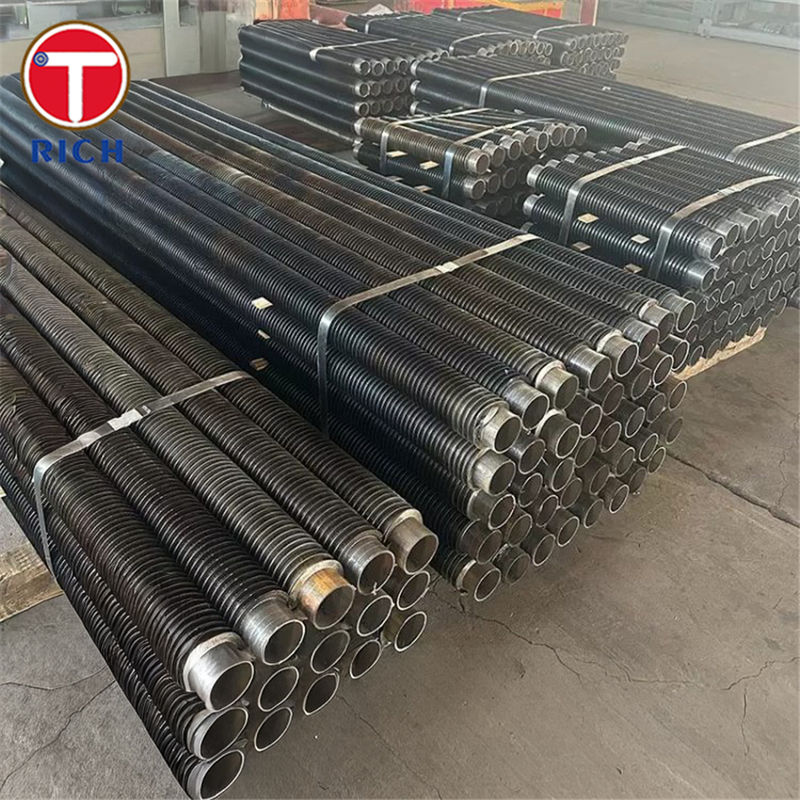

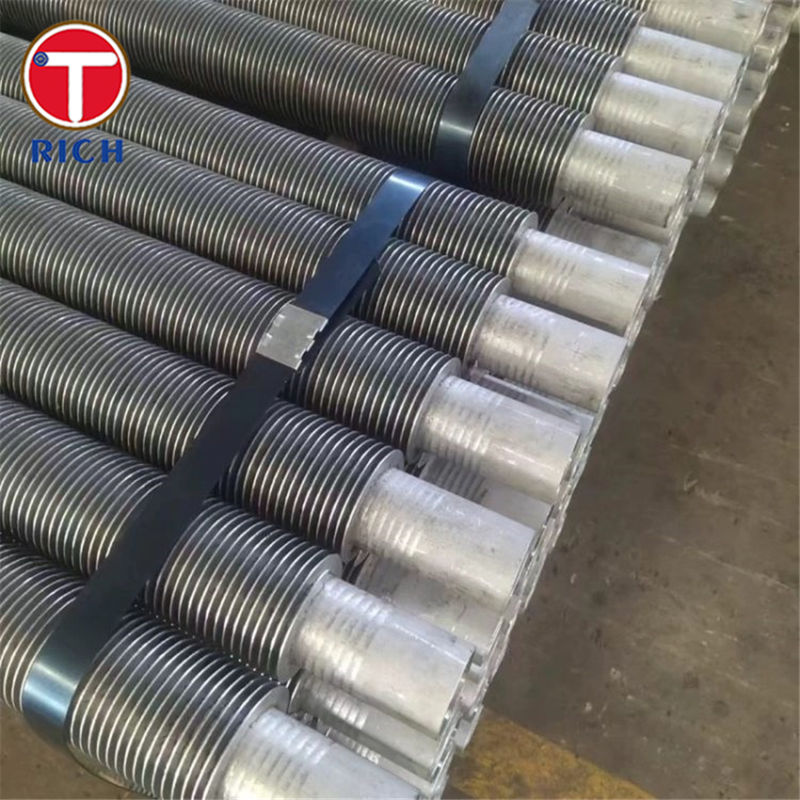

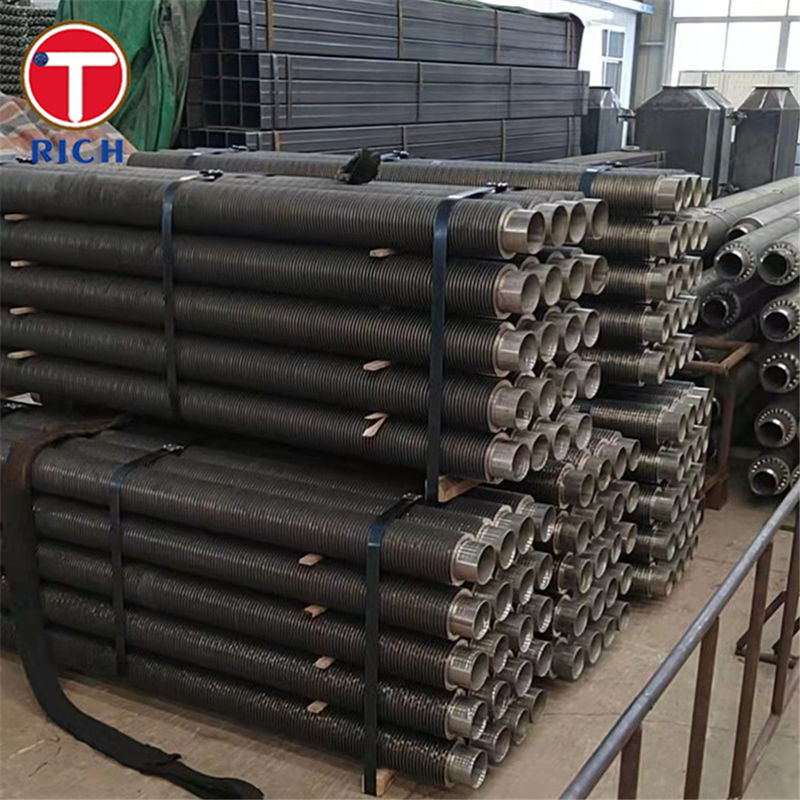

KL Fin Tube con progettazione a piedi a L a forma di nastro per un'elevata efficienza di trasferimento di calore e resistenza alla corrosione
Dettagli del prodotto
Tubo alettato KL con aletta a L zigrinata
,Tubo alettato ad alta efficienza di trasferimento termico
,Tubo scambiatore di calore resistente alla corrosione
Tubo a pinna KL (tubo a pinna a piedi a L a pianta di tipo KL per scambiatori di calore)
Materiale / Descrizione del prodotto
Il tubo a pinne KL (tubo a pinne a piedi a L di tipo KL) è un tubo a pinne avvolto in cui una striscia a forma di pinne a forma di L è arrotolata a elica su un tubo di base pre-knurled.Il groviglio e il piede in L creano un stretto blocco meccanico e una grande area di contatto metallo-metallo, migliorando l'efficienza del trasferimento di calore e la stabilità del legame delle pinne rispetto alle pinne standard in L o LL.
I tipici materiali di base dei tubi comprendono acciaio al carbonio senza saldatura (ASTM A179, A192, A210 grado A1), acciaio a bassa lega (ASTM A213 T11) e acciaio inossidabile (ASTM A213 TP304).I tubi a pinne KL sono utilizzati principalmente negli scambiatori di calore raffreddati ad aria, refrigeratori a gas e fasci di pinne compatte negli impianti di produzione di energia, petrolchimici e di trasformazione del gas.
Specificità
tubo di base
-
Diametro esterno: approssimativamente 12,7 ′′50,8 mm (1⁄2" ′′2)
-
Spessore della parete: in genere ≥ 1,65 mm, per pressione di progettazione e codice
-
Materiali (esempi): ASTM A179, A192, A210 Gr A1, A213 T11, A213 TP304
Geometria delle pinne
-
Altezza delle pinne: circa 8 ̊20 mm
-
Spessore delle pinne: circa 0,3 mm
-
Distanza tra le pinne: circa 812 pinne per pollice
-
Materiali delle pinne: alluminio o rame
Intervallo di temperatura
-
Conformemente al progetto, il limite massimo usuale per l'uso di un raffreddatore d'aria è di circa 250 °C, a seconda della lega del tubo, del materiale delle pinne e del codice di progettazione.
Caratteristiche chiave
-
Forte legame pinna-tubo con tubo di base torto e pinna-piede in L
-
Alta efficienza di trasferimento del calore dovuta alla grande area di contatto con il metallo
-
Buona resistenza al ciclo termico e alle vibrazioni
-
Combinazioni flessibili di materiali di tubo e pinna per abbinare il processo
I nostri vantaggi
-
Ciclismo termico e allentamento delle pinne
I tubi a pinne KL tengono la pinna meccanicamente bloccata nella superficie del tubo arrotolato, mantenendo le prestazioni dopo ripetuti cicli di avvio/arresto e di temperatura. -
Corrosione e selezione dei materiali
Concordiamo i gradi dei tubi al servizio:-
ASTM A179 / A192 / A210 Gr A1 per lavori puliti o leggermente corrosivi
-
ASTM A213 T11 per gas di combustione ad alta temperatura o leggermente corrosivi
-
ASTM A213 TP304 e altre opzioni in acciaio inossidabile o in Cu?? Ni per supporti più aggressivi
-
-
Impianto di inquinamento e pulizia
L'altezza e l'altezza delle pinne sono selezionate in modo che i fasci possano essere puliti con getti d'aria, vapore o acqua senza danneggiare le pinne, mantenendo la capacità stabile durante la vita dello scambiatore. -
Costo rispetto alle pinne estruse
Il tubo a pinne KL offre un legame più forte e prestazioni termiche migliori rispetto alle pinne L/LL di base, ma con un costo inferiore e una maggiore flessibilità del materiale rispetto alle pinne completamente estruse in molte applicazioni. -
Norme e documentazione
I tubi di base sono prodotti secondo le norme ASTM/ASME, EN, JIS, GOST o GB con rapporti completi di prova dei materiali e tracciabilità a supporto dei codici internazionali di progettazione.
Composizione chimica
| Grado | Norme | C (%) | Si (%) | Mn (%) | P max (%) | S max (%) | Cr (%) | Mo (%) | Ni (%) |
|---|---|---|---|---|---|---|---|---|---|
| ASTM A179 | A179 | 0.06'0.18 | ≤ 0.25 | 0.27 ¢ 0.63 | 0.035 | 0.035 | ️ | ️ | ️ |
| ASTM A192 | A192 | 0.06'0.18 | ≤ 0.25 | 0.35 ̊0.65 | 0.025 | 0.020 | ️ | ️ | ️ |
| ASTM A210 Gr A1 | A210 | ≤ 0.27 | ≤ 0.10 | ≤ 0.93 | 0.035 | 0.035 | ️ | ️ | ️ |
| ASTM A213 T11 | A213 | 0.05 ¢0.15 | 0.50 ¢1.00 | 0.30-0.60 | 0.025 | 0.035 | 1.00 ¥1.50 | 0.44 ̊0.65 | ️ |
| ASTM A213 TP304 | A213 | ≤ 0.08 | ≤ 1.00 | ≤ 2.00 | 0.045 | 0.03 | 18.0 ¢20.0 | ️ | 8.0 ¢ 11.0 |
Proprietà meccaniche
| Grado | Norme | Min di trazione (MPa) | Reddito min (MPa) | L'allungamento min (%) | Limite di durezza tipica |
|---|---|---|---|---|---|
| ASTM A179 | A179 | 325 | 180 | 35 | circa 72 HRB max |
| ASTM A192 | A192 | 325 | 180 | 35 | HB/HRB max specificato |
| ASTM A210 Gr A1 | A210 | 415 | 255 | 30 | secondo A210 |
| ASTM A213 T11 | A213 | 415 | 205 ¢ 220 | 30 | circa 85 HRB max. |
| ASTM A213 TP304 | A213 | 515 | 205 | 35 | circa 192 HBW max |
Norme applicabili e campi di applicazione
Norme applicabili:ASTM/ASME A179, A192, A210, A213; EN 10216 / EN 10217; JIS G3461 / G3462; corrispondenti norme GOST e GB per tubi a pinne e raffreddatori d'aria.
Campi di applicazione:
-
Generazione di energia condensatori raffreddati ad aria, raffreddatori di gas per caldaie e bobine di recupero del calore residuo
-
Petrolio e gas/petrochimica scambiatori di calore raffreddati ad aria, raffreddatori a compressore, economizzatori a pinne
-
Processori di gas e GNL √ raffreddatori di gas e unità di recupero del calore dei gas di scarico
-
Impianti chimici e di concimi refrigerazioni e condensatori aerei dei reattori
-
Climatizzazione e raffreddamento industriale refrigeratori a secco e scambiatori di calore a spirale
D: Lei è una società commerciale o un produttore?
A: produttore, può anche fare trading.
D: Quanto tempo avete per consegnare?
R: In generale, sono 10-15 giorni se le merci sono in magazzino, o sono 30-40 giorni se le merci non sono in magazzino,
E' in base alla quantità.
D: Fornisci dei campioni? Sono gratuiti o extra?
R: Sì, potremmo offrire il campione gratuitamente, ma dobbiamo pagare il costo del trasporto.
D: Quali sono i vostri termini di pagamento?
R: Pagamento <=2000USD, 100% in anticipo. Pagamento>=2000USD, 30% T/T in anticipo, saldo prima della spedizione.
Se avete altre domande, pls sentitevi liberi di contattarmi.
-
