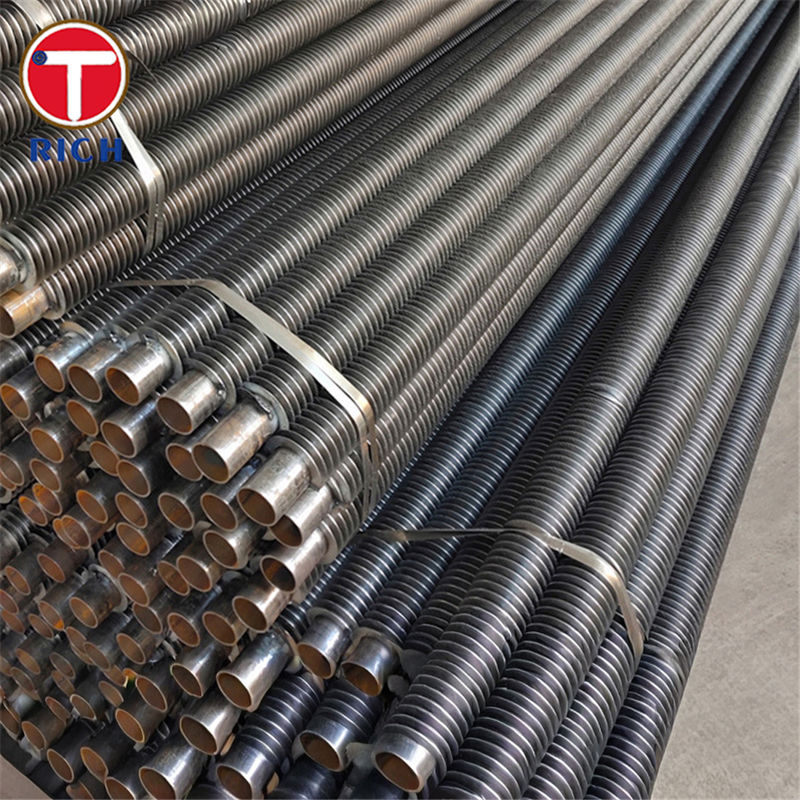

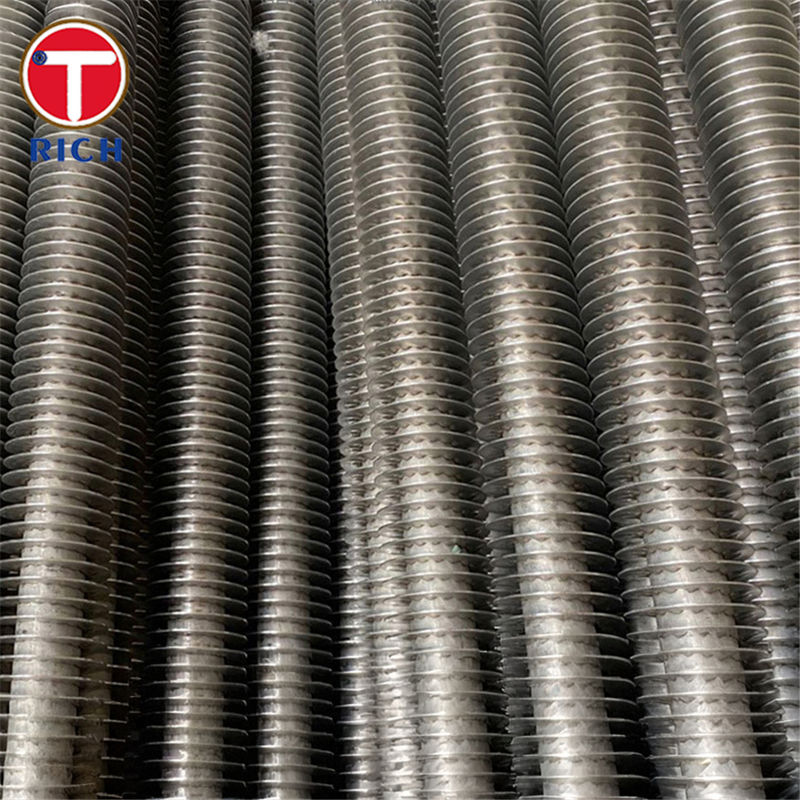

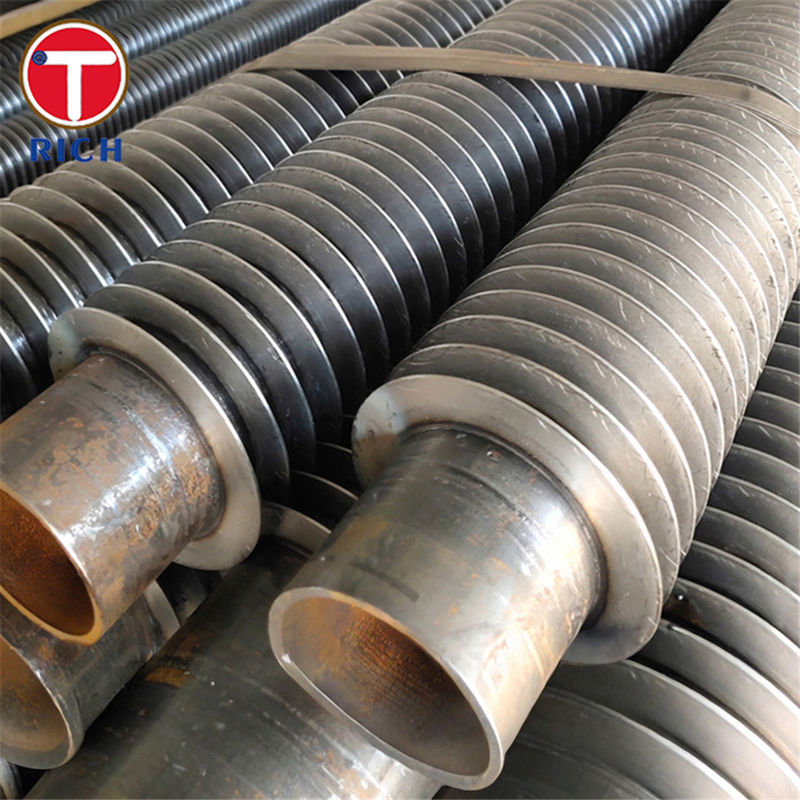

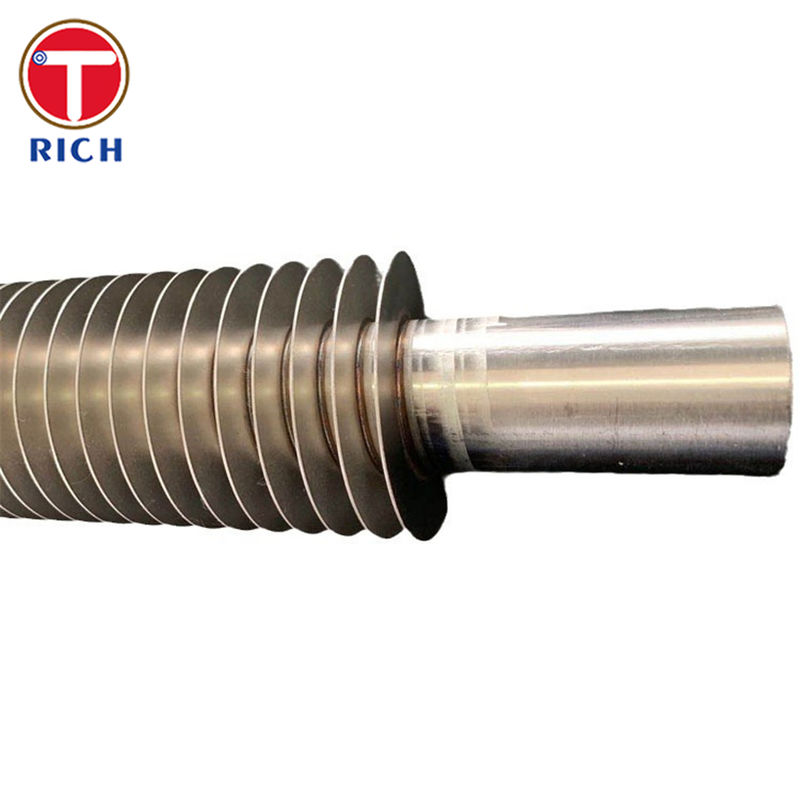

L tubo di pinna legata acciaio spirale ferita senza cuciture tubo di pinna per scambiatore di calore aria

Descrizione del materiale

Questo prodotto è un tubo a pinna a spirale di tipo L a ferita a tensione costruito su un tubo di caldaia/scambiatore di calore in acciaio in lega Cr Mo senza saldatura. Il tubo di base è in genere fornito in tipi quali ASTM A213 T11/T22,EN 10216-2 13CrMo4-5, JIS G3462 STBA22 o GB 5310 12Cr1MoVG, tutti progettati per il funzionamento a temperatura elevata e a pressione elevata nelle caldaie e negli scambiatori di calore raffreddati ad aria.

La striscia di pinne di alluminio o rame viene modellata a freddo in un profilo L e arrotolata a elica sotto tensione intorno al tubo in acciaio legato in modo che la pinne foot sia premuta strettamente contro la superficie del tubo,fornendo una pinna a spirale continua con un buon contatto termico e protezione parziale della parete del tubo dalla corrosione ambientale.

Specificità

tubo di base

• Opzioni di materiale (in acciaio legato senza cuciture):

  • ASTM / ASME: A213 / SA213 T11, T22

  • EN: 13CrMo4-5 a EN 10216-2

  • JIS: STBA22 a JIS G3462

  • GB: 12Cr1MoVG a GB/T 5310

• Diametro esterno: approssimativamente 16 ′′50.8 mm (5⁄8" ′′2")

• Spessore della parete: a seconda dell'applicazione, in genere 2 ̊8 mm per i raffreddatori d'aria

Geometria delle pinne(tipica pinna a ferita di tipo L)

• Tipo di pinna: L-piede, spirale

• Materiale delle pinne: strisce di alluminio o rame

• Altezza delle pinne: fino a circa 16,5 mm

• Spessore delle pinne: ~ 0,4 ∼0,6 mm (≈ 0,015 ∼0,020")

• Passaggio delle pinne: da circa 2,1 mm (≈12 FPI) in su, ottimizzato per il lavoro

Intervallo di funzionamento

• Progettati per il servizio aereo in cui la temperatura delle pinne è in genere fino a circa 150 ∼ 230 °C, a seconda del materiale delle pinne e del compito

• I tipi di tubi in lega di base supportano temperature metalliche molto più elevate sul lato del fluido, in linea con i loro standard di caldaia/tubo a pressione (tipicamente classe 500-580 °C per gli acciai Cr-Mo in uso in codice).

Caratteristiche chiave

1. Alta densità superficiale di trasferimento di calore

   • Le pinne a spirale continue aumentano notevolmente l'area esterna della superficie, consentendo lo stesso carico termico con un numero di tubi molto inferiore e un fascio di raffreddamento dell'aria più piccolo rispetto ai tubi nudi.

2. Contatto termico efficiente tra pinna e tubo

   • La geometria della pinna a piedi in L e la tensione di avvolgimento premono fermamente il piede della pinna sulla superficie del tubo, riducendo al minimo la resistenza termica al contatto e promuovendo un trasferimento termico uniforme lungo l'intera lunghezza del tubo.

3. Altri materiali di acciaio in lega per servizi a pressione elevata

   • I tipi di tubi in lega di CrMo quali T11, T22, 13CrMo4-5, STBA22 e 12Cr1MoVG forniscono un'elevata resistenza alla rottura a scorrere.buona resistenza all'ossidazione e saldabilità per il servizio di caldaie e scambiatori di calore raffreddati ad aria.

I nostri vantaggi

Di seguito sono riportate alcune preoccupazioni che gli acquirenti di tubi a pinne raffreddati ad aria sollevano comunemente e come questo prodotto è posizionato per affrontarle.

1. “Le pinne rimarranno strette a temperatura elevata e inizieranno “a fermare il ciclo”?

• Le pinne a ferita di tensione a piedi in L utilizzano una tensione di avvolgimento controllata in modo che il piede della pinna sia fermamente posizionato sulla superficie del tubo, mantenendo il contatto durante il ciclo di temperatura normale.

• Per i nuclei in acciaio legato, si corrisponde il materiale delle pinne e la temperatura di progettazione: il tipo L è utilizzato quando le temperature delle pareti delle pinne sono nell'intervallo moderato (circa fino a 150 ∼ 230 °C) e gli shock termici non sono gravi.Per le condizioni più difficili possiamo consigliare tipi di pinne alternativi (LL/KL/incorporati) basati sulle stesse leghe Cr·Mo.

2.¿È il tipo L il giusto equilibrio tra prestazioni e costi per il mio raffreddatore d'aria?

• I tubi a pinne di tipo L sono tra le soluzioni a pinne a spirale più convenienti,frequentemente scelto quando il budget e la superficie per costo sono fondamentali e le temperature di funzionamento sono nella gamma tipica del raffreddatore d'aria piuttosto che in un forno di lavoro estremo.

• Aumentando l'area esterna, un singolo tubo a pinne può sostituire più tubi nudi, riducendo le dimensioni del fascio, la potenza del ventilatore, l'acciaio strutturale e il CAPEX complessivo del progetto mantenendo il carico termico richiesto.

3. ¢Come gestire la corrosione e la durata di vita dei refrigeratori esterni? ¢

• Il tubo di base in acciaio legato fornisce una forte resistenza all'ossidazione ad alta temperatura e alla corrosione da parte del vapore;la pinna a piedi in L protegge parzialmente la parete del tubo dall'esposizione diretta all'atmosfera.

• I materiali delle pinne (alluminio o rame) e le superfici metallizzate o rivestite facoltative possono essere selezionati per adattarsi alle atmosfere costiere, industriali o leggermente corrosive.Dove l'aria umida o l'atmosfera aggressiva dominano, possiamo passare alla finitura LL/KL o alle combinazioni tubo/finitura base in acciaio inossidabile per una durata più lunga.

4. ¢Il materiale del tubo soddisferà i requisiti del mio codice e di tracciabilità? ¢

• Offriamo tubi in lega Cr ̇Mo in tipi standard di caldaia/scambiatore di calore: ASTM A213 T11/T22, EN 10216-2 13CrMo4-5, JIS G3462 STBA22 e GB/T 5310 12Cr1MoVG,con certificati di prova di fabbricazione secondo EN 10204 (in genere 3.1) e tracciabilità totale del numero di calore.

• Le prove non distruttive (currente di vortice o ultrasoniche), le prove idrostatiche e le ispezioni dimensionali possono essere specificate per corrispondere ai piani di qualità del cliente per il servizio critico degli scambiatori di calore raffreddati ad aria.

Composizione chimica

Proprietà meccaniche

Norme applicabili

ASTM / ASME

• ASTM A213 / ASME SA213 ?? Caldaie, super riscaldatori e tubi scambiatori di calore in acciaio legato ferritico e austenitico senza saldature (ad esempio T11, T22).

EN (Europa)

• EN 10216-2 Tubi in acciaio senza saldature per uso a pressione, acciai non legati e legati con specifiche proprietà a temperatura elevata (13CrMo4-5).

• EN 10028-2 / EN 10222-2 ?? Prodotti piatti e forge con specifiche proprietà ad alta temperatura, utilizzati per abbinare testate e collettori.

JIS (Giappone)

• JIS G3462 Tubbi in acciaio legato per caldaie e scambiatori di calore (STBA22 e categorie correlate).

GB (Cina)

• GB/T 5310 Tubi e tubi in acciaio senza saldature per caldaie ad alta pressione (comprese le categorie 12Cr1MoVG e CrMoMo).

GOST (equivalenti Russia / CSI)

• GOST 5520 e norme correlate per acciai legati per caldaie come 12KHM / 12Kh1MF, che sono ampiamente accettati equivalenti a EN 13CrMo4-5 in servizio ad alta temperatura e pressione.

Campi di applicazione

Ampia gamma di applicazioni
I tubi a pinna a spirale in acciaio legato di tipo L sono utilizzati negli scambiatori di calore raffreddati ad aria e gas-liquido in cui un fluido caldo di processo all'interno del tubo viene raffreddato dall'aria ambiente o dal gas di processo sul lato a pinna.Sono particolarmente comuni dove l'acqua è scarsa o costosa e i refrigeratori ad aria sono preferiti ai refrigeratori ad acqua a guscio e tubo.

Industria tipica e posizioni nel sistema

• Produzione di energia elettrica (termica, nucleare, geotermica)

  • Condensatori raffreddati ad aria e fasci di tubi a pinne per la condensazione del vapore

  • Precaldatori d'aria per caldaie e bobine di risparmiatori

  • Frigoriferi a idrogeno a generatore e frigoriferi ad olio lubrificante (lato aria)

• Impianti di produzione di petrolio, gas e petrolchimici

  • Frigoriferi a pinna d'aria per unità di scarico del compressore, di disidratazione dei gas e di frazionamento

  • Condensatori aerei e raffreddatori di prodotti nelle raffinerie

  • Caldaie gas-aria e liquido-aria su impianti di accensione e utilities

• Impianti chimici e di fertilizzanti

  • Caldaie d'aria di processo in unità di ammoniaca, urea e acido nitrico

  • Caldaie per il recupero di calore in impianti di ossidazione e di polimeri

• Climatizzazione, asciugatura e industria generale

  • Le bobine a tubi a pinne nelle grandi unità di trattamento dell'aria e nelle unità industriali di climatizzazione

  • Caldaie d'aria per asciugatrici, forni e asciugatrici a gas di processo

  • scambiatori di tubi a pinne compatti nelle apparecchiature OEM e nei refrigeratori confezionati

D: Lei è una società commerciale o un produttore?

A: produttore, può anche fare trading.

D: Quanto tempo avete per consegnare?

R: In generale, sono 10-15 giorni se le merci sono in magazzino, o sono 30-40 giorni se le merci non sono in magazzino,

E' in base alla quantità.

D: Fornisci dei campioni? Sono gratuiti o extra?

R: Sì, potremmo offrire il campione gratuitamente, ma dobbiamo pagare il costo del trasporto.

D: Quali sono i vostri termini di pagamento?

R: Pagamento <=2000USD, 100% in anticipo. Pagamento>=2000USD, 30% T/T in anticipo, saldo prima della spedizione.

Se avete altre domande, pls sentitevi liberi di contattarmi.
