Tubi con pinne saldati ad alta frequenza di tipo H/HH per scambiatori di calore ad elevata efficienza termica e a basso usura e impollinazione
Dettagli del prodotto
Tubi alettati ad alta efficienza termica
,Tubi per scambiatori di calore a bassa usura
,Tubo alettato tipo H/HH a basso incrostamento
Tubi alettati saldati ad alta frequenza tipo H/HH per scambiatori di calore

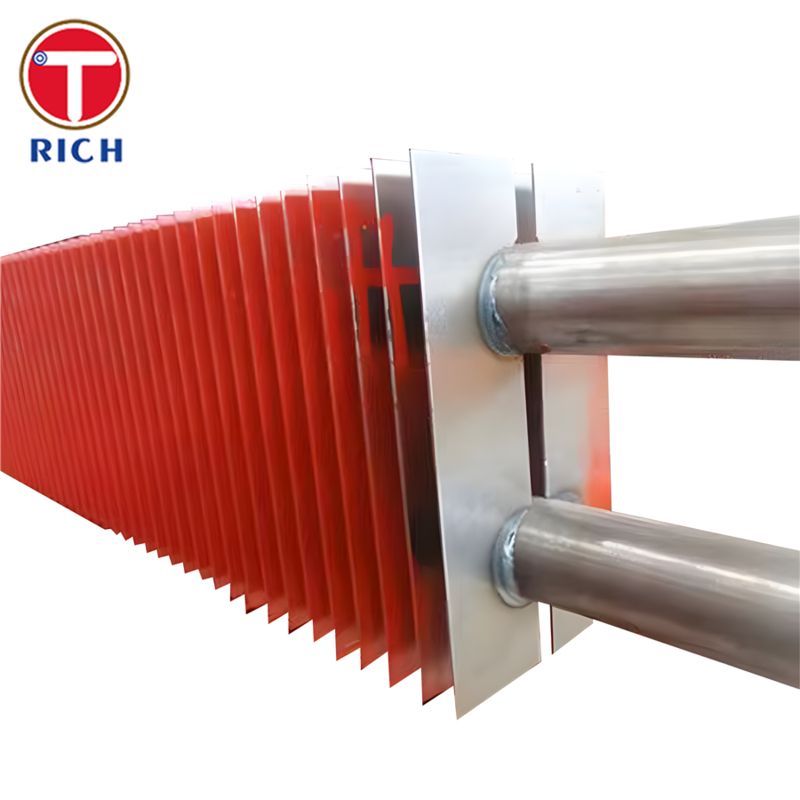

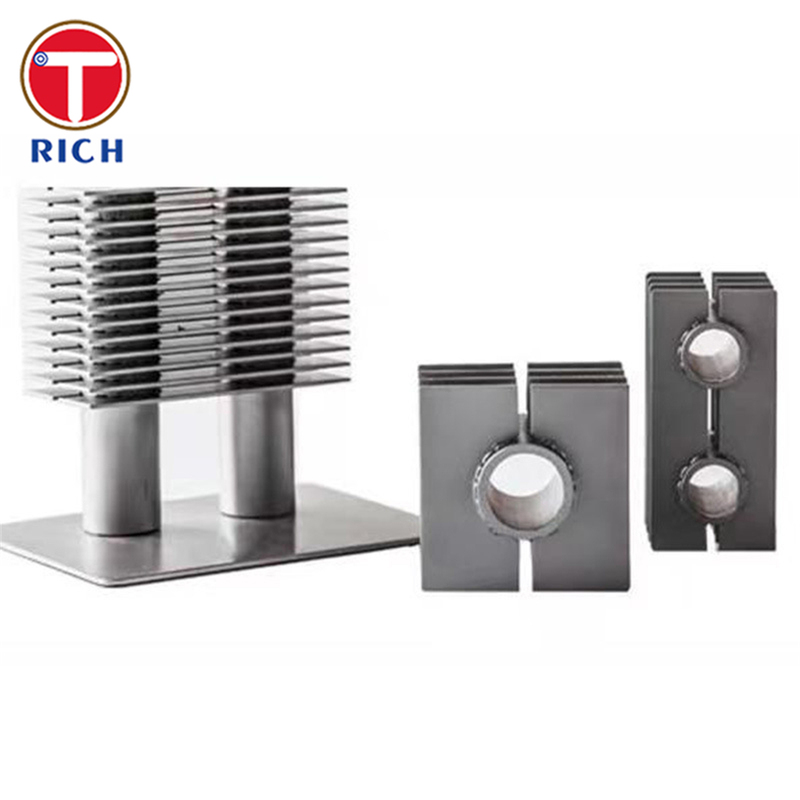

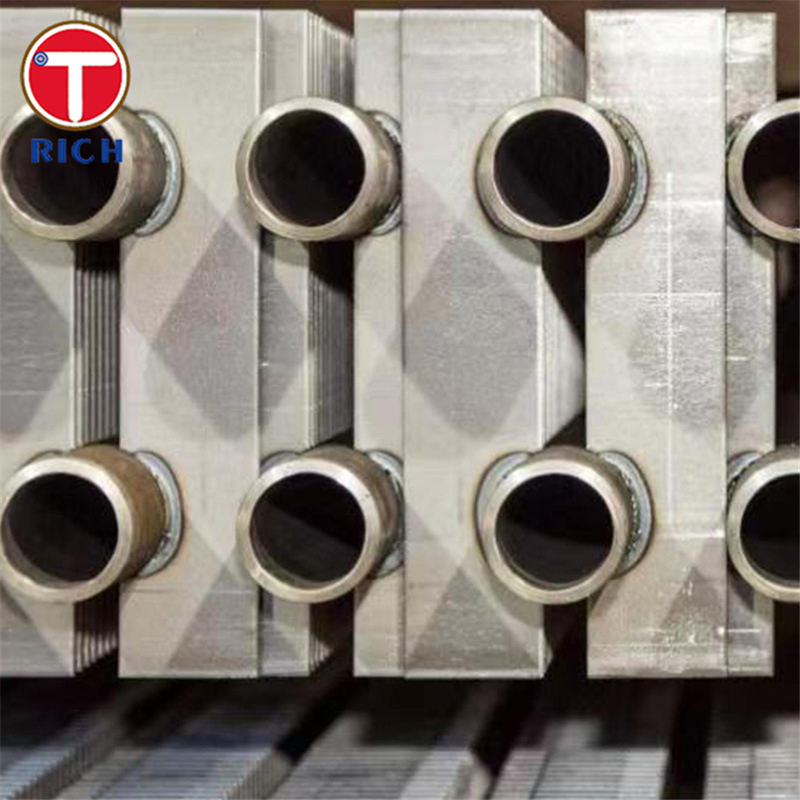

I tubi alettati saldati ad alta frequenza tipo H/HH sono tubi alettati a piastra rettangolari (a forma di H) o doppiamente rettangolari (HH) utilizzati come elementi di trasferimento del calore compatti e ad alta efficienza in economizzatori, preriscaldatori d'aria e altri scambiatori di calore gas-fluido. Due piastre d'acciaio sono saldate per resistenza ai lati opposti di un tubo base rotondo, formando una sezione trasversale a “H” che aumenta notevolmente l'area superficiale esterna creando al contempo canali rettilinei per i fumi con bassa caduta di pressione e buona accessibilità per la pulizia con soffiaggio.
Specifiche
-
Diametro esterno del tubo base: 25–63 mm (altri diametri su richiesta)
-
Spessore della parete del tubo base: ≥ 3,0 mm per servizio caldaia
-
Lunghezza massima: fino a circa 18 m per tubo (dipende dal grado e dai limiti di movimentazione)
-
Altezza aletta: fino a circa 200 mm
-
Spessore aletta: 1,5–3,5 mm
-
Spaziatura alette (passo): tipicamente 8–30 mm
-
Materiali del tubo base: acciaio al carbonio, acciaio a bassa lega, acciaio legato Cr-Mo, acciaio inossidabile austenitico
-
Materiali alette: acciaio al carbonio, acciaio a bassa lega o acciaio inossidabile per corrispondere alle condizioni di servizio
Vantaggi principali
-
Elevata efficienza termica in un fascio compatto
Le alette a piastra rettangolari H/HH forniscono diverse volte la superficie di riscaldamento di un economizzatore a tubo liscio dello stesso diametro e lunghezza, consentendo banchi di scambiatori di calore molto più piccoli e leggeri. -
Bassa usura, basso incrostamento in gas di scarico polverosi
I tubi alettati di tipo H sono ampiamente utilizzati per unità a carbone, caldaie CFB ed economizzatori di inceneritori di rifiuti perché i canali rettilinei e l'area di flusso del gas espansa aiutano a ridurre la velocità del gas, l'erosione e il deposito di cenere rispetto ai tubi alettati lisci o a spirale. -
Robusto legame aletta-tubo saldato ad alta frequenza
La saldatura automatica a resistenza ad alta frequenza produce un legame metallurgico continuo lungo il bordo dell'aletta con una zona termicamente alterata minima, conferendo un'elevata resistenza alla trazione al giunto ed un'eccellente resistenza alle vibrazioni, ai cicli termici e alla pulizia con soffiaggio.
Composizione chimica
| Grado | Standard | C (wt%) | Si (wt%) | Mn (wt%) | P max (wt%) | S max (wt%) | Note |
|---|---|---|---|---|---|---|---|
| A179 | ASTM A179/A179M | 0,06–0,18 | non specificato | 0,27–0,63 | 0,035 | 0,035 | Tubo per scambiatore di calore senza saldatura a basso tenore di carbonio |
| A192 | ASTM A192/A192M | ≤0,08 | ≤0,25 | 0,30–0,60 | 0,035 | 0,025 | Tubo per caldaia in acciaio al carbonio per servizio ad alta pressione |
| A210 Gr. A1 | ASTM A210/A210M | ≤0,27 | ≥0,10 | ≤0,93 | 0,035 | 0,035 | Tubo per caldaia e surriscaldatore senza saldatura a medio tenore di carbonio |
| 20G | GB 5310 | 0,17–0,23 | 0,17–0,37 | 0,35–0,65 | 0,025 | 0,015 | Acciaio per tubi per caldaie ad alta pressione cinese |
| P235GH | EN 10216-2 (1.0345) | ≤0,16 | ≤0,35 | ≤1,20 | 0,025 | 0,020 | Acciaio per tubi a pressione non legato per alte temperature |
I valori sono limiti di analisi della siviera dagli standard rispettivi; i risultati effettivi dei test di fabbrica sono tipicamente all'interno di questi intervalli.
Proprietà meccaniche
| Grado | Condizione / Forma del prodotto | Resistenza alla trazione Rm (MPa) | Limite di snervamento Re / Rp0,2 (MPa) | Allungamento A (%) |
|---|---|---|---|---|
| A179 | Tubo senza saldatura, trafilato a freddo | ≥325 | ≥180 | ≥35 |
| A192 | Tubo per caldaia senza saldatura | ≥325 | ≈205 (minimo tipico) | ≥30 (8 pollici) / ≥25 (2 pollici) |
| A210 Gr. A1 | Tubo per caldaia senza saldatura | ≥415 | ≥255 | ≥30 |
| 20G | Tubo normalizzato | 410–550 | ≥245 | ≥24 |
| P235GH | Tubo normalizzato, T ≤ 16 mm | 360–500 | ≥235 | ≥25 |
Standard applicabili
I tubi base per tubi alettati H/HH sono tipicamente prodotti secondo:
-
ASTM / ASME: Serie A179, A192, A210, A213 per tubi per caldaie e scambiatori di calore
-
EN: Gradi EN 10216-2 come P235GH, P265GH per servizio a pressione ad alta temperatura
-
GB: Tubi per caldaie ad alta pressione GB/T 5310 (ad esempio, 20G)
-
JIS / GOST: Gradi equivalenti di tubi per caldaie e tubi a pressione come richiesto dalle specifiche del progetto
Applicazioni tipiche
-
Caldaie industriali e di potenza: economizzatori, economizzatori a bassa temperatura, preriscaldatori d'aria, caldaie a recupero di calore
-
Recupero del calore di scarto: raffreddatori di gas di scarico di coda su unità a carbone, a olio e di incenerimento dei rifiuti, caldaie CFB e forni di processo
-
Settori di processo e marittimi: sezioni di convezione di riscaldatori a fuoco, raffreddatori di gas di processo ed economizzatori di gas di scarico marini che utilizzano gas ad alta temperatura e carichi di polvere
D: Sei una società commerciale o un produttore?
R: produttore, può anche fare trading.
D: Quanto dura il tempo di consegna?
R: Generalmente parlando, sono 10-15 giorni se la merce è in stock, oppure sono 30-40 giorni se la merce non è in stock,
è in base alla quantità.
D: Fornite campioni? è gratuito o extra?
R: Sì, potremmo offrire il campione gratuitamente, ma è necessario pagare il costo del trasporto.
D: Quali sono i tuoi termini di pagamento?
R: Pagamento=2000USD, 30% T/T in anticipo, saldo prima della spedizione.
Se hai un'altra domanda, non esitare a contattarmi.
-
