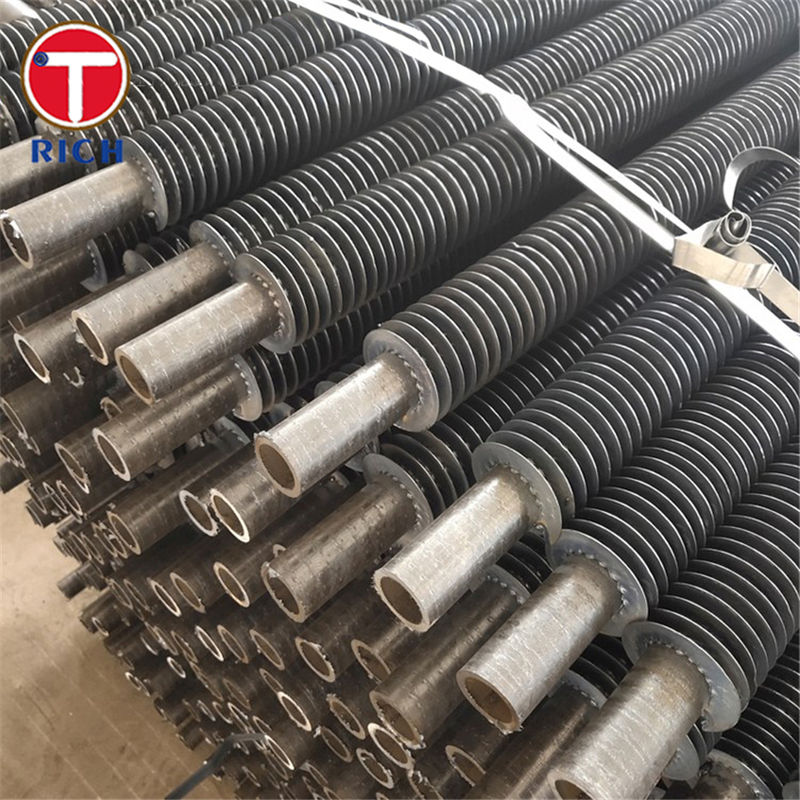

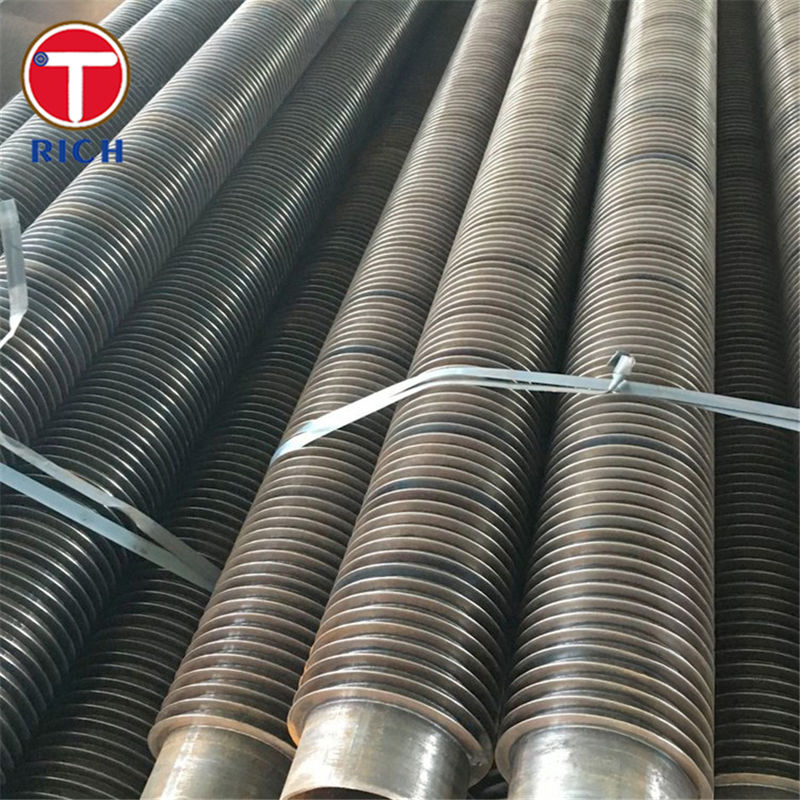

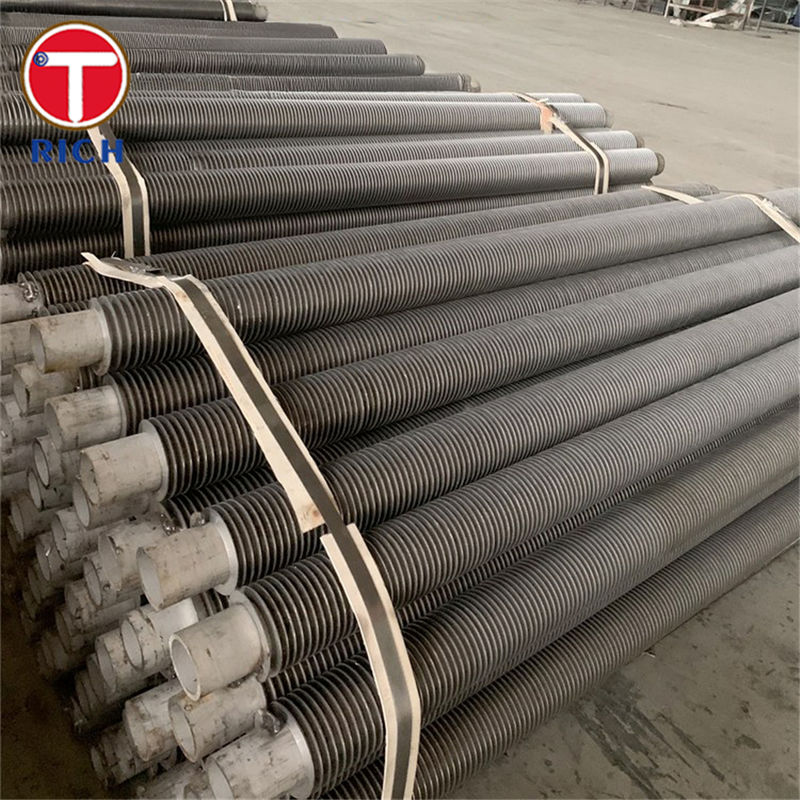

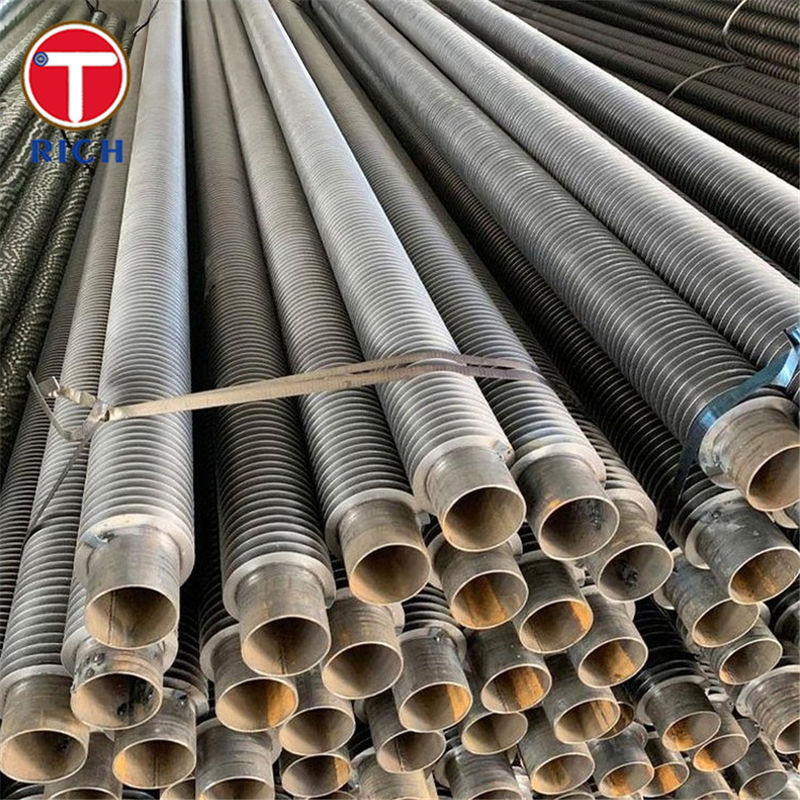

Tubo a pinne di tipo L sovrapposto a tubo a pinne di tipo LL di tipo carbonio per scambiatori di calore

Visualizzazione del prodotto

tubo a pinne di tipo L sovrapposto, chiamato anche tubo a pinne di tipo LL o tubo a pinne di tipo LL,è un tubo a pinne a ferita a tensione in cui le pinne a forma di L sono avvolte a elica attorno a un tubo di base in acciaio al carbonio e ciascun piede della pinna si sovrappone a quello precedenteQuesto crea un doppio piede L che copre completamente la superficie esterna del tubo.

Per i tubi a pinne di tipo LL in carbonio, il tubo di base è in genere in acciaio a basso o medio tenore di carbonio (come ASTM A179, A192, A210 o A106), mentre le pinne sono di solito in alluminio o in strisce di rame.Questa costruzione combina la resistenza e la resistenza alla pressione dell'acciaio al carbonio con l'elevata conducibilità termica e il buon comportamento corrosivo delle pinne non ferrosi, che lo rende ideale per il servizio di scambiatori di calore a gas e raffreddati ad aria.

Specificità

Progettazione e gamma di produzione tipica per tubi a pinna LL in acciaio al carbonio (valori indicativi e personalizzabili):

• Materiale di base per tubi (acciaio al carbonio):

  • ASTM / ASME: A179, A192, A210 Gr A1 / Gr C, A106 Gr B

  • EN: EN 10216-2 gradi quali P235GH / P265GH

  • JIS: G3461 STB340

  • GB/GOST: GB/T 5310, GOST 8734/8733

• Diametro esterno del tubo di base:

  • Circa 16 ̊51 mm (può essere esteso a ~ 73 mm a seconda del progetto)

• Spessore della parete del tubo di base:

  • Tipicamente 2,0 ∼ 6,0 mm per il servizio di caldaie e scambiatori di calore

• Materiale delle pinne:

  • Leghe di alluminio: serie 1060, 1070, 1100, 6063

  • Striscia di rame quando è richiesta una maggiore conduttività termica o una migliore prestazione corrosiva

• Geometria delle pinne (tipo LL):

  • Altezza delle pinne: fino a ~ 16 mm

  • Spessore delle pinne: circa 0,4 ∼0,6 mm (altri spessori su richiesta)

  • Distanza tra le pinne: ≥ 2,3 mm (in genere 8 ‰ 11 pinne/pollice, a seconda del lavoro)

  • Piede di pinna: piante “LL” sovrapposte che coprono completamente la superficie del tubo

• Lunghezza del tubo:

  • Di solito fino a 12 ∼ 18 m (tubi più lunghi o a curva U su richiesta, soggetti a limiti di trasporto e di movimentazione)

• Condizioni di progettazione tipiche:

  • Servizio: aria, fumi, flussi di gas puliti o leggermente corrosivi

  • Temperatura di funzionamento:

    • Con pinne di alluminio: in genere fino a circa 170 °C sul lato delle pinne

    • Con pinne di rame o disegni speciali: può essere superiore, a seconda della qualifica del progetto e della scelta dell'lega

Caratteristiche chiave

• Involucro di tubo completo
  Il design del piede LL sovrapposto copre completamente il tubo in acciaio al carbonio,fornendo un mantello metallico continuo e migliorando significativamente la protezione contro la corrosione esterna rispetto ai semplici tubi a pinna a piedi in L.

• Alta pressione di contatto tra pinna e tubo
  Le pinne sono avvolte in forma elicoidale sul tubo sotto tensione controllata, dando un forte contatto meccanico tra il piede della pinna e la superficie del tubo.che aumenta il trasferimento di calore e riduce al minimo la resistenza al contatto termico.

• Miglioramento della durata di vita in atmosfere corrosive
  Poiché il tubo di base è completamente coperto da piedi di pinna sovrapposti, la parete del tubo è in gran parte isolata dall'attacco diretto da parte del gas.I tubi a pinne LL sono ampiamente utilizzati come alternativa conveniente alle pinne estruse in ambienti da moderatamente corrosivi.

• Pinne stabili sotto ciclo termico
  Il processo di avvolgimento meccanico e la geometria di bloccaggio LL riducono il rischio di allentamento o di scosse delle pinne in caso di riscaldamento e raffreddamento ripetuti, vibrazioni meccaniche o vibrazioni indotte dal flusso.

• Buona pulizia e bassa tendenza all'inquinamento
  Le pinne lisce e continue con passo uniforme garantiscono un basso calo di pressione sul lato del gas e contribuiscono a limitare l'accumulo di polvere, semplificando la pulizia online o offline con soffiatura d'aria, soffiatura a vapore o spazzolamento leggero.

I nostri vantaggi

Di seguito sono riportate alcune delle domande tipiche che gli utilizzatori finali e gli appaltatori EPC pongono sui tubi a pinna di carbonio di tipo LL (L sovrapposto) e su come un prodotto ben progettato risponde a queste domande.

1Come si comparanno i tubi LL con quelli standard L e KL?

• Preoccupazione:Quale tipo di pinna offre la migliore combinazione di resistenza alla corrosione, trasferimento di calore e costo?

• Risposta:

  • NormeTipo Lfornisce un buon contatto e una protezione da corrosione di base, ma lascia piccoli spazi esposti tra le pinne.

  • Tipo LLsi sovrappone ai piedi delle pinne per racchiudere completamente il tubo, dando una migliore resistenza alla corrosione rispetto al tipo L e avvicinando le pinne estruse, ad un costo significativamente inferiore.

  • Tipo KLCombina le pinne del piede in L con il grugno sul tubo di base per migliorare ulteriormente l'incollaggio meccanico e il trasferimento di calore, ma è in genere più costoso e usato quando è necessaria la massima prestazione.

2Le pinne rimarranno strette durante il funzionamento a lungo termine?

• Preoccupazione:L'allentamento delle pinne sotto il ciclo termico e le vibrazioni può ridurre notevolmente l'efficienza del trasferimento di calore e causare rumore.

• Risposta:

  • Le pinne LL sono a ferita di tensione e bloccate meccanicamente da piedi sovrapposti.

  • Un corretto abbinamento di materiali (tubo in acciaio al carbonio + pinne in alluminio o rame) aiuta anche a adattarsi all'espansione termica differenziale senza rompere il piede della pinna.

3. Il tipo LL è adatto alla temperatura e all'ambiente del mio gas?

• Preoccupazione:Gli utilizzatori desiderano avere la certezza che le pinne di alluminio o di rame non si ammorbidiranno o corroderanno troppo rapidamente durante il loro utilizzo.

• Risposta:

  • Per le pinne in alluminio, le temperature di progettazione tipiche sul lato del gas per le pinne a ferita LL sono intorno ai 150-170 °C, con limiti più elevati possibili a seconda della progettazione dettagliata, delle temperature della lega e dei margini di sicurezza.

  • Le pinne di rame possono essere utilizzate a temperature un po' più elevate e in alcune atmosfere corrosive, ma la scelta finale dovrebbe essere basata sulla composizione dei gas di combustione (SOx, cloruri,L'esperienza acquisita sul sito.

  • La copertura completa del tubo dei piedi LL fornisce una protezione supplementare per il tubo in acciaio al carbonio in cui la corrosione esterna è un problema, ad esempio in ambienti costieri o leggermente acidi di fumi.

4Come selezionare l'altezza delle pinne e l'altezza delle pinne?

• Preoccupazione:Gli ingegneri devono bilanciare l'area di trasferimento del calore, la caduta di pressione e la tendenza all'inquinamento.

• Risposta:

  • L'altezza tipica delle pinne LL è ≤ 16 mm con una discesa ≥ 2,3 mm; pinne più alte e una discesa più stretta aumentano la superficie ma aumentano anche la caduta di pressione e il rischio di inquinamento.

  • Per i gas di combustione polverosi, un'altezza delle pinne leggermente inferiore e un passo più aperto spesso danno le migliori prestazioni nel ciclo di vita.

  • Un fornitore competente può ottimizzare la geometria delle pinne utilizzando le condizioni di lavoro (flusso di gas, profilo di temperatura, caduta di pressione ammissibile e metodo di pulizia).

5I tubi di base e le pinne sono conformi alle norme internazionali relative alle parti a pressione?

• Preoccupazione:Le EPC e i proprietari devono essere compatibili con i codici ASTM, EN, JIS, GOST e GB.

• Risposta:

  • I tubi di base in acciaio al carbonio sono in genere forniti secondo norme di pressione ampiamente riconosciute come ASTM A179, A192, A210, A106; EN 10216-2; JIS G3461; GB/T 5310 e le corrispondenti specifiche GOST.

  • Queste norme definiscono chiaramente la composizione chimica, le proprietà meccaniche e le prove di prova di prova di prova di prova di prova di prova di prova di prova di prova di prova di prova di prova di prova di prova di prova di prova di prova di prova di prova di prova di prova di prova di prova di prova di prova di prova di prova di prova di prova di prova di prova di prova di prova di prova di prova di prova di prova di prova di prova di prova di prova di prova di prova di prova di prova di prova di prova di prova di prova di prova di prova di prova di prova di prova di prova di prova di prova di prova di prova di prova di prova di prova di prova di prova di prova di prova di prova di prova di prova di prova di prova di prova di prova di prova di prova di prova di prova di prova di prova di prova di prova di prova di prova di prova di prova di prova di prova di prova di prova di prova di prova di prova di prova di prova di prova di prova di prova di prova di prova di prova di prova di prova di prova di prova di prova di prova di prova di prova di prova.

Composizione chimica

Proprietà meccaniche

Norme applicabili

ASTM / ASME (USA):

• ASTM A179 / ASME SA179 Tubi senza saldatura per scambiatori di calore e condensatori di acciaio a basso tenore di carbonio.

• ASTM A192 / ASME SA192 ¢ tubi di caldaia e di super riscaldamento senza saldatura in acciaio al carbonio per il servizio ad alta pressione.

• ASTM A210 / ASME SA210 ¢ tubi di caldaia e supercaldaia senza saldatura in acciaio medio a carbonio (classi A1 e C).

• ASTM A106 / ASME SA106 ¢ tubo di acciaio al carbonio senza saldatura per il servizio ad alta temperatura (comunemente utilizzato come tubo di base per bobine a pinne).

EN (Europa):

• EN 10216-2 Tubi in acciaio senza cuciture per uso a pressione, tubi in acciaio non legato e in acciaio legato con specifiche proprietà a temperatura elevata (gradi P235GH, P265GH, ecc.).

JIS (Giappone):

• JIS G3461 Tubbi in acciaio al carbonio per caldaie e scambiatori di calore (ad esempio STB340).

GB (Cina):

• GB/T 5310 ¢ tubi in acciaio senza saldature per caldaie ad alta pressione.

GOST (Russia / CSI):

• GOST 8734-75 / GOST 8733-74 ️ Tubi in acciaio a freddo senza cuciture e requisiti tecnici associati, ampiamente utilizzati per tubi per caldaie e scambiatori di calore.

I tubi LL a pinne sono generalmente forniti con estremità semplici, tagliate in lunghezza e pienamente conformi alla norma del tubo di base per la composizione chimica, le proprietà meccaniche,prova idrostatica e esame non distruttivoIl processo di finitura è applicato solo su tubi qualificati.

Campi di applicazione

Aree di applicazione generali

I tubi a pinne di tipo LL (L sovrapposti) a carbonio sono ampiamente utilizzati nelle apparecchiature di trasferimento di calore sul lato del gas in cui è richiesta una superficie estesa compatta e resistente alla corrosione, tra cui:

• Produzione di energia (centrali termiche, trasformazione di rifiuti in energia)

• Unità petrochimiche e di raffinazione

• Impianti chimici e di fertilizzanti

• Metallurgia e acciaierie

• Sistemi di climatizzazione e asciugatura industriali

• Unità di recupero del calore di scarico ed economizzatori

Utilizzazioni tipiche in ciascun campo

• Isola di alimentazione e caldaia:

  • Pre riscaldatori d'aria, economizzatori, riscaldatori a bassa temperatura e scambiatori di calore gas-gas.

  • Ricupero di calore dei gas di combustione dietro caldaie o turbine a gas.

• Petrochimica e raffineria:

  • scambiatori di calore raffreddati ad aria (raffreddatori d'aria) nelle unità di raffreddamento di greggio, vuoto, coke, FCC e idrotrattori.

  • raffreddatori a gas per sistemi a idrogeno, a gas combustibile o a flare gas.

• Prodotti chimici e concimi:

  • raffreddatori e riscaldatori a gas di processo in condotte di ammoniaca, metanolo o di sintagma.

  • Caldaie di calore di scarico e banche di convezione con gas di scarico sul lato del guscio.

• Metalli e industria dei processi ad alta temperatura:

  • Recuperatori e bobine di recupero del calore nei forni di riscaldamento e nelle linee di ricottura.

  • Riscaldatori e riscaldatori d'aria a gas in impianti di sinterizzazione o sistemi a gas di altoforno.

• ACC, asciugatura e industria generale:

  • Scaldaie, bobine a vapore e riscaldatori a gas per asciugatrici e forni.

  • Coil di ventilazione a recupero di calore e batterie industriali di riscaldamento dell'aria.
