Tubo alettato a spirale Tubi alettati elicoidali saldati seghettati per scambiatori di calore industriali

Materiale

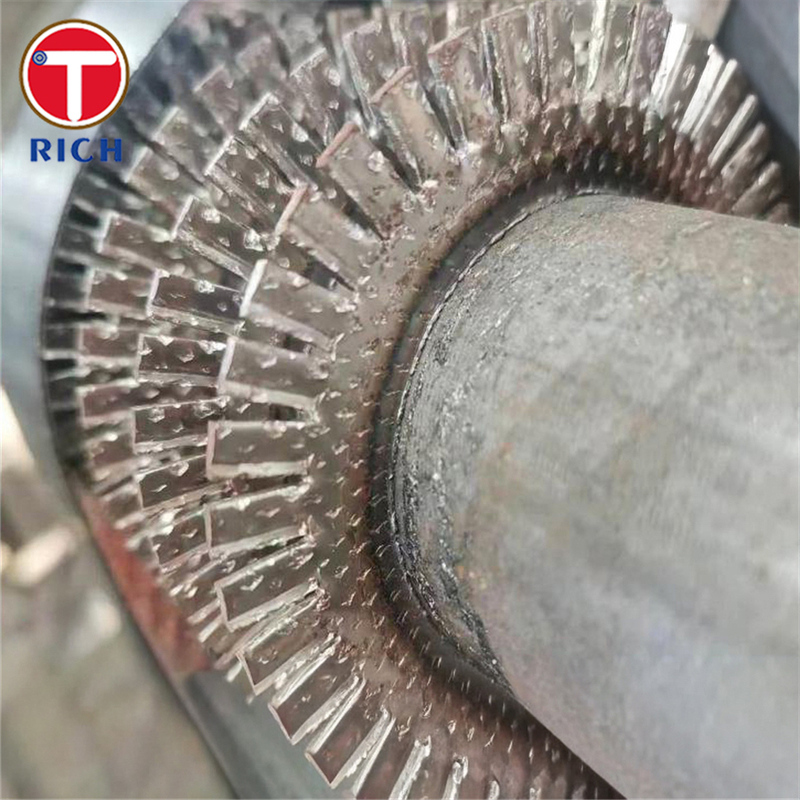

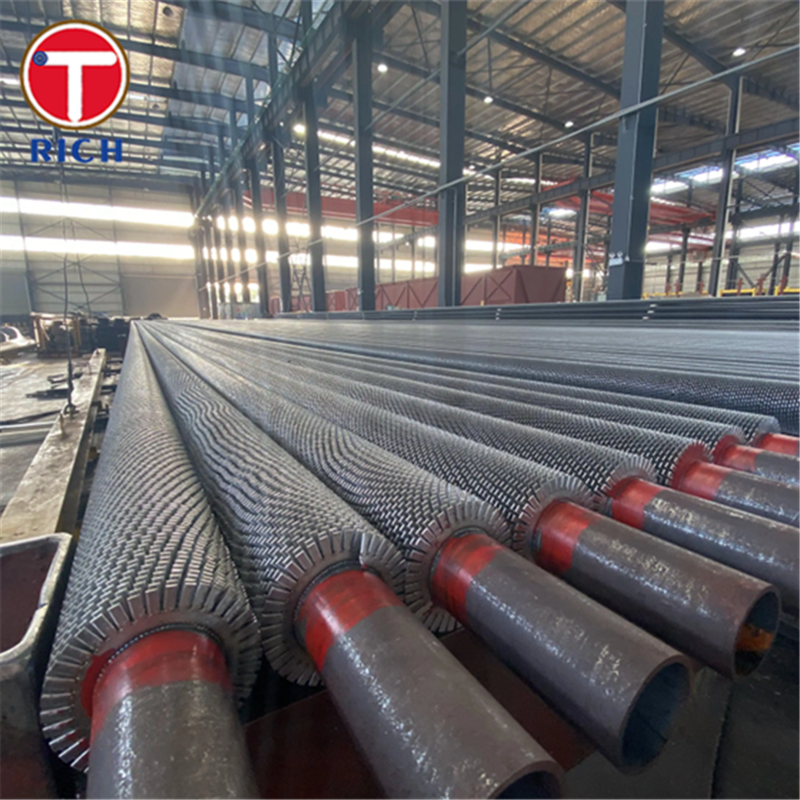

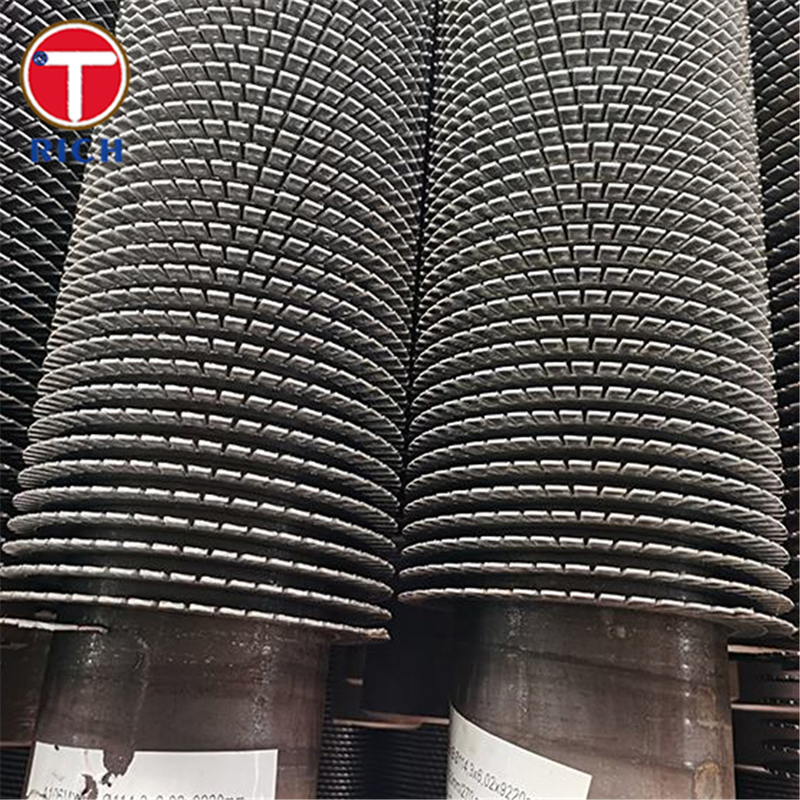

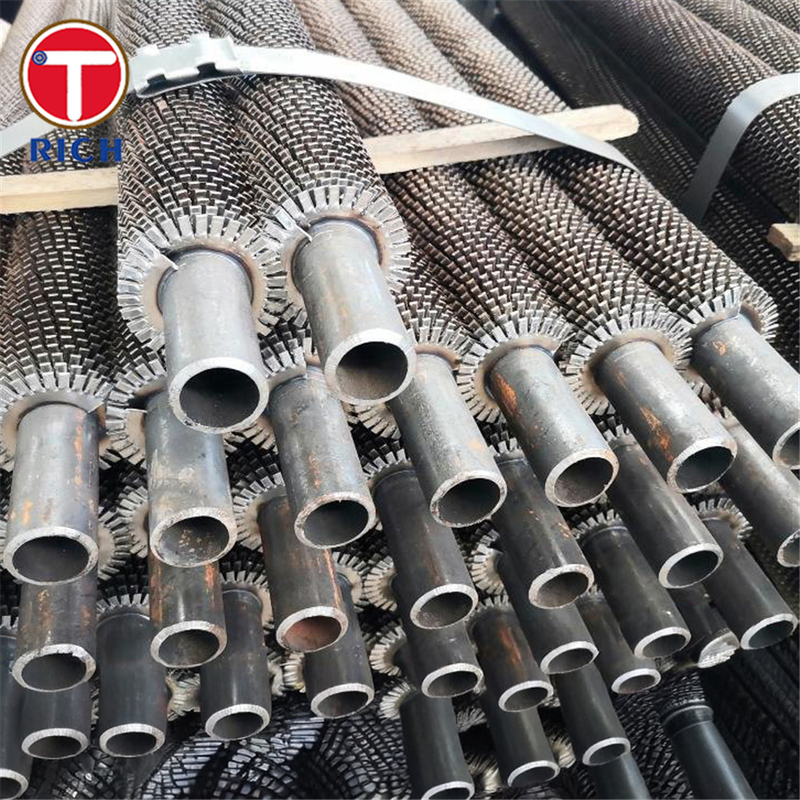

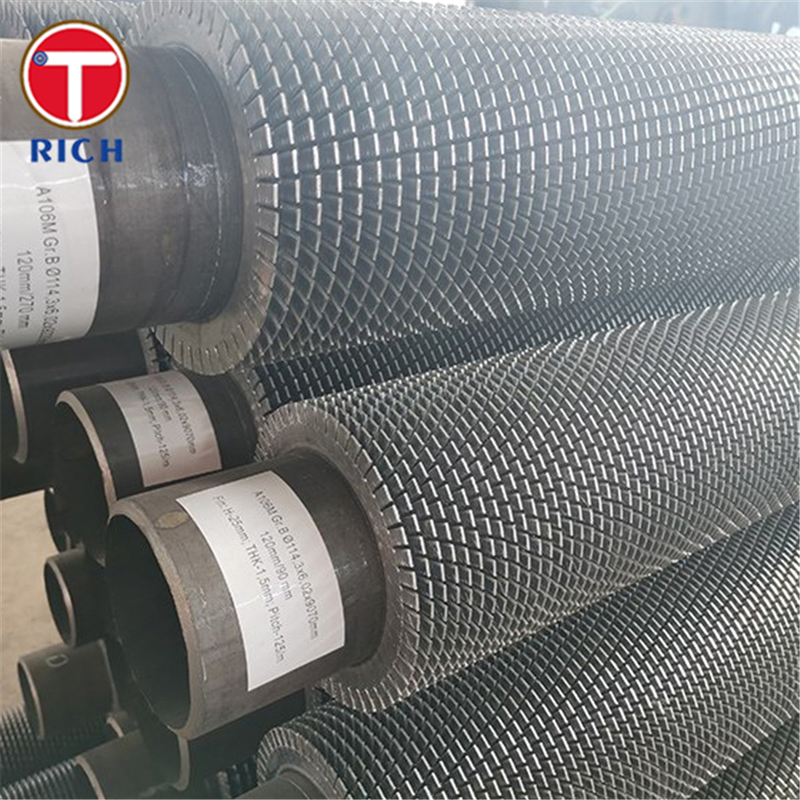

Il tubo alettato a spirale, noto anche come tubo alettato elicoidale saldato seghettato, è un tipo di componente a trasferimento di calore migliorato realizzato saldando alette elicoidali alla superficie di un tubo base. Il tubo base è tipicamente fabbricato in acciaio al carbonio, acciaio inossidabile o acciaio legato, mentre le alette sono solitamente realizzate con gli stessi materiali o materiali compatibili. Le alette sono avvolte a spirale e saldate sulla superficie esterna del tubo per aumentare l'efficienza del trasferimento di calore negli scambiatori di calore raffreddati ad aria, nelle caldaie e nei radiatori industriali.

Specifiche

• Materiale del tubo base: Acciaio al carbonio, acciaio inossidabile o acciaio legato (ASTM A179, A213, A333, ecc.)

• Materiale aletta: Acciaio al carbonio, acciaio inossidabile o acciaio legato

• Tipo di aletta: Aletta elicoidale seghettata (continua o segmentata)

• Altezza aletta: 8–16 mm

• Spessore aletta: 0,8–1,5 mm

• Passo aletta: 2,5–10 mm

• Diametro esterno del tubo: 19–63,5 mm

• Spessore della parete del tubo: 2–5 mm

• Fissaggio aletta: Saldatura a resistenza ad alta frequenza

• Lunghezza: Fino a 15 metri (personalizzabile)

Caratteristiche principali

• Elevata efficienza di trasferimento del calore: Il design dell'aletta seghettata crea turbolenza nel flusso d'aria, migliorando le prestazioni complessive del trasferimento di calore.

• Forte legame aletta: Il processo di saldatura ad alta frequenza garantisce un'eccellente legame metallurgico tra le alette e il tubo base, garantendo una lunga durata in condizioni di cicli termici.

• Resistenza alla corrosione e all'ossidazione: Adatto per ambienti con gas ad alta temperatura e corrosivi.

• Design personalizzabile: Le dimensioni, il passo e i materiali delle alette possono essere adattati per applicazioni industriali specifiche.

• Durata: Eccellente resistenza meccanica per resistere a vibrazioni, espansione termica e cicli di contrazione.

I nostri vantaggi

Dal punto di vista di un produttore professionista, ci concentriamo su diversi aspetti chiave a cui i clienti tengono di più:

1. Saldatura di precisione e controllo della rettilineità:
   Le nostre avanzate linee di saldatura ad alta frequenza garantiscono la consistenza del legame aletta-tubo, con la rettilineità del tubo controllata entro ±1 mm/m e una distorsione minima.

2. Precisione dimensionale e di tolleranza:
   La tolleranza del diametro esterno del tubo è mantenuta entro ±0,5% e la precisione del passo dell'aletta è entro ±0,2 mm, garantendo un'uniformità ottimale dello scambio termico.

3. Durata utile prolungata:
   Utilizziamo test a ultrasuoni e a correnti parassite per garantire l'integrità della saldatura, prolungando significativamente la durata utile del prodotto rispetto ai tubi alettati convenzionali.

4. Certificazione e tracciabilità dei materiali:
   Ogni lotto di materiali è dotato di piena tracciabilità secondo gli standard ISO 9001, garantendo la conformità alle specifiche ASTM/EN/JIS.

5. Opzioni di protezione dalla corrosione:
   Sono disponibili trattamenti superficiali opzionali come zincatura, rivestimento in alluminio o verniciatura epossidica per una maggiore resistenza alla corrosione.

Composizione chimica (Confronto tra gradi tipici)

Proprietà meccaniche

Standard applicabili

• ASTM: A179 / A213 / A333 / A556 / A210

• EN: EN 10216-2 / EN 10217-5

• JIS: JIS G3461 / G3462

• GB: GB/T 13793 / GB/T 5310

• GOST: GOST 8732 / 8734

Campi di applicazione

I tubi alettati elicoidali saldati a spirale sono ampiamente utilizzati in scambiatori di calore industriali per il raffreddamento ad aria, il riscaldamento a gas e i sistemi di recupero energetico.

Applicazioni specifiche:

• Centrali elettriche: Preriscaldatori d'aria, economizzatori e condensatori.

• Industria petrolchimica: Refrigeratori di gas di processo, unità di recupero del calore.

• Raffinerie: Refrigeratori ad alette ad aria, generatori di vapore a recupero di calore (HRSG).

• Acciaierie e impianti metallurgici: Recupero del calore di scarto dei fumi.

• HVAC e refrigerazione: Condensatori ed evaporatori industriali raffreddati ad aria.

D: Sei una società commerciale o un produttore?

R: produttore, può anche fare trading.

D: Quanto dura il tempo di consegna?

R: In generale, sono 10-15 giorni se la merce è in stock, oppure sono 30-40 giorni se la merce non è in stock,

dipende dalla quantità.

D: Fornite campioni? è gratuito o extra?

R: Sì, potremmo offrire il campione gratuitamente, ma è necessario pagare il costo del trasporto.

D: Quali sono i tuoi termini di pagamento?

R: Pagamento=2000USD, 30% T/T in anticipo, saldo prima della spedizione.

Se hai un'altra domanda, non esitare a contattarmi.
