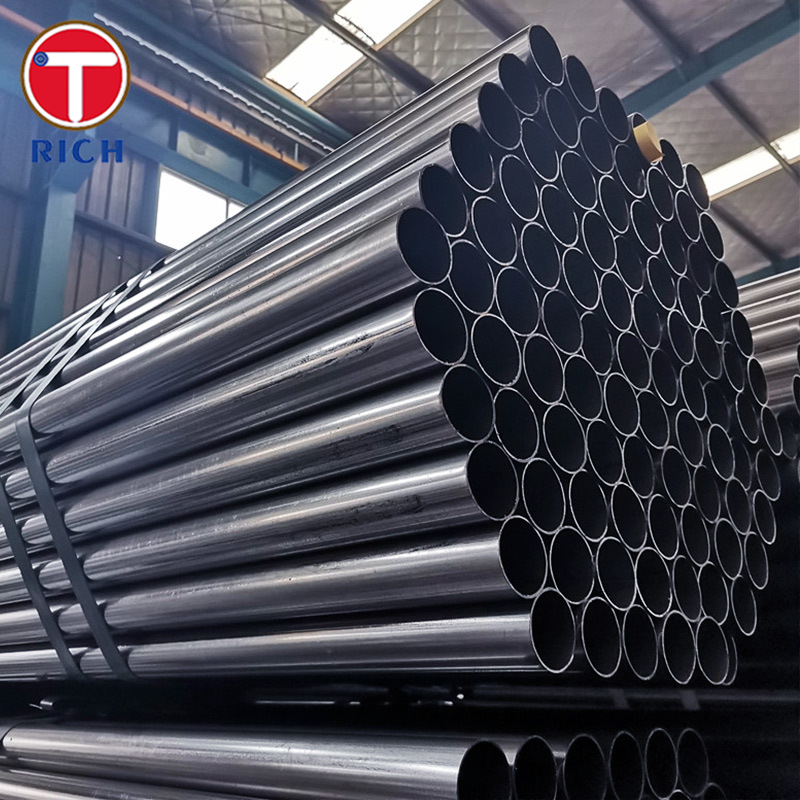

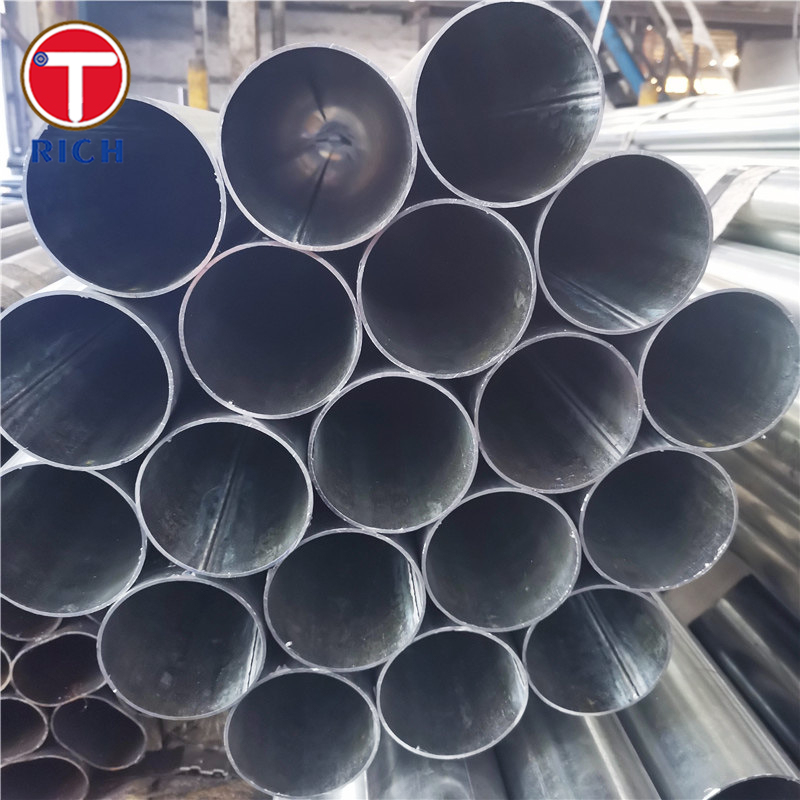

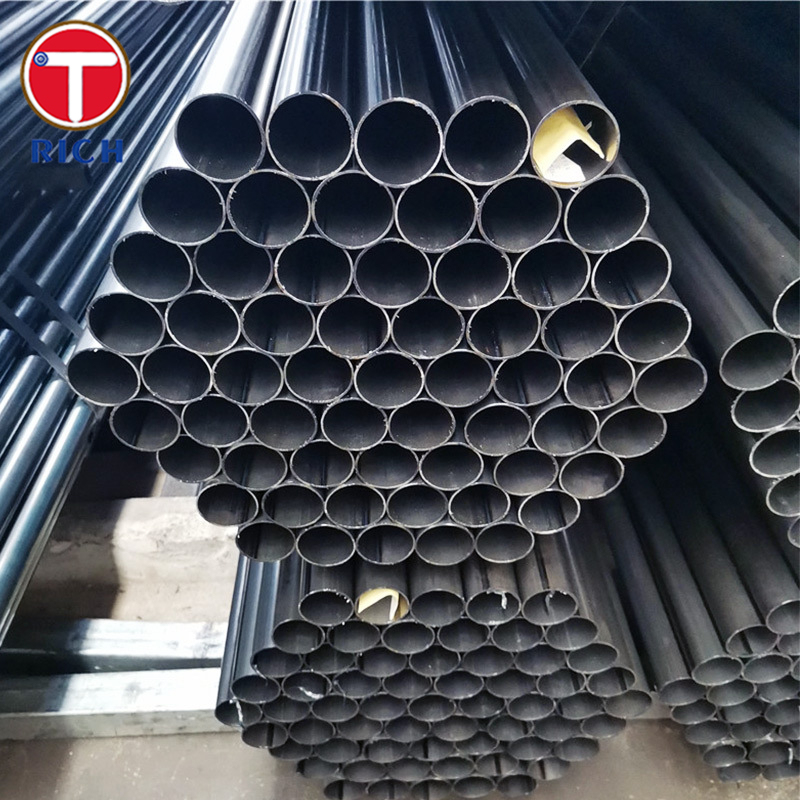

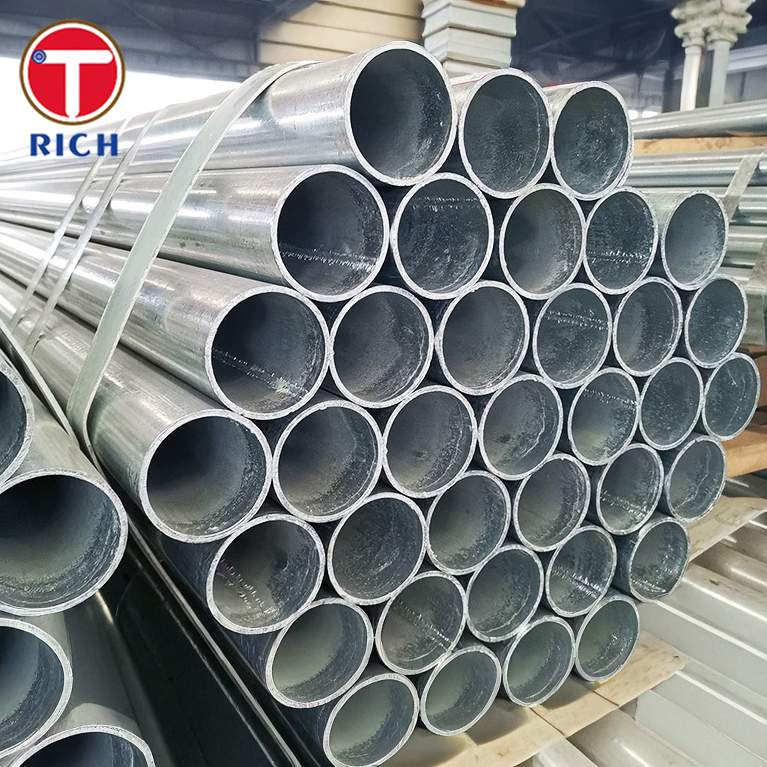

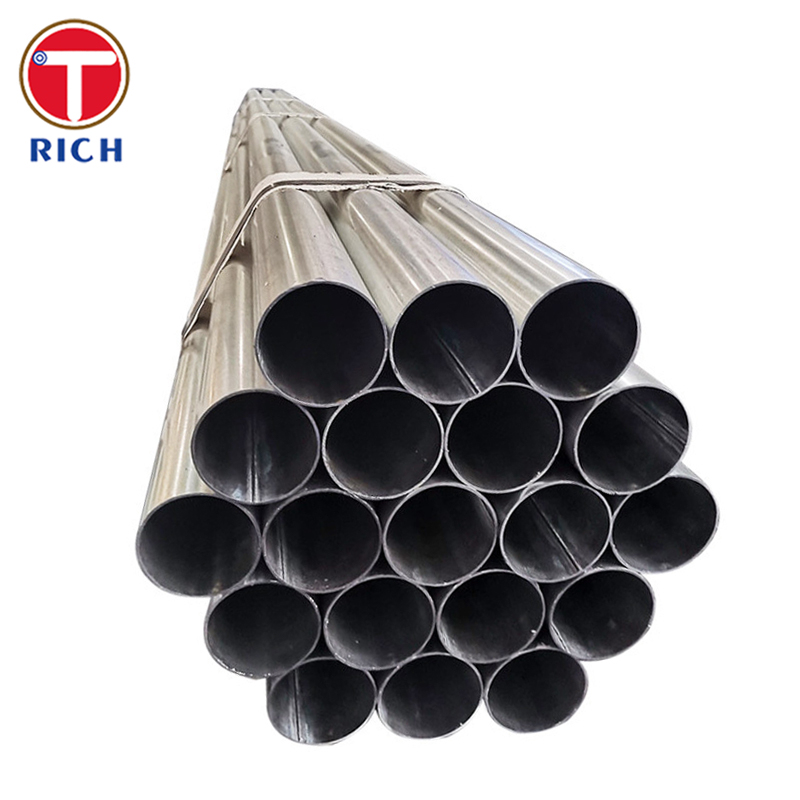

NF A49-341 Tubo saldato standard di precisione Tubo in acciaio a bassa lega con classi TS30o e TS30a per applicazioni meccaniche
Dettagli del prodotto
Tubo saldato di precisione standard NF A49-341
,Tubo in acciaio a bassa lega di grado TS30o
,Tubo per applicazioni meccaniche di grado TS30a
NF A49-341 Tubo di acciaio a bassa lega saldato con precisione (TS30o / TS30a / TS34a / TS7a / TS42a)
Descrizione del materiale
Questo prodotto è untubi di acciaio a bassa lega saldati con precisioneè stato prodotto secondo la norma francese NF A49-341.applicazioni meccaniche, dove la precisione dimensionale, la qualità della cucitura della saldatura e la resistenza meccanica sono essenziali.difetti minimi, e una geometria trasversale coerente.
Specificità
-
Tipo di prodotto: tubi di acciaio saldati per uso meccanico
-
Standard: NF A49-341 (Tubes in acciaio Tubes saldate con precisione per applicazioni meccaniche)
-
Gradi/denominazioni: TS30o, TS30a, TS34a, TS7a, TS42a (e talvolta TS47a nella serie NF)
-
Diametri esterni tipici e spessori delle pareti: secondo la norma NF A49-341
-
Fabbricazione: saldata (precisione, probabile saldatura ad alta frequenza, eventualmente seguita da finitura)
Composizione chimica
| Grado | C (massimo) | Si (massimo) | Mn (massimo) | P (max) | S (max) |
|---|---|---|---|---|---|
| TS30o | 0.12 | 0.30 | 0.80 | 0.025 | 0.025 |
| TS30a | 0.12 | 0.30 | 0.80 | 0.025 | 0.025 |
| TS34a | 0.15 | 0.30 | 1.00 | 0.025 | 0.025 |
| TS7a | 0.09 | 0.30 | 0.60 | 0.025 | 0.025 |
| TS42a | 0.18 | 0.30 | 1.20 | 0.025 | 0.025 |
Proprietà meccaniche
| Grado | Forza di resa Rp0,2 (MPa, min) | Resistenza alla trazione Rm (MPa, min) | Allungamento A (%) | Riduzione dell'area Z (%) | Durezza Brinell (HBW, tipica o massima) |
|---|---|---|---|---|---|
| TS30o | 250 | 390 | 18 | 40 | 120 |
| TS30a | 298 | 420 | 15 | 35 | 145 |
| TS34a | 330 | 480 | 14 | 30 | 165 |
| TS7a | 220 | 340 | 20 | 45 | 110 |
| TS42a | 360 | 520 | 12 | 25 | 190 |
Caratteristiche principali
-
Precisione dimensionale e strette tolleranze: Poiché si tratta di un prodotto a tubo "saldato con precisione", la geometria, la rettitudine e la rotondità sono rigorosamente controllate.
-
Buona resistenza meccanica: I tipi di leghe basse specificati forniscono una maggiore resistenza alla trazione e al rendimento rispetto ai tubi di carbonio leggeri, rendendoli adatti a parti meccaniche portanti.
-
Qualità della saldatura: La cucitura di saldatura è progettata per essere liscia, minimamente intrusiva e priva di difetti (fessure, inclusioni) come richiesto dalle applicazioni meccaniche.
-
Buona duttilità e robustezza: un'adeguata allungatura e riduzione della superficie consentono un certo grado di deformazione e redistribuzione delle sollecitazioni sotto carico.
-
Compatibilità con il trattamento termico: Questi gradi possono consentire trattamenti termici lievi (per esempio normalizzazione o ricottura) per perfezionare la microstruttura o alleviare le sollecitazioni, purché la precisione dimensionale non sia degradata.
-
Basso contenuto di lega: La lega è modesta, destinata a migliorare le proprietà meccaniche senza aumentare significativamente i costi o complicare il comportamento della saldatura.
Norme applicabili
-
NF A49-341: La norma principale per i tubi saldati con precisione per uso meccanico in Francia.
-
ASTM / Equivalenti internazionali: Non esiste un equivalente diretto ASTM elencato nel documento NF, ma standard di tubi meccanici simili (per tubi meccanici saldati a carbonio/lega) potrebbero essere ASTM A513 o ASTM A519,anche se differiscono nel campo di applicazione.
-
ISO / EN / GOST: la norma NF è specifica per la NF francese A49; può essere possibile un riferimento incrociato alle norme EN o ISO per i tubi meccanici, ma deve essere convalidata caso per caso.
-
Altre norme NF A49: La serie NF A49 comprende norme correlate (ad esempio NF A49-343, NF A49-145) che disciplinano altri tipi di tubi saldatissimi.
Se è richiesta una particolare designazione ISO o EN (per il commercio transfrontaliero), posso verificare gli equivalenti.
Campi di applicazione
In generale, i tubi saldati di precisione NF A49-341 sono utilizzati iningegneria meccanica / costruzione di macchine / meccanismiPiù specificamente:
-
Componenti della macchina: alberi, barre, tubi guida, supporti cilindrici
-
Automazione e robotica: attuatori lineari, barre a pistoni, elementi telescopici
-
Sistemi automobilistici/veicoli: collegamento di sterzo, barre stabilizzatrici, tubi strutturali di sospensione
-
Linee idrauliche/pneumatiche (in ruoli non a pressione): tubi di montaggio strutturali, manicotti protettivi
-
Fabbricazione di attrezzature e attrezzature: apparecchi, apparecchi di prova, bracci di supporto
D: Lei è una società commerciale o un produttore?
A: produttore, può anche fare trading.
D: Quanto tempo avete per consegnare?
R: In generale, sono 10-15 giorni se le merci sono in magazzino, o sono 30-40 giorni se le merci non sono in magazzino,
E' in base alla quantità.
D: Fornisci dei campioni? Sono gratuiti o extra?
A: Sì, potremmo offrire il campione gratuitamente, ma dobbiamo pagare il costo del trasporto.
D: Quali sono i vostri termini di pagamento?
R: Pagamento <=2000USD, 100% in anticipo. Pagamento>=2000USD, 30% T/T in anticipo, saldo prima della spedizione.
Se avete altre domande, pls sentitevi liberi di contattarmi.
-
