Tubo di mandrello trascinato ERW Tubo di acciaio di lega saldato per apparecchiature meccaniche
Dettagli del prodotto
Tubi in acciaio DOM per attrezzature meccaniche
,Tubo in acciaio legato saldato ERW
,Tubo trafilato su mandrino con garanzia

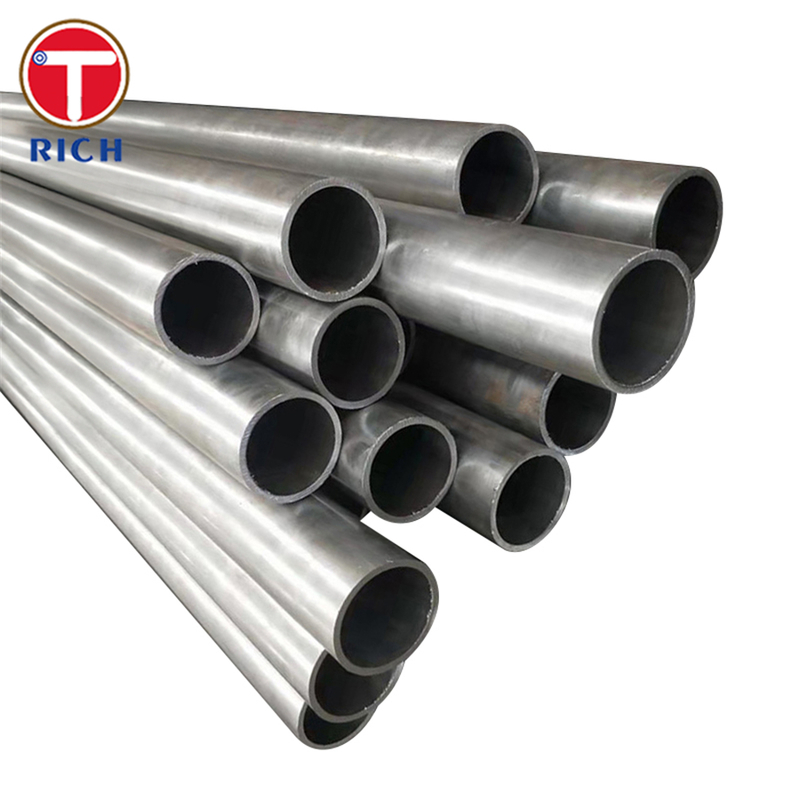

Tubi Drawn Over Mandrel Tubing ERW in acciaio legato per attrezzature meccaniche
Tubo in acciaio legato saldato ERW Drawn‑Over‑Mandrel (DOM) viene prodotto trafilando a freddo un tubo saldato a resistenza elettrica (ERW) attraverso un mandrino per ottenere dimensioni precise, superfici interne lisce e proprietà meccaniche migliorate. Combina l'economicità della fabbricazione ERW con prestazioni meccaniche simili a quelle dei tubi senza saldatura. I diametri esterni tipici variano da 12 mm a 114 mm, spessori delle pareti da 1,5 mm a 6 mm e lunghezze fino a 12 m, con tolleranze che soddisfano o superano i requisiti ASTM A519 DOM. L'elevata resistenza allo snervamento, le strette tolleranze dimensionali e l'eccellente finitura superficiale lo rendono ideale per componenti meccanici di precisione.
Descrizione del materiale
I tubi Drawn‑Over‑Mandrel iniziano come acciaio a nastro ERW che viene saldato longitudinalmente, quindi trafilato a freddo attraverso un mandrino. Il processo di trafilatura a freddo affina la microstruttura, elimina le discontinuità della zona di saldatura e conferisce maggiore resistenza e migliore circolarità rispetto all'ERW saldato. La lega di base è acciaio al carbonio-molibdeno a composizione chimica controllata, che offre una combinazione equilibrata di resistenza, tenacità e lavorabilità.
Specifiche
-
Diametro esterno (OD): 12 mm – 216 mm
-
Spessore della parete: 1 mm – 80 mm
-
Lunghezza: Fino a 12 m (lunghezze personalizzate disponibili)
-

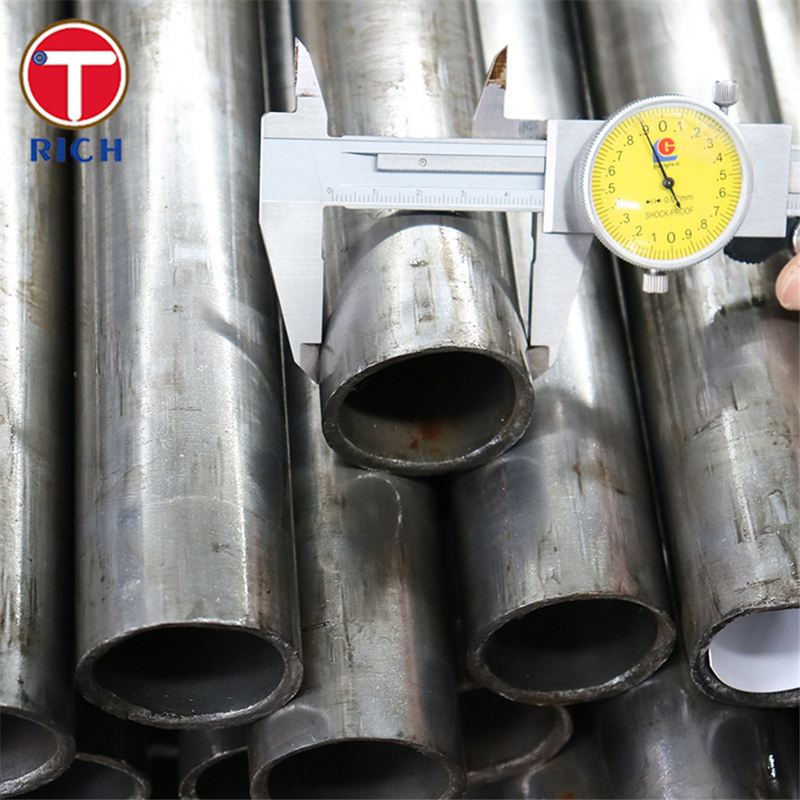

Tolleranze (OD/Parete): ± 0,05 mm / ± 0,10 mm (in conformità con ASTM A519 DOM)
-
Finitura superficiale: Interna Ra ≤ 0,8 µm; esterna nera trafilata o lucidatura opzionale
Composizione chimica
| Grado | C (%) | Mn (%) | Si (%) | Cr (%) | Mo (%) | Ni (%) | P (max) (%) | S (max) (%) |
|---|---|---|---|---|---|---|---|---|
| AISI 1026 | 0,22–0,28 | 0,60–0,90 | 0,15–0,35 | – | – | – | ≤ 0,040 | ≤ 0,050 |
| AISI 4130 | 0,280–0,330 | 0,40–0,60 | 0,15–0,30 | 0,80–1,10 | 0,15–0,25 | – | 0,035 | 0,040 |
| AISI 4140 | 0,380–0,430 | 0,75–1,00 | 0,15–0,30 | 0,80–1,10 | 0,15–0,25 | – | 0,035 | 0,040 |
| AISI 4340 | 0,370–0,430 | 0,600–0,800 | 0,150–0,300 | 0,700–0,900 | 0,200–0,300 | 1,65–2,00 | ≤ 0,035 | ≤ 0,040 |
| AISI 8620 | 0,18–0,23 | 0,70–0,90 | – | – | – | – | – | – |
Proprietà meccaniche
| Grado | Resistenza alla trazione (MPa) | Resistenza allo snervamento (MPa) | Allungamento (%) |
|---|---|---|---|
| AISI 1026 | 490 | 415 | 15 |
| AISI 4130 | 560 | 460 | 21,5 |
| AISI 4140 | 655 | 415 | 25,7 |
| AISI 4340 | 930–1080 | 830–980 | ≥ 12 |
| AISI 8620 | ~540 | ~385 | ~20 |
Caratteristiche principali
-
Alta precisione: Tolleranze dimensionali strette ed eccellente rotondità.
-
Maggiore resistenza: La trafilatura a freddo produce resistenze allo snervamento fino a ~980 MPa per gradi ad alta lega.
-
Superficie interna liscia: Ideale per rivestimenti di cilindri idraulici e applicazioni di cuscinetti.
-
Buona lavorabilità: Soprattutto in condizioni di ricottura per facilitare la fabbricazione.
-
Proprietà uniformi: Microstruttura della zona di saldatura controllata per prestazioni costanti.
Conformità agli standard
-
ASTM A519/A519M: Specifiche standard per tubi meccanici ERW – condizione DOM.
-
EN 10305-1/2: Tubi di precisione saldati trafilati a freddo – acciaio non legato e acciaio legato.
-
GOST 8732-78: Tubi di precisione senza saldatura – finitura a freddo.
-
JIS G3445: Tubi in acciaio al carbonio per strutturazione meccanica – trafilati a freddo.
-
GB 3639: Tubi di precisione senza saldatura in acciaio al carbonio trafilati a freddo.
Aree di applicazione
Campi generali:
-
Idraulica e pneumatica: Aste, rivestimenti, pistoni per cilindri.
-
Automotive: Componenti dello sterzo, bracci delle sospensioni, alberi di trasmissione.
-
Macchinari industriali: Alberi, perni, rulli per ingranaggi.
-
Aerospaziale e difesa: Attuatori del carrello di atterraggio, collegamenti di controllo.
-
Attrezzature edili: Bracci idraulici, gambe di sollevamento.
Usi specifici all'interno di ogni campo:
-
Cilindri idraulici: Rivestimenti per tubi DOM per una tenuta liscia e un'usura minima.
-
Sistemi di sterzo: Tiranti e bracci di trascinamento che richiedono un'elevata resistenza a fatica.
-
Gruppi di ingranaggi: Tubi a foro di precisione per alberi pignone e rulli.
-
Attuatori del carrello di atterraggio: Tubi con microstruttura resistente alla fatica.
-
Bracci di gru e sistemi di sollevamento: Tubi ad alta resistenza che resistono alla flessione e alla torsione.
Q: Sei una società commerciale o un produttore?
A: produttore, può anche fare trading.
Q: Quanto tempo è il tuo tempo di consegna?
A: Generalmente parlando, sono 10-15 giorni se la merce è in stock, oppure sono 30-40 giorni se la merce non è in stock, è in base alla quantità.
Q: Fornite campioni? è gratuito o extra?
A: Sì, potremmo offrire il campione gratuitamente, ma è necessario pagare il costo del trasporto.
Q: Quali sono i tuoi termini di pagamento?
A: Pagamento=2000USD, 30% T/T in anticipo, saldo prima della spedizione.
Se hai un'altra domanda, non esitare a contattarmi.
-
