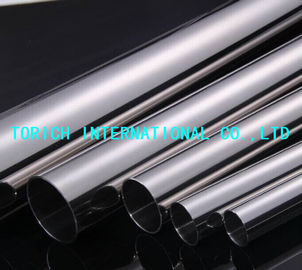

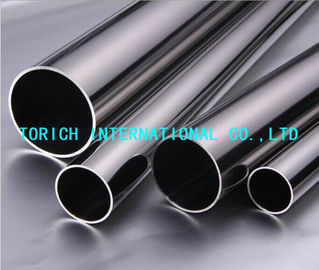

Metropolitana temprata luminosa dell'acciaio inossidabile EN10216-5, tubo senza saldatura dell'acciaio inossidabile
Dettagli del prodotto
tubatura temprata dell'acciaio inossidabile
,tubo temprato
EN10216-5 Tubi in acciaio inossidabile senza cuciture e ricoperti di calore lucido per uso a pressione Condizioni tecniche di consegna
EN10216-5 Tubi in acciaio senza saldature per uso a pressione Condizioni tecniche di consegna
Nome del prodotto:Tubi di acciaio senza cuciture
Applicazione:Finalità della pressione Condizioni tecniche di consegna
Classi di acciaio - EN 10088-1
- acciai austenitici (acciai resistenti alla corrosione o alla scorrevolezza)
- acciai austenitici-ferritici
Processo di fabbricazione e condizione di consegna:
I tubi sono fabbricati con un processo senza cuciture, sia il rifinito caldo che il rifinito a freddo sono applicabili.
La condizione di "finitura a caldo" e "finitura a freddo" è a discrezione del fabbricante.
Condizioni di consegna:
| I simboli | Tipi di condizioni di consegna | Condizione della superficie |
| HFD | Trattamento termico finito a caldo, descalcificato | Pulito metallico |
| CFD | Trattamento termico finito a freddo, descalcificato | Pulito metallico |
| CFA | Fermate a freddo, ricotte | di larghezza superiore a 20 mm |
| CFG | Trattamento termico finito a freddo, macinato | Il tipo e il grado di rugosità devono essere concordati al momento dell'ordine. |
| PFP | Trattamento termico finito a freddo, lucidato | Polito metallico lucido, il tipo e il grado di rugosità sono concordati al momento dell'inquadratura e dell'ordine |
| a Una combinazione delle diverse condizioni può essere concordata al momento dell'indagine e dell'ordinanza
b I simboli rappresentano l'abbreviazione del tipo di condizione.CvecchioFinnescatoDaumentato
La domanda e l'ordine devono indicare se il requisito di rugosità si applica al dispositivo interno o superficie esterna del tubo, o interno ed esterno | ||
Tabella 1 Composizione chimica (analisi della fusione) degli acciai austenitici resistenti alla corrosione, in % di massa (continua)
| Classe di acciaio | C massimo | - Sì. | M | P massimo | S massimo | N | Cr | Cu | Mo. | Nb | Ni | Ti | Altri | ||
| Nome dell'acciaio | Numero di acciaio | ||||||||||||||
| X2CrNi18-9 | 1.4307 | 0.030 | ≤ 1.00 | ≤ 2.00 | 0.040 | 0.015b | ≤ 0.11 | 17.50 a 19.50 | - | - | - | 8.00 a 10.00c | - | - | |
| X2CrNi19-11 | 1.4306 | 0.030 | ≤ 1.00 | ≤ 2.00 | 0.040 | 0.015b | ≤ 0.11 | 18.00 a 20.00 | - | - | - | 10.00 a 12.00d | - | - | |
| X2CrNiN18-10 | 1.4311 | 0.030 | ≤ 1.00 | ≤ 2.00 | 0.040 | 0.015 | 0.12- 0.22 | 17.00 a 19.50 | - | - | - | 8.50 a 11.50 | - | - | |
| X5CrNi18-10 | 1.4301 | 0.07 | ≤ 1.00 | ≤ 2.00 | 0.040 | 0.015b | ≤ 0.11 | 17.00 a 19.50 | - | - | - | 8.00 a 10.50 | - | - | |
| X6CrNiTi18 - 10 | 1.4541 | 0.08 | ≤ 1.00 | ≤ 2.00 | 0.040 | 0.015 | - | 17.00 a 19.00 | - | - | - | 9.00 a 12.00d | 5xC a 0.70 | - | |
| X6CrNiNb18 - 10 | 1.4550 | 0.08 | ≤ 1.00 | ≤ 2.00 | 0.040 | 0.015 | - | 17.00 a 19.00 | - | - | 10xC a 1.00 | 9.00 a 12.00d | - | - | |
| X1CrNi25-21 | 1.4335 | 0.020 | ≤ 0.25 | ≤ 2.00 | 0.025 | 0.010 | ≤ 0.11 | 24.00 a 26.00 | - | ≤ 0.20 | - | 20.00 a 22.00 | - | - | |
| X2CrNiMo17-12-2 | 1.4404 | 0.030 | ≤ 1.00 | ≤ 2.00 | 0.040 | 0.015b | ≤ 0.11 | 16.50 a 18.50 | - | 2.00 a 2.50 | - | 10.00 a 13.00e | - | - | |
| X5CrNiMo17-12-2 | 1.4401 | 0.07 | ≤ 1.00 | ≤ 2.00 | 0.040 | 0.015b | ≤ 0.11 | 16.50 a 18.50 | - | 2.00 a 2.50 | - | 10.00 a 13.00 | - | - | |
| X1CrNiMoN 25-22-2 | 1.4466 | 0.020 | ≤ 0.70 | ≤ 2.00 | 0.025 | 0.010 | 0.10 a 0.16 | 24.00 a 26.00 | - | 2.00 a 2.50 | - | 21.00 a 23.00 | - | - | |
| X6CrNiMoTi 17-12-2 | 1.4571 | 0.08 | ≤ 1.00 | ≤ 2.00 | 0.040 | 0.015b | - | 16.50 a 18.50 | - | 2.00 a 2.50 | - | 10.50 a 13.50c | 5xC a 0.70 | - | |
| X6CrNiMoNb 17-12-2 | 1.4580 | 0.08 | ≤ 1.00 | ≤ 2.00 | 0.040 | 0.015 | - | 16.50 a 18.50 | - | 2.00 a 2.50 | 10xC- 1.00 | 10.50 a 13.50 | - | - | |
| X2CrNiMoN 17-13-3 | 1.4429 | 0.030 | ≤ 1.00 | ≤ 2.00 | 0.040 | 0.015 | 0.12 a 0.22 | 16.50 a 18.50 | - | 2.00 a 3.00 | - | 11.00 a 14.00d | - | - | |
| X3CrNiMo17 -13-3 | 1.4436 | 0.05 | ≤ 1.00 | ≤ 2.00 | 0.040 | 0.015b | ≤ 0.11 | 16.50 a 18.50 | - | 2.00 a 3.00 | - | 10.50 a 13.00d | - | - | |
| X2CrNiMo18-14-3 | 1.4435 | 0.030 | ≤ 1.00 | ≤ 2.00 | 0.040 | 0.015b | ≤ 0.11 | 17.00 a 19.00 | - | 2.00 a 3.00 | - | 12.50 a 15.00 | - | - | |
| X2CrNiMoN17 - 13-5 | 1.4439 | 0.030 | ≤ 1.00 | ≤ 2.00 | 0.040 | 0.015 | 0.12 a 0.22 | 16.50 a 18.50 | - | 4.00 a 5.00 | - | 12.50 a 14.50 | - | - | |
| Classe di acciaio | C massimo | - Sì. | M | P massimo | S massimo | N | Cr | Cu | Mo. | Nb | Ni | Ti | Altri | ||
| Nome dell'acciaio | Nome dell'acciaio | ||||||||||||||
| X1NiCrMoCu 31-27-4 | 1.4563 | 0.020 | ≤ 0.70 | ≤ 2.00 | 0.030 | 0.010 | ≤ 0.11 | 26.00 a 28.00 | 0.70 a 1.50 | 3.00 a 4.00 | - | 30.00 a 32.00 | - | - | |
| X1NiCrMoCu 25-20-5 | 1.4539 | 0.020 | ≤ 0.70 | ≤ 2.00 | 0.030 | 0.010 | ≤ 0.15 | 19.00 a 21.00 | 1.20 a 2.00 | 4.00 a 5.00 | - | 24.00 a 26.00 | - | - | |
| X1CrNiMoCuN 20-18-7 | 1.4547 | 0.020 | ≤ 0.70 | ≤ 1.00 | 0.030 | 0.010 | 0.18 a 0.25 | 19.50 a 20.50 | 0.50 a 1.00 | 6.00 a 7.00 | - | 17.50 a 18.50 | - | - | |
| X1NiCrMoCuN 25-20-7 | 1.4529 | 0.020 | ≤ 0.50 | ≤ 1.00 | 0.030 | 0.010 | 0.15 a 0.25 | 19.00 a 21.00 | 0.50 a 1.50 | 6.00 a 7.00 | - | 24.00 a 26.00 | - | - | |
| X2NiCrAlTi32-20 | 1.4558 | 0.030 | ≤ 0.70 | ≤ 1.00 | 0.020 | 0.015 | - | 20.00 a 23.00 | - | - | - | 32.00 a 35.00 | 8x(C+N) a 0.60 | Al:0.15 - A zero.45 | |
Opzione 3È specificato un tenore di zolfo compreso tra lo 0,015% e lo 0,030%.
| |||||||||||||||
Tabella 2 Composizione chimica (analisi della fusione) degli acciai austenitici resistenti al sollevamento, in % di massa
| Classe di acciaio | C massimo | - Sì. | M | P massimo | S massimo | N | Cr | Cu | Mo. | Nb | Ni | Ti | Altri | |
| Nome dell'acciaio | Nome dell'acciaio | |||||||||||||
| X6CrNi18-10 | 1.4948 | 0.04 a 0.08 | ≤ 1.00 | ≤ 2.00 | 0.035 | 0.015 | ≤ 0.11 | 17.00 a 19.00 | - | - | - | 8.00 a 11.00 | - | - |
| X7CrNiTi18-10 | 1.4940 | 0.04 a 0.08 | ≤ 1.00 | ≤ 2.00 | 0.040 | 0.015 | ≤ 0.11 | 17.00 a 19.00 | - | - | - | 9.00 a 13.00 | 5x ((C+N) Per 0.80 |
|
| X7CrNiNb18-10 | 1.4912 | 0.04 a 0.10 | ≤ 1.00 | ≤ 2.00 | 0.040 | 0.015 | ≤ 0.11 | 17.00 a 19.00 | - | - | 10xC a 1.20 | 9.00 a 12.00 |
|
|
| X6CrNiTiB18-10 | 1.4941 | 0.04 a 0.08 | ≤ 1.00 | ≤ 2.00 | 0.035 | 0.015 | - | 17.00 a 19.00 | - | - | - | 9.00 a 12.00 | 5xCto 0.80 | B:0.0015 a 0.0050 |
| X6CrNiMo17-13-2 | 1.4918 | 0.04 a 0.08 | ≤ 0.75 | ≤ 2.00 | 0.035 | 0.015 | ≤ 0.11 | 16.00 a 18.00 | - | 2.00 a 2.50 |
| 12.00 a 14.00 | - |
|
| X5NiCrAlTi31-20 ((+RA)b | 1.4958 (+RA) | 0.03 a 0.08 | ≤ 0.70 | ≤ 1.50 | 0.015 | 0.010 | - | 19.00 a 22.00 | ≤ 0.50 | - | ≤ 0.10 | 30.00 a 32.50 | 0.20 a 0.50 | Al:0.20 a 0.50 Al+Ti: ≤ 0.70 Co: ≤ 0.5 Ni+Co =30.0 fino a 32.5 |
| X8NiCrAlTi32-21 | 1.4959 | 0.05 a 0.10 | ≤ 0.70 | ≤ 1.50 | 0.015 | 0.010 | - | 19.00 a 22.00 | ≤ 0.50 | - | - | 30.00 a 34.00 | 0.25 a 0.65 |
|
| X3CrNiMoBN17-13-3 | 1.4910 | ≤ 0.04 | ≤ 0.75 | ≤ 2.00 | 0.035 | 0.015 | 0.10 a 0.18 | 16.00 a 18.00 | - | 2.00 a 3.00 | - | 12.00 a 14.00 | - |
|
| X8CrNiNb16-13 | 1.4961 | 0.04 a 0.10 | 0.30 a 0.60 | ≤ 1.50 | 0.035 | 0.015 | - | 15.00 a 17.00 | - | - | 10xC a 1.20 | 12.00 a 14.00 | - |
|
| X8CrNiMoVNb16-13 | 1.4988 | 0.04 a 0.10 | 0.30 a 0.60 | ≤ 1.50 | 0.035 | 0.015 | 0.06 a 0.14 | 15.50 a 17.50 | - | 1.10 a 1.50 | 10xC a 1.20 | 12.50 a 14.50 | - |
|
| X8CrNiMoNb16-16 | 1.4981 | 0.04 a 0.10 | 0.30 a 0.60 | ≤ 1.50 | 0.035 | 0.015 | - | 15.50 a 17.50 | - | 1.60 a 2.00 | 10xC a 1.20c | 15.50 a 17.50 | - |
|
| X10CrNiMoMn NbVB15-10-1 | 1.4982 | 0.06 a 0.15 | 0.20 a 1.00 | 5.50 a 7.00 | 0.035 | 0.015 | - | 14.00 a 16.00 | - | 0.80 a 1.20 | 0.75 a 1.25 | 9.00 a 11.00 | - |
|
| ||||||||||||||
Tabella 3 Composizione chimica (analisi della fusione) di acciai austenitici-ferritici, in % di massa
| Classe di acciaio | C massimo | - Sì. | M | P massimo | S massimo | N | Cr | Cu | Mo. | Ni | Altri | |
| Nome dell'acciaio | Numero di acciaio | |||||||||||
| X2CrNiMoN22-5-3 | 1.4462 | 0.030 | ≤ 1.00 | ≤ 2.00 | 0.035 | 0.015 | 0.10 a 0.22 | 21.00 fino al 23.00 | - | 2.50 a3.50 | 4.50 a6.50 |
|
| X2CrNiMoSi18-5-3 | 1.4424 | 0.030 | 140 a 2.00 | 1.20 a 2.00 | 0.035 | 0.015 | 0.05 a 0.10 | 18.00 - A 19 anni.00 | - | 2.50 a3.00 | 4.50 - A cinque.20 |
|
| X2CrNiN23-4b | 1.4362 | 0.030 | ≤ 1.00 | ≤ 2.00 | 0.035 | 0.015 | 0.05 a 0.20 | 22.00 Al 24.00 | 0.10 a 0.60 | 0.10 a 0.60 | 3.50 - A cinque.50 |
|
| X2CrNiMoN25-7-4b | 1.4410 | 0.030 | ≤ 1.00 | ≤ 2.00 | 0.035 | 0.015 | 0.20 a 0.35 | 24.00 fino al 26.00 | - | 3.00 a4.50 | 6.00 A otto.00 |
|
| X2CrNiMoCuN25-6-3 | 1.4507 | 0.030 | ≤ 0.70 | ≤ 2.00 | 0.035 | 0.015 | 0.15 a 0.30 | 24.00 fino al 26.00 | 1.00 a 2.50 | 2.70 a4.00 | 5.50 A 7.50 |
|
| X2CrNiMoCuWN25-7-4 | 1.4501 | 0.030 | ≤ 1.00 | ≤ 1.00 | 0.035 | 0.015 | 0.20 a 0.30 | 24.00 fino al 26.00 | 0.50 a 1.00 | 3.00 a4.00 | 6.00 A otto.00 | W:0.50 a1.00 |
| ||||||||||||
Referenze normative:
EN10002-1, Materiali metallici - Prova di trazione - Parte 1: Metodo di prova a temperatura ambiente
EN10002-5, Materiali metallici - Prova di trazione - Parte 5: Metodo di prova a temperatura elevata
EN10020:2000, Definizione e classificazione delle classi di acciaio
EN10021:1993 Requisiti tecnici generali di consegna per i prodotti in acciaio e ferro
EN10027-1, Sistemi di designazione dell'acciaio - Parte 1
EN10027-2, Sistemi di designazione per l'acciaio - Parte 2: Sistemi numerici
EN10028-2, Prodotti piatti in acciaio per uso a pressione - Parte 7: acciai inossidabili
EN10045, Materiali metallici - Prova di impatto Charpy - Parte 1: metodo di prova
EN10052, Vocabolario dei termini per il trattamento termico dei prodotti ferrosi.
EN10088-1, Acciai inossidabili - Parte 1: Elenco degli acciai inossidabili
EN10204, Prodotti metallici - Tipi di documenti di ispezione
EN 10233, Materiali metallici - Tubo - Prova di appiattimento
EN10234, Materiali metallici - Tubo - Prova di espansione a deriva
EN10236, Materiali metallici - Prova di espansione del tubo - anello
Codice EN 10236 Materiali metallici - Tubo - Anelloprova di trazione
EN10246-2, Prova non distruttiva dei tubi in acciaio - Parte 2:Prova automatica di corrente di vortice di tubi in acciaio austenitici e ferritico-austenitici senza saldatura e saldaturi (esclusi saldaturi ad arco sommerso) per la verifica della tenuta idraulica
EN10246-6, Prova non distruttiva dei tubi in acciaio - Parte 6:Test a ultrasuoni automatici di tubi di acciaio senza saldatura e saldaturi (esclusi i saldaturi ad arco sommerso) per la rilevazione di imperfezioni trasversali
EN10246-7, Prova non distruttiva dei tubi in acciaio - Parte 7:Prova ultrasonica automatica completa della periferia di tubi in acciaio senza saldatura e saldaturi (esclusi i tubi saldaturi ad arco sommerso) per la rilevazione di imperfezioni longitudinali
EN10246-17, Prova non distruttiva dei tubi d'acciaio - Parte 17: prova ad ultrasuoni delle estremità dei tubi senza cuciture e saldati per rilevare le imperfezioni laminari.
EN10256, Prova non distruttiva di tubi in acciaio - Qualifica e competenza del personale di prova non distruttiva dei livelli 1 e 2
EN10168, Prodotti in acciaio b - Documenti di controllo - Elenco di informazioni e descrizione
EN 10266:2003, Tubi, accessori e profilati cavi strutturali in acciaio - Simboli e definizioni dei termini utilizzati nelle norme sui prodotti
EN ISO 377, Acciaio e prodotti in acciaio - Localizzazione e preparazione di campioni e provette per prove meccaniche (ISO 377:1997)
EN ISO 2566-1, Acciaio - Conversione dei valori di allungamento - Parte 1: Acciai a carbonio e a bassa lega (EN102566-1:1984)
EN ISO 643, Acciai Determinazione micrografica della dimensione apparente del grano (IOS643:2000)
EN ISO 1127, Tubi in acciaio inossidabile - Dimensioni, tolleranze e masse convenzionali per unità di lunghezza (ISO 1127:1992)
EN10266-2, Acciaio - Conversione dei valori di allungamento - Parte 2: acciai austenitici (ISO 2566-2:1984)
EN ISO 3651-2, Determinazione della resistenza alla corrosione intergranulare degli acciai inossidabili - Parte 2: Ferritici,acciai inossidabili austenitici e ferritico-austenitici (duplex) - prova di corrosione in supporti contenenti acido solforico (ISO 3651).2(1984)
EN ISO 14284, Acciaio e ferro - Prelievo e preparazione di campioni per la determinazione della composizione chimica (ISO 14284:1996)
CR 10260, Sistemi di designazione per l'acciaio - Simboli aggiuntivi
CR 10261, Circolare informativa ECISS 11 - Ferro e acciaio - Esame dei metodi di analisi chimica disponibili
-
