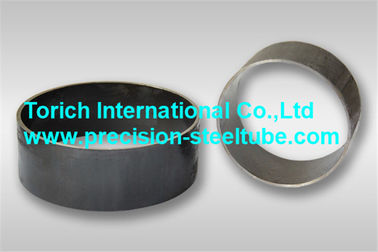

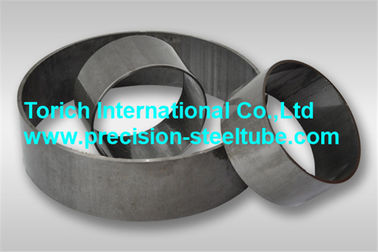

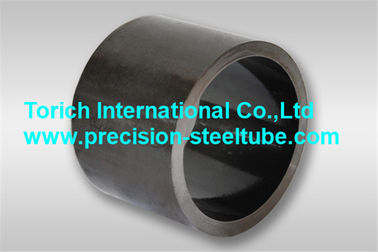

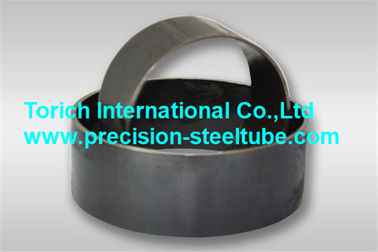

Tubi d'acciaio automobilistici di SAE J525, DOM disegnati sopra la tubatura del mandrino temprata
Dettagli del prodotto
tubo d'acciaio a basso tenore di carbonio
,Tubatura meccanica d'acciaio
SAE J525 Tubi in acciaio per l'automotive, tubi e tubi in acciaio per l'automotive
Rapido dettaglio:
SAE J525 Tubi di acciaio a basso tenore di carbonio saldati a freddo, ricottati per la piegatura e la combustione
Intervallo di dimensioni:O.D.:30-350mm W.T.:1-15mm L: 12000mm o tagliato in pezzi corti secondo la lunghezza specificata
Applicazioni:per la piegatura e la laminazione, parti auto
Prodotto:
Il tubo è realizzato in acciaio piatto laminato in forma tubolare, i cui bordi sono uniti e fusi con saldatura a resistenza elettrica.il tubo è normalizzato e sottoposto a un'operazione di estirpazione a freddo che deve comportare una riduzione minima del 15% delle sezioni trasversali, di cui l'8% consiste in una riduzione dello spessore della parete.il tubo deve essere normalizzato mediante un metodo a controllo atmosferico per produrre un prodotto finito che soddisfi tutti i requisiti di SAJ525.
Dimensioni e tolleranze:
Le tolleranze applicabili al diametro esterno e al diametro interno del tubo sono indicate nella tabella 1.
Le tolleranze applicabili allo spessore della parete del tubo sono indicate nella tabella 2
Le tolleranze dimensionali possono applicarsi solo a due delle tre dimensioni del tubo (OD, ID o parete)
Se non diversamente concordato tra il cliente e noi, le tolleranze dimensionali si applicano alle dimensioni del tubo OD e delle pareti.
| Tabella 1 - Tolleranza del diametro esterno dei tubi | |||||||
| Tubo nominale OD mm | Tolleranza OD ± mm | Tolleranza ID ± mm | |||||
| Fino a nove.50 | 0.05 | 0.05 | |||||
| Oltre 9,50 a 15,88 inclusive | 0.06 | 0.06 | |||||
| Oltre 15,88 a 50,80 inclusive | 0.08 | 0.08 | |||||
| Oltre 50,8 a 63,50 inclusive | 0.10 | 0.10 | |||||
| Oltre 63,50 a 76,20 inclusive | 0.13 | 0.13 | |||||
| Oltre 76,20 a 100,00 inclusi | 0.15 | 0.15 | |||||
| Tolleranza WT non superiore al 10% | |||||||
| Tabella 2 - Tolleranza allo spessore delle pareti dei tubi | |||||||
| Numero nominale Spessore della parete | OD nominale Attraverso 22 mm ± mm | OD nominale 22-48 mm ± mm | OD nominale 48-100 mm ± mm | ||||
| 0.89 | 0.05/0.05 | 0.05/0.05 | 0.05/0.05 | ||||
| 1.00 | 0.05/0.05 | 0.05/0.08 | 0.05/0.08 | ||||
| 1.25 | 0.05/0.05 | 0.05/0.08 | 0.05/0.08 | ||||
| 1.50 | 0.05/0.05 | 0.05/0.08 | 0.05/0.08 | ||||
| 1.65 | 0.05/0.05 | 0.05/0.08 | 0.05/0.08 | ||||
| 2.00 | 0.05/0.05 | 0.05/0.08 | 0.05/0.08 | ||||
| 2.11 | 0.05/0.05 | 0.05/0.08 | 0.05/0.08 | ||||
| 2.410 | 0.05/0.05 | 0.05/0.08 | 0.08/0.08 | ||||
| 2.500 | 0.05/0.08 | 0.05/0.10 | 0.08/0.08 | ||||
| 2.770 | 0.05/0.08 | 0.05/0.10 | 0.08/0.08 | ||||
| 3.000 | 0.05/0.08 | 0.05/0.10 | 0.08/0.08 | ||||
| 3.050 | 0.05/0.08 | 0.05/0.10 | 0.08/0.08 | ||||
| 3.40 | - | 0.05/0.10 | 0.08/0.08 | ||||
| 3.75 | - | 0.05/0.10 | 0.08/0.08 | ||||
| 4.00 | - | 0.08/0.10 | 0.08/0.10 | ||||
| 4.19 | - | 0.08/0.10 | 0.08/0.10 | ||||
| 4.57 | - | 0.10/0.10 | 0.08/0.13 | ||||
| 5.00 | - | 0.10/0.13 | 0.10/0.13 | ||||
| Tabella 2 - REQUISITI CHIMICI | |||||||
| Elemento | % | ||||||
| Carbonio | 0.06-0.18 | ||||||
| Fabbricazione a partire da: | 0.30 a 0.60 | ||||||
| Fossorprisi | 0.040 massimo | ||||||
| Sulfuro | 0.050 massimo | ||||||
| Tabella 3 - Proprietà meccaniche | |||||||
| Proprietà | Valore | ||||||
| Forza di resa, min. | 170 Mpa | ||||||
| Ultima Forza, min. | 310 Mpa | ||||||
| Allungamento in 50 mm, min | 35% | ||||||
| Durezza (Rockwell B),max | 65.00 | ||||||
-
