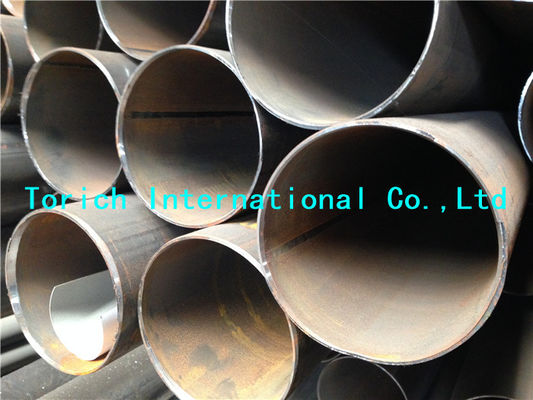

Tubi d'acciaio rotondi a grana fine HFW SAWH SAWL della lega saldati P460N di EN10217-3 P275NL1 P355NH
Dettagli del prodotto
tubatura dell'acciaio della saldatura
,Tubo d'acciaio saldato di resistenza elettrica
EN10217-3 P275NL1 P355NH P460N Tubi di acciaio rotondo di lega saldata di grano fine HFW SAWH SAWL
EN10217-3 Tubi di acciaio saldati a pressione - Condizioni tecniche di consegna
Parte 3: tubi in acciaio di lega di grana fine
Materiale:
Acciaio completamente sterminato, acciaio di grana fine con grana ferritica.
Nomi di acciaio:
Conformemente alla norma EN10027-1 e alla norma CR10260
Prodotto:
HFWSaldati ad alta frequenza
SAW Arco sommerso saldato - cucitura longitudinaleSAWH
- cucitura elicoidale -SawL
Procedura di saldatura:
Prova e ispezione della procedura di saldatura per tubi sommersi e saldatissimi (SAW) sono osservati e approvati in conformità con la norma EN10217-3
Apparizione e generale:
Le zone di saldatura sono libere da crepe, mancanza di fusione e mancanza di penetrazione
I tubi sono privi di difetti della superficie esterna che possono essere rilevati mediante esame visivo.
| Classe di acciaio | C massimo | - Sì. massimo | M | P massimo | S massimo | Cr massimo | Mo. massimo | Ni massimo | Al massimo | Cu massimo | N massimo | Nb massimo | Ti massimo | V. massimo | Nb+Ti+V massimo | |
| Nome dell'acciaio | Numero di acciaio | |||||||||||||||
| P275NL1 | 1.0488 | 0.16 | 0.40 | 0.50 a 1.50 | 0.025 | 0.020 | 0.30 | 0.08 | 0.50 | 0.020 | 0.30 | 0.020 | 0.05 | 0.03 | 0.05 | 0.05 |
| P275NL2 | 1.1104 | 0.015 | ||||||||||||||
| P355N | 1.0562 | 0.20 | 0.50 | 0.90 a 1.70 | 0.025 | 0.020 | 0.30 | 0.08 | 0.50 | 0.020 | 0.30 | 0.020 | 0.05 | 0.03 | 0.10 | 0.12 |
| P355NH | 1.0565 | 0.015 | ||||||||||||||
| P460N | 1.8905 | 0.20 | 0.60 | 1.00 a 1.70 | 0.025 | 0.020 | 0.30 | 0.10 | 0.80 | 0.020 | 0.70 | 0.020 | 0.05 | 0.03 | 0.20 | 0.22 |
| P460NH | 1.8935 | |||||||||||||||
| P460NL1 | 1.8915 | |||||||||||||||
| P460NL2 | 1.8918 | 0.015 | ||||||||||||||
EN10217-1 Parte 1: Tubi in acciaio non legato con caratteristiche specifiche a temperatura ambiente
EN10217-2 Parte 2: Tubi di acciaio non legato e legato saldati elettricamente con specifico livello elevato
proprietà di temperatura
EN10217-3 Parte 3:tubi di acciaio di lega di grana fine
EN10217-5 Parte 4: Tubi di acciaio non legato saldati elettricamente a bassa temperatura specificata
proprietà
EN10217-5 Parte 5: Tubi in acciaio non legato saldatisi ad arco sommerso con specifica bassa
proprietà di temperatura
EN10217-6 Parte 6: Tubi in acciaio non legato saldati ad arco sommerso con specifica bassa
proprietà di temperatura
EN10217-7 Parte 7: tubi in acciaio inossidabile.
Referenze normative:
EN 760, Consumabili di saldatura - Fluidi per la saldatura ad arco sommerso - Classificazione
EN 895, Provate distruttive su saldature in materiali metallici - Prova di trazione trasversale
EN 910: prove distruttive sulla saldatura in materiali metallici - prova di piegatura
EN1321, Provate distruttive sulle saldature in materiali metallici - Esame macroscopico e microscopico
di saldature
EN10002-1, Materiali metallici - Prova di trazione - Parte 1: Metodo di prova a temperatura ambiente
EN10002-5, Materiali metallici - Prova di trazione - Parte 5: Metodo di prova a temperatura elevata
EN10020, Definizioni e classificazione dei gradi di acciaio
EN10021, Requisiti tecnici generali di consegna per prodotti in acciaio e ferro
EN10027-1, Sistemi distruttivi degli acciai - Parte 1: Nomi degli acciai, principali simboli.
EN10027-2, Sistemi di designazione degli acciai - Parte 2: Sistemi numerici.
EN10045-1, Materiali metallici - Prova di impatto Charpy - Parte 1: Metodo di prova
EN10052, Vocabolario dei termini di trattamento termico dei prodotti ferrosi
EN10204, Prodotti metallici - Tipi di documenti di ispezione
EN10200, Tubi in acciaio senza saldatura e saldatura - Dimensioni e masse per unità di lunghezza
EN10233 Materiali metallici - Tubi - Prova di appiattimento
EN10234, Materiali metallici - Tubi - Prova di espansione a deriva
EN10236, Materiali metallici - Tubi - Anelli di prova di espansione
EN10237, Materiali metallici - Tubi - Prova di trazione dell'anello
EN10246-1, Prova non distruttiva di tubi in acciaio Parte 1: Prova elettromagnetica automatica di
tubi di acciaio ferromagnetici senza saldatura e saldatura (esclusi quelli saldaturi ad arco sommerso) per
verifica della tenuta idraulica
EN10246-3, Verifica non distruttiva dei tubi in acciaio - Parte 3: Verifica automatica della corrente di vortice dei tubi senza saldatura
e tubi di acciaio saldati (esclusi quelli saldati ad arco sommerso) per la rilevazione delle imperfezioni.
EN 10246-5 - Prova non distruttiva dei tubi in acciaio - Parte 5: Automazione magnetica completa delle periferie
sperimentazione delle perdite di trasduttore/flux di materiale senza cuciture e saldato (esclusi quelli saldati ad arco sommerso)
tubi di acciaio ferromagnetici per la rilevazione di imperfezioni longitudinali
EN 10246-6, Controllo non distruttivo dei tubi in acciaio - Parte 6: Controllo ultrasonico automatico completo delle periferie
tubi in acciaio senza saldature per il rilevamento di imperfezioni trasversali.
EN10247-7, Prova non distruttiva dei tubi in acciaio - Parte 7: Prova ultrasonica automatica completa periferica di
tubi di acciaio senza saldatura e saldature (esclusi quelli saldaturi ad arco sommerso) per la rilevazione di
imperfezioni longitudinali.
EN10246-8, Prova non distruttiva dei tubi in acciaio - Parte 8: Prova ultrasonica automatica della saldatura
una cucitura di tubi saldati elettricamente per il rilevamento di imperfezioni longitudinali.
EN10246-9, Prova non distruttiva dei tubi in acciaio - Parte 9: Prova ultrasonica automatica della saldatura
una cucitura di tubi sommersi saldati ad arco per il rilevamento di interferenze longitudinali e/o
imperfezioni trasversali.
EN 10246-10, Prova non distruttiva dei tubi in acciaio - Parte 10: prova radiografica della saldatura
per la rilevazione delle imperfezioni.
EN 10246-14, Prova non distruttiva dei tubi in acciaio - Parte 14: Prova ultrasonica automatica del
tubi di acciaio senza saldatura e saldature (esclusi quelli saldaturi ad arco sommerso) per la rilevazione di laminazioni
imperfezioni
EN 10246-15, Prova non distruttiva dei tubi in acciaio - Parte 15: Prova ultrasonica automatica di strisce/piastre
con una lunghezza massima di 20 mm o più, ma non superiore a 20 mm
EN10246-16, Prova non distruttiva dei tubi in acciaio - Parte 16: Prova ultrasonica automatica della zona
adiacente alla cucitura di saldatura di tubi di acciaio saldatura per la rilevazione di imperfezioni laminari
EN10246-17, Provvigionamento non distruttivo di tubi in acciaio - Parte 17: Provvigionamento automatico ad ultrasuoni delle estremità dei tubi
di acciaio, di acciaio inossidabile o saldato, per la rilevazione di imperfezioni laminarie
EN10256, Prova non distruttiva dei tubi in acciaio - Qualifica e competenza dei livelli 1 e 2
Personale della NDT
-
