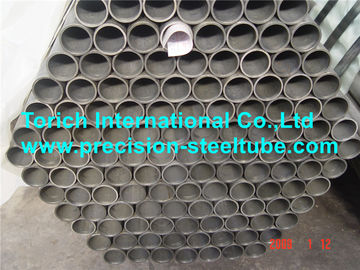

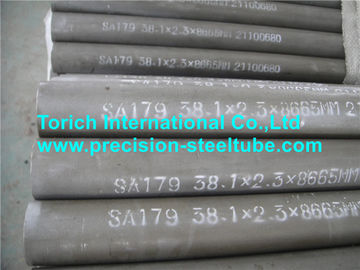

Tubi di caldaia senza cuciture in acciaio al carbonio per il servizio ad alta pressione
Tubi di caldaia in acciaio al carbonio senza saldatura per il servizio ad alta pressione
Spessore minimo della parete

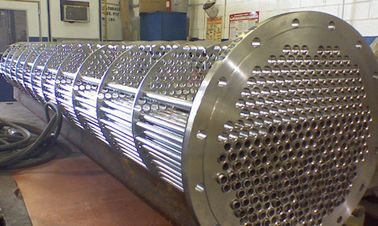

ASTM A192 Caldaie ad alta pressione senza saldature a freddo tubi scambiatori di calore in acciaio al carbonio Applicazioni:
per caldaie, super riscaldatori,
con una tensione di potenza di potenza superiore a 50 W;
Caldaie ad alta pressione,
Caldaie a vapore
Condensatori a freddo e servizi ad alta pressione,
Servizi di alta temperatura per costruzioni di caldaie
Intervallo di dimensioni:
OD:12.7-168 mm
W.T.: 1,0-15 mm
L:secondo le esigenze del cliente max 32000mm
Metodo di produzione per tubi per scambiatori di calore in acciaio al carbonio:
I tubi sono fabbricati con un processo senza saldature e sono applicabili sia la finitura a caldo che la finitura a freddo.
tubi per scambiatori di calore in acciaio al carbonioTrattamento termico
I tubi finiti a caldo non devono essere trattati termicamente.
I tubi finiti a freddo sono trattati termicamente dopo il passaggio finale di finitura a freddo a una temperatura pari o superiore a 1200 °F (± 650 °C)
Grado di acciaio e composizione chimica:
| C | 0.06-0.18 |
| M | 0.27-0.63 |
| P | ≤ 0.035 |
| S | ≤ 0.035 |
| - Sì. | ≤ 0.25 |
Proprietà meccaniche
Stretta di trazione: min ksi[Mpa] 47[325]
Punto di rendimento: min ksi[Mpa] 26[180]
Allungamento: ≥35%
Durezza
| Durezza Brinell | Numero di durezza di Rockwell |
| WT≥0,200 in ((5,1 mm) | WT<0,200 in ((5,1 mm) |
| 137HRB | 77HRB |
| Tolleranza per OD e WT ((SA-450/SA-450M) |
| OD in mm) | + | - | WT in mm) | + | - |
| <1''(25.4) | 0.10 | 0.10 | ≤ 1,1/2' ((38.1) | 20% | 0 |
| 1'''1'1'1'25.4'38.1) | 0.15 | 0.15 | >1,1/2'(38.2) | 22% | 0 |
| > 1,1/2' ′ < 2' ′8 | 0.20 | 0.20 | | | |
| 2' ′ < 2,1/2′ ((50,8 ′ 63,5) | 0.25 | 0.25 | | | |
| 2.1/2' ′<3' ′ ((63.5 ′ 76.2) | 0.30 | 0.30 | | | |
| 3''?? < 4' ((76.2?? 101.6) | 0.38 | 0.38 | | | |
| 4' ′ < 7.1/2′ ((101.6 ′ 190.5) | 0.38 | 0.64 | | | |
| > 7.1/2'9'190.5'228.6' | 0.38 | 1.14 | | | |
Prova meccanica:
Prova di appiattimento
Prova di accensione
Prova della flangia
Prova di durezza
Prova idrostatica
Documenti di riferimento:
ASTM A450/A 450M Sepcificazione per i requisiti generali per i tubi in acciaio a carbonio, leghe ferritiche e leghe austenitiche
ASTM A520 Specification for Supplementary Requirements for Seamless and Electric-Resistance-Welded Carbon Steel Tubular Products for High-Temperature Service Conforming to ISO Recommendations for Boiler Construction.
