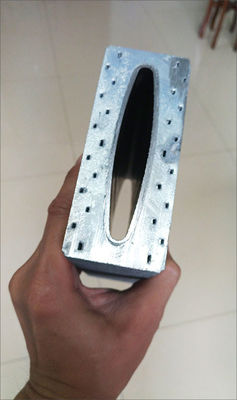

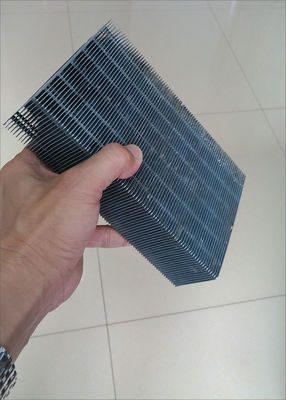

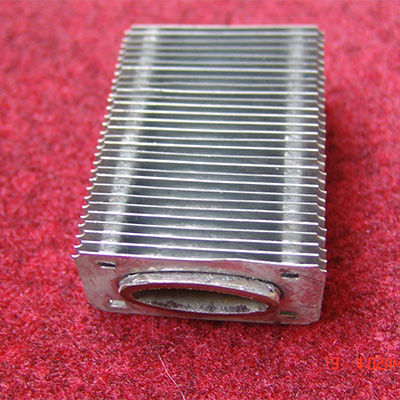

Tipo ellittico tubi alettati elicoidali piani dello scambiatore di calore di 2mm

Tubi a pinne tipo ellittico tubo piatto scambiatore di calore tubo a pinne elicoidale
Il tubo ellittico a pinne [1] è un elemento di scambio termico composto da un tubo ellittico di base e pinne esterne.tubi a pinne ellittici, tubi a pinne ellittici rotondi, tubi piatti ellittici a spirale, tubi a pinne ellittici a forma di H e così via.I tubi a pinne ovali stanno ricevendo attenzione a causa delle loro prestazioni superiori ai tubi a pinne tondiAttualmente, i tubi a pinne ellittiche sono ampiamente utilizzati in settori industriali come l'etilene e la raffinazione del petrolio.Il tubo a pinne ellittica è utilizzato come elemento di scambio termico ad alta efficienza nelle apparecchiature di scambio termicoLa bassa resistenza al flusso all'esterno del tubo e l'elevata efficienza dello scambio termico rendono l'apparecchiatura di scambio termico compatta, leggera, efficiente e miniaturizzata.Anche se la loro ricerca ha ottenuto molti risultati, c'è ancora molto lavoro di ricerca da svolgere.

Lunghezza del tubo:Per cliente

Dimensione della sezione trasversale del tubo:36 X 14 (mm X mm)

Spessore della parete del tubo:2 mm

Sezione trasversale del tubo della pinnaDimensioni: 55 X 26 (mm X mm)

Spessore della base della pinna:0.3 mm

Pianta della pinna: 2,4 mm (416 Fin/m)

Materiale del tubo:10 # (China Tube)

Materiale delle pinne:SPCC

Caratteristica:

(1) Rispetto ai tubi a pinne a tubo rotondo, i tubi a pinne ellittici sono più compatti, riducendo il volume complessivo dell'intero scambiatore di calore e riducendo così l'impronta.
(2) A causa delle caratteristiche di forma del tubo a pinne ellittiche, la resistenza del lato dell'aria è piccola e il coefficiente di trasferimento di calore tra i fluidi è aumentato;la resistenza termica nel tubo è relativamente piccola, che aumenta il trasferimento di calore del fluido nel tubo.
(3) L'area di trasferimento del calore di un tubo a pinne ellittica è maggiore di quella di un tubo rotondo con la stessa area di sezione trasversale.Questo perché la periferia di trasferimento di calore del tubo ellittico è relativamente lungo sotto la stessa area di sezione trasversale.
(4) Il tubo a pinna ellittica più comunemente utilizzato è una pinna di acciaio rettangolare, che ha una elevata resistenza e il tubo di base non è adatto al congelamento e alla crepa in inverno e ha una lunga durata di vita.
(5) Poiché il tubo a pinne ellittica può essere disposto in modo più compatto, la fila anteriore di tubi ha un impatto maggiore sulla fila posteriore.La distanza tra le pinne della fila posteriore dei tubi può essere aumentata per ridurre la resistenza al flusso al di fuori del tubo, ma il numero di file di tubi non deve essere troppo elevato. .
