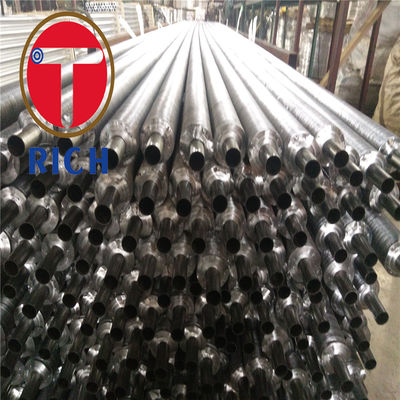

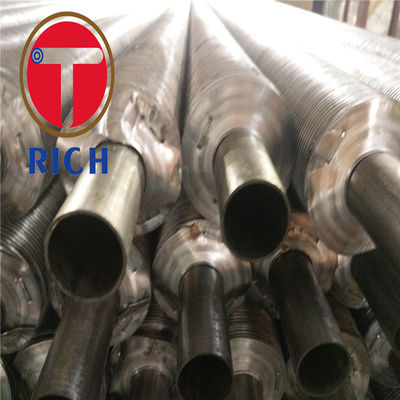

Tubatura alettata di acciaio inossidabile 316 di Astm A213 304
Dettagli del prodotto
tubatura alettata di acciaio inossidabile del astm a213
,tubatura alettata di acciaio inossidabile 304
,tubatura alettata di acciaio inossidabile 316
ASTM A213 304 316 Fino tubo connettore Fino tubo raffreddatore d'aria Fino tubo scambiatore di calore Fino tubo in acciaio inossidabile
I tubi a pinne sono utilizzati in applicazioni che comportano il trasferimento di calore da un fluido caldo a un fluido più freddo attraverso una parete di tubo.(1) la differenza di temperatura tra i due fluidi2) il coefficiente di trasferimento di calore tra ciascuno dei fluidi e la parete del tubo; e 3) la superficie a cui è esposto ciascun fluido.in cui la superficie esterna non è significativamente maggiore della superficie interna, il fluido con il coefficiente di trasferimento termico più basso determinerà il tasso di trasferimento termico complessivo.Quando il coefficiente di trasferimento termico del fluido all'interno del tubo è più volte superiore a quello del fluido all'esterno del tubo (ad esempio vapore all'interno e olio all'esterno), la velocità complessiva di trasferimento del calore può essere notevolmente migliorata aumentando la superficie esterna del tubo. the product of heat transfer coefficient for the outside fluid multiplied by the outside surface area is made to more closely match the product of the inside fluid heat transfer coefficient multiplied by the inside surface area.
Materiale del tubo di base:SA192 SMLS 31.8mmOD*2.9mmTHK*7260mmLG
Materiale delle pinne:CS; FPM67fins X 1,5 mm THK x 75 mm W x 160 mm H

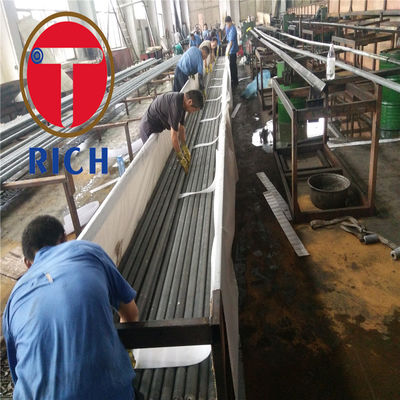

Processo di produzione:
Adotta la tecnologia a spirale di saldatura ad alta frequenza, la tecnologia brevettata nazionale con alimentatori ad alta frequenza come fonte di calore per riscaldare la striscia d'acciaio, il tubo d'acciaio allo stesso tempo,essere saldati insieme
Materiale:Acciaio, acciaio al carbonio, ecc.
OD a tubo nudo:25-63 mm di passo delle pinne: 8-30 mm Altezza delle pinne: < 200 mm Spessore delle pinne: 1,5-3,5 mm
| Nome | tubo di base (OD) mm | Pianta della pinna (mm) | lunghezza (m) | |||
| Min. | Max. | Min. | Max. | Min. | Max. | |
| tubi di pinna di alluminio estrusi | 12.7 | 51 | 2.1 | 10 | 0.5 | 20 |
| L/LL/KL tubo di pinna di alluminio | 19 | 51 | 2.1 | 3.2 | 0.5 | 15 |
| tubi di pinna di alluminio incorporati | 19 | 42 | 2.3 | 3.2 | 0.5 | 15 |
| Tubo a pinna bassa | 12.7 | 32 | 0.8 | 2 | 0.5 | 20 |
| Tubo a pinna a spirale | 12.7 | 70 | 0.5 | 20 | ||
| tubo a pinna a spirale ERW HF | 16 | 219 | 3 | 25 | 0.5 | 28 |
| ERW HF tubo a spirale a pinne dentate | 16 | 219 | 3 | 25 | 0.5 | 28 |
| Larghezza dentata ((mm) 10 min~26 max | profondità seghettata ((mm) 4 min~16 max | |||||
| Tubo con bocchette ERW | 89 | 200 | 16 | 50 | 2 | 15 |
| Tubo a pinna H/HH DC ERW | 25 | 51 | 9 | 25 | 1 | 15 |
| Pinne H/HH | Lunghezza ((mm) 60 min-150 max | Spessore ((mm) 1.5 min~4 max | Larghezza ((mm) 30 min~50 max | |||
Applicazioni
Esempi tipici di applicazioni in cui vengono utilizzati tubi a pinne sono i seguenti:
- Un'ampia varietà di economizers e unità di recupero del calore di scarico per utilizzare il calore dei gas di combustione delle caldaie, dei gas di scarico delle turbine a gas, degli inceneritori, ecc.
- Unità di disidratazione del glicolo
- Riscaldatori a combustione, quali vaporizzatori a GNL, pre-riscaldatori ad aria, riscaldatori a olio, ecc.
- Caldaie per serbatoi di asfalto
- Caldaie d'aria, quali quelle per compressori di acqua e di olio lubrificante
- Forni per l'essiccazione del legname e applicazioni simili
- Scaldaie per allevamenti e serre
-
