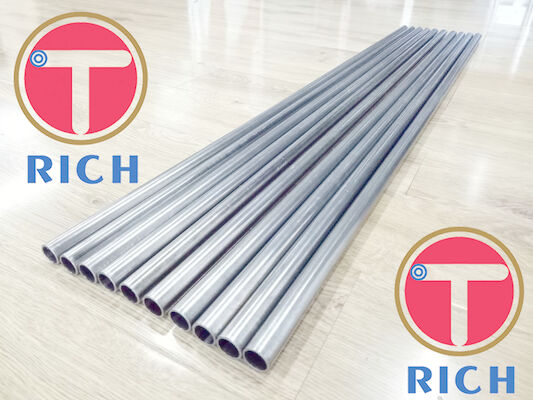

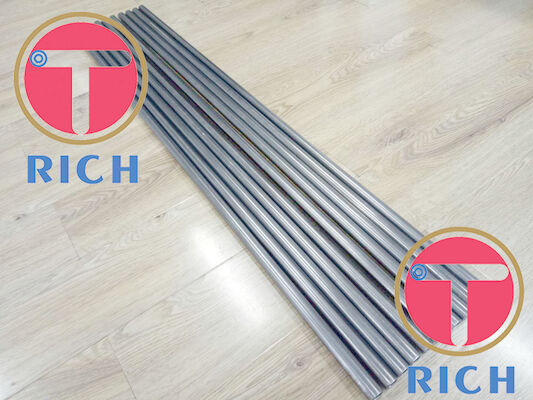

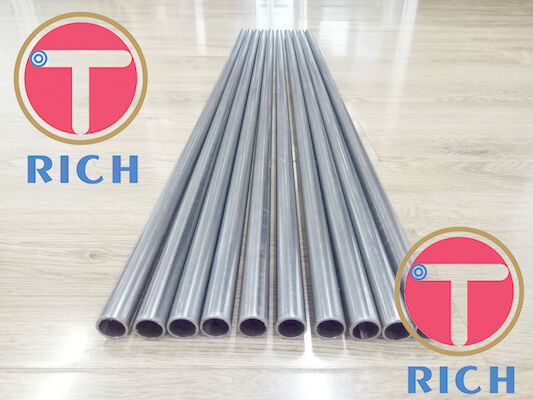

Tubo ad alta pressione dello scambiatore di calore ASTM A672 Efw

ASTM A672 Tubo di acciaio saldato a fusione elettrica per scambiatori di calore ad alta pressione

Portata

La presente specifica riguarda i tubi di acciaio: saldati per fusione elettrica con aggiunta di metallo di riempimento,con un'intensità di calore non superiore a 50 W,.Il trattamento termico può essere richiesto o meno per ottenere le proprietà desiderate o per soddisfare i requisiti del codice applicabile.Sono previsti requisiti supplementari per l'uso quando si desidera un test o un esame supplementare..

Intervallo di dimensioni

OD≥400 mm

WT≤75 mm

Documenti di riferimento

Norme ASTM:

A20/A20M Specifica per i requisiti generali per le lamiere di acciaio per recipienti a pressione

A370 Metodi di prova e definizioni per la prova meccanica dei prodotti in acciaio

A435/A435M Specifica per l'esame ad ultrasuoni a fascio rettilineo delle lamiere di acciaio

A530/A530M Specifica per i requisiti generali per i tubi specializzati in acciaio al carbonio e in acciaio legato

A5771A577M Specifica per l'esame ad ultrasuoni del raggio angolare delle lamiere di acciaio

A578/A578M Specifica per l'esame ad ultrasuoni a fascio rettilineo di lamiere di acciaio laminate per applicazioni speciali

E109 Metodo per l'ispezione delle particelle magnetiche in polvere secca; sostituito da E 709 (ritirato nel 1981) (4)

E138 Metodo per l'ispezione delle particelle magnetiche umide; sostituito da E 709 (ritirato nel 1981) (4)

E110 Metodo di prova per la durezza di indentamento dei materiali metallici utilizzando testatori di durezza portatili

E165 Pratica per l'esame dei penetranti liquidi per l'industria generale

E709 Guida per la prova delle particelle magnetiche

2.1.1 Specificativi delle lamiere di acciaio (tabella 1)

A204/A204M Specifica per piastre per recipienti a pressione, acciaio legato, molibdeno

A285/A285M Specifica per piastre per vasi a pressione, acciaio al carbonio, resistenza alla trazione bassa e intermedia

A299/A299M Specifica per piastre per vasi a pressione, acciaio al carbonio, silicio manganese

A302/A302M Specifica per piastre per vasi a pressione, acciaio in lega, manganese-molibdeno e manganese-molibdeno-nickel

A515/A515M Specifica per piastre di recipienti a pressione, acciaio al carbonio, per servizio a temperatura intermedia e superiore

A516/A516M Specifica per piastre di recipienti a pressione, in acciaio al carbonio, per il funzionamento a temperature moderate e basse

A533/A533M Specifica per piastre di recipienti a pressione, acciaio legato, smorzato e temperato, manganese-molibdeno e manganese-molibdeno-nickel

A537/A537M Specifica per piastre di recipienti a pressione, acciaio al silicio termicamente trattato, carbonio-manganese

Specifica della piastra

Esami

Prova di tensione, prova di piegatura con saldatura a guida trasversale, prova di pressione

Parametri del trattamento termico

Requisiti supplementari

1. prove di tensione e piegatura

• Test a V-notch di Charpy (per tubi con spessore nominale della parete pari o superiore a 13 mm)
• Prova di durezza
• Analisi del prodotto
• Metallografia
• Esame delle particelle magnetiche dei metalli comuni
• Esame delle particelle magnetiche del metallo saldato
• Esame del penetrante liquido dei metalli comuni
• Esame del penetrante liquido del metallo saldato
• Esame ad ultrasuoni a fascio rettilineo della piastra piatta-UT1
• Esame ad ultrasuoni a fascio rettilineo della piastra piatta-UT2
• Esame ad ultrasuoni a raggio angolare (placca di spessore inferiore a 50 mm) -UT3
