EN10305-1 in tondo smerigliatrice la metropolitana del cilindro idraulico

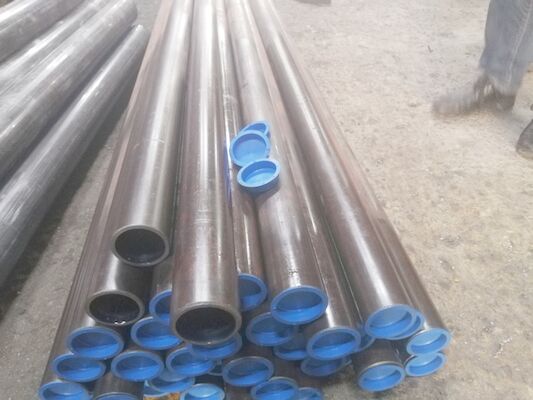

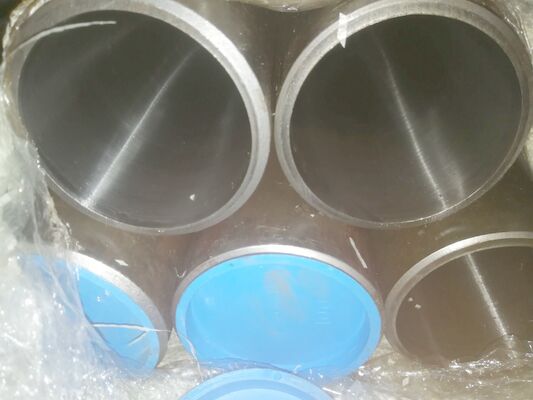

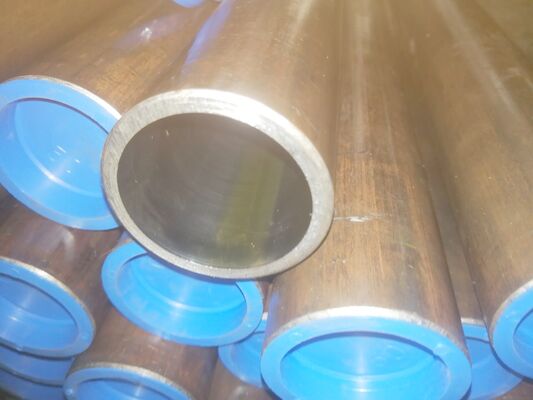

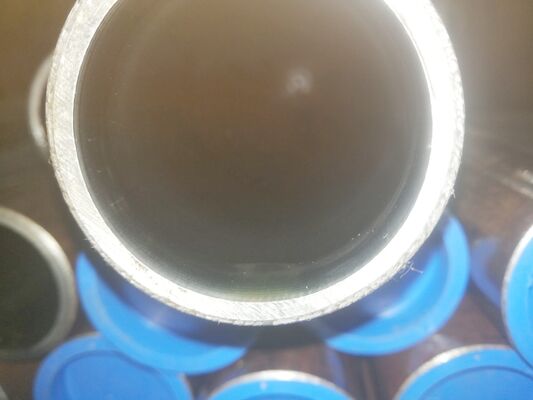

EN10305-1 Tubo a cilindro idraulico rotondo senza cuciture

Standard:EN 10305-1

Classe di acciaio:E 235 E 355 ecc.

Materiale:Classe di acciaio al carbonio e alle leghe

Dimensione: O.D.:6-380mm W.T.:1-35mm L:max12000mm

Tolleranza WT:+/- 0,15 mm

Metodo di produzione:Sgombero a freddo senza soluzione di continuità

Condizione di consegna:+Cc +LCc +SR +Ad +N NBK

Applicazioni:Catene e parti di cilindri idraulici/tubi di cilindri di olio/escavatori

a)Rm: resistenza alla trazione; ReH: resistenza alla trazione superiore; A: allungamento dopo la frattura
b:1Mpa=1N/mm2
c:A seconda del grado di lavorazione a freddo nel passaggio di finitura la resistenza al rendimento può essere quasi uguale alla resistenza alla trazione.
d:Ai fini del calcolo si raccomandano le seguenti relazioni:
per la condizione di consegna +C: ReH ≥0,8 Rm
per la condizione di consegna +LC: ReH ≥0,7 Rm
Ai fini del calcolo si raccomanda il seguente rapporto:ReH≥0,5Rm
e:Per i tubi con diametro esterno ≤ 30 mm e spessore della parete ≤ 3 mm i valori minimi di ReH sono inferiori di 10 Mpa ai valori indicati nella presente tabella
f:Per tubi con diametro esterno > 160 mm: ReH≥420Mpa

Nota:È disponibile anche acciaio di grado speciale, a seconda della richiesta del cliente.
