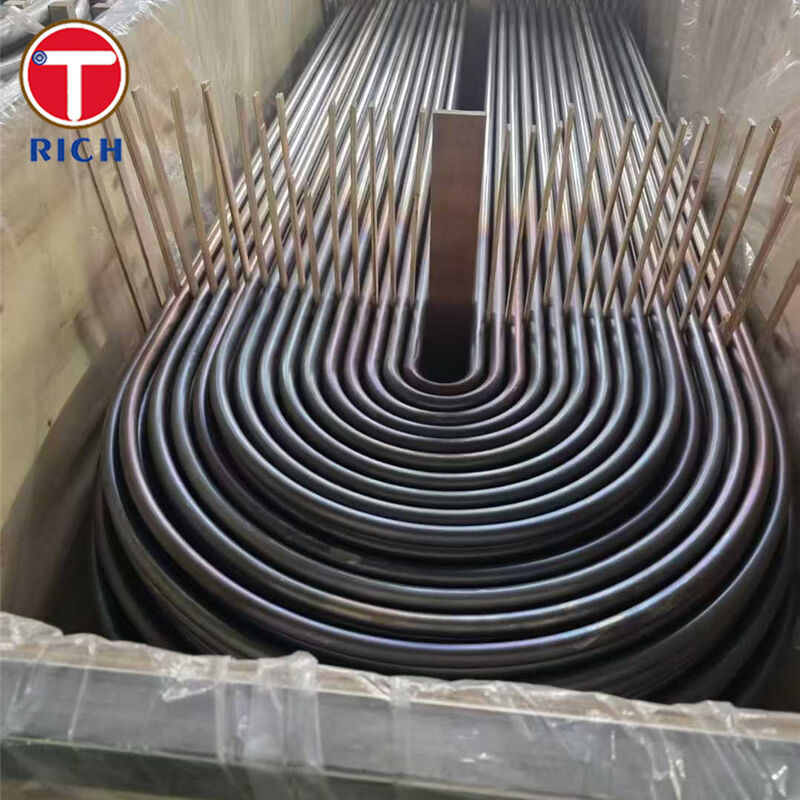

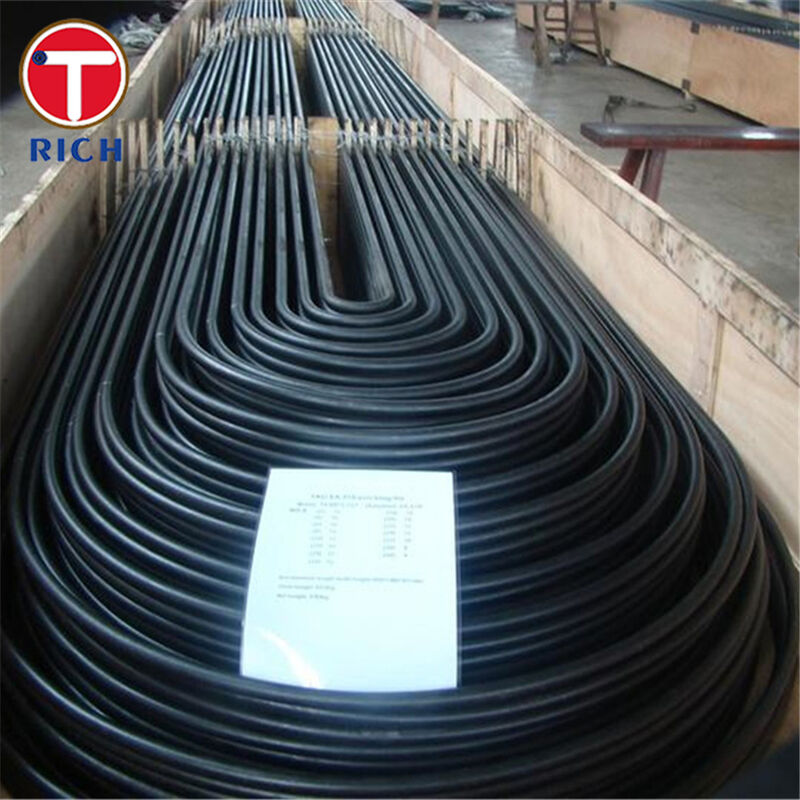

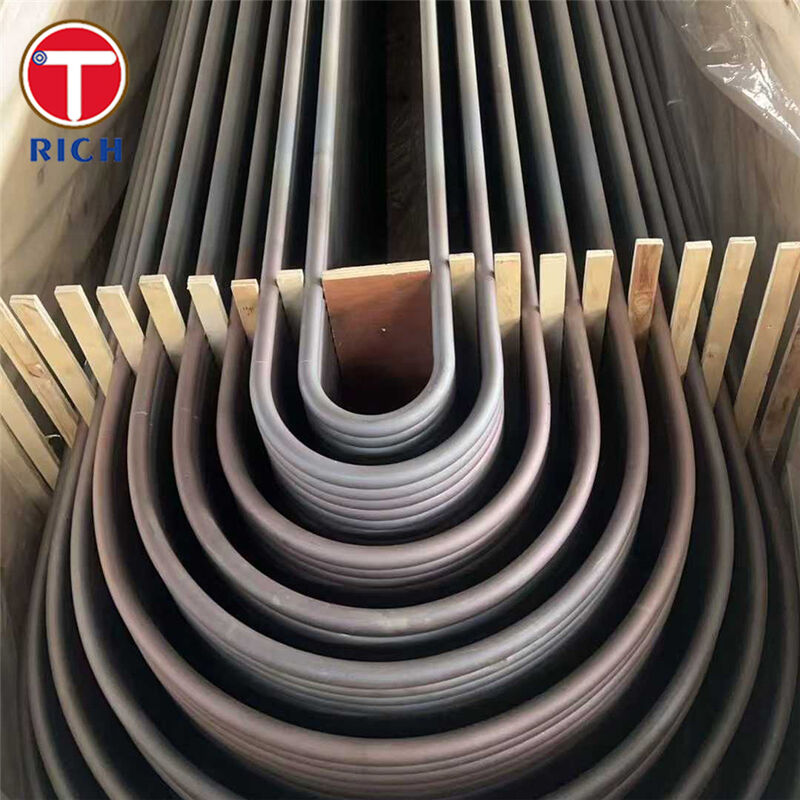

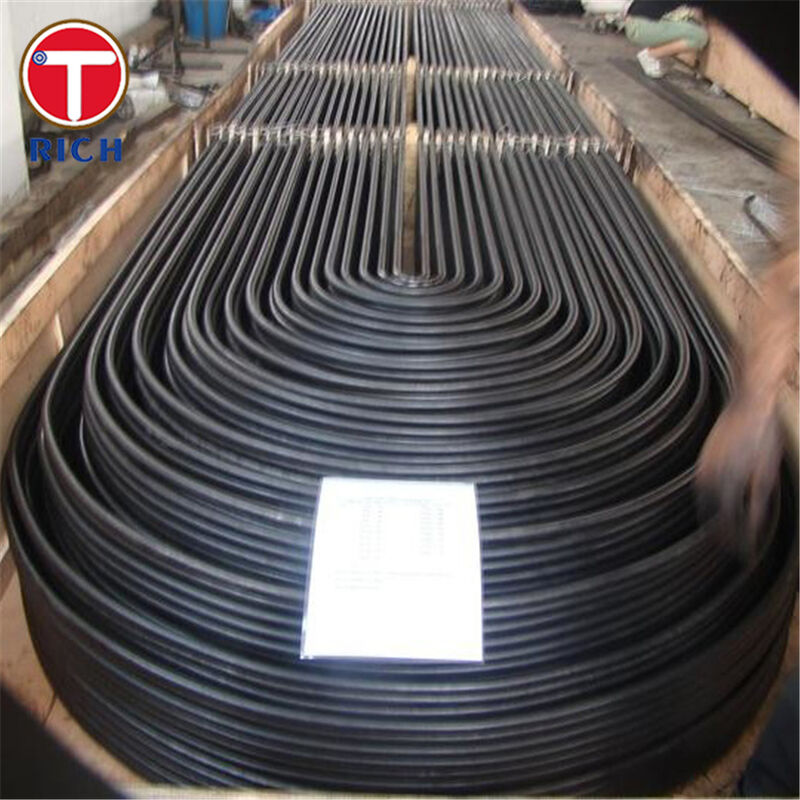

Tubi a U senza saldatura in acciaio al carbonio ASTM A179 A192 con struttura portante e geometria controllata a U per scambiatori di calore

ASTM A179 / ASTM A192 tubi di piegatura in U sono tubi di acciaio al carbonio senza saldatura fabbricati per scambiatori di calore a guscio, caldaie, condensatori e apparecchiature termiche simili in cui la progettazione del fascio compatto,resistenza alla pressione affidabile, sono richieste prestazioni stabili di trasferimento di calore.mentre l'ASTM A192 è utilizzato per la caldaia in acciaio al carbonio senza saldature e i tubi per super riscaldamento per il servizio ad alta pressionePer i fasci di scambiatori curvi in U, l'obiettivo del prodotto non è solo la chimica e la resistenza del tubo retto, ma anche l'integrità della curva, il controllo dello spessore della parete nella zona di curvatura, la gestione dello stress residuo,e ispezione dopo la formazione.

• Struttura portante a pressione senza saldature:L'ASTM A179 copre tubi di acciaio a basso tenore di carbonio a freddo senza saldatura per scambiatori di calore e condensatori, mentre l'ASTM A192 copre tubi di caldaie e super riscaldatori in acciaio a carbonio senza saldatura per servizi ad alta pressione.Questo elimina il rischio di saldatura longitudinale nel limite di pressione.
• Geometria di curva in U controllata per fasci di scambiatori compatti:Nella fabbricazione degli scambiatori, il raggio di curvatura in U è comunemente specificato da1.5 × ODQuesto supporta disegni compatti di shell-and-tube mantenendo la fabbricabilità della curvatura all'interno delle prassi industriali collaudate.
• A179 vantaggio dimensionale per il trasferimento di calore:ASTM A179 richiededisegno a freddo, che è ampiamente utilizzato per migliorare la consistenza dimensionale e la finitura della superficie interna/esterna per tubi efficienti di trasferimento del calore.
• A192 margine di resistenza per lavoro ad alta pressione:i tubi di caldaia ASTM A192 sono destinati al servizio di tubi di acciaio al carbonio senza saldature a parete minima sotto pressione superiore,che lo rende adatto quando il lavoro dello scambiatore è combinato con condizioni di pressione o temperatura elevate.
• Controllo della durezza dopo la fabbricazione:I riassunti del prodotto ASTM A179 specificano una durezza massima di72 HRB, mentre l'ASTM A192 richiede un controllo della durezza più appiattamento, accensione e prova idrostatica come parte della conformità.

• Stabilità dimensionale dell'area di piegatura:Controlliamo il raggio di curvatura in U da intervalli di scambiatori pratici a partire da1.5 × OD, e la piega viene prodotta secondo criteri di utensili e dimensioni concordati, riducendo il rischio di sottilizzazione eccessiva della parete e migliorando la consistenza del fascio durante l'assemblaggio del foglio di tubo.
• Controllo dello stress residuo dopo la piegatura:Il sollievo da sollecitazione post-curvatura può essere fornito quando il servizio lo richiede.Le linee guida tecniche dell'industria sottolineano che il trattamento termico dopo la formazione di curva in U è utilizzato per ridurre lo stress residuo e ridurre il rischio di guasto dei meccanismi di curvatura in condizioni di servizio impegnative..
• Verifica dell'integrità del tubo:Oltre ai requisiti meccanici e idrostatici del tubo di base, la pratica di ispezione del tubo scambiatore utilizza sempre più i metodi di NDT di corrente vorticale o correlati per identificare perdite di parete, buche e difetti locali.Per gli ordini di progetto, ispezione della zona di piegatura, prova idroelettrica e ulteriore NDT possono essere specificati nel piano QA.

Applicazione specifica: fascio di tubi condensatori di superficie a guscio e tubo

I tubi di curvatura ASTM A179 / A192 U sono utilizzati come elemento di fascio del tubo in un condensatore superficiale o scambiatore di calore a guscio e tubo in cui un lato scorre attraverso il tubo e l'altro lato attraverso il guscio,con la configurazione U riducendo le intestazioni di ritorno e aiutando la progettazione di apparecchiature compatte.

Di seguito è riportata una tabella di confronto pratica per cinque gradi comunemente utilizzati per l'approvvigionamento di tubi senza saldatura per caldaie/scambiatori di calore.I valori sono i limiti di grado standard o i limiti tipici pubblicati dai riassunti standard citati.
