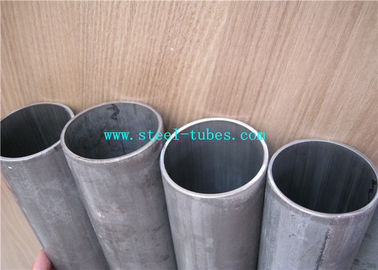

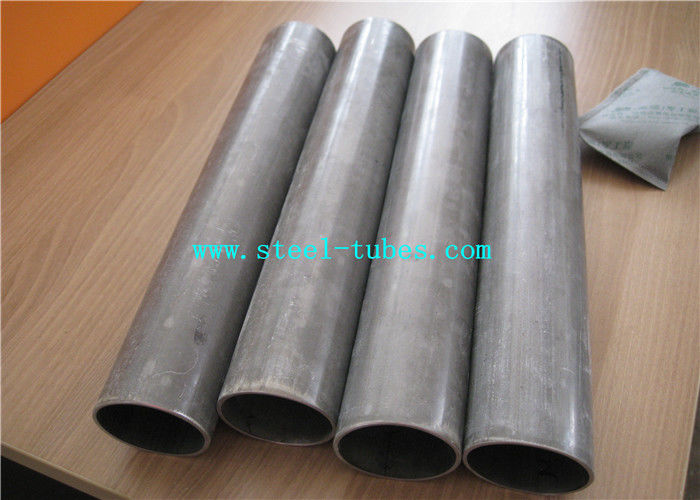

Tolleranza regolare trafilata a freddo di identificazione della metropolitana d'acciaio saldata DOM per gli ammortizzatori
Dettagli del prodotto
tubi saldati in acciaio
,Tubo d'acciaio saldato di resistenza elettrica
EN10305-2 Tubo DOM per ammortizzatori per motocicli
EN10305-2 Tubi di acciaio di precisione saldati a freddo
Applicazioni:per l'industria automobilistica/per l'uso in macchinari/tubo per cilindri di olio/ammortizzatore per motocicli
cilindro interno di ammortizzatore automatico/Cilindri telescopici
Intervallo di dimensioni:O.D.:6-350mm W.T.:1-35mm L:max12000mm
Caratteristica:Alta precisione con tolleranza ID liscia e rugosità
Grado dell'acciaio e composizione chimica
| Classe di acciaio | C | - Sì. | M | P | S | |
| Nome dell'acciaio | Numero di acciaio | massimo | massimo | massimo | massimo | massimo |
| E155 | 1.0033 | 0.11 | 0.35 | 0.70 | 0.025 | 0.025 |
| E195 | 1.0034 | 0.15 | 0.35 | 0.70 | 0.025 | 0.025 |
| E235 | 1.0308 | 0.17 | 0.35 | 1.20 | 0.025 | 0.025 |
| E275 | 1.0225 | 0.21 | 0.35 | 1.40 | 0.025 | 0.025 |
| E355 | 1.0580 | 0.22 | 0.35 | 1.60 | 0.025 | 0.025 |
| Proprietà meccaniche a temperatura ambiente | |||||||||||||
| Classe di acciaio | Valori minimi per la condizione di consegna b | ||||||||||||
| Nome dell'acciaio | (+Cc) | (+ Lcc) | (+SR) | (+Ad) | (+N) | ||||||||
| Rm Mpa | A % | Rm Mpa | A % | Rm Mpa | ReH Mpa | A % | Rm Mpa | A % | Rm Mpa | ReHe Mpa | A % | ||
| E155 | 1.0033 | 400 | 6 | 350 | 10 | 350 | 245 | 18 | 260 | 28 | 270-410 | 155 | 28 |
| E195 | 1.0034 | 420 | 6 | 370 | 10 | 370 | 260 | 18 | 290 | 28 | 300-440 | 195 | 28 |
| E235 | 1.0308 | 490 | 6 | 440 | 10 | 440 | 325 | 14 | 315 | 25 | 340-480 | 235 | 25 |
| E275 | 1.0225 | 560 | 5 | 510 | 8 | 510 | 375 | 12 | 390 | 21 | 410-550 | 275 | 21 |
| E355 | 1.0580 | 640 | 4 | 590 | 6 | 590 | 435 | 10 | 450 | 22 | 490-630 | 355 | 22 |
aRm: resistenza alla trazione; ReH: resistenza alla trazione superiore; A: allungamento dopo la frattura
b 1Mpa=1N/mm2
c A seconda del grado di lavorazione a freddo nel passaggio di finitura la resistenza al rendimento può essere quasi uguale alla resistenza alla trazione.
Ai fini del calcolo si raccomandano le seguenti relazioni:
per la condizione di consegna +C: ReH ≥0,8 Rm
per la condizione di consegna +LC: ReH ≥0,7 Rm
d Ai fini del calcolo si raccomanda il seguente rapporto:ReH≥0,5Rm
e Per i tubi con diametro esterno ≤ 30 mm e spessore della parete ≤ 3 mm i valori minimi di ReH sono inferiori di 10 Mpa ai valori indicati nella presente tabella
Nota: è disponibile anche acciaio speciale, a seconda della richiesta del cliente.
Per l' applicazione di:
Controllo della qualità
1~ Ispezione delle materie prime in entrata
2~ Segregazione delle materie prime per evitare confusioni di qualità dell'acciaio
3~ Riscaldamento e martellamento per il disegno a freddo
4~ Disegno a freddo e laminatura a freddo, ispezione in linea
5~ Trattamento termico, +A, +SRA, +LC, +N, Q+T
6~ Dirittamento-taglio a lunghezza specificata-ispezione di misurazione terminata
7 - Prova meccanica nei propri laboratori con resistenza alla trazione, resistenza al rendimento, allungamento, durezza, impatto, microstruttura ecc.
8 - Imballaggio e calze.
Il 100% dei nostri tubi in acciaio sono controllati dimensionalmente
Il 100% dei nostri tubi in acciaio sono controllati visivamente per assicurarsi che abbiano una perfetta condizione superficiale e nessun difetto superficiale.
Prova di corrente di vortice al 100% e prova ad ultrasuoni per eliminare i difetti longitudinali e trasversali.
EN10305-2 Tubi di acciaio saldati con tubi di acciaio a freddo di precisione per applicazioni meccaniche / automobilistiche
EN10305-2 Tubi di acciaio di precisione saldati a freddo
Applicazioni:per l'industria automobilistica/per l'uso in macchinari/tubo per cilindri di olio/assorbente d'urto per motocicli,cilindro interno/Cilindri telescopici
Rapido dettaglio:
Dimensioni:O.D.:6-350mm W.T.:1-35mm L:max12000mm
Classe di acciaio:E195, E237, E275, E355,
Descrizione:
ERW+ DOM
I tubi sono fabbricati a partire da pre-tubi saldati elettricamente mediante disegno a freddo o altri processi idonei.
Non compresi i saldatori utilizzati per unire lunghezze di nastri laminati piatti prima di formare il pre-tubo
Descrizione:
Tubi meccanici di acciaio laminato a caldo o a freddo.
Comprende tubi di acciaio a basso tenore di carbonio saldati a resistenza elettrica per uso come tubi meccanici
Vantaggi:
Buona concentricità, prezzo migliore di senza cuciture.
Grado dell'acciaio e composizione chimica
| Classe di acciaio | C | - Sì. | M | P | S | |
| Nome dell'acciaio | Numero di acciaio | massimo | massimo | massimo | massimo | massimo |
| E155 | 1.0033 | 0.11 | 0.35 | 0.70 | 0.025 | 0.025 |
| E195 | 1.0034 | 0.15 | 0.35 | 0.70 | 0.025 | 0.025 |
| E235 | 1.0308 | 0.17 | 0.35 | 1.20 | 0.025 | 0.025 |
| E275 | 1.0225 | 0.21 | 0.35 | 1.40 | 0.025 | 0.025 |
| E355 | 1.0580 | 0.22 | 0.35 | 1.60 | 0.025 | 0.025 |
| Proprietà meccaniche a temperatura ambiente | |||||||||||||
| Classe di acciaio | Valori minimi per la condizione di consegna a b | ||||||||||||
| Nome dell'acciaio | (+Cc) | (+ Lcc) | (+SR) | (+Ad) | (+N) | ||||||||
| Rm MPa | A % | Rm MPa | A % | Rm MPa | ReH MPa | A % | Rm MPa | A % | Rm MPa | ReHe MPa | A % | ||
| E155 | 1.0033 | 400 | 6 | 350 | 10 | 350 | 245 | 18 | 260 | 28 | 270-410 | 155 | 28 |
| E195 | 1.0034 | 420 | 6 | 370 | 10 | 370 | 260 | 18 | 290 | 28 | 300-440 | 195 | 28 |
| E235 | 1.0308 | 490 | 6 | 440 | 10 | 440 | 325 | 14 | 315 | 25 | 340-480 | 235 | 25 |
| E275 | 1.0225 | 560 | 5 | 510 | 8 | 510 | 375 | 12 | 390 | 21 | 410-550 | 275 | 21 |
| E355 | 1.0580 | 640 | 4 | 590 | 6 | 590 | 435 | 10 | 450 | 22 | 490-630 | 355 | 22 |
aRm: resistenza alla trazione; ReH: resistenza alla trazione superiore; A: allungamento dopo la frattura
b 1Mpa=1N/mm2
c A seconda del grado di lavorazione a freddo nel passaggio di finitura la resistenza al rendimento può essere quasi uguale alla resistenza alla trazione.
Ai fini del calcolo si raccomandano le seguenti relazioni:
per la condizione di consegna +C: ReH ≥0,8 Rm
per la condizione di consegna +LC: ReH ≥0,7 Rm
d Ai fini del calcolo si raccomanda il seguente rapporto:ReH≥0,5Rm
e Per i tubi con diametro esterno ≤ 30 mm e spessore della parete ≤ 3 mm i valori minimi di ReH sono inferiori di 10 Mpa ai valori indicati nella presente tabella
Nota: è disponibile anche acciaio speciale, a seconda della richiesta del cliente.
Applicazioni:
Industria automobilistica/per l'uso in macchine/tubo per cilindri di olio/assorbente d'urto per motocicli
cilindro interno/Cilindri telescopici
Vantaggio competitivo:
Una buona fonte di materie prime di Bao Steel.
Tempo di consegna rapido secondo il PO e l'accordo.
Produrre esattamente secondo lo standard e le esigenze del cliente.
Un team di esportazione esperto per il servizio clienti, risposta rapida entro 24 ore.

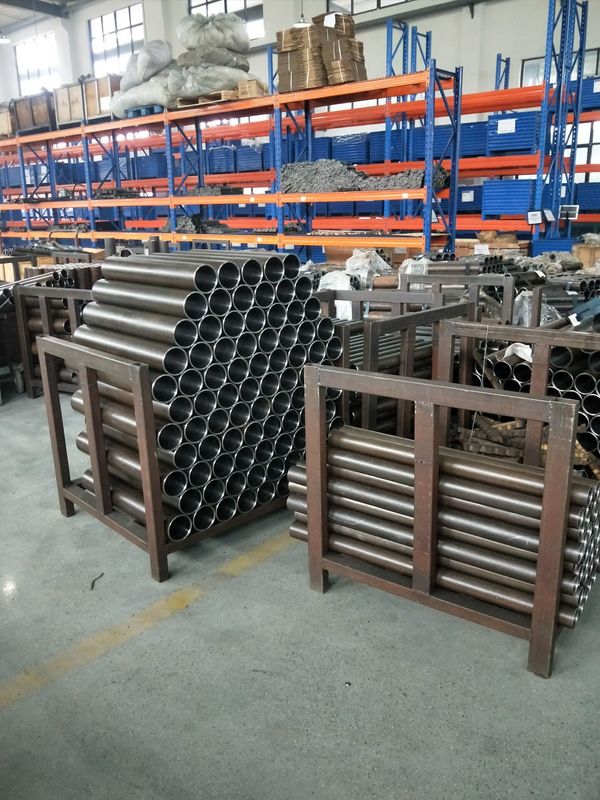

Sito di produzione:
Metodi di prova:
Prova di trazione
Prova di appiattimento
Prova di espansione della deriva
Ispezione dimensionale
Misurazione della rugosità
Esame visivo
Prova non distruttiva
a. Prova di imperfezioni longitudinali:
- Prova di corrente di vortice - EN10246-3, livello E3
- prova ad ultrasuoni - EN10246-7, livello U3
b. resistenza alle perdite
- Le prove non distruttive per la verifica della tenuta alla fuga devono essere effettuate in conformità all'EN10246-1
EN10305 Si compone delle seguenti parti sotto il titolo generale " Tubi in acciaio per applicazioni di precisione - Condizioni tecniche di consegna "
Parte 1: tubi a freddo senza cuciture
Parte 2: tubi saldati a freddo
Parte 3: tubi saldati a freddo
Parte 4: Tubi a freddo senza cuciture per sistemi idraulici e pneumatici
Parte 5: Tubi quadrati e rettangolari saldati e a freddo
Parte 6: tubi saldati a freddo per sistemi idraulici e pneumatici
Referenze normative:
EN10002-1, Materiali metallici - Prova di trazione - Parte 1: Metodo di prova a temperatura ambiente
EN10020, Definizione e classificazione dei gradi di acciaio
EN10021, Requisiti tecnici generali di consegna per i prodotti in acciaio e ferro
EN10027-1, Sistemi di designazione dell'acciaio - Parte 1
EN10027-2, Sistemi di designazione per l'acciaio - Parte 2: Sistemi numerici
EN10052, Vocabolario dei termini per il trattamento termico dei prodotti ferrosi.
EN10204, Prodotti metallici - Tipi di documenti di ispezione
EN 10233, Materiali metallici - Tubo - Prova di appiattimento
EN10234, Materiali metallici - Tubo - Prova di espansione a deriva
EN10246-1, Prova non distruttiva dei tubi in acciaio - Parte 1:Prova elettromagnetica automatica di tubi in acciaio ferromagnetici senza saldatura e saldaturi (esclusi saldaturi ad arco sommerso) per la verifica della tenuta idraulica
EN10246-3, Prova non distruttiva dei tubi d'acciaio - Parte 3: Prova automatica di corrente di vortice di tubi d'acciaio senza saldatura e saldaturi (esclusi saldaturi ad arco sommerso) per la rilevazione di imperfezioni
EN10246-5,Prova non distruttiva dei tubi in acciaio - Parte 5:Controllo automatico del flusso/trasduttore magnetico periferico completo di tubi di acciaio ferromagnetici senza saldatura e saldaturi (esclusi i tubi saldaturi ad arco sommerso) per la rilevazione di imperfezioni longitudinali
EN10246-7, Prova non distruttiva dei tubi in acciaio - Qualifica e competenza del personale di prova non distruttiva dei livelli 1 e 2.
EN ISO 377, Acciaio e prodotti in acciaio - Posizione e preparazione di campioni e provette per prove meccaniche (ISO 377:1997)
EN ISO 2566-1, Acciaio - Conversione dei valori di allungamento - Parte 1: Acciai a carbonio e a bassa lega (EN102566-1:1984)
EN 10168, Prodotti in ferro e acciaio - Documenti di controllo - Informazioni e descrizione dell'elenco
ENV10220, tubi in acciaio senza saldature e saldature - Dimensioni e masse per unità di lunghezza
EN 10266, Tubi, accessori e profilati cavi strutturali in acciaio - Definizioni e simboli da utilizzare nelle norme sui prodotti
EN ISO 4287, Specifiche geometriche dei prodotti (GPS) - Tessitura superficiale: metodo del profilo - Termini, definizione e parametri della texture superficiale (ISO 4287:1997)
-
