Caldaia/metropolitana dell'acciaio inossidabile scambiatori di calore, tubo senza cuciture marinato temprato degli ss

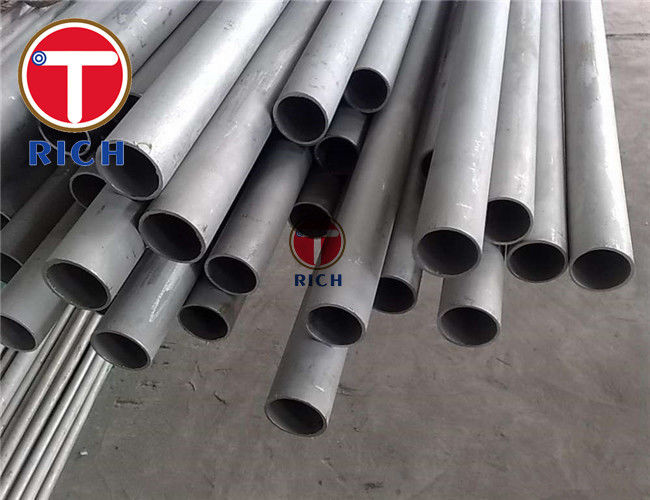

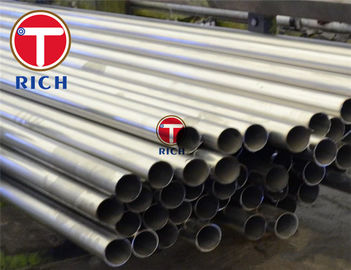

Caldaie e scambiatori di calore Tubi di acciaio inossidabile senza cuciture

I tubi in acciaio inossidabile senza cuciture per caldaie e scambiatori di calore sono realizzati secondo lo standard nazionale cinese GB13296-91.

GB13296-91 è uno standard applicabile ai tubi in acciaio inossidabile senza cuciture che viene utilizzato per caldaie e scambiatori di calore.

GB13296-1991 Tubi in acciaio inossidabile senza saldatura per caldaie, scambiatori di calore

0Cr18Ni9 1Cr18Ni9Ti 0Cr18Ni12Mo2Ti

Condizioni tecniche:GB13296-91

Tolleranza per tubo di caldaia inossidabile senza cuciture:

Lungo:
Lunghezza o tubo di acciaio generale:
Tubo per laminatura a caldo (extrusione): 3~12 m
Tubo a freddo: 3~8 m
Lunghezza per tubi d'acqua e tubi in acciaio per caldaie:
Tubo per laminatura a caldo (extrusione): 4~12 m
Tubo a freddo: 4~8 m

Tolleranza di piegatura:

WT≤15 mm, curvatura≤1,5 mm/m

WT>15 mm, curvatura ≤2,0 mm/m

Forma della parte finale:

Entrambe le estremità del tubo devono essere tagliati ad angolo retto, e rimuovere le spalle

Proprietà meccaniche

Il trattamento termico delle proprietà meccaniche longitudinali del tubo di acciaio deve essere effettuato secondo la norma.

Durezza:

Per i tubi il cui W.T. è ≥ 2 mm, devono essere effettuate prove di durezza Rockwell.

Prova dei tubi della caldaia senza saldature:

1- Prova di piegatura:

I tubi devono essere sottoposti alla prova di piegatura quando l'OD ≤ 22 mm. L'angolo di piegatura è di 90 gradi e il raggio di piegatura è 6 volte il diametro esterno del tubo di acciaio.

2. prova idraulica;

Quando si effettua la prova di corrente di vortice, si deve seguire la norma GB/T 7735-1995 Gr. A; quando si effettua la prova ad ultrasuoni, la norma GB/T 5777-1996 Gr.C8 deve essere seguito.

3. Prova di appiattimento

4. Prova di flangia

5- Espandiamo il test.
