tubi di acciaio senza cuciture di 20Mn 25Mn Q235 Q345 per gli scopi strutturali GB/T 8162
Dettagli del prodotto
tubatura dell'acciaio inossidabile di precisione
,Metropolitana senza cuciture del acciaio al carbonio
Tubi in acciaio senza saldatura per finalità strutturali GB/T 8162
Specificità:
Materiale:10# 20# 45# 20Mn 25Mn Q235 Q345
Intervallo di dimensioni:
OD:3-1200mm, WT:0.5-200mm, lunghezza generale: 3-12m
Tolleranza:
Secondo le seguenti tabelle o richieste dei clienti.
Caratteristica:
Buona concentricità
Buona tolleranza all'OD e all'ID
Alta precisione
Qualità stabile
Grossimità liscia
Assicurazione della qualità TORICH
Tolleranza del DO e del WT:
Tolleranza al sovrappeso:
| Metodo di produzione | Tolleranza all' OD |
| Rivestimento a caldo (extrusione) | ± 1% o ± 0,50 mm |
| Delle parti di cui all'allegato II, parte B, punto 1, lettera a), del regolamento (UE) n. 1308/2013 | ± 1% o ± 0,30 mm |
Tolleranza per lo spessore della parete:
1Tolleranza di spessore della parete del tubo di acciaio laminato a caldo:
| Metodo di produzione | OD (DN) | WT/OD | Tolleranza |
| tubi estruiti | ≤102 | / | ± 12,5% o ± 0,40 mm |
| >102 | ≤ 0.05 | ±15% o ±0,40 mm | |
| > 0,05-0.10 | ± 12,5% o ± 0,40 mm | ||
| > 0.10 | + 12,5% -10% | ||
| tubi di acciaio ad espansione termica | / | ±15% | |
2Tolleranza di spessore della parete del tubo di acciaio tirato a freddo:
| Metodo di produzione | WT | Tolleranza |
| Tubi di acciaio (esclusi quelli laminati a freddo) | ≤ 3 | +15%/-10% o ±0,40 mm |
| > 3 | + 12,5% -10% |
Tolleranza di piegatura:
WT≤15 mm, curvatura≤1,5 mm/m
WT>15 mm~30 mm, flessione≤2,0 mm/m
WT>30 mm/OD≥351 mm, curvatura≤3,0 mm/m
Ovalazione e squilibrio della parete:
L'ovalità e l'ineguaglianza della parete non devono superare l'80% dell'OD e dello spessore della parete.
proprietà meccaniche
| Classe di acciaio | Resistenza alla trazione Rm N/mm2 ((MPa) | Forza di resa Rp0.2 N/mm2 ((MPa) | L'allungamento A % | |||
| Spessore della parete | ||||||
| ≤ 16 mm | > 16 ~ 30 mm | > 30 mm | ||||
| 10 | ≥ 335 | ≥205 | ≥195 | ≥185 | ≥ 24 | |
| 15 | ≥ 375 | ≥ 225 | ≥215 | ≥205 | ≥ 22 | |
| 20 | ≥ 410 | ≥ 245 | ≥235 | ≥ 225 | ≥ 20 | |
| 25 | ≥ 450 | ≥ 275 | ≥ 265 | ≥255 | ≥ 18 | |
| 35 | ≥ 510 | ≥ 305 | ≥ 295 | ≥ 285 | ≥ 17 | |
| 45 | ≥ 590 | ≥ 335 | ≥ 325 | ≥ 315 | ≥ 14 | |
| 20Mn | ≥ 450 | ≥ 275 | ≥ 265 | ≥255 | ≥ 20 | |
| 25Mn | ≥490 | ≥ 295 | ≥ 285 | ≥ 275 | ≥ 18 | |
| Q235 | A | 375 ~ 500 | ≥235 | ≥ 225 | ≥215 | ≥ 25 |
| B | ||||||
| C | ||||||
| D | ||||||
| Q275 | A | 415-540 | ≥ 275 | ≥ 265 | ≥255 | ≥ 22 |
| B | ||||||
| C | ||||||
| D | ||||||
| Q295 | A | 390~570 | ≥ 295 | ≥ 275 | ≥255 | ≥ 22 |
| B | ||||||
| Q345 | A | 470 ~ 630 | ≥ 345 | ≥ 325 | ≥ 295 | ≥ 20 |
| B | ||||||
| C | ≥ 21 | |||||
| D | ||||||
| E | ||||||
| Q390 | A | 490 ~ 650 | ≥390 | ≥370 | ≥ 350 | ≥ 18 |
| B | ||||||
| C | ≥ 19 | |||||
| D | ||||||
| E | ||||||
| Q420 | A | 520-680 | ≥420 | ≥ 400 | ≥ 380 | ≥ 18 |
| B | ||||||
| C | ≥ 19 | |||||
| D | ||||||
| E | ||||||
| Q460 | C | 550-720 | ≥460 | ≥440 | ≥420 | ≥ 17 |
| D | ||||||
| E | ||||||
Prova:
- Prova di piegatura
- Prova di durezza
- Prova di impatto
- Prova di spremitura
- Prova non distruttiva
Trattamento:
Materiale grezzo
↓
Ispezione in arrivo
↓
STABORGIO- Sì.Taglio- Sì.METTORE- Sì.LUBRICAZIONE DEL PICKING- Sì.Pulizia- Sì.CLEAN PHOSPHORI
↓
Finisce il taglio← raddrizzamento← trattamento termico→ controllo medio→ disegno a freddo→ lubrificazione
↓
Ispezione finale→COLLAZIONE→STORAZZO
Condizioni tecniche di consegna:Trattamento termico Rivolgimento a caldo e trazione a freddo
Ampiamente utilizzati nel campo di:Trasporto di acqua, gas, petrolio, ecc.

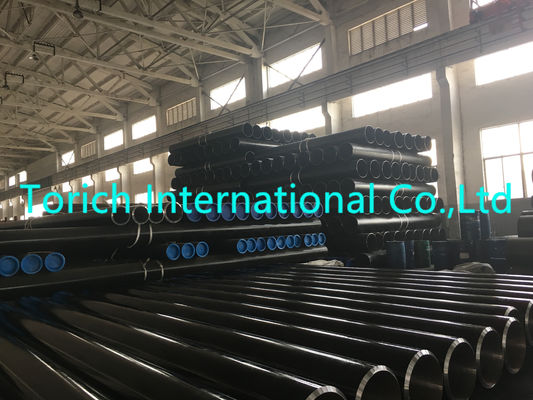

Immagini del prodotto:
-
