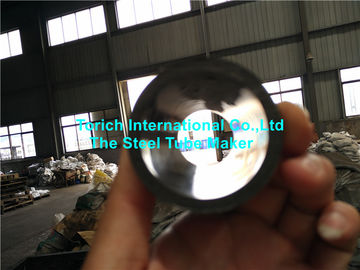

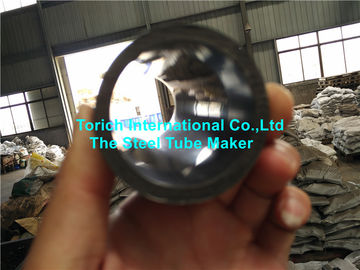

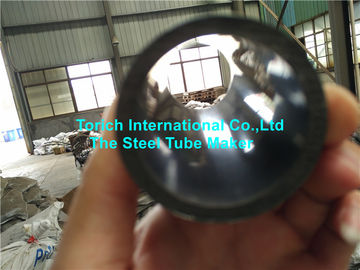

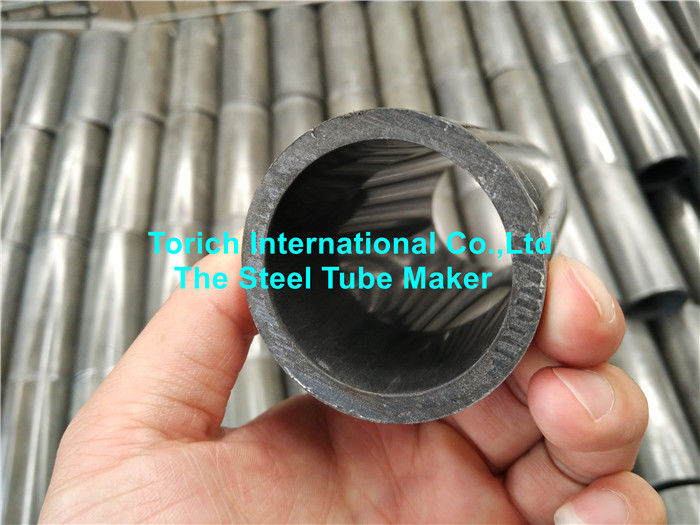

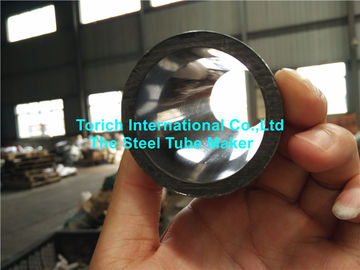

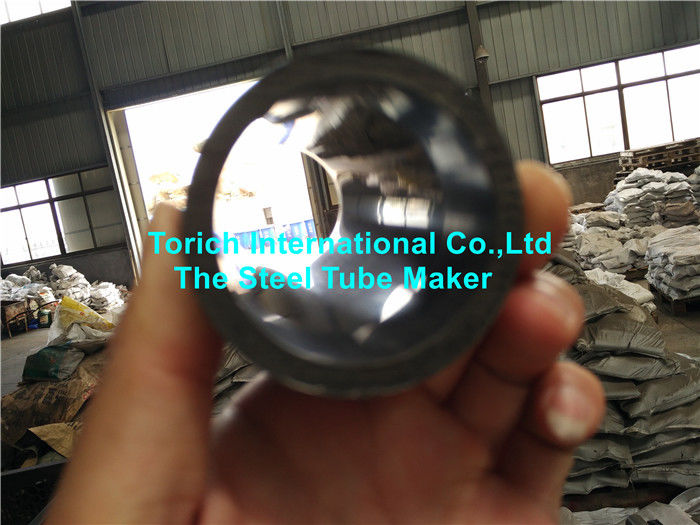

Forma rotonda senza cuciture del cilindro tubi d'acciaio idraulici/pneumatici 80mm di precisione
Proprietà di base
Luogo di origine:
La Cina
Marchio:
Torich
Certificazione:
ISO9001
Numero di modello:
GB/T8713-1988
Proprietà Commerciali
Quantità minima di ordine:
1000kg
Prezzo:
1000-1800 USD/TON
Condizioni di pagamento:
D/A
Capacità di approvvigionamento:
10000tons all'anno
Riepilogo Prodotto
GB/T8713-1988 Identificazione della precisione del cilindro idraulico e pneumatico Precisione in diametro tubo in acciaio senza coppia per cilindro di alimentazione a fluido secondo lo standard GB T8713-88 Condizione di consegna:Lavorazione a freddo/Lavorazione a freddo/Lavorazione a caldo o altro ...
Dettagli del prodotto
Evidenziare:
tubo d'acciaio di precisione
,tubo senza cuciture di precisione
Descrizione del prodotto
GB/T8713-1988 Identificazione della precisione del cilindro idraulico e pneumatico
Precisione in diametro tubo in acciaio senza coppia per cilindro di alimentazione a fluido secondo lo standard GB T8713-88
Condizione di consegna:Lavorazione a freddo/Lavorazione a freddo/Lavorazione a caldo o altro trattamento
Tubi cilindrici Matarial:10 20 35 4516Mn che si può seguire standardGB699-88per verificare il componente chimico e le proprietà meccaniche.
| WT | ||||||||||||
| Identificazione
| 1.5 | 2.0 | 2.5 | 3.0 | 3.5 | 5.0 | 6.0 | 7.5 | 10.0 | 12.5 | 15.0 | 20.0 |
| OD | ||||||||||||
| 25 | 28 | 31 | 35 | 40 | ||||||||
| 32 | 35 | 36 | 38 | 42 | 47 | |||||||
| 40 | 45 | 46 | 50 | 55 | ||||||||
| 50 | 55 | 56 | 60 | 65 | 70 | 75 | ||||||
| 63 | 68 | 69 | 73 | 75 | 78 | 83 | 88 | |||||
| 80 | 85 | 86 | 90 | 92 | 95 | 100 | 105 | 110 | ||||
| 100 | 105 | 106 | 110 | 112 | 115 | 120 | 125 | 130 | ||||
| 125 | 132 | 135 | 137 | 140 | 145 | 150 | 155 | 165 | ||||
| 160 | 165 | 170 | 175 | 180 | 185 | 190 | 200 | |||||
| 200 | 210 | 215 | 220 | 225 | 230 | 240 | ||||||
| Tolleranza OD | OD/mm | Tolleranza/mm | OD/mm | Tolleranza/mm |
| > 0 ¢ 30 | ± 0.10 | > 140 ¢ 150 | ± 0.75 | |
| > 30 ¢ 40 | ± 0.15 | > 150 ¢ 160 | ± 0.80 | |
| > 40 ¢ 50 | ± 0.20 | > 160 ¢ 170 | ± 0.85 | |
| > 50 ¢ 60 | ± 0.25 | > 170 ¢ 180 | ± 0.90 | |
| > 60 ¢ 70 | ± 0.30 | > 180 ¢ 190 | ± 0.95 | |
| > 70 ¢ 80 | ± 0.35 | > 190 ¢ 200 | ± 100 | |
| > 80 ¢ 90 | ± 0.40 | > 200 ¢2l0 | ± 105 | |
| > 90 ¢ 100 | ± 0.45 | > 210 ¢ 220 | ± 110 | |
| > 100 ¢ 120 | ± 0.50 | > 220 ¢ 230 | ± 115 | |
| > 120 ¢ 140 | ± 0.65 | > 230 ¢ 240 | ± 120 |
| Tolleranza ID | ID/mm | Tolleranza/μm | ||
| H8 | H9 | H10 | ||
| > 3 ¢ 6 | +18 0 | +30 0 | +48 0 | |
| > 6 ¢ 10 | +22 0 | +36 0 | + 56 0 | |
| > 10 ¢ 18 | +27 0 | +43 0 | +70 0 | |
| > 18 ¢ 30 | +33 0 | +52 0 | + 84 0 | |
| > 30 ¢ 50 | +39 0 | +62 0 | +100 0 | |
| > 50 ¢ 80 | +46 0 | +74 0 | +120 0 | |
| > 80 ¢ 120 | + 54 0 | +87 0 | +140 0 | |
| > 120 ¢ 180 | + 63 0 | +100 0 | +160 0 | |
| > 180 ¢ 250 | +72 0 | +115 0 | +185 0 | |
Piegamento:
Una classe:0.3:1000
Classe B:1.0:1000
Classe C:1.5:1000
Applicazione:cilindro idraulico e pneumatico.
