Dettagli:
|
|
| Luogo di origine: | La Cina |
|---|---|
| Marca: | Torich |
| Certificazione: | ISO9001 |
| Numero di modello: | GB/T8713-1988 |
|
Termini di pagamento e spedizione:
|
|
| Quantità di ordine minimo: | 1000kg |
| Prezzo: | 1000-1800 USD/TON |
| Imballaggi particolari: | In pacchi in scatola di legno |
| Tempi di consegna: | 3-4 settimane |
| Termini di pagamento: | D/A |
| Capacità di alimentazione: | 10000tons all'anno |
|
Informazioni dettagliate |
|||
| Evidenziare: | tubo d'acciaio di precisione,tubo senza cuciture di precisione |
||
|---|---|---|---|
Descrizione di prodotto

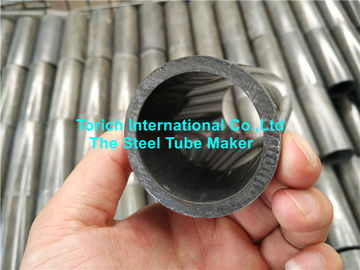

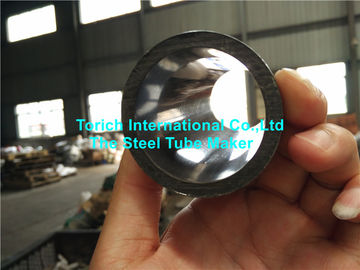

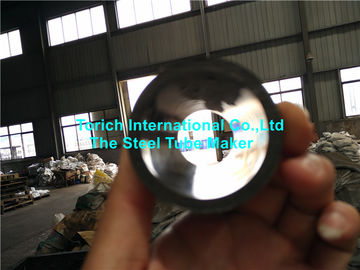

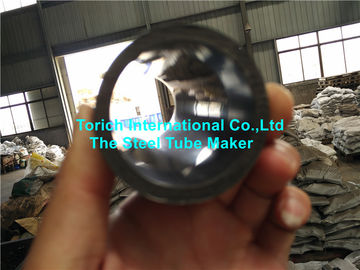

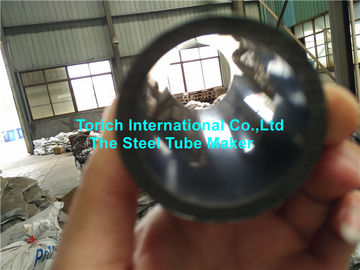

GB/T8713-1988 idraulico e metropolitana di acciaio senza cuciture di identificazione di precisione del cilindro di Puematic
Precisione in tubo d'acciaio di Samless del diametro per il cilindro di potere fluido secondo il GB standard T8713-88
Stato di consegna: Lavorazione a freddo/duro lavorazione a freddo/delicatamente Annealing.or l'altro trattamento
Tubi Matarial del cilindro: 10 20 35 45 16Mn che potete seguire standardGB699-88 per controllare la componente chimica e le proprietà meccaniche.
| PESO | ||||||||||||
|
Identificazione
|
1,5 | 2,0 | 2,5 | 3,0 | 3,5 | 5,0 | 6,0 | 7,5 | 10,0 | 12,5 | 15,0 | 20,0 |
| OD | ||||||||||||
| 25 | 28 | 31 | 35 | 40 | ||||||||
| 32 | 35 | 36 | 38 | 42 | 47 | |||||||
| 40 | 45 | 46 | 50 | 55 | ||||||||
| 50 | 55 | 56 | 60 | 65 | 70 | 75 | ||||||
| 63 | 68 | 69 | 73 | 75 | 78 | 83 | 88 | |||||
| 80 | 85 | 86 | 90 | 92 | 95 | 100 | 105 | 110 | ||||
| 100 | 105 | 106 | 110 | 112 | 115 | 120 | 125 | 130 | ||||
| 125 | 132 | 135 | 137 | 140 | 145 | 150 | 155 | 165 | ||||
| 160 | 165 | 170 | 175 | 180 | 185 | 190 | 200 | |||||
| 200 | 210 | 215 | 220 | 225 | 230 | 240 | ||||||
|
Tolleranza del OD |
OD/mm | Tolerance/mm | OD/mm | Tolerance/mm |
| >0~30 | ±0.10 | >140~150 | ±0.75 | |
| >30~40 | ±0.15 | >150~160 | ±0.80 | |
| >40~50 | ±0.20 | >160~170 | ±0.85 | |
| >50~60 | ±0.25 | >170~180 | ±0.90 | |
| >60~70 | ±0.30 | >180~190 | ±0.95 | |
| >70~80 | ±0.35 | >190~200 | ±1.00 | |
| >80~90 | ±0.40 | >200~2l0 | ±1.05 | |
| >90~100 | ±0.45 | >210~220 | ±1.10 | |
| >100~120 | ±0.50 | >220~230 | ±1.15 | |
| >120~140 | ±0.65 | >230~240 | ±1.20 |
|
Tolleranza di identificazione |
ID/mm | Tolerance/μm | ||
| H8 | H9 | H10 | ||
| >3~6 | +18 0 | +30 0 | +48 0 | |
| >6~10 | +22 0 | +36 0 | +56 0 | |
| >10~18 | +27 0 | +43 0 | +70 0 | |
| >18~30 | +33 0 | +52 0 | +84 0 | |
| >30~50 | +39 0 | +62 0 | +100 0 | |
| >50~80 | +46 0 | +74 0 | +120 0 | |
| >80~120 | +54 0 | +87 0 | +140 0 | |
| >120~180 | +63 0 | +100 0 | +160 0 | |
| >180~250 | +72 0 | +115 0 | +185 0 | |
Piegamento:
Classe A: 0.3:1000
Classe di B: 1.0:1000
Classe di C: 1.5:1000
Applicazione: Cilindro idraulico e pneumatico.
