Tubo senza saldatura multistrato in acciaio inossidabile con rivestimento in plastica per la cantieristica navale nei gradi 304L/316L/Duplex 2205 e tecniche di trafilatura a freddo/laminazione a caldo
Dettagli del prodotto
Tubo multicore per costruzioni navali
,Tubo senza saldatura in acciaio inossidabile 304L/316L/Duplex 2205
,Tubo rivestito in plastica trafilato a freddo/laminato a caldo
Tubo senza cuciture in acciaio inossidabile multi-core per la costruzione navale
Materiale

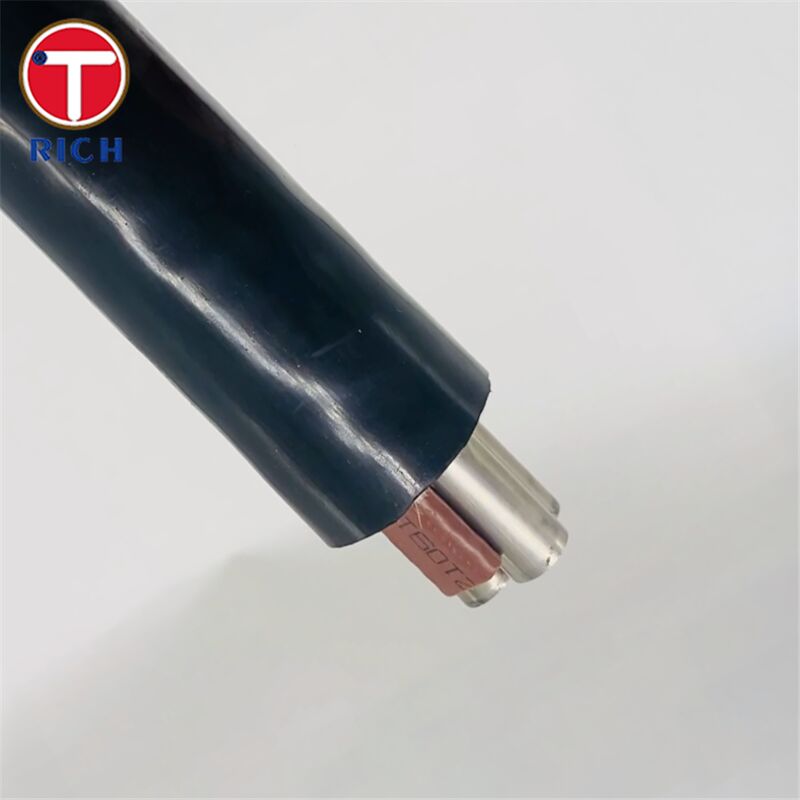

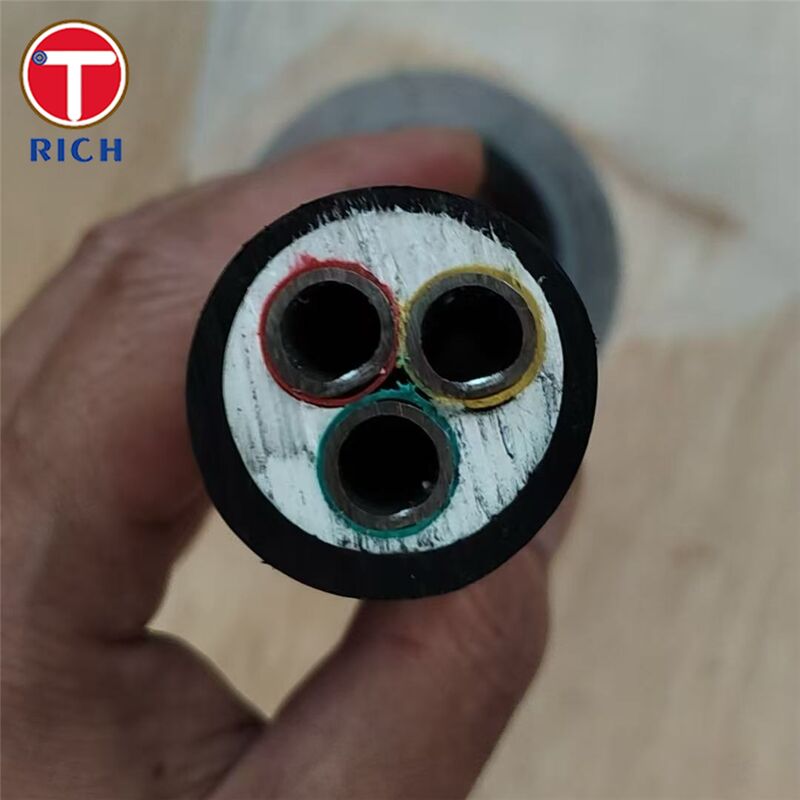

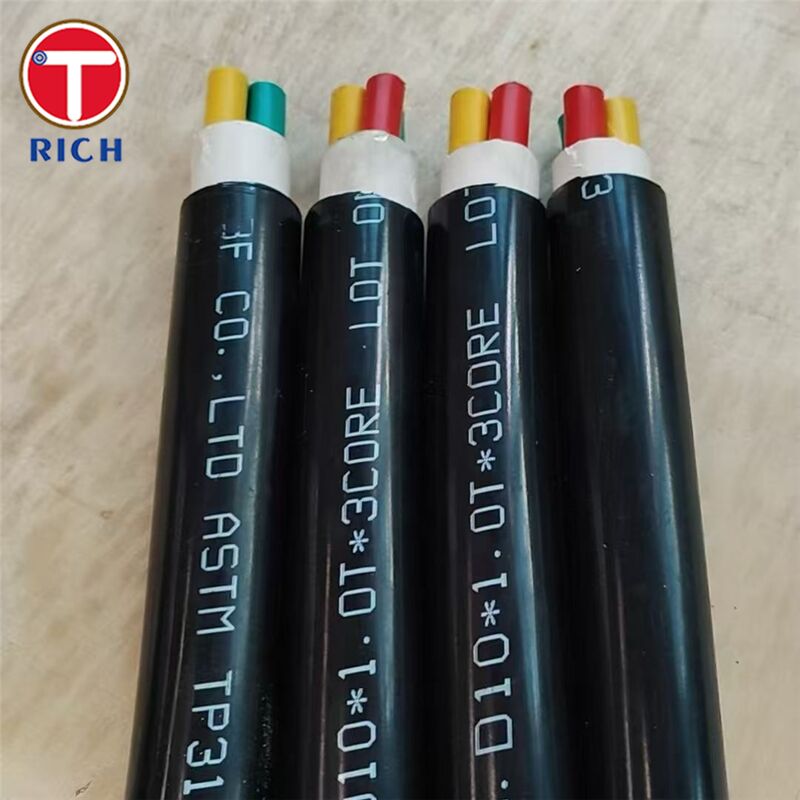

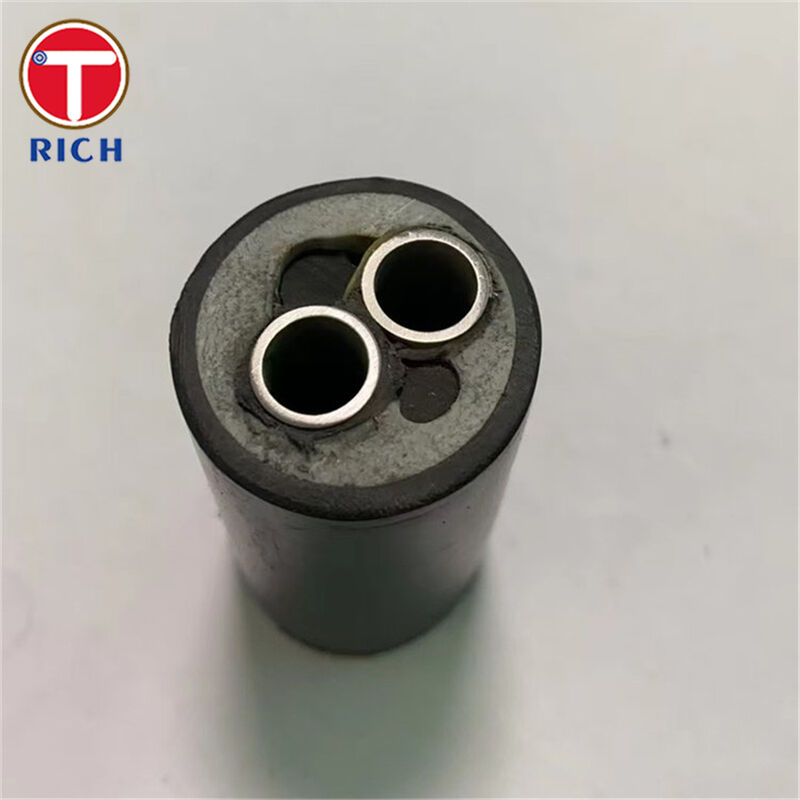

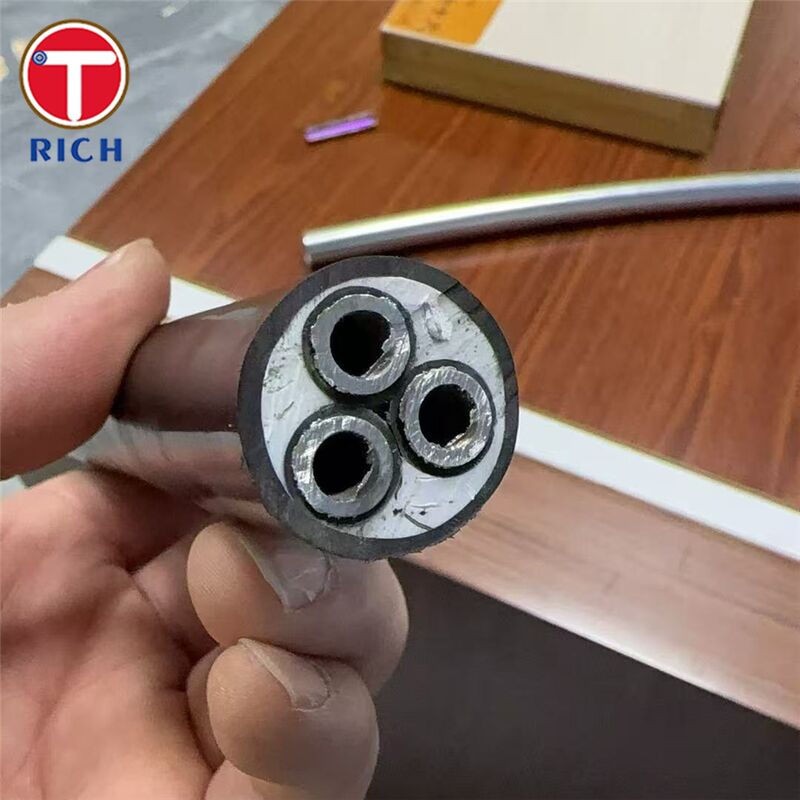

Un tubo multi-core (chiamato anche fascio di tubi multi-linea) è un assemblaggio prefabbricato che integra piùtubo di acciaio inossidabile senza saldature √ nucleo √all'interno di unogiacca protettiva di plastica estrussaÈ progettato per indirizzare linee idrauliche, pneumatiche, di lubrificazione e di strumentazione attraverso spazi stretti a bordo della nave con meno pinze, giunture e passaggi di installazione.
Specificità
-
Costruzione:2·12 nuclei di tubi inossidabili raggruppati (in parallelo o a elica) all'interno di un involucro esterno comune (coperta di plastica).
-
Materiali per i tubi di base (opzioni tipiche):304L / 316L / Duplex 2205 / Super Duplex 2507 / 904L (altri su richiesta).
-
Dimensioni dei tubi di base (intervallo tipico del fascio della nave):OD 3 ∼12 mm; parete 0,5 ∼2,0 mm (personalizzabile).
-
Modulo di consegna:lunghezze rette o bobine; lunghe lunghezze continue possono ridurre i giunti di campo e i potenziali punti di fuga.
-
Materiali per le giacche esterne (tipici):PVC / TPU / PE / PP / PVDF (e termoplastiche simili), selezionati in base alla temperatura, all'esposizione chimica e alle esigenze di abrasione.
-
Identificazione:codifica/numerazione/marcatura laser per nucleo per un rapido collegamento e manutenzione.
-
Prova (tipica):correnti idrostatiche / pneumatiche / vortici / perdite di elio (per criticalità del progetto).
Caratteristiche chiave
-
Gestione delle linee a risparmio di spazio:più circuiti in un unico fascio di percorsi invece di molte rotte di tubi separati.
-
di una lunghezza superiore a 50 mm,qualità inossidabile/duplex adatte all'umidità marina e all'esposizione ai cloruri (la scelta del grado dipende dalla gravità).
-
Protezione da giacca di plastica:cuscinetto di impatto/abrasione e maneggevolezza durante l'installazione e il funzionamento.
-
Meno connessioni:le bobine lunghe e il collegamento in fascia contribuiscono a ridurre il taglio/saldatura/allineamento.
I nostri vantaggi
-
¢ Sopporterà l'acqua di mare/cloruri e impedirà una corrosione precoce?
Offriamo una scala di qualità (316L → 2205 → 2507 → 904L) in modo da poter abbinare la lega del nucleo del tubo alla severità del cloruro.super duplex 2507 è progettato per sistemi di acqua di mare/processo e tubi idraulici/processo ombelicali, con una forte resistenza alle buche e una forte resistenza alla SCC. -
¢Come si riduce il rischio di perdite in lunghe operazioni a bordo?
Il rischio di perdite è determinato da giunzioni, ovalità / tolleranze e gestione dell'installazione.tubi idraulici/strumentazione di alta integrità sono generalmente forniti con superfici lisce e tolleranze strette per migliorare le prestazioni dell'accoppiamento e ridurre il rischio di perdite. -
¢Il rivestimento esterno proteggerà effettivamente il fascio durante l'installazione e la manutenzione?
Un involucro/giubbotto in polimero funge dacuscino protettivo, migliorando la maneggevolezza e fornendo protezione da urti; riduce anche il contatto metallo-metallo e aiuta il fascio a scivolare più facilmente durante il percorso.) per abbinare temperatura ed esposizione chimica.
Composizione chimica
| Grado | Denominazioni standard | C | - Sì. | M | P | S | Cr | Ni | Mo. | N | Cu |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 304L | EN 1.4307 / UNS S30403 | ≤ 0.030 | ≤ 1.00 | ≤ 2.00 | ≤ 0.045 | ≤ 0.015 | 17.5 ¢ 19.5 | 8.0 ¢10.5 | ️ | ≤ 0.11 | ️ |
| 316L | EN 1.4404 / UNS S31603 | ≤ 0.030 | ≤ 1.00 | ≤ 2.00 | ≤ 0.045 | ≤ 0.015 | 16.5 ¢ 18.5 | 10.0 ¢ 13.0 | 2.00 ¢2.50 | ≤ 0.11 | ️ |
| Doppia sede 2205 | EN 1.4462 / UNS S31803/S32205 | ≤ 0.030 | ≤ 1.00 | ≤ 2.00 | ≤ 0.035 | ≤ 0.015 | 21.023.0 | 4.5 ¢6.5 | 2.50 ¢3.50 | 0.10 ¢ 0.22 | ️ |
| Super Duplex 2507 | EN 1.4410 / UNS S32750 | ≤ 0.030 | ≤ 1.00 | ≤ 2.00 | ≤ 0.035 | ≤ 0.015 | 24.0 ¢ 26.0 | 6.08.0 | 3.00 ¢4.50 | 0.24 ¢ 0.35 | ️ |
| 904L | EN 1.4539 / UNS N08904 | ≤ 0.02 | ≤ 0.70 | ≤ 2.00 | ≤ 0.03 | ≤ 0.01 | 19.0 ¢ 21.0 | 24.0 ¢ 26.0 | 4.00 ¢5.00 | ≤ 0.15 | 1.20 ¢2.00 |
Proprietà meccaniche
| Grado | 00,2% di resistenza/rendimento | Resistenza alla trazione | L'allungamento | Durezza |
|---|---|---|---|---|
| 304L (1.4307 / S30403) | ≥ 175 MPa | 500-700 MPa | ≥ 45/35 % | ≤ 215 HB |
| 316L (1.4404 / S31603) | ≥ 200 MPa | 500-700 MPa | ≥ 40/30 % | ≤ 215 HB |
| Duplex 2205 (1.4462 / S31803) | ≥ 450 MPa | 650 ∼ 880 MPa | ≥ 25% | ≤ 270 HB |
| Super Duplex 2507 (S32750) | ≥ 550 MPa | 800 ‰ 1000 MPa | ≥25% (A) / ≥15% (A2") | ≤ 32 HRC |
| 904L (1.4539 / N08904) | ≥ 230 MPa | 530 ∼ 730 MPa | ≥ 35/30 % | ≤ 230 HB |
Norme applicabili
-
ASTM:A269; A789/A790
-
Codice di riferimento:Serie EN 10216-5; EN 10088
-
GOST:GOST 9941
-
JIS:GIS G3459; GIS G3463
-
GB:GB/T 13296; GB/T 14976
Campi di applicazione
Campi principali:costruzione navale, piattaforme marine e offshore e relativi sistemi di fluidi/controllo in cui la resistenza alla corrosione, il percorso compatto e l'affidabilità sono importanti.
Utilizzazioni tipiche a bordo delle navi (esempi):
-
Controllo idraulico:sterzo, stabilizzatori, azionamento di botole/porte, circuiti di controllo delle macchine di ponte.
-
Pneumatica/automatica:linee di controllo dell'aria e segnali di azionamento delle valvole.
-
Strumentazione:linee di impulso di pressione/temperatura e connessioni di monitoraggio.
-
Interfacce offshore/subsea (ove applicabile):linee idrauliche e chimiche di iniezione/controllo di tipo ombelicale.
D: Lei è una società commerciale o un produttore?
A: produttore, può anche fare trading.
D: Quanto tempo avete per consegnare?
R: In generale, sono 10-15 giorni se le merci sono in magazzino, o sono 30-40 giorni se le merci non sono in magazzino,
E' in base alla quantità.
D: Fornisci dei campioni? Sono gratuiti o extra?
R: Sì, potremmo offrire il campione gratuitamente, ma dobbiamo pagare il costo del trasporto.
D: Quali sono i vostri termini di pagamento?
R: Pagamento <=2000USD, 100% in anticipo. Pagamento>=2000USD, 30% T/T in anticipo, saldo prima della spedizione.
Se avete altre domande, pls sentitevi liberi di contattarmi.
-
