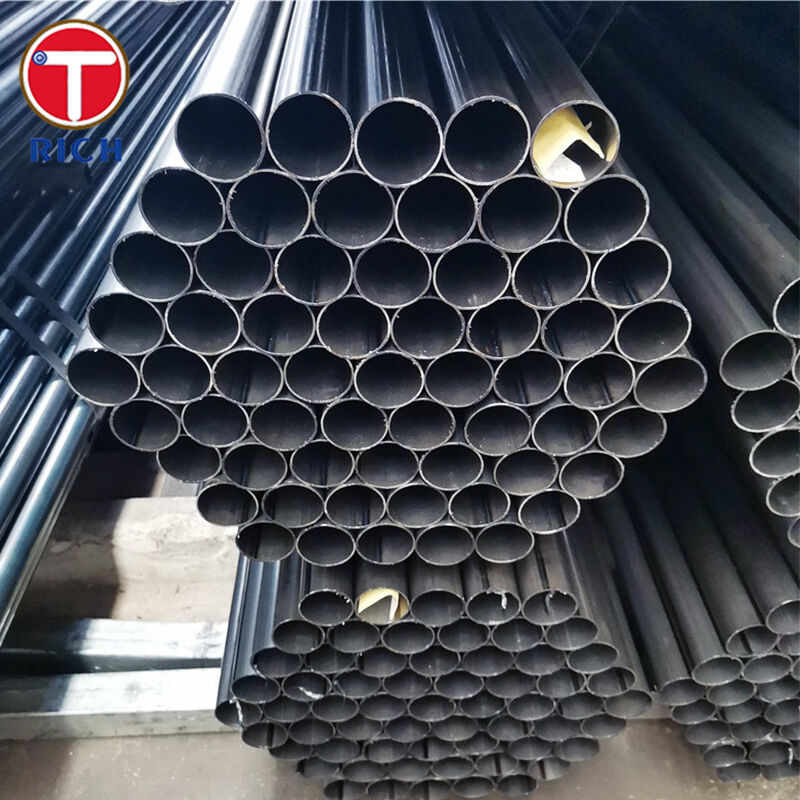

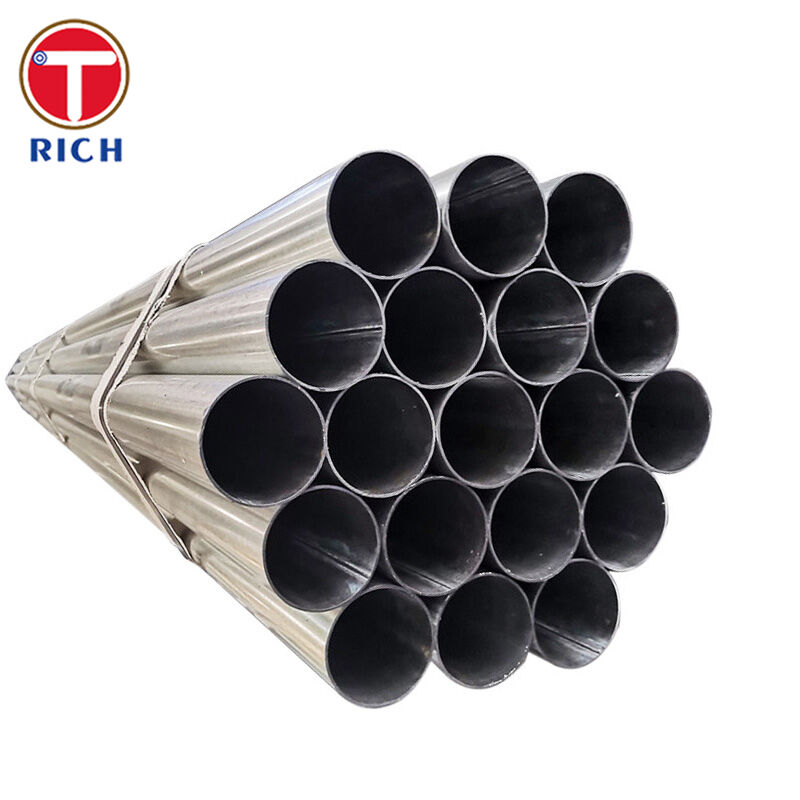

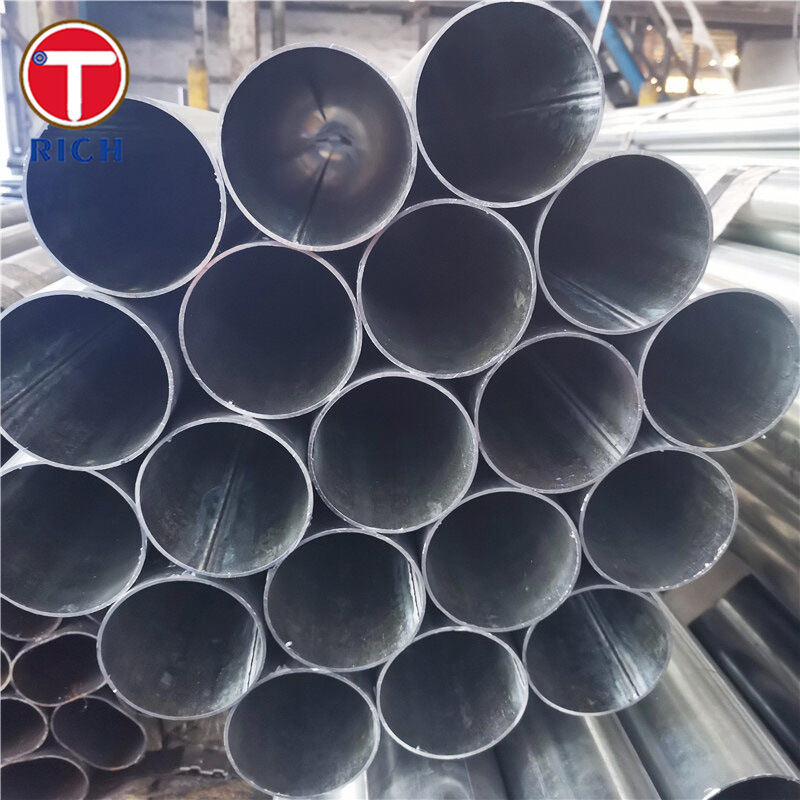

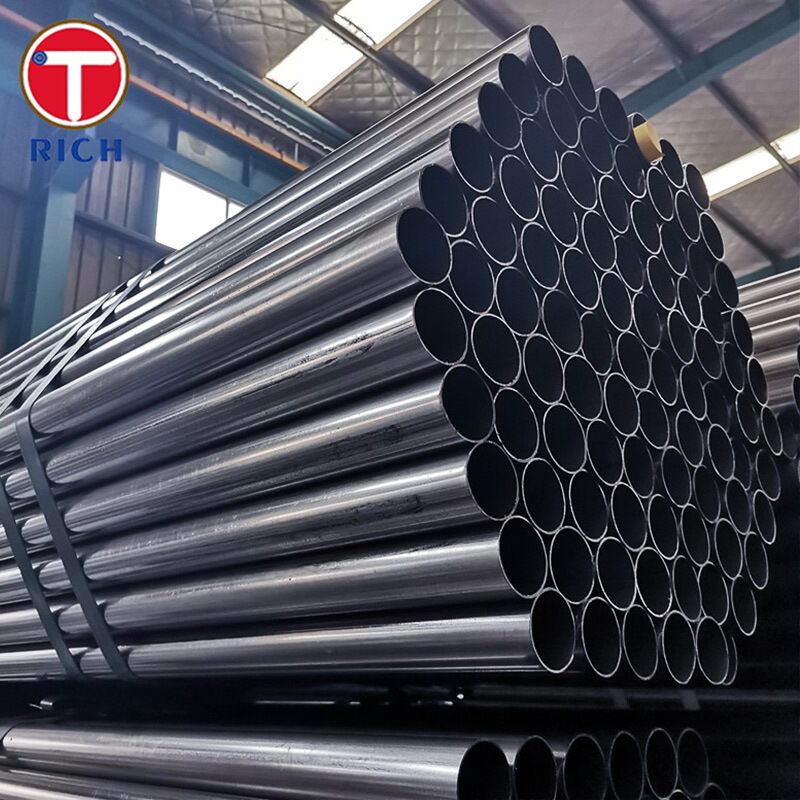

SAE J526 Tubo di acciaio di precisione a basso tenore di carbonio per tubi di acciaio saldati per l'automotive
Dettagli del prodotto
Tubo in acciaio di precisione SAE J526
,Tubi in acciaio saldato in acciaio a basso tenore di carbonio
,Applicazione automobilistica Tubo in acciaio ERW
SAE J526 Tubi di acciaio a basse emissioni di carbonio (ERW) saldatura
Materiale
con una lunghezza di 20 mm o più, ma non superiore a 30 mm,tubi di precisione in acciaio a basse emissioni di carbonio destinati ad usi industriali automobilistici e simili, con prestazioni di pressione affidabili e modellazione controllata (piegatura)Il tubo è formato da una singola striscia d'acciaio; dopo saldatura, vienela perla di saldatura esterna viene rimossa per fornire una superficie esterna liscia adatta per l'assemblaggio e il routing in imballaggi compatti per automobili.
Nota: il materiale SAE J526 non è destinato ad applicazioni a fiamma singola perché l'area interna della saldatura può creare un potenziale percorso di fuga; se l'uso di fiamma singola è inevitabile,il rischio deve essere concordato tra acquirente e produttore.
Specificità
| Dimensione del cruscotto | OD (mm) | Tolleranza OD (± mm) | Parete (mm) | Tolleranza della parete (± mm) |
|---|---|---|---|---|
| -2 | 3.18 | 0.05 | 0.64 | 0.13 |
| -3 | 4.78 | 0.08 | 0.71 | 0.13 |
| - 4 | 6.35 | 0.08 | 0.71 | 0.08 |
| - 5 | 7.92 | 0.08 | 0.71 | 0.08 |
| -6 | 9.53 | 0.08 | 0.71 | 0.08 |
| -7 | 11.13 | 0.10 | 0.76 | 0.08 |
| -8 | 12.70 | 0.10 | 0.76 | 0.08 |
| -8 | 12.70 | 0.10 | 0.89 | 0.09 |
| -9 | 14.27 | 0.10 | 0.76 | 0.08 |
| - 10 | 15.88 | 0.10 | 0.89 | 0.09 |
Caratteristiche principali
-
Precisione dimensionale stabile per un'installazione affidabile con accessori per tubi per autoveicoli (tolleranze OD/WT per SAE J526)
-
Le prestazioni di resistenza alla pressione convalidate con metodi di prova standard (ad esempio, resistenza alla pressione, accensione, piegatura, NDT)
-
Acciaio a basse emissioni di carbonio per piegatura e montaggio
-
Condizione della superficie pronta per la produzione: le perline esterne sono rimosse; le perline interne sono controllate (requisiti specifici per le perline interne per accordo)
I nostri vantaggi
-
Si perdera' alla fiamma o al montaggio perche' e' saldata con ERW?
-
La SAE J526 non è destinata all'uso con una sola fiamma; alliniamo la fornitura ai metodi di formazione doppia fiamma / appropriati e controlliamo le condizioni interne delle perline di saldatura quando richiesto dall'ordine di acquisto.
-
Le prestazioni di accensione sono verificate mediante procedure di accensione standardizzate.
-
Riesci a mantenere le tolleranze strette e mantenere la consistenza tubo-tubo per la produzione di massa?
-
Seguiamo le tolleranze SAE J526 e realizziamo controlli dimensionali in linea, oltre alla tracciabilità dei lotti e ai certificati di conformità su richiesta.
-
Come si impedisce la ruggine e la contaminazione all'interno del tubo durante la spedizione e lo stoccaggio?
-
Forniamo il controllo della pulizia interna e la protezione dalla corrosione per la spedizione / lo stoccaggio normale, con rivestimenti estesi opzionali se specificati.
Composizione chimica
| Unione delle Nazioni | Grado SAE | C (p.t.%) | Mn (in p.t.%) | P max (in p.t.%) | S max (in p.p.) |
|---|---|---|---|---|---|
| G10080 | 1008 | ≤ 0.10 | 0.30-0.50 | 0.030 | 0.050 |
| G10100 | 1010 | 0.08'0.13 | 0.30-0.60 | 0.030 | 0.050 |
| G10120 | 1012 | 0.10 ¢ 0.15 | 0.30-0.60 | 0.030 | 0.050 |
| G10150 | 1015 | 0.13 ¢ 0.18 | 0.30-0.60 | 0.030 | 0.050 |
| G10200 | 1020 | 0.18 ̊0.23 | 0.30-0.60 | 0.030 | 0.050 |
Proprietà meccaniche
| Esempio di grado di base | Forza del rendimento min (0,2% di offset) | Resistenza alla trazione min | Elongamento min | Durezza massima |
|---|---|---|---|---|
| SAE 1008 | 170 MPa (≈ 24.650 psi) | 290 MPa (≈42.060 psi) | 14% (in 50 mm) | Rockwell 30T 65 |
| SAE 1010 | 170 MPa (≈ 24.650 psi) | 290 MPa (≈42.060 psi) | 14% (in 50 mm) | Rockwell 30T 65 |
| SAE 1012 | 170 MPa (≈ 24.650 psi) | 290 MPa (≈42.060 psi) | 14% (in 50 mm) | Rockwell 30T 65 |
| SAE 1015 | 170 MPa (≈ 24.650 psi) | 290 MPa (≈42.060 psi) | 14% (in 50 mm) | Rockwell 30T 65 |
| SAE 1020 | 170 MPa (≈ 24.650 psi) | 290 MPa (≈42.060 psi) | 14% (in 50 mm) | Rockwell 30T 65 |
Norme di riferimento applicabili
-
SAE: SAE J526 Tubi a pressione saldatissimi in acciaio a basso tenore di carbonio, adatti a piegatura, incenerimento, perlineatura, modellazione e brasatura
-
ASTM: ASTM A513/A513M ′ tubi meccanici a carbonio/acciaio legato ERW
-
EN: EN 10305-3 Tubi di acciaio di precisione saldati a freddo
-
GOST: GOST 10704-91 Tubi di acciaio saldatura longitudinale (saldatura elettrica)
-
JIS: JIS G3445 Tubi in acciaio al carbonio destinati alla costruzione di macchine
-
GB: GB/T 3091 Tubini di acciaio saldati per la distribuzione di fluidi a bassa pressione
Aree di applicazione
Industria primaria
-
Servizi idraulici generali e di leggera pressione
Dove viene utilizzato
-
Industria automobilistica: linee idrauliche (conformazione non grave), gruppi di tubi in acciaio a rotazione, supporti/parti di tubi conformazione, componenti di tubi brasati
-
Frigorifero: circuiti di tubi in acciaio di uso generale ed elementi strutturali di tubi
-
Idraulica / ingegneria generale: corsi di tubi a bassa pressione a basse emissioni di carbonio in cui sono richieste prove di prestazioni e tolleranze J526
D: Lei è una società commerciale o un produttore?
A: produttore, può anche fare trading.
D: Quanto tempo avete per consegnare?
R: In generale, sono 10-15 giorni se le merci sono in magazzino, o sono 30-40 giorni se le merci non sono in magazzino,
E' in base alla quantità.
D: Fornisci dei campioni? Sono gratuiti o extra?
R: Sì, potremmo offrire il campione gratuitamente, ma dobbiamo pagare il costo del trasporto.
D: Quali sono i vostri termini di pagamento?
R: Pagamento <=2000USD, 100% in anticipo. Pagamento>=2000USD, 30% T/T in anticipo, saldo prima della spedizione.
Se avete altre domande, pls sentitevi liberi di contattarmi.
-
