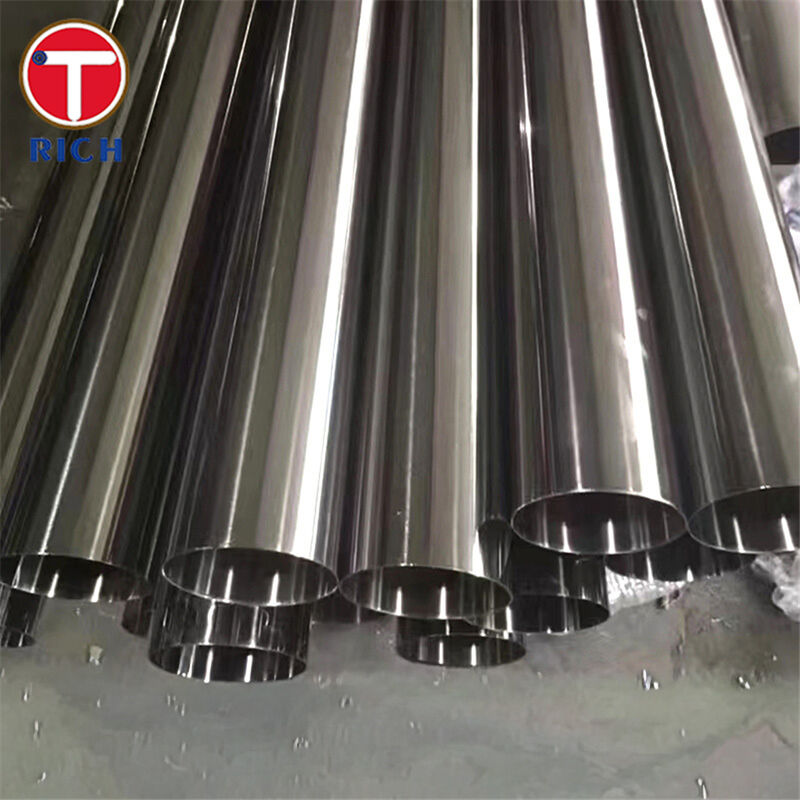

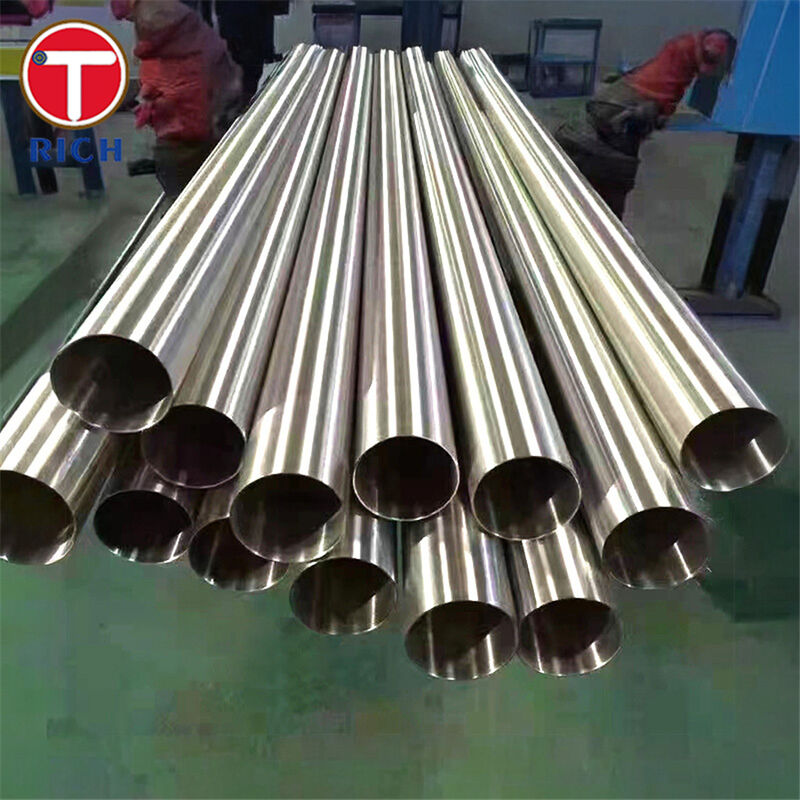

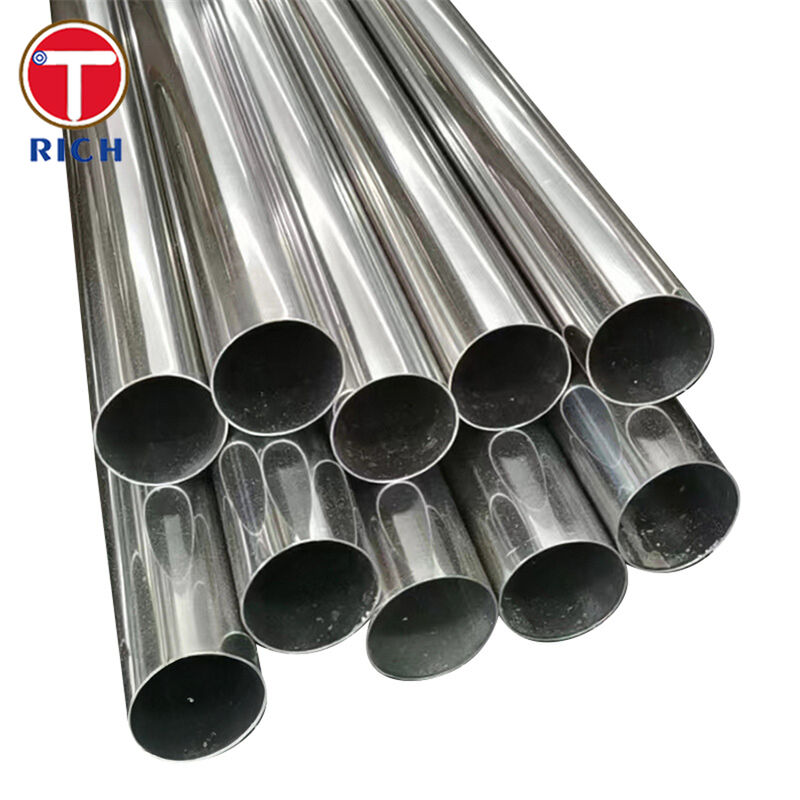

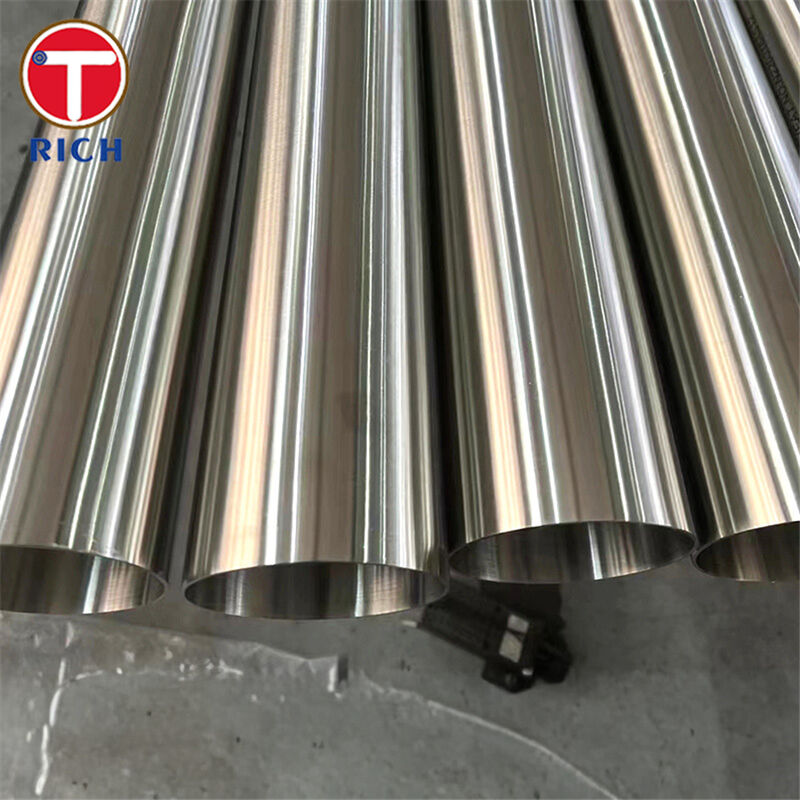

ISO 2037 Tubo in acciaio inossidabile Tubo sanitario in acciaio inossidabile per l'industria alimentare

Materiale

I tubi in acciaio inossidabile sanitari ISO 2037 sono tubi in acciaio inossidabile austenitico senza saldatura o saldatura appositamente progettati per il servizio igienico dell'industria alimentare.tolleranze, la rugosità superficiale e i requisiti igienici dei tubi di acciaio inossidabile rettilineo utilizzati nel settore alimentare, garantendo una facile pulizia e la sicurezza dei prodotti.

I tipici gradi per i tubi ISO 2037 sono:

• AISI 304 / 304L (EN 1.4301 / 1.4307)

• AISI 316 / 316L (EN 1.4401 / 1.4404)

• AISI 321 (EN 1.4541) Ti-stabilizzato per una migliore resistenza alla sensibilizzazione e al servizio ad alta temperatura

Questi gradi combinano un'eccellente resistenza alla corrosione, saldabilità e formabilità, rendendoli la scelta standard per i tubi alimentari, lattiero-caseari e delle bevande.

Specificità

• Norme

  • ISO 2037:1992 “Tubi in acciaio inossidabile per l'industria alimentare”

  • Adottamenti regionali quali BH GSO ISO 2037:2017

• Gradi tipici di acciaio

  • AISI 304 / 304L / 316 / 316L / 321

  • Equivalenti EN: 1.4301, 1.4307, 1.4401, 1.4404, 1.4541

• Processo di produzione

  • tubi saldatissimi o senza cuciture

  • di larghezza inferiore o uguale a 50 mm, ma non superiore a 150 mm

  • Saldature laminate o macinate per mantenere la liscezza interna per il servizio igienico

• Dimensioni (intervallo tipico ISO 2037)

  • Diametro esterno: circa 25×101,6 mm, ampiamente utilizzato negli impianti alimentari e delle bevande

  • Spessore della parete: serie secondo le tabelle ISO 2037; dimensioni sanitarie comuni intorno a 1,5-3 mm (valori esatti dipendono dalla serie OD)

• Finitura e rugosità della superficie

  • Finitura interna tipicamente ricotta e/o lucidata meccanicamente

  • Roughness: linee igieniche alimentari e bevande comunemente specificateRa ≤ 0,8 μm (32 μin)sulla superficie di contatto con il prodotto per ridurre al minimo il biofilm e facilitare la pulizia.

• Fine del tubo

  • di larghezza inferiore o uguale a 50 mm

  • Ferrule sanitarie preassemblate facoltative/fine di pinza per installazione rapida

Caratteristiche principali

1. Superficie interna igienica
   La rugosità superficiale controllata (in genere Ra ≤ 0,8 μm) e le saldature senza crepe riducono l'adesione batterica e supportano una pulizia CIP/SIP efficace.

2. Eccellente resistenza alla corrosione
   304/304L fornisce una robusta resistenza ai media neutri; 316/316L aggiunge molibdeno per una maggiore resistenza nei prodotti alimentari contenenti cloruri o acidi e nei prodotti chimici per la pulizia.

3. Tolleranze dimensionali coerenti
   L'ISO 2037 stabilisce rigide tolleranze per l'OD, lo spessore della parete e la rettitudine, consentendo un'adeguata installazione con pinze, accessori e valvole standardizzati.

4. Alta integrità meccanica
   Gli acciai inossidabili austenitici offrono elevata resistenza alla trazione, duttilità e robustezza, mantenendo l'integrità sotto pressione, vibrazioni e frequenti cicli termici.

5. Ottima saldabilità
   I gradi L low-carbon (304L, 316L) e 321 stabilizzati riducono al minimo la sensibilizzazione e la corrosione intergranulare nelle zone colpite dal calore, consentendo una saldatura TIG orbitale affidabile senza trattamento termico post-saldatura.

6. Piena tracciabilità e documentazione
   I tubi ISO 2037 sono comunemente forniti con certificati di materiali EN 10204 3.1, documentazione di finitura superficiale e relazioni opzionali sulla rugosità e sul borescopo, che aiutano gli utenti a soddisfare l'HACCP,ISO 22000 e relativi regimi di sicurezza alimentare.

I nostri vantaggi

1. ¿La superficie interna è davvero pulita e abbastanza igienica? ¢

D:Rischio di biofilm, residui o contaminazione nelle linee di prodotti e nei circuiti CIP.

Il nostro vantaggio:

• Specifichiamo e controlliamo la rugosità interna intornoRa ≤ 0,8 μm, in linea con le linee guida prevalenti dell'industria alimentare per le superfici igieniche, e offrono finiture ancora più sottili su richiesta.

• Le cuciture di saldatura sono levigate (rollate/mollate) e, se necessario, boroscopiate per evitare crepe e gambe morte.

• Ogni lotto può essere fornito con una verifica della finitura superficiale (rapporti del profilometro o certificati Ra rappresentativi), a supporto della convalida delle procedure di pulizia.

2¢Quale grado devo usare, 304 o 316L, e sopravviverà ai miei prodotti chimici per la pulizia?

D:Fessure o crepe per corrosione da stress causate da cloruri, acidi, alcali e media CIP aggressivi.

Il nostro vantaggio:

• Forniamo una selezione di materiali basata sull'applicazione:

  • 304 / 304Lper prodotti lattiero-caseari generali e a basso contenuto di cloruro, supporti neutri.

  • 316 / 316Lper salamoie, salse, succhi di frutta e regimi aggressivi CIP/SIP.

  • 321per linee ad alta temperatura (ad esempio olio caldo, vapore, sterilizzazione ad alta temperatura) in cui la resistenza alla sensibilizzazione è critica.

• Il supporto tecnico comprende la revisione dei media, della temperatura e dei cicli di pulizia per raccomandare il grado ottimale con un margine di corrosione adeguato.

3. ¢Posso integrare i tubi ISO 2037 in un impianto a standard misti (ASTM, EN/DIN)? ¢

D:Compatibilità tra la norma ISO 2037 e altre norme comuni sui tubi sanitari quali ASTM A270, EN 10357/DIN 11850 e JIS G3447.

Il nostro vantaggio:

• Forniamo tubi ISO 2037 con dimensioni armonizzate alle serie di tubi igienici europei (EN 10357 / ex DIN 11850), ampiamente utilizzati in tutti gli impianti alimentari e delle bevande dell'UE.

• Le opzioni di doppia conformità (ad esempio ISO 2037 + EN 10357 o ISO 2037 + ASTM A270) possono essere offerte ove le tolleranze di progettazione lo consentano, semplificando l'integrazione in progetti globali.

• Sono disponibili accessori igienici corrispondenti (curve, tees, riduttori, ferrule) nelle dimensioni ISO 2037/EN 10357, garantendo transizioni senza perdite e connessioni di pinza standardizzate.

4¢Come posso sapere se i tubi soddisfano i requisiti di sicurezza alimentare e di documentazione di qualità?

D:Auditing della conformità (HACCP, ISO/FSSC 22000), ispezioni dei clienti e ispezioni normative.

Il nostro vantaggio:

• Certificati EN 10204 3.1 con piena tracciabilità termica, composizione chimica e proprietà meccaniche.

• Prova supplementare facoltativa:

  • Prova di saldature a corrente di vortice o idrostatica

  • Ispezione al borscopio della superficie interna

  • Rapporti di misurazione della rugosità su campioni rappresentativi

• Clari riferimenti alle norme internazionali (ISO/ASTM/EN/JIS/GB/GOST) per semplificare le specifiche e la documentazione.

5. ¢Posso ottenere il tubo nelle lunghezze esatte e nelle fabbricazioni di cui il mio progetto ha bisogno?

D:Costo dell'installazione, tempo di saldatura in cantiere e complessità del layout.

Il nostro vantaggio:

• Ampia gamma di scorte in combinazioni OD e pareti comuni secondo la serie ISO 2037/EN 10357 con tempi di consegna brevi.

• Fornitura a taglio, bobine prefabbricate, curve in U e collettori per ridurre la saldatura sul campo.

• Supporto tecnico per il percorso, la pendenza (per il drenaggio) e la drenabilità per aiutare a progettare sistemi di tubazioni igienici con un minimo di gambe morte.

Composizione chimica

Proprietà meccaniche

Norme applicabili

Mentre ISO 2037 è lo standard di prodotto primario, standard equivalenti o correlati in altri sistemi includono:

• ISO

  • ISO 2037:1992 Tubi in acciaio inossidabile per l'industria alimentare

• ASTM (USA)

  • ASTM A270 Tubi sanitari in acciaio inossidabile senza cuciture e saldate per l'industria lattiero-casearia e alimentare

  • Tubi in acciaio inossidabile austenitici senza cuciture e saldati per uso generale

  • ASTM A249 ′ Specifica dei tubi saldati frequentemente utilizzata per le prove meccaniche/di piegatura supplementari sui tubi sanitari

• EN / DIN (Europa)

  • EN 10357 (precedentemente DIN 11850) Tubi in acciaio inossidabile saldati per industrie alimentari, chimiche e connesse

• GOST (Russia e CSI)

  • GOST 9941 ¢ Tubi a freddo senza cuciture in acciaio in alta lega resistente alla corrosione, utilizzati come base di tubi inossidabili in sistemi ad alta purezza e pressione, comprese le applicazioni alimentari

• JIS (Giappone)

  • JIS G3447 Tubini sanitari in acciaio inossidabile per l'industria lattiero-casearia e alimentare

• GB (Cina)

  • GB/T 12771 ¢ Tubi di acciaio inossidabile saldati per il trasporto di fluidi, comunemente utilizzati per le tubazioni di alimenti e bevande in combinazione con requisiti sanitari specifici

  • Related: GB/T 14975 e GB/T 14976 per tubi in acciaio inossidabile senza saldature

I nostri tubi ISO 2037 possono essere selezionati e documentati per allinearsi a questi quadri, consentendo una facile specifica in progetti internazionali di alimenti e bevande.

Campi di applicazione

Generale

I tubi sanitari in acciaio inossidabile ISO 2037 sono utilizzati ovunque cibi, bevande o prodotti correlati debbano essere trasformati, trasportati o puliti in un sistema di condotte igienico e resistente alla corrosione.Combinazione di puliziabilità dell'acciaio inossidabile, la sua durabilità e la sua resistenza alla corrosione lo rendono il materiale dominante per i tubi in contatto con gli alimenti.

Utilizzazioni industriali tipiche e funzioni della linea

1. Prodotti lattiero-caseari e loro ingredienti

   • Linee di ricezione e trasferimento del latte crudo

   • Sistemi di pastorizzazione e UHT

   • Crema, siero di latte, lattosio e latte concentrato

   • Linee di riconsegna/fornitura CIP e collettori di pulizia

2. Bevande, birrifici e bibite analcoliche

   • Linee di produzione di birra (verde, birra, filtrazione e trasferimento di birra vivace)

   • Linee di concentrato di bevande gassate e succhi

   • Manifold per sciroppo, aromi e miscelazioni

   • Cicli di contatto con il CO2 e di carbonazione in cui è essenziale un disegno igienico

3. Trasformazione di frutta, verdura e zucchero

   • Trasferimento di succhi, puree e concentrati

   • Distribuzione di sciroppo di zucchero e dolcificanti liquidi

   • Linee di prodotti acidi e aromatici in cui il 316L è preferito per la resistenza alle buche

4. Carni, pollame, frutti di mare e pasti pronti

   • Circuiti di iniezione di salamoia e di marinata

   • Tubi per sistemi di cottura, raffreddamento e scaldamento

   • Linee di distribuzione di lavaggio e pulizia

5. Olie, grassi e salse commestibili

   • Trasferimento di olio e grassi raffinati

   • Salse, condimenti e condimenti ad alta viscosità

   • Sezioni di riempimento a caldo e di sterilizzazione ad alta temperatura, spesso utilizzate con 321 o 316L

6. Servizi pubblici e supporto ai processi

   • Acqua di trattamento, acqua purificata e ritorno del condensato

   • Linee di distribuzione del vapore e di condensato (con adeguati gradi ad alta temperatura)

   • Circuiti CIP e SIP (soluzioni di pulizia alcaline e acide, disinfettanti)
