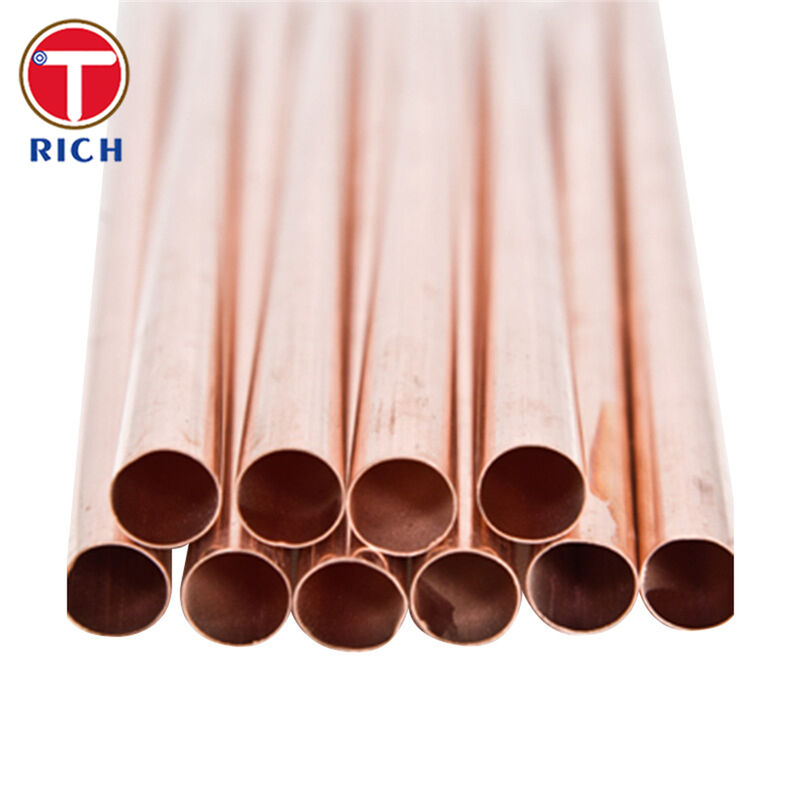

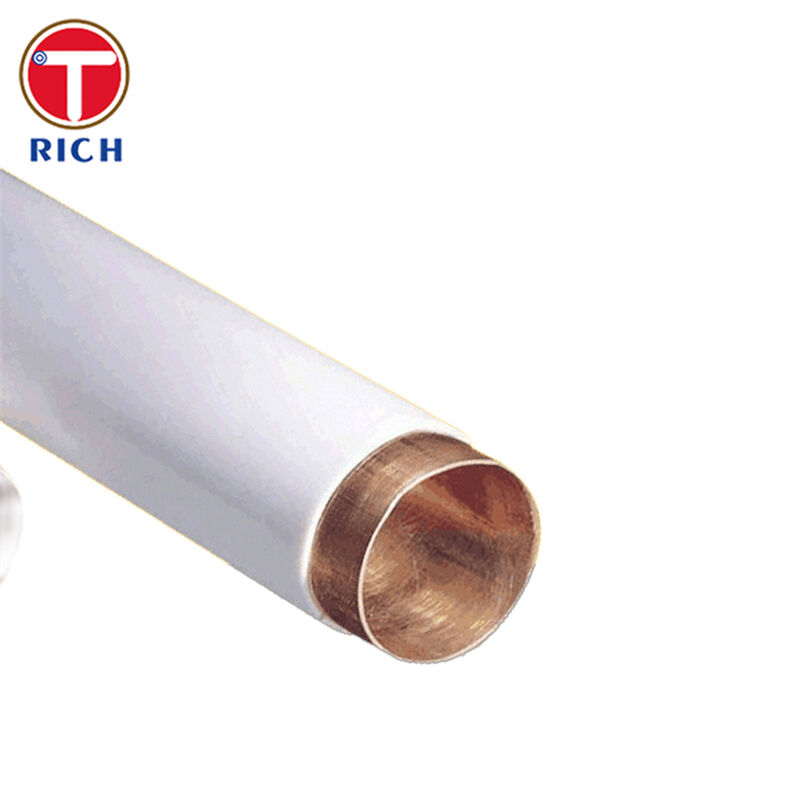

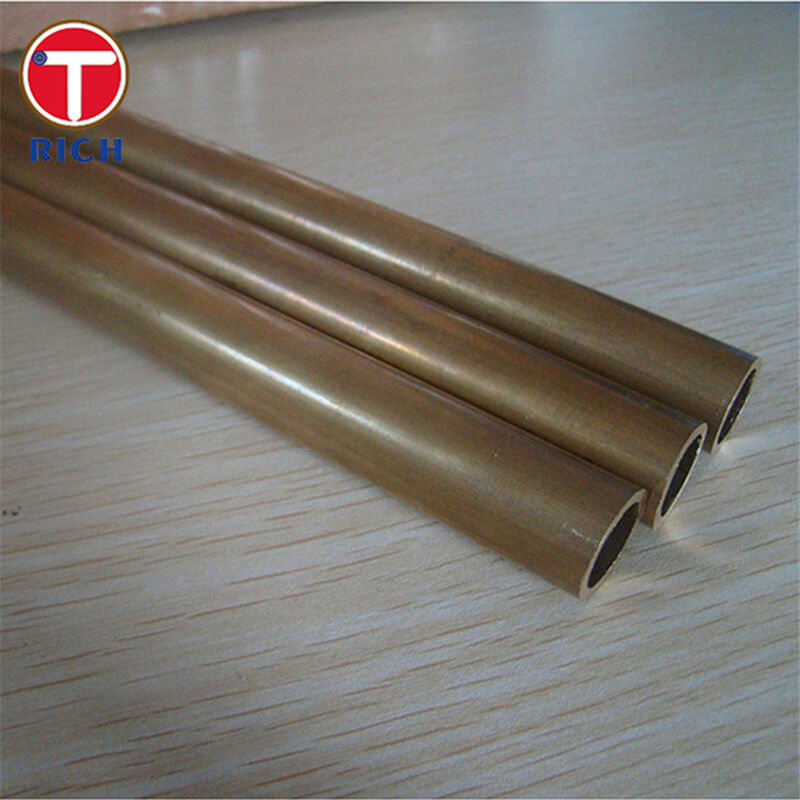

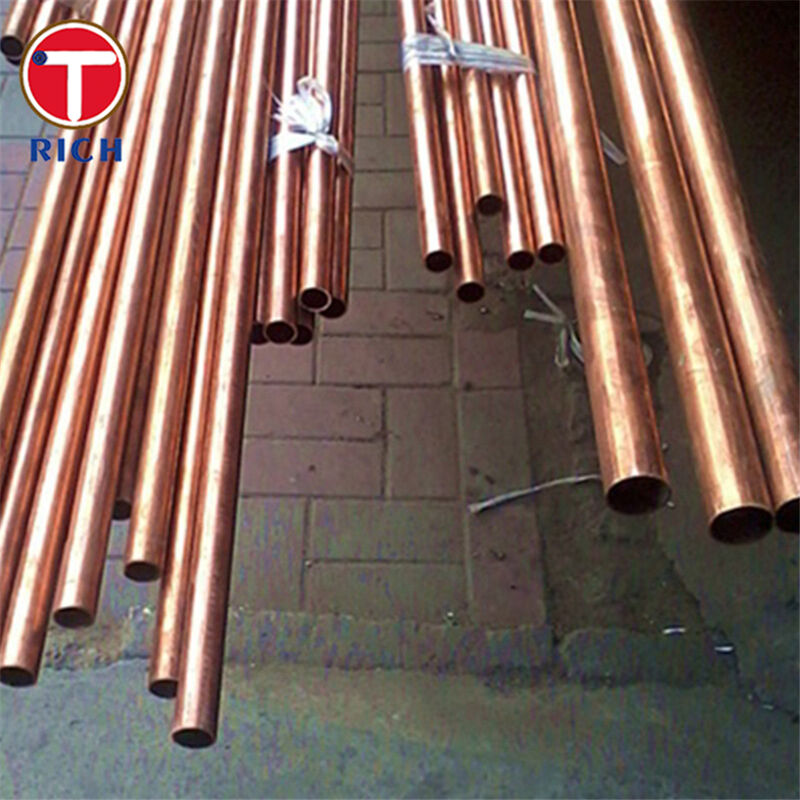

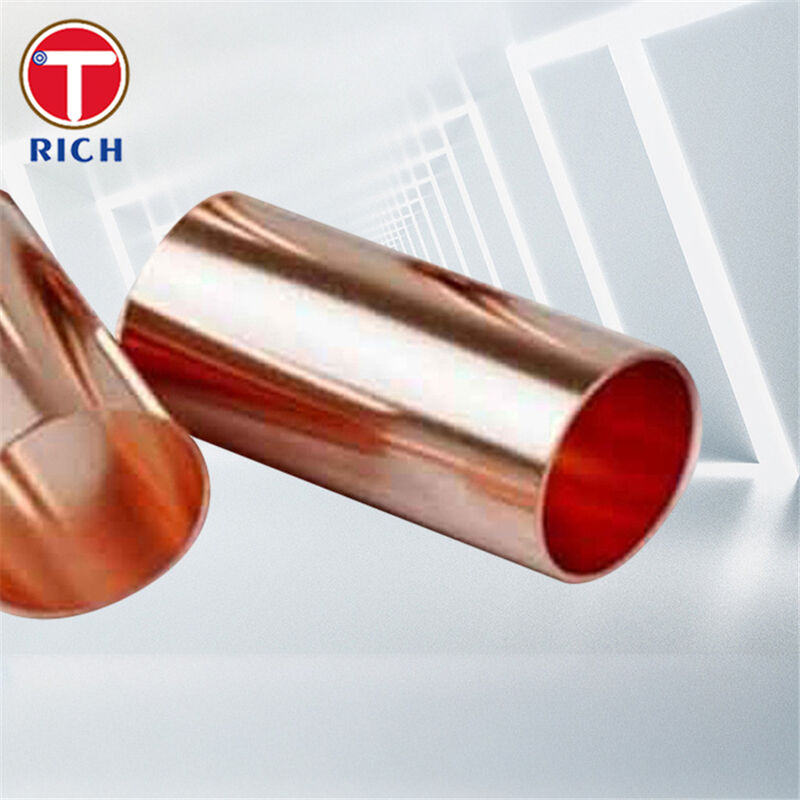

ASTM B75 C12200 Tubo in lega di rame Tubi in lega di rame di alta qualità per il tracciamento del vapore

Descrizione del materiale

ASTM B75 C12200 tubo in lega di rame è un tubo senza cuciture,tubi di rame (Cu-DHP) disossidati al fosforo trainati a freddo, progettati per servizi di ingegneria generale e particolarmente adatti per il tracciamento del vapore e per linee di vapore a bassa o media temperatura.

La lega (UNS C12200 / Cu-DHP) combina:

• Purezza molto elevata del rame (≥ 99,9% di Cu compreso l'Ag) con 0,015 ∼ 0,040% di fosforo come deossidante, che garantisce resistenza alla fragilità dell'idrogeno e buona saldabilità.

• Eccellente conduttività termica e buona resistenza alla corrosione in ambienti tipici di vapore e condensato.

Ciò lo rende una scelta robusta ed economica per il tracciamento del vapore di condotte di processo, valvole, strumenti e attrezzature accessorie.

Specificità

Grado e standard

• Materiale: rame deossidato con fosforo, P residuo elevato (Cu-DHP)

• UNS: C12200

• Forma del prodotto: tubo di rame senza cuciture

• Norma di riferimento: ASTM B75 / B75M

Denominazioni equivalenti (per riferimento)

• EN: Cu-DHP, CW024A

• JIS: C1220 (C1220T per tubo)

• GB: TP2 (tubo di rame deossidato con fosforo)

• GOST: rame deossidato di tipo M1Ф utilizzato in tubi di rame GOST 617

Processo di produzione

• tubi senza cuciture, lavorati a caldo o a freddo

• Fornite sia:

  • Completamente ricottati (volute molli / lunghezze rette)

  • Disegni a sfera leggera o a sfera dura su richiesta

Dimensioni tipiche per il tracciamento del vapore
(dipendono dal progetto; di seguito sono riportate le dimensioni comuni del tracciante)

• Diametro esterno (OD): 3/8" (9,52 mm), 1/2" (12,7 mm) comunemente utilizzati; 1/4" ′′7/8" OD disponibile

• Spessore della parete: tipicamente 0,9 ∼1,2 mm per tubi di tracciamento OD da 3/8" ∼1/2"

• Lungo:

  • Rotoli a carica piatta: fino a 50-150 m per bobina (tipico)

  • Lunghezze rettilinee: 3 ̊6 m standard; su richiesta

Condizione di consegna e fine

• Temperature: O60 (annealed morbido) è preferito per il tracciamento a vapore a causa della sua facile flessibilità; temperature dure (H55/H80 ecc.) sono disponibili quando è richiesta una maggiore resistenza

• Fermate: Fermate semplici, sgusciate; altre forme di preparazione a richiesta

• Superficie: ossido pulito, luminoso o leggero, pulizia interna controllata per il servizio a vapore e condensato

Caratteristiche principali

1. Ottimizzato per le temperature di tracciamento del vapore

   • Il tubo di rame C12200 sotto ASTM B75 è ampiamente utilizzato nelle linee fluide e a vapore e mantiene la resistenza a temperature elevate tipiche del servizio a vapore a bassa e media pressione.

2. Eccellente conduttività termica

   • L'elevata conducibilità termica (circa 196 W/m·K) consente un efficiente trasferimento di calore dal vapore alla linea di tracciamento, riducendo il numero di traccianti e il consumo di vapore.

3. Resistenza alla fragilità dell'idrogeno

   • La deossidazione del fosforo riduce al minimo l'ossigeno disciolto e previene l'infragilizzazione del vapore (malattia dell'idrogeno), un requisito chiave per il rame in servizio caldo e umido.

4. Forte resistenza alla corrosione in vapore/condensato

   • Le leghe C12200 e le leghe Cu-DHP affini presentano una resistenza molto buona alla corrosione generale e alle buche nell'acqua, nel vapore e in molte atmosfere industriali, consentendo una lunga durata di servizio nelle linee a vapore e nei traccianti.

5. Facile da piegare, modellare e unire

   • L'eccellente lavorabilità a freddo e le caratteristiche di brasatura/saldatura consentono curve a raggio stretto, avvolgimento intorno al tubo di processo e giunture affidabili (fittings di brasatura, saldatura e compressione).

6. Qualità standardizzata comprovata

   • La norma ASTM B75 specifica le prove meccaniche, le prove di fragilità dell'idrogeno, le prove di espansione e le prove non distruttive (circuito di corrente / pressione) per i tubi di rame, garantendo una qualità coerente e rintracciabile.

7. Risparmio economico contro inossidabile per condizioni moderate

   • Per molti progetti, il tubo tracciante in rame è raccomandato per il servizio a vapore fino a circa 400 ° F (204 ° C) quando compatibile con il mezzo, offrendo un costo di materiale e installazione inferiore rispetto all'acciaio inossidabile.

I nostri vantaggi

Sulla base di domande frequenti di ingegneri e acquirenti di tubi di tracciamento del vapore, ecco come questo prodotto e il nostro approccio di fornitura affrontano le preoccupazioni chiave:

1. ¢È davvero adatto il rame per la mia temperatura e pressione di rilevamento del vapore? ¢

• Le linee guida ingegneristiche indicano che i tubi di rame sono adatti quando la temperatura del vapore saturo non supera circa 400 ° F (204 ° C) e quando il processo o l'ambiente non è aggressivamente corrosivo.

• I nostri tubi C12200 sono forniti in spessori di parete selezionati in base alla pressione di progettazione e ai codici di tubazione applicabili;le pareti più pesanti possono essere fornite per cicli termici più severi, come raccomandato dai documenti sulle migliori pratiche di tracciamento del vapore.

Cosa offriamo

• Riesame dell'applicazione (pressione del vapore, temperatura, mezzo, ambiente) e indicazione su quando il rame C12200 è ideale e quando il tubo tracciante inossidabile 316L è una scelta migliore.

• Selezione dello spessore della parete e documentazione per allineare con i vostri standard interni e le specifiche del progetto.

2. ¢ Che dire della pulizia della corrosione e del condensato? ¢

Le guide di progettazione sottolineano che il rame è economico, ma i prodotti di corrosione possono contaminare le trappole e gli strumenti se la chimica dell'acqua è scarsa.

Il nostro approccio

• Forniamo C12200 da fusioni di Cu-DHP a chimica controllata con livelli di impurità molto bassi e un servizio comprovato nei sistemi di vapore, acqua e scambio di calore.

• Su richiesta, possiamo fornire:

  • Tubi prepuliti/puliti internamente per sistemi critici di vapore/condensato

  • Guida sulla compatibilità con il programma di trattamento del condensato

  • Soluzioni alternative di traccianti 316L per servizi altamente corrosivi o contaminati

3¢ Come posso sapere se il tubo soddisfa i requisiti ASTM B75 e QA del progetto? ¢

L'ASTM B75/B75M definisce requisiti rigorosi per la chimica, le proprietà meccaniche, le prove di espansione, le prove di fragilità dell'idrogeno e le prove non distruttive dei tubi di rame senza saldature.

Ciò che forniamo

• Rapporti di prova dei materiali (EN 10204 3.1) compresi:

  • Analisi chimica (Cu, P e residui)

  • Risultati delle prove di trazione e durezza

  • Provate di espansione/appiattimento secondo necessità

  • Se specificato, prove a corrente di vortice o idrostatiche/pneumatiche

• Piena tracciabilità per calore, bobina e fascio, oltre all'imballaggio e alla marcatura in linea con le specifiche ASTM/del cliente.

4. ¢Posso ottenere un tubo tracciante in bobine lunghe e con prestazioni di piegatura affidabili? ¢

Le linee guida per la progettazione del tracciamento del vapore sottolineano l'uso di tubi in rame o inossidabile da 3/8" e 1/2" OD in lunghi giri continui per un'installazione efficiente.

I nostri vantaggi qui

• Le bobine C12200 rigidamente ricotte con eccellente duttilità (tipico tensione O60 220-260 MPa con allungamento ≥ 40%) consentono di avvolgere strettamente le linee di processo senza rughe.

• Le bobine a chiusura piana riducono al minimo le giunzioni e i punti di perdita, riducendo il tempo di installazione e il rischio di manutenzione.

5."E se avessi bisogno di voti equivalenti per progetti multi-standard?"

I progetti globali spesso mescolano la documentazione ASTM, EN, JIS, GB e GOST. Cu-DHP / C12200 ha riferimenti incrociati ben consolidati a CW024A, C1220 e TP2 e a rame russo di tipo M1F.

Noi sosteniamo

• Mapping cross-standard (ASTM EN JIS GB GOST) nelle schede dati e nei certificati

• Marcatura standard mista se la documentazione richiede sia le denominazioni UNS che quelle locali

Composizione chimica

Proprietà meccaniche

Norme applicabili

ASTM (USA)

• ASTM B75/B75M ¢ tubo di rame senza saldatura (coperta dalle norme UNS C12000 e C12200).

• ASTM B280 ¢ tubo di rame senza cuciture per aria condizionata e refrigerazione (C12200).

• ASTM B111 ¢ tubi di condensazione e scambiatori di calore senza saldature in rame e in lega di rame.

EN (Europa)

• EN 12449 Rame e leghe di rame Tubi rotondi senza cuciture per uso generale (Cu-DHP, CW024A).

• EN 13600 / EN 1057 ¢ Norme aggiuntive per tubi di rame per applicazioni elettriche e idrauliche.

GB (Cina)

• GB/T 5231 ¢ Denominazione e composizione chimica del rame forgiato e delle leghe di rame (TP2).

• GB/T 1527 ¢ tubo di rame e leghe di rame.

• GB/T 18033 Tubi di rame senza saldatura per acqua e gas.

JIS (Giappone)

• JIS H3300 ¢ tubi e tubi senza saldatura di rame e lega di rame (comprese le C1220T).

GOST (Russia / CSI)

• GOST 617-2006 ?? Tubi rotondi di rame e ottone per uso generale Condizioni tecniche (applicabile a tubi di rame di tipo M1/M1Ф).

Campi di applicazione

Aree di applicazione generali

Grazie all'alta conduttività termica, alla buona resistenza alla corrosione e all'eccellente formabilità, i tubi C12200 / Cu-DHP sono ampiamente utilizzati in:

• Tracciamento del vapore e linee a vapore

• Altre macchine per la produzione di calore

• Tubi di climatizzazione e refrigerazione

• Distribuzione dell'acqua calda e fredda

• Tubi per impianti chimici e di processo (media non aggressivi)

Utili specifici nei sistemi di tracciamento del vapore e dei sistemi a vapore

1. Tracciamento del vapore delle condotte di processo

2. Linee a vapore per la distribuzione di servizi pubblici

3. Valvole, strumenti e apparecchiature accessorie

4. Applicazioni per scambiatori di calore e bobine

5. Servizi edilizi e utilizzo del vapore HVAC
