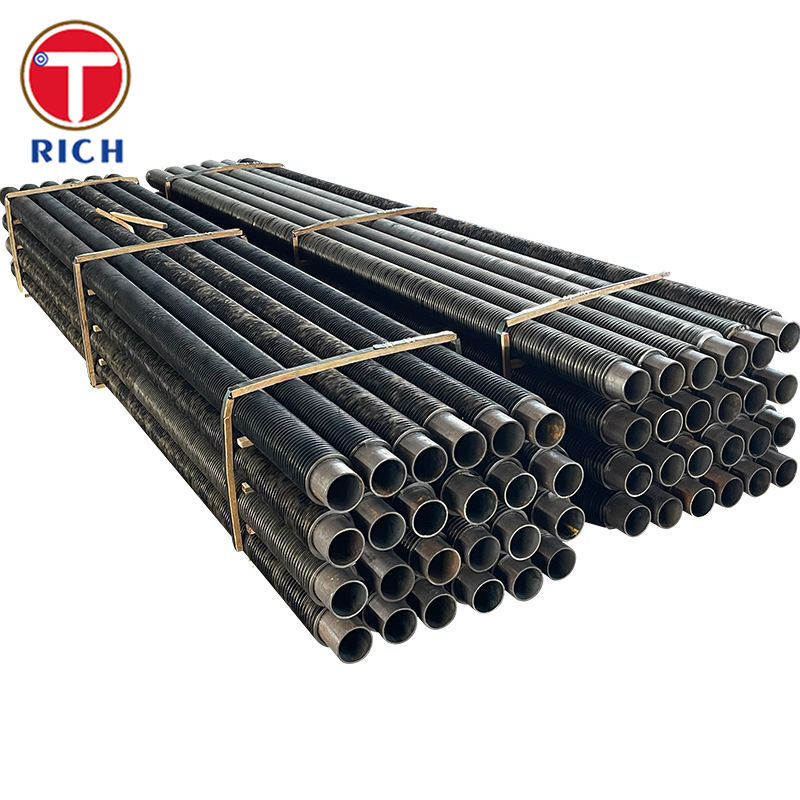

Tubo ad aletta di tipo L: tubi alettati a tensione avvolta con piede a L in alluminio per scambiatore di calore

Panoramica dei materiali

I tubi alettati con avvolgimento in tensione con piede a L in alluminio sono elementi di trasferimento di calore bimetallici o multimetallici in cui una sottile striscia di alluminio è avvolta elicoidalmente attorno a un tubo di base sotto tensione controllata. Su un bordo della fascia della pinna viene dapprima ricavato un piedino a forma di “L”; tale piede appoggia direttamente sulla superficie esterna del tubo e blocca meccanicamente l'aletta al tubo per tutta la sua lunghezza.

Il tubo di base può essere in acciaio al carbonio, acciaio bassolegato, acciaio inossidabile o materiali non ferrosi come rame e ottone, mentre l'aletta è generalmente realizzata in leghe di alluminio ad alta conduttività termica (ad esempio 1050, 1060, 3003, 5052, 1100). Questo design combina la resistenza meccanica e la pressione nominale del tubo base con l'eccellente conduttività termica e resistenza alla corrosione delle alette in alluminio.

I tubi ad alette di tipo L sono ampiamente utilizzati negli scambiatori di calore raffreddati ad aria, nei radiatori industriali e nei raffreddatori di gas di processo, soprattutto dove le temperature di esercizio sono comprese tra basse e medie ed è richiesta una protezione aggiuntiva della parete del tubo.

Specifiche

Questi valori rappresentano le capacità produttive comuni per i tubi alettati tensionati con piede a L in alluminio. Le dimensioni e le tolleranze effettive sono finalizzate ai disegni del cliente e ai codici applicabili.

• Materiali del tubo base

  • Acciaio al carbonio: ad esempio SA-179, SA-210, SA-214

  • Acciaio inossidabile: ad esempio TP304/304L, TP316/316L

  • Acciai legati o non ferrosi (rame, ottone, Cu-Ni) su richiesta

• Materiale delle pinne

  • Leghe di alluminio: AA1050/1050A, 1060, 1100, 3003, 5052 (altre su richiesta)

  • Tempera tipicamente H14 / H16 per alette

• Diametro esterno del tubo (OD)

  • ca. 12,7–50,8 mm (1/2"–2") comunemente fornito

  • Sono possibili altri intervalli di diametro esterno a seconda del materiale e dello spessore della parete

• Spessore della parete del tubo

  • Solitamente 1,5–6,0 mm a seconda della pressione e del codice di progetto; pareti più pesanti disponibili per il servizio ad alta pressione

• Altezza della pinna

  • ca. 6–16 mm (1/4"–5/8"), con alette più alte possibili per modelli speciali

• Spessore delle alette

  • Tipicamente 0,2–0,4 mm (≈0,008"–0,016")

• Passo delle alette (densità delle alette)

  • 5–13 alette per pollice (passo alette ≈4–16 mm) in base al design termico

• Lunghezza massima del tubo

  • Fino a ca. 15–18 m (≈50–60 piedi), a seconda del materiale e dei limiti di trasporto

• Temperatura operativa consigliata

  • Tipicamente fino a circa 200 °C (≈400 °F) in servizio continuo

  • Picchi a breve termine fino a ≈230+ °C (450 °F) possono essere accettabili a seconda del materiale del tubo base, della lega delle alette e dell'ambiente

  • Per temperature del metallo più elevate, sono generalmente preferiti i tipi di alette estruse o incorporate

Caratteristiche principali

• Elevata efficienza di trasferimento del calore

  • Le alette in alluminio offrono una conduttività termica molto elevata e un'ampia superficie esterna, aumentando significativamente i coefficienti complessivi di trasferimento del calore nei servizi controllati dal lato aria.

• Fissaggio meccanico sicuro del tubo alettato

  • Il piede a L è avvolto in tensione in modo che ogni giro dell'aletta poggi saldamente contro il tubo, fornendo una spaziatura uniforme delle alette e impedendo il movimento o la separazione delle alette in caso di cicli termici e vibrazioni.

• Migliore protezione dalla corrosione del tubo base

  • La base dell'aletta copre la superficie del tubo, proteggendo l'acciaio dall'esposizione diretta all'atmosfera e riducendo il rischio di corrosione sotto l'aletta in molti ambienti.

• Ottimizzato per il servizio con raffreddamento ad aria

  • I tubi ad alette di tipo L sono ampiamente utilizzati negli scambiatori di calore raffreddati ad aria e nei raffreddatori con ventola ad aletta dove sono previsti livelli di temperatura, pressione e vibrazioni moderati.

• Combinazione flessibile di materiali

  • Qualsiasi materiale adatto per i tubi può essere combinato con alette in alluminio ad alta conduttività, costi di bilanciamento, resistenza alla corrosione e pressione nominale per ciascun progetto.

• Soluzione conveniente

  • Rispetto ai tubi ad alette estrusi, le alette con piede a L in alluminio avvolto in tensione offrono generalmente costi di materiale e produzione inferiori, pur garantendo un'adesione affidabile delle alette e una buona durata in condizioni appropriate.

I nostri vantaggi: rispondere alle domande tipiche dei clienti

1. "Le alette si allenteranno o vibreranno sotto le vibrazioni e i cicli termici?"

• Il profilo del piede a L e l'avvolgimento a tensione controllata producono un interblocco meccanico tra l'aletta e il tubo che resiste al sollevamento e al movimento dell'aletta nell'intervallo operativo tipico fino a circa 400–450 °F.

• La spaziatura uniforme delle alette e lo stretto contatto delle radici aiutano a prevenire sfregamenti e rumore, migliorando la stabilità a lungo termine nei raffreddatori con ventola ad alette e nei raffreddatori ad aria.

2. "Come viene controllata la corrosione del tubo base, soprattutto all'aperto o negli impianti costieri?"

• Il piedino a L in alluminio copre la superficie del tubo, fornendo un'ulteriore barriera tra l'ambiente e il tubo in acciaio o lega.

• L'abbinamento della lega delle alette (ad esempio 3003 o 5052 per una migliore resistenza alla corrosione) e della lega del tubo (ad esempio acciaio inossidabile o Cu-Ni) viene selezionato per ridurre al minimo gli effetti galvanici in atmosfere marine o chimicamente aggressive.

3. "Riesci a soddisfare il mio codice e i requisiti standard?"

• I tubi base e i materiali delle alette in alluminio vengono selezionati e prodotti in conformità con i principali standard internazionali: ASTM (B209, B221, B234/B241/B429), EN (EN 573-3, EN 755-1/2), GOST 4784, JIS H 4000/H 4040 e GB/T 3190, GB/T 4437.1, tra gli altri.

• La composizione chimica e le proprietà meccaniche delle leghe delle alette di alluminio sono controllate in base alle denominazioni delle leghe pertinenti (1050, 1060, 3003, 5052, 6063, ecc.), garantendo prestazioni tracciabili e ripetibili.

4. "Puoi abbinare il design del mio pacchetto esistente (OD, altezza delle alette, FPI, lunghezza)?"

• Supportiamo diametri tipici dei tubi da 1/2" a 2", altezze delle alette da circa 1/4" a 5/8", passi delle alette da 5 a 13 FPI e lunghezze dei tubi fino a ~15–18 m, che coprono le applicazioni più comuni di raffineria, petrolchimica ed energia.

• È possibile progettare geometrie e densità delle alette personalizzate per soddisfare i progetti termici esistenti o i requisiti di retrofit.

5. “E per quanto riguarda la manutenzione, la pulizia e la sostituzione?”

• La superficie liscia delle alette in alluminio è compatibile con le procedure standard di pulizia con getto d'aria o lavaggio con acqua a bassa pressione comunemente utilizzate sulle unità con ventola ad alette.

• Il rispetto costante delle designazioni delle leghe standard e degli intervalli dimensionali facilita la fornitura di tubi sostitutivi completamente intercambiabili con i bundle originali.

Composizione chimica: tipiche leghe per alette di alluminio

Proprietà meccaniche: tipiche leghe per alette di alluminio

Standard applicabili

A seconda della selezione del materiale e delle specifiche del cliente, i tubi alettati con piede a L in alluminio di tipo L possono essere prodotti in conformità con i seguenti standard (o equivalenti):

• ASTM (Stati Uniti)

  • ASTM B209– Lamiere e piastre in alluminio e leghe di alluminio (striscia di alette in alluminio)

  • ASTM B221/B221M– Barre, barre, fili, profili e tubi estrusi in alluminio e leghe di alluminio (tubi e profilati in alluminio)

  • ASTM B234/B241– Tubi senza saldatura trafilati in alluminio e leghe di alluminio / Tubi e tubi senza saldatura per condensatori e scambiatori di calore

• IT (Europa)

  • EN573-3– Alluminio e leghe di alluminio – Composizione chimica e forma dei prodotti lavorati (designazione e composizione della lega)

  • EN755-1/EN755-2– Alluminio e leghe di alluminio – Barre, tubi e profilati estrusi – Condizioni tecniche di consegna e proprietà meccaniche

• GOST (Russia/CSI)

  • GOST4784– Alluminio e leghe di alluminio lavorato – Gradi e composizione chimica

• JIS (Giappone)

  • JIS H 4000– Lamiere, nastri e piastre in alluminio e leghe di alluminio (fin strip)

  • JISH4040– Barre, tondini e fili in alluminio e leghe di alluminio (relativi a prodotti e tubi estrusi)

• GB/T (Cina)

  • GB/T 3190– Composizione chimica dell’alluminio lavorato e delle leghe di alluminio (limiti delle leghe)

  • GB/T4437.1– Tubi estrusi a caldo in alluminio e leghe di alluminio – Parte 1: Tubi senza saldatura (tubi base in alluminio)

Acciaio, acciaio inossidabile e altri materiali per tubi base sono abbinati a codici specifici del progetto come ASME, EN, GB o GOST per tubazioni in pressione e standard per caldaie, come richiesto.

Campi di applicazione

Aree di applicazione generali

I tubi alettati tensionati con piede a L in alluminio sono adatti per un'ampia gamma di apparecchiature termiche in cui prevale la resistenza lato aria ed è richiesta una superficie esterna migliorata:

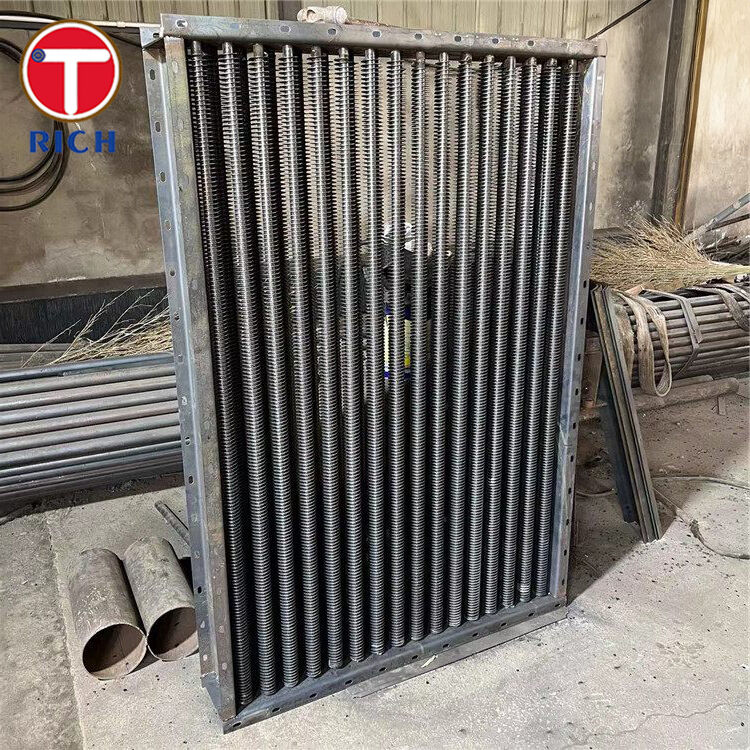

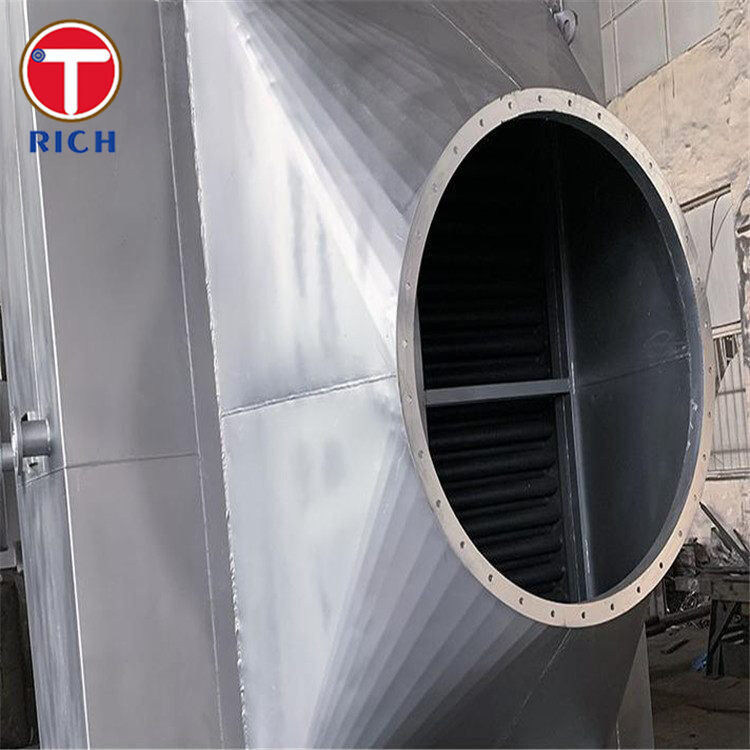

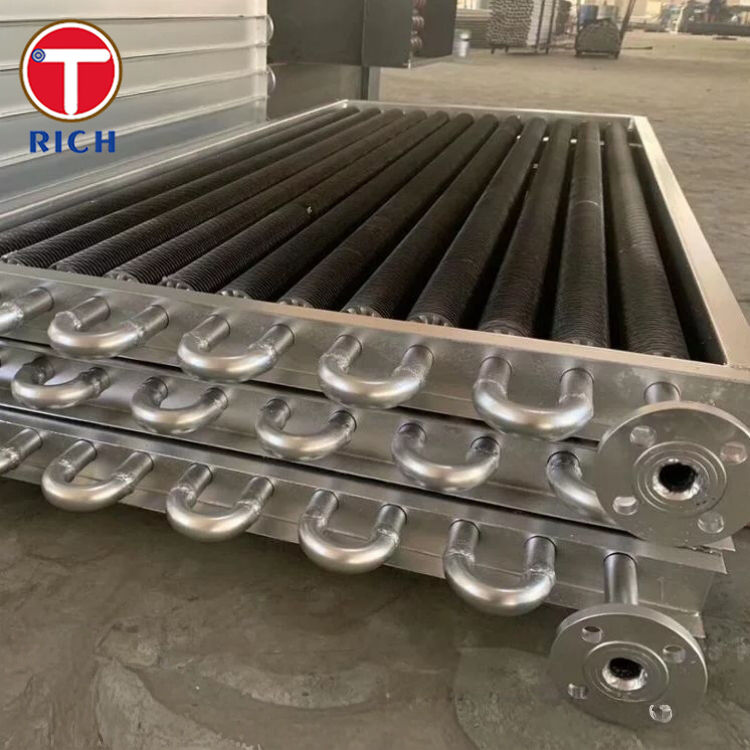

• Scambiatori di calore raffreddati ad aria e raffreddatori con ventola in raffinerie e impianti petrolchimici

• Gas cooler e intercooler per compressori e sistemi di turbine a gas

• Radiatori industriali per motori, turbine e grandi apparecchiature rotanti

• Recuperatori ed economizzatori di calore di scarto (entro i limiti di temperatura)

• Serpentine per gas di processo, riscaldatori d'aria ed essiccatori

• Condensatori/evaporatori HVAC e di refrigerazione in cui sono preferiti i design con alette e tubi metallici

Utilizzo tipico all'interno di ciascun settore

• Petrolio e gas/Petrochimico

  • Raffreddatori di gas di processo raffreddati ad aria, fasci di condensatori, raffreddatori soprastanti stabilizzatori e raffreddatori con ventola ad aletta in installazioni di pipe rack.

• Generazione di energia

  • Raffreddatori d'aria per generatori e motori, raffreddatori dell'olio lubrificante per turbine, raffreddatori a idrogeno (dove sono accettabili alette in alluminio) e raffreddatori d'aria per sistemi ausiliari.

• Impianti chimici e fertilizzanti

  • Raffreddatori d'aria per flussi di processo (NH₃, gas di sintesi, aria, azoto), raffreddatori di prodotti e sistemi di recupero solventi, dove temperatura e corrosività moderate corrispondono alla capacità delle alette in alluminio.

• Attrezzature per metallurgia, carta, alimenti e essiccazione

  • Riscaldatori ed essiccatori ad aria calda, serpentine per forni e riscaldatori d'aria di processo che beneficiano di un'area delle alette elevata e di un peso relativamente basso.

• HVAC/refrigerazione

  • Bobine personalizzate e riscaldatori d'aria industriali in cui si preferiscono robuste alette metalliche e tubi a parete spessa rispetto alle batterie commerciali leggere, in ambienti adeguati di temperatura e corrosione.
