Tubo alettato avvolto a tensione in acciaio legato a L per scambiatori di calore con trasferimento di calore migliorato
Dettagli del prodotto
Tubo a pinne in acciaio legato
,Tubo alettato L-Foot avvolto a tensione
,Metropolitana alettata dello scambiatore di calore
Tubo alettato avvolto a tensione con piede a L in acciaio legato per scambiatori di calore
Introduzione al materiale

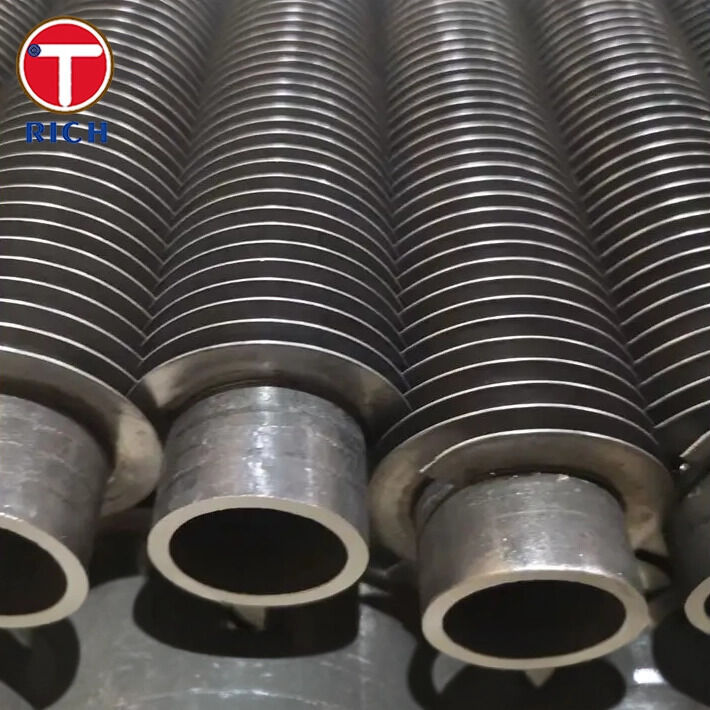

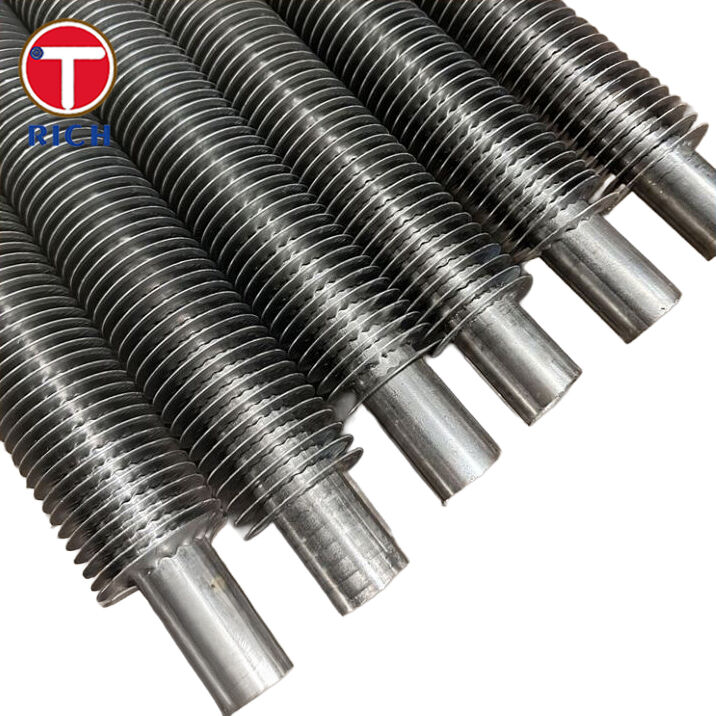

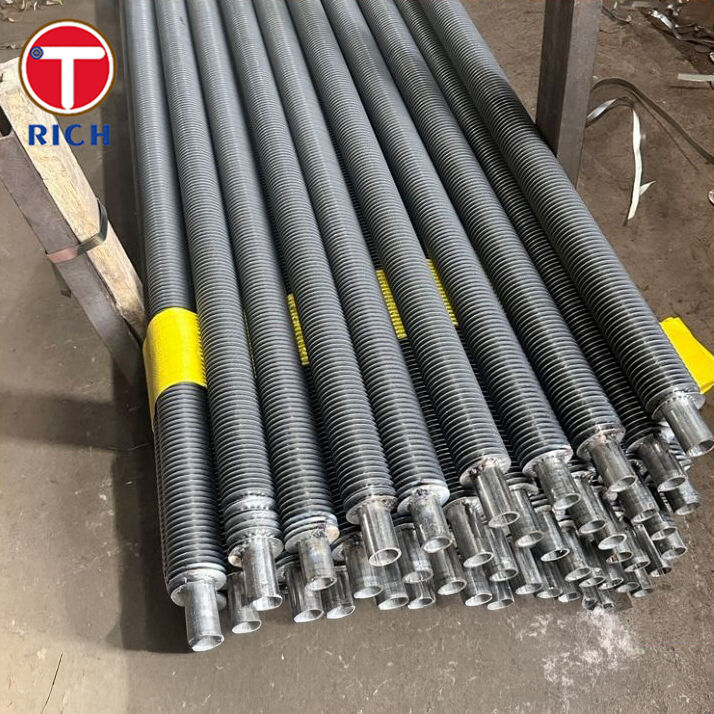

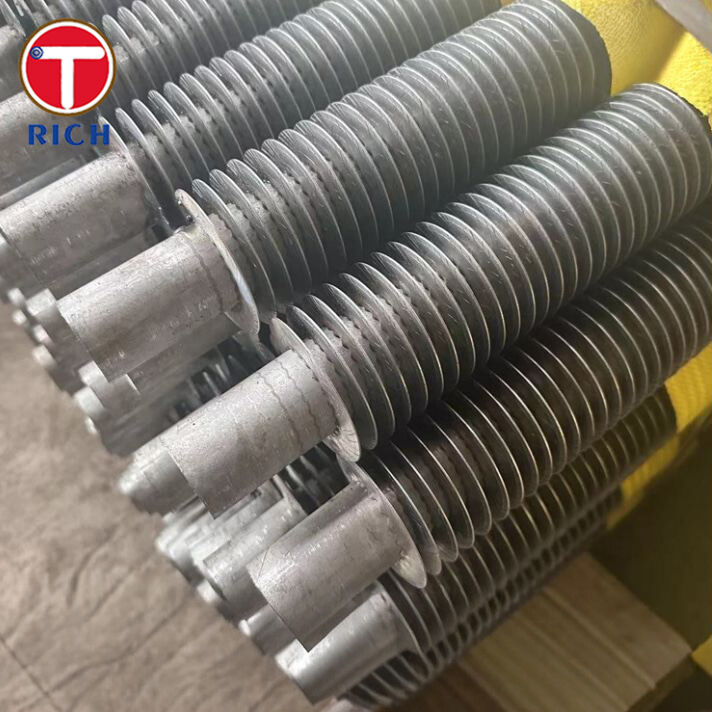

Il prodotto è un tubo alettato avvolto a tensione con stile “Piede a L”, il che significa che la striscia alettata è preformata in un piede a forma di “L” e avvolta elicoidalmente attorno a un tubo base sotto tensione. Ciò si traduce in un forte legame meccanico tra aletta e tubo e in prestazioni di trasferimento del calore migliorate.
Il tubo base è realizzato in acciaio legato, il che lo rende adatto per una maggiore resistenza, temperature più elevate o ambienti più esigenti rispetto ai semplici tubi alettati in acciaio al carbonio.
Specifiche
-
Materiale del tubo base: acciaio legato (può includere leghe carbonio-molibdeno, cromo-molibdeno o altri gradi di acciaio legato) come specificato dal cliente.
-
Materiale aletta: tipicamente striscia di alluminio o rame formata in un profilo a piede a L e avvolta sotto tensione sul tubo.
-
Diametro esterno del tubo (intervallo tipico): da ~0,5″ a ~2″ (da 12,7 mm a ~50,8 mm) per tubi alettati avvolti a tensione con piede a L.
-
Altezza aletta: fino a ~16 mm (per il tipo a piede a L).
-
Spessore aletta: da circa 0,15 mm a 0,6 mm per i tipici tubi alettati di tipo L.
-
Passo aletta: da 6 a 12 alette per pollice (~2,4 a ~4,8 mm di spaziatura tra le alette).
-
Lunghezza: personalizzata in base alle esigenze di progettazione.
-
Limite di temperatura: tipico fino a ~130 °C (≈270 °F) per i tubi alettati a piede a L di base.
Caratteristiche principali
-
Il profilo a piede a L offre un'ampia area di contatto tra aletta e tubo, migliorando la conduzione del calore.
-
Le alette avvolte a tensione assicurano un solido legame meccanico, resistendo all'allentamento sotto vibrazioni o cicli termici.
-
I tubi centrali in acciaio legato offrono una maggiore resistenza e una migliore capacità di temperatura rispetto all'acciaio al carbonio semplice.
-
La copertura completa delle alette aiuta a proteggere la superficie del tubo dalla corrosione esterna.
I nostri vantaggi
-
Maggiore durata e affidabilità — I clienti spesso si preoccupano dell'allentamento delle alette nel tempo. La costruzione avvolta a tensione con piede a L previene questo problema garantendo un legame meccanico costante.
-
Maggiore efficienza di trasferimento del calore — Una maggiore area di contatto aletta-tubo e un avvolgimento più stretto migliorano le prestazioni, aumentando spesso l'efficienza in modo significativo rispetto ai progetti avvolti a tensione standard.
-
Protezione dalla corrosione — La copertura continua delle alette e l'adesione stretta riducono la corrosione lato aria del tubo base, aumentando la durata.
-
Flessibilità del materiale — Sia il tubo in acciaio legato che il materiale delle alette possono essere personalizzati per requisiti di temperatura, corrosione o meccanici.
-
Conveniente — Rispetto ai tubi alettati estrusi o saldati, i tubi avvolti a tensione con piede a L offrono prestazioni eccellenti a un costo più economico.
Composizione chimica
| Grado | C (%) | Mn (%) | Si (%) | Cr (%) | Mo (%) | Altro (%) |
|---|---|---|---|---|---|---|
| ASTM A335 P9 | 0,10–0,15 | 0,30–0,60 | 0,50 max | 0,50–1,20 | 0,44–0,65 | V, Ti, Al |
| ASTM A335 P11 | ~0,08 | 0,29–0,60 | 0,50 max | 1,00–1,50 | 0,37–0,60 | V, Nb |
| ASTM A335 P22 | ~0,10 | 0,29–0,60 | 0,50 max | 2,00–2,50 | 0,85–1,03 | V, Nb |
| ASME SA179 | ≤0,30 | 0,27–0,63 | 0,10–0,35 | 0,40 max | — | — |
| ASTM A192 | ≤0,35 | 0,27–0,63 | 0,10–0,35 | 0,30–0,80 | ≤0,50 | — |
Proprietà meccaniche
| Grado | Resistenza alla trazione (MPa) | Resistenza allo snervamento (MPa) | Allungamento (%) |
|---|---|---|---|
| ASTM A335 P9 | ~415 | ~205 | ≥30 |
| ASTM A335 P11 | ~415 | ~205 | ≥30 |
| ASTM A335 P22 | ~415 | ~205 | ≥30 |
| ASME SA179 | ~415 | ~205 | ≥30 |
| ASTM A192 | ~415 | ~205 | ≥30 |
Standard applicabili
Gli standard di esecuzione pertinenti per questo prodotto includono:
-
Tubo base: ASTM A335 (P9, P11, P22), ASME SA179, ASTM A192, ecc.
-
Materiali alette: alluminio secondo ASTM B209; rame secondo ASTM B152.
-
Specifiche di produzione: profilo alettato a piede a L avvolto a tensione, avvolgimento elicoidale, bloccaggio meccanico.
-
Test: prove idrostatiche o pneumatiche, verifica dell'adesione delle alette, ispezione dimensionale.
Campi di applicazione

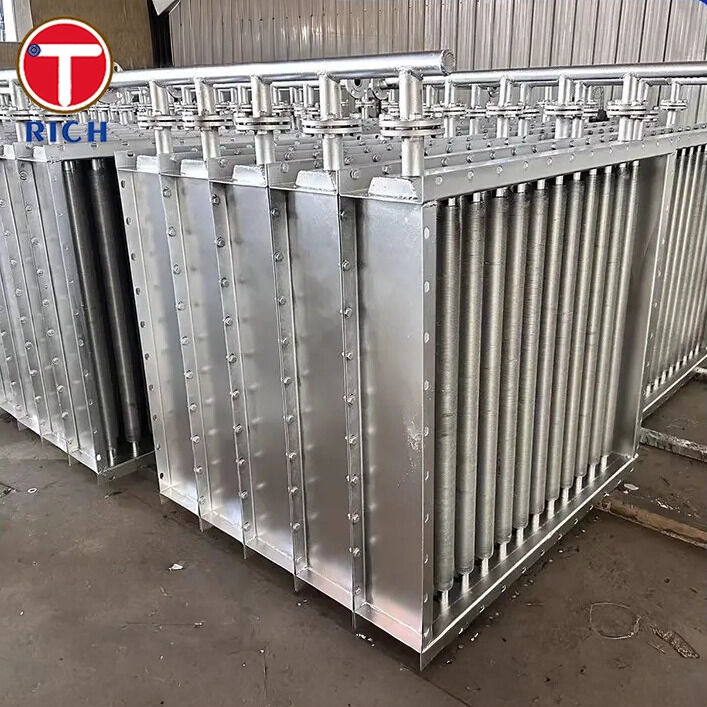

Usi generali: Scambiatori di calore che richiedono una maggiore superficie e tubi in acciaio legato ad alte prestazioni.
Le applicazioni specifiche includono:
-
Centrali elettriche: condensatori raffreddati ad aria, preriscaldatori d'aria, unità di recupero del calore di scarto.
-
Petrolio e gas / Petrolchimico: raffreddatori di raffineria, raffreddatori di gas di processo, sistemi di recupero del calore.
-
HVAC e refrigerazione: condensatori, evaporatori, raffreddatori d'aria industriali.
-
Industria chimica e alimentare: essiccatori, riscaldatori, raffreddatori per lo scambio di calore lato gas.
-
Settore marittimo e offshore: raffreddatori d'aria esposti a condizioni marine corrosive.
D: Sei una società commerciale o un produttore?
R: produttore, può anche fare trading.
D: Quanto dura il tempo di consegna?
R: Generalmente parlando, sono 10-15 giorni se la merce è in stock, oppure sono 30-40 giorni se la merce non è in stock,
dipende dalla quantità.
D: Fornite campioni? è gratuito o extra?
R: Sì, potremmo offrire il campione gratuitamente ma è necessario pagare il costo del trasporto.
D: Quali sono i tuoi termini di pagamento?
R: Pagamento=2000USD, 30% T/T in anticipo, saldo prima della spedizione.
Se hai un'altra domanda, non esitare a contattarmi.
-
