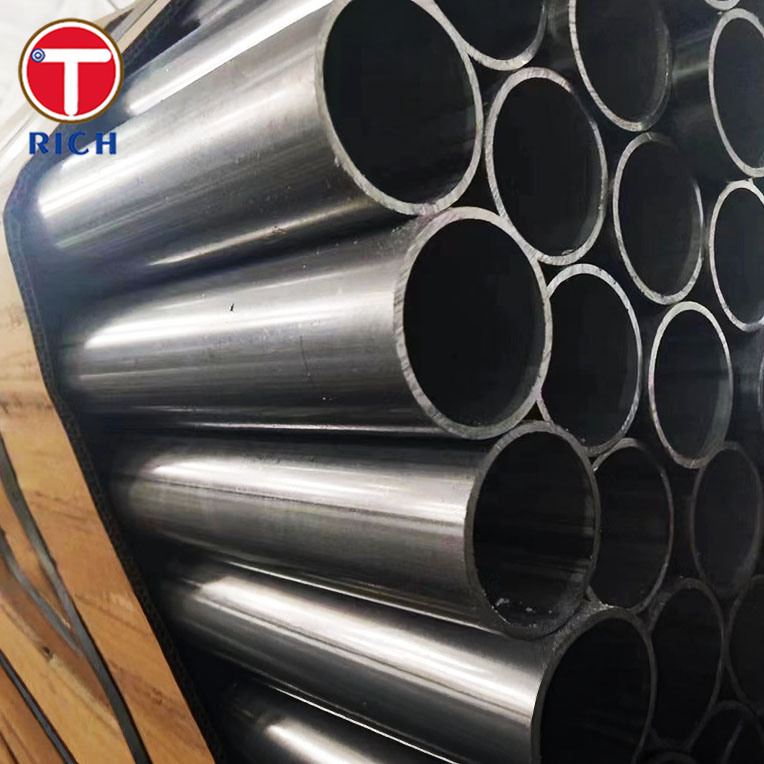

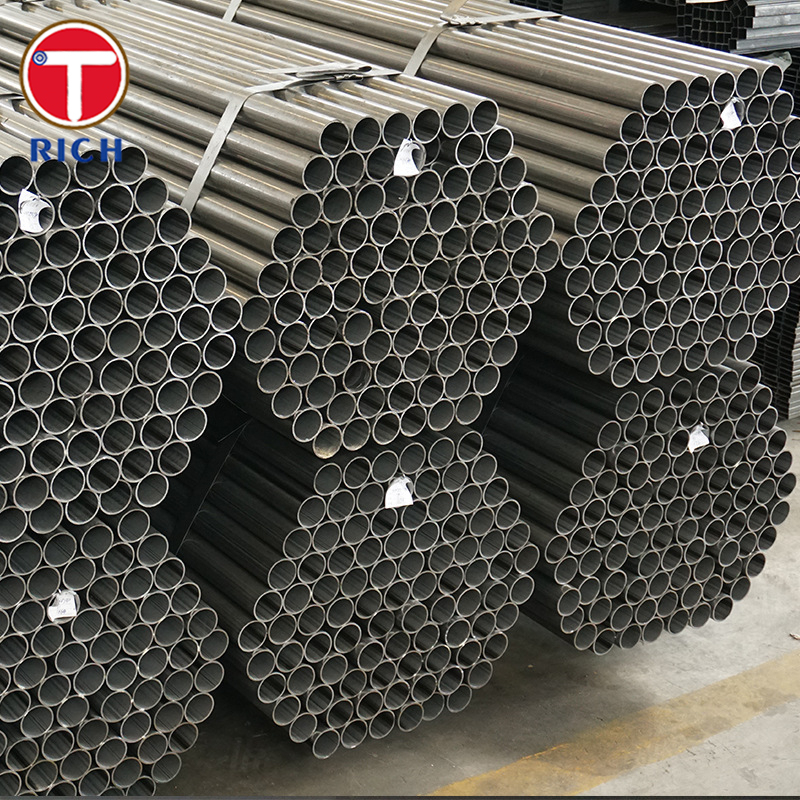

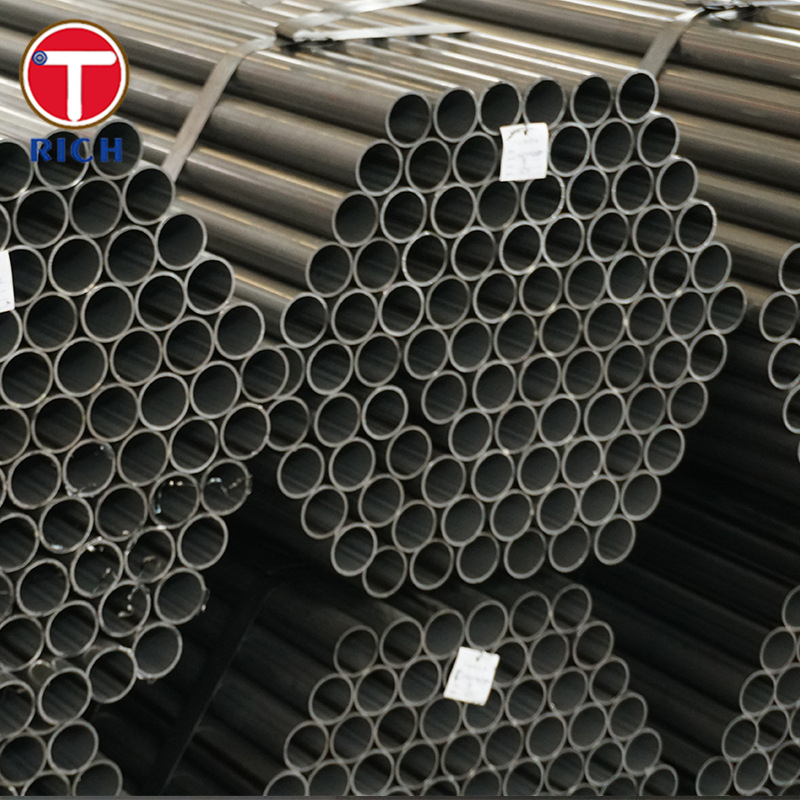

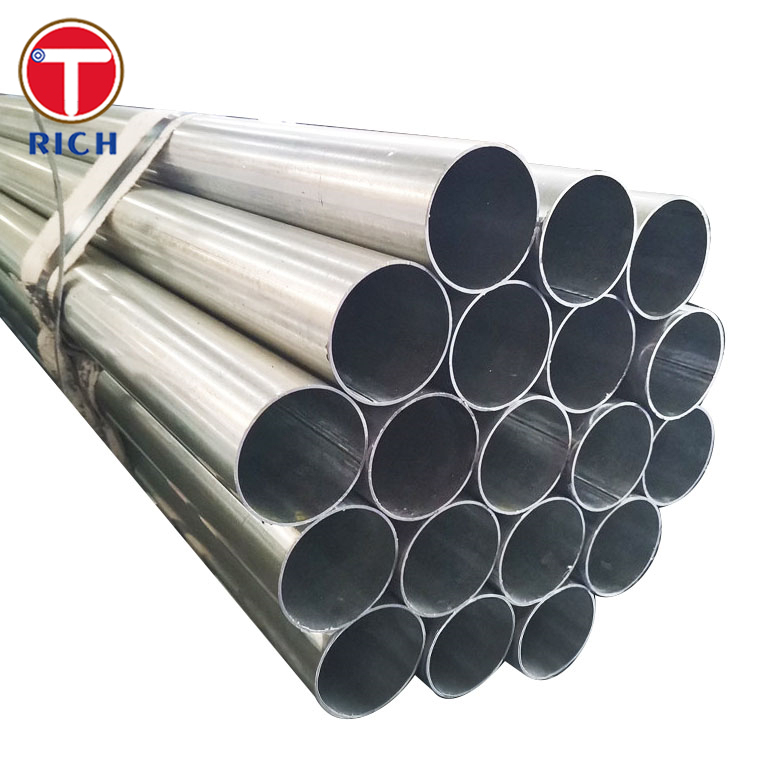

EN 10305-3 28Mn6 Tubo saldato in acciaio al carbonio laminato a freddo con diametro esterno 30 - 426 mm per applicazioni di precisione
Dettagli del prodotto
Tubo in acciaio al carbonio laminato a freddo
,Tubo in acciaio di precisione con tolleranze strette
,Tubo saldato laminato a freddo con buona resistenza meccanica
EN 10305-3 / 28Mn6 Tubo di acciaio al carbonio saldato a freddo per applicazioni di precisione
Una panoramica del materiale
La norma EN 10305-3 (Tubes welded cold-sized) definisce le condizioni tecniche di consegna per la saldatura di tubi in acciaio a freddo utilizzati in applicazioni di precisione.
Il 28Mn6 (numero di acciaio 1.1170) è un acciaio al carbonio termicamente trattabile, contenente manganese, comunemente utilizzato in applicazioni meccaniche e automobilistiche.
Quando viene utilizzato in tubi saldati a freddo secondo la norma EN 10305-3, il 28Mn6 fornisce un equilibrio di resistenza, formabilità e saldabilità, rendendolo adatto per usi strutturali e di precisione.
Specificità
Di seguito è riportato un riassunto delle specifiche (non un testo standard completo):
-
Tipo di prodotto: tubi di acciaio saldati a freddo (ossia saldati e successivamente ridotti a freddo per una tolleranza precisa) (sezioni trasversali circolari, quadrate o rettangolari)
-
Diametro esterno massimo (circolare): fino a193.7 mmsecondo la portata standard
-
Tolleranza e rugosità superficiale: tolleranze dimensionali strette e rugosità superficiale massima ammissibile (non fornite liberamente nelle fonti di sintesi)
-
Trattamento termico / Condizioni di consegna: saldato, a freddo, opzionalmente normalizzante, ricottante o scaldante e temperante a seconda delle esigenze e del grado
-
Spessore / lunghezza tipica della parete: intervalli comuni (es. spessore della parete da ~ 0,5 mm in su, lunghezze standard tipiche per fabbricante)
Composizione chimica (limiti tipici/standard)
| Classe di acciaio | C (wt %) | Si (massimo) | Mn (intervallo) | P (max) | S (max) |
|---|---|---|---|---|---|
| 28Mn6 (1.1170) | 0.25 ¢ 0.32 | ≤ 0.40 | 1.30 ¢ 1.65 | ≤ 0.035 | ≤ 0.035 |
| C35E (EN) | - 0 punti.32 | - 0 punti.40 | - 0,80 ‰ 1.20 | - 0 punti.025 | - 0 punti.025 |
| E235 (serie EN 10305) | ~ 0,17 (massimo) | - 0 punti.35 | ~ 1,20 (massimo) | - 0 punti.025 | - 0 punti.025 |
| E355 (serie EN 10305) | ~ 0,22 (massimo) | - 0 punti.55 | - Uno.60 | - 0 punti.025 | - 0 punti.025 |
| E420 (serie EN 10305) | ~ 0,16 (massimo) | - 0 punti.50 | - Uno.70 | - 0 punti.025 | - 0 punti.025 |
Proprietà meccaniche
| Grado / Condizione | Resistenza alla resa (Rp0,2) (MPa) | Resistenza alla trazione (Rm) (MPa) | Allungamento A5 (%) | Riduzione dell'area Z (%) | Impatto di tacca (ISO-V) J |
|---|---|---|---|---|---|
| 28Mn6(Normalizzato) | 345 (≤ 16 mm) | ≥ 630 | ≥ 17 % | ️ | ️ |
| 28Mn6(Temperato e temperato) | - 590 | 800 ¢ 950 | ≥ 13 | ~ 40 | Min 35 J |
| C35E (acciaio strutturale tipico) | ~ 215 ¢ 300 (varia a seconda della condizione) | ~ 400 ¢ 600 | ~ 15 ¢ 20 | ️ | ️ |
| E235 (come fornito nella norma EN 10305) | ~ 315 | ~ 390 | ~ 25 | ️ | ️ |
| E355 (EN 10305) | - 355 | ~490 ¢ 630 | - 22. | ️ | ️ |
| E420 (EN 10305) | ~ 420 | ~540 ¢630 | - 22. | ️ | ️ |
Caratteristiche principali
-
Controllo dimensionale di precisione: dopo la saldatura, il tubo viene ridotto a freddo a tolleranze strette in termini di diametro esterno, spessore della parete, rettitudine e rotondità secondo la norma EN 10305-3.
-
Buona resistenza meccanica: 28Mn6 può fornire una resistenza da moderata a elevata, specialmente se trattato termicamente.
-
Buona formabilità: in condizioni più morbide, può essere modellato a freddo, piegato o in flange.
-
Saldabilità: accettabile saldabilità, anche se occorre fare attenzione nella lavorazione e nell'eventuale trattamento post-saldatura.
-
Qualità della superficie: la norma richiede una rugosità massima definita per garantire la compatibilità nelle applicazioni di precisione.
-
Versatilità nel trattamento termico: supporta la normalizzazione, la temperazione e la temperatura, la ricottura, fornendo flessibilità per la personalizzazione delle gamme di proprietà.
Conformità / Norme applicabili
-
EN 10305-3:2023- tubi in acciaio per applicazioni di precisione, condizioni tecniche di consegna per tubi saldatissimi a freddo.
-
Versioni precedenti:EN 10305-3:2016 / 2010 / 2002
-
Il tubo deve inoltre soddisfare le norme generali di consegna dei prodotti in acciaio e le norme di riferimento quali EN 10020, EN 10021, EN 10027, EN 10204, EN 10266,e norme di prova come la EN 10246-3 (prova di corrente di vortice dei tubi).
-
La norma è applicabile al diametro esterno ≤ 193,7 mm (per sezione trasversale circolare) e può essere estesa anche ai tubi quadrati/ rettangolari.
Domeni di applicazione
Ampi campi di applicazione
Questo tubo è adatto perutilizzo di precisione strutturale, meccanica e di montaggioin settori quali i sistemi automobilistici, i macchinari, le cornici dei mobili, gli strumenti meccanici e i giugli di montaggio.
Casi d'uso specifici
| Campo di applicazione | Utilizzo tipico di tubi saldati a freddo 28Mn6 |
|---|---|
| Fabbricazione di macchine per il trasporto di merci | Fabbricazione a partire da prodotti della voce 8528 |
| Apparecchiature meccaniche / automazione | Fabbricazione a partire da prodotti della voce 8528 |
| Arredamento e apparecchiature | Fabbricazione a partire da prodotti della voce 8528 |
| Sistemi di trasporto e di movimentazione | Righe, rulli, tubi di guida |
| Strumentazione / attrezzature di laboratorio | Altre apparecchiature per la trasmissione di energia elettrica |
D: Lei è una società commerciale o un produttore?
A: produttore, può anche fare trading.
D: Quanto tempo avete per consegnare?
R: In generale, sono 10-15 giorni se le merci sono in magazzino, o sono 30-40 giorni se le merci non sono in magazzino,
E' in base alla quantità.
D: Fornisci dei campioni? Sono gratuiti o extra?
A: Sì, potremmo offrire il campione gratuitamente, ma dobbiamo pagare il costo del trasporto.
D: Quali sono i vostri termini di pagamento?
R: Pagamento <=2000USD, 100% in anticipo. Pagamento>=2000USD, 30% T/T in anticipo, saldo prima della spedizione.
Se avete altre domande, pls sentitevi liberi di contattarmi.
-
