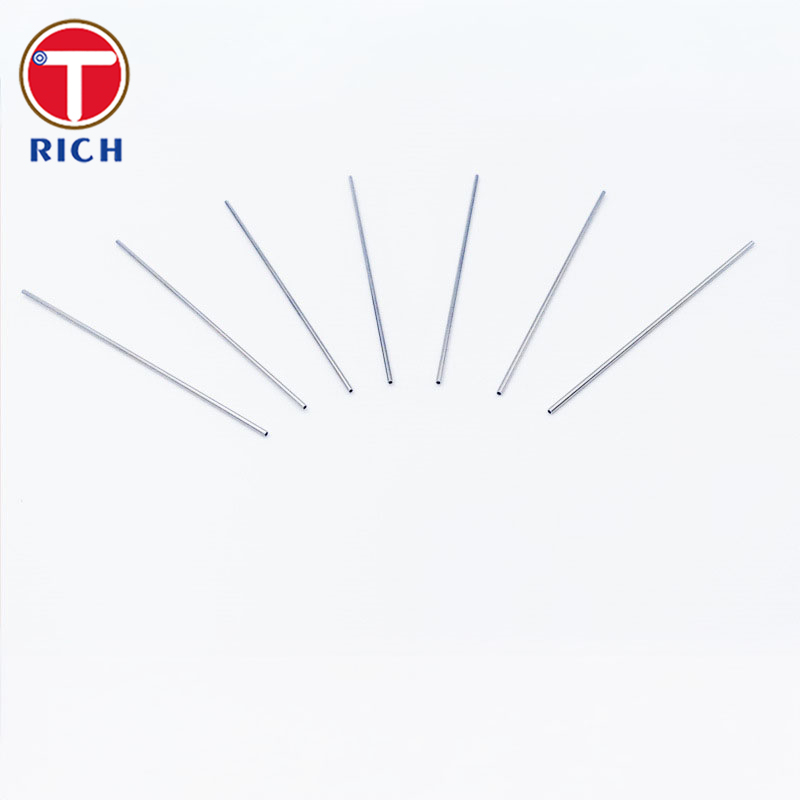

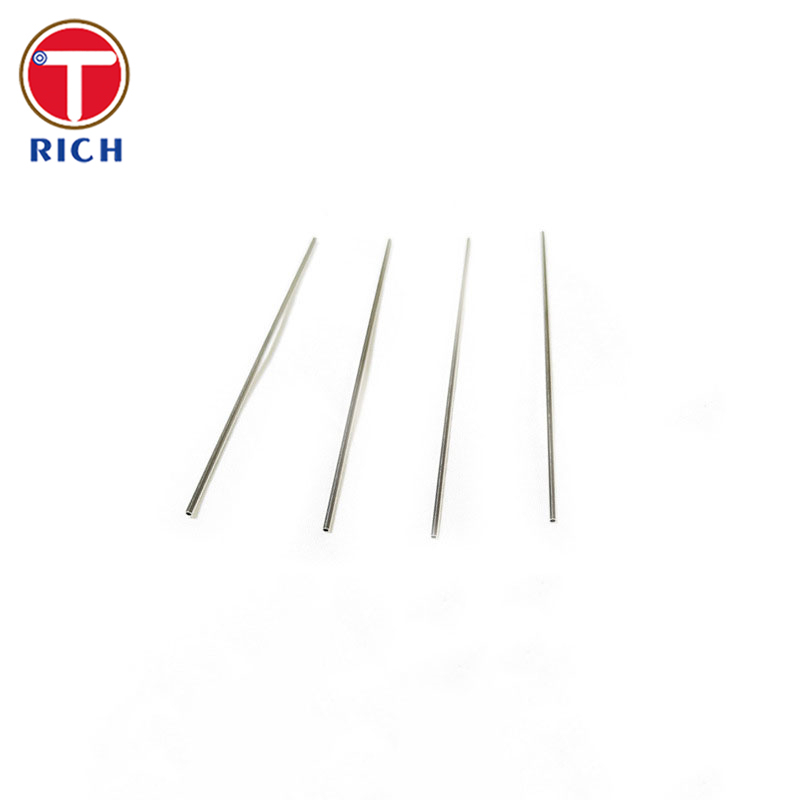

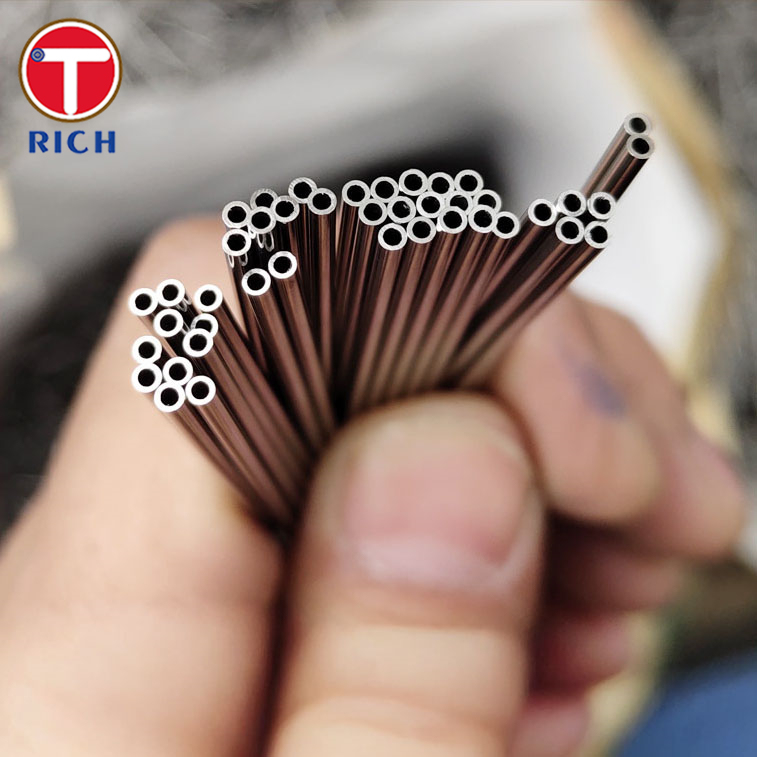

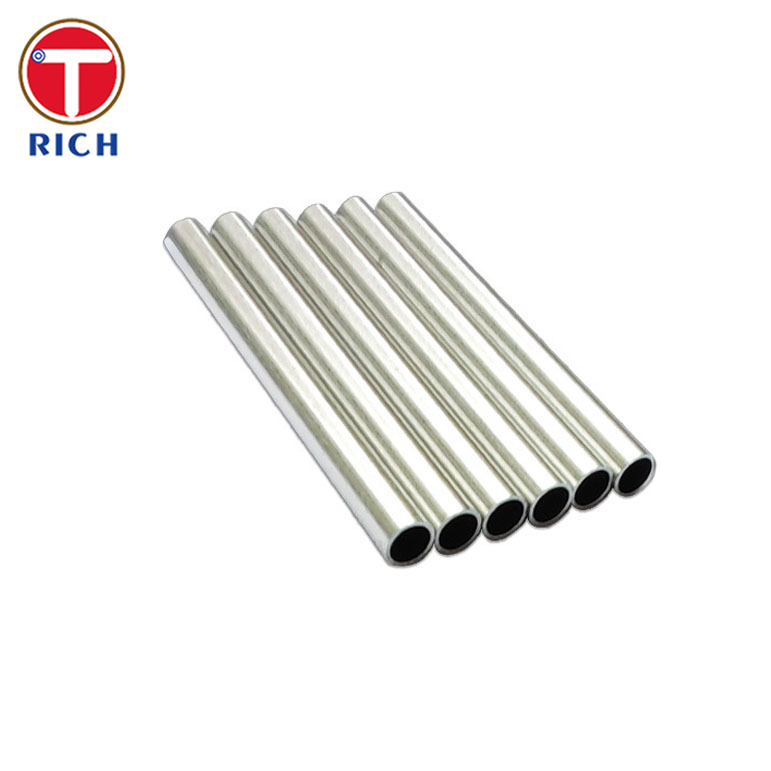

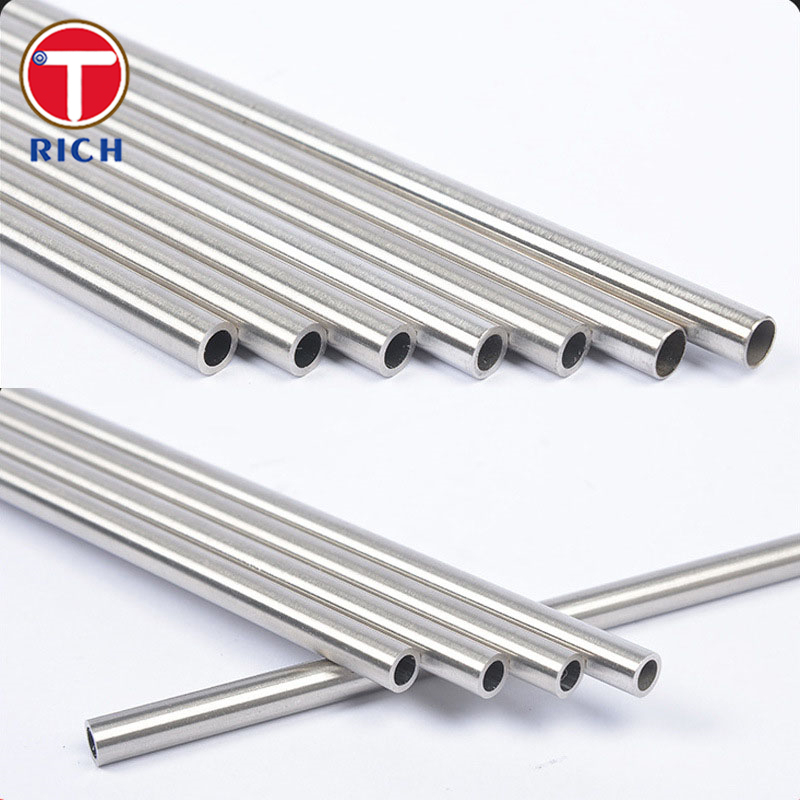

Tubo capillare in acciaio inossidabile resistente alla corrosione di grado medicale con elevata tollanza dimensionale
Dettagli del prodotto
tubi capillari in acciaio inossidabile di grado medico
,Tubo capillare in acciaio inossidabile resistente alla corrosione
,Tubo capillare in acciaio inossidabile ad alta tolleranza dimensionale
Tubo capillare in acciaio inossidabile di piccolo diametro
Materiale
Questo prodotto è untubi capillari in acciaio inossidabile(chiamato anche tubo in acciaio inossidabile di micro o piccolo diametro), progettato per sistemi medici e fluidici di precisione.Fornisce un condotto cilindrico cavo con diametri interni (ID) molto piccoli e tolleranze dimensionali strette, adatto per il trasporto di piccoli volumi di liquidi o gas in condizioni controllate.I tubi sono spesso realizzati con leghe di acciaio inossidabile resistenti alla corrosione (comunemente di qualità austenitiche) e vengono trattati (stiro a freddo), ricottura, lucidatura) per garantire un'eccellente finitura superficiale, precisione dimensionale e biocompatibilità.
Specificità
Le gamme di specifiche tipiche (possono variare a seconda del costruttore) sono:
| Parametro | Intervallo tipico / valore |
|---|---|
| Diametro esterno (OD) | 0.30 mm a 12.70 mm |
| Diametro interno (ID) | Da ~ 0,10 mm a ~ 8,00 mm |
| Spessore della parete | 00,05 mm a ~ 1,50 mm |
| Distanze | Fino a ~ 30 m di lunghezza continua (o tagliata in lunghezza) |
| Tolleranza dimensionale | ±0,02 mm a ±0,05 mm (esterno), ±0,02 mm a ±0,04 mm (interno) |
| Trattamento superficiale | di larghezza inferiore o uguale a 20 mm |
| Tipo di tubo | di larghezza uguale o superiore a 50 mm |
Queste gamme rappresentano le capacità di fabbricazione tipiche; i clienti possono specificare tolleranze più strette o gamme alternative.
Composizione chimica
Di seguito è riportata una tabella di confronto di cinque tipi di acciaio inossidabile comunemente utilizzati per tubi capillari, con la composizione chimica tipica (in peso %) secondo i riferimenti standard e i dati del produttore:
| Grado | C (massimo) | Mn (massimo) | Si (massimo) | Cr (wt %) | Ni (wt %) | Mo (% in peso) |
|---|---|---|---|---|---|---|
| 304 / 304L | 00,08 (304), 0,03 (304L) | 2.00 | 0.75 | 18.0 ¢ 20.0 | 8.0 ️ 11.0 | ️ |
| 316 / 316L | 00,08 (316), 0,035 (316L) | 2.00 | 0.75 | 16.0 ¢ 18.0 | 10.0 ¢ 14.0 | 2.0 ¢ 3.0 |
| 321 | 0.08 | 2.00 | 0.75 | 17.0 ¢ 19.0 | 9.0 ¢ 12.0 | ️ |
| 347 | - 0 punti.08 | 2.00 | 0.75 | - 17,0 per 19.0 | - 9,0 - 12.0 | ️ |
| 17-4 PH (indurito dalla precipitazione) | 0.07 | - Uno.00 | 1.00 | 15.5 ¢ 17.5 | 3.0 ¢ 5.0 | ️ |
Proprietà meccaniche
| Grado | Resistenza alla trazione (MPa) | 00,2% di resistenza al rendimento (MPa) | Allungamento (%) | Durezza (HRB o equivalente) |
|---|---|---|---|---|
| 304 / 304L | ≥ 515 MPa | ≥ 205 MPa | ≥ 40% | ≤ 92 HRB |
| 316 / 316L | ≥ 515 MPa | ≥ 205 MPa | ≥ 40% | ≤ 95 HRB |
| 321 | ~ 515 MPa | ~205 MPa | ~ 40% | ~ 95 HRB |
| 347 | Simile al 321 in molte condizioni | ️ | ️ | ️ |
| 17-4 PH (in età) | ~ 930 ∼ 1100 MPa (dopo invecchiamento) | ~ 850 ‰ 1.000 MPa | ~ 8 15% (a seconda dell'età) | ~ 30 ∼ 39 HRC (convertito) |
Queste proprietà meccaniche dipendono in gran parte dal trattamento termico, dal lavoro a freddo e dal temperaggio.il processo di fabbricazione può comportare il disegno a freddo e il ricottura per adattare l'equilibrio tra resistenza e duttilità.
Caratteristiche chiave
-
Eccellente.resistenza alla corrosione, specialmente contro i fluidi corporei, la soluzione salina e i disinfettanti, in particolare quando si utilizza 316L o prodotti a basso contenuto di carbonio.
-
Alta purezza, pulizia e passività per soddisfare gli standard di igiene e biocompatibilità dei dispositivi medici.
-
Tolleranze dimensionali molto sottili e superfici interne lisce per ridurre al minimo i rischi di disturbo del flusso, di calo di pressione o di contaminazione.
-
Capacità di flessibilità e di avvolgimento, se necessario, mantenendo l'integrità.
-
Buona resistenza meccanica anche in piccoli spessori di parete.
-
Compatibilità con prove non distruttive (ultrasuoni, corrente di vortice) per la rilevazione dei difetti.
-
Capacità di gestire differenziali di pressione moderati a seconda della geometria e del grado.
Norme applicabili
A seconda della geografia e delle normative mediche, le seguenti norme possono applicarsi ai tubi capillari in acciaio inossidabile (soprattutto per applicazioni mediche o di precisione):
| Tipo standard | Esempi / rilevanza |
|---|---|
| ASTM / ASME | ASTM A269 (tubi in acciaio inossidabile austenitici senza cuciture e saldati); ASTM A632 (tubi inossidabili di piccolo diametro e di precisione); ASTM A213; ASTM A312; ASTM E213, E209 per prove non distruttive |
| EN / ISO | EN 10216-5 (tubi in acciaio inossidabile); ISO 1127 (tubi ∆ dimensioni e tolleranze) |
| Medicina / Impianto | ASTM F138 / F139 (per 316LVM, acciaio inossidabile di grado medico fuso sotto vuoto) |
| Nazionale (ad esempio, Cina) | Norme GB/GB-T come GB/T 13296 (tubi in acciaio inossidabile senza saldature); GB/T 14976 (capillari di trasporto fluido) |
| JIS (Giappone) | JIS G 3448 (tubi capillari in acciaio inossidabile di precisione) |
| GOST (Russia / CSI) | Le norme locali per i tubi inossidabili possono essere applicate a seconda della regione |
Quando si certificano dispositivi medici, si deve considerare anche la biocompatibilità, i materiali per la lixiviazione, la compatibilità con la sterilizzazione e la conformità normativa (ad esempio ISO 10993, USP classe VI, ecc.).
Campi di applicazione e casi d'uso
Aree di applicazione generali
Questo tipo di tubo capillare in acciaio inossidabile di piccolo diametro è utilizzato in medicina, laboratorio, analisi, microfluidica, strumentazione,e apparecchiature ad alta precisione in cui è necessario il trasporto di fluidi o gas in volume minimo.
Casi d'uso specifici in ambiti medici e correlati
-
Cateteri / fili guida: come segmenti di tubi interni o strutturali per la somministrazione di farmaci, sensori o sistemi di guida.
-
Siringa / sistemi di infusione: micro-tubi per un dosaggio preciso, valvole di collegamento o filtri.
-
Aghi / gruppi di microaghi: utilizzati in pozzi di ago o in vie interne di fluidi.
-
Strumentazione medica: canali fluidi o gas all'interno di dispositivi diagnostici, analizzatori, analizzatori del sangue.
-
Dispositivi impiantabili: in alcuni casi (con adeguati gradi e trattamenti), come parte di sensori impiantabili o cateteri.
-
Strumentazione analitica / di laboratorio: collegamento di pompe ad alta pressione, sistemi di cromatografia, spettrometri di massa, moduli microfluidici.
-
Sensori / sonde: come involucri protettivi o condotti per sensori di pressione, temperatura o chimici in un ambiente medico.
D: Lei è una società commerciale o un produttore?
A: produttore, può anche fare trading.
D: Quanto tempo avete per consegnare?
R: In generale, sono 10-15 giorni se le merci sono in magazzino, o sono 30-40 giorni se le merci non sono in magazzino,
E' in base alla quantità.
D: Fornisci dei campioni? Sono gratuiti o extra?
A: Sì, potremmo offrire il campione gratuitamente, ma dobbiamo pagare il costo del trasporto.
D: Quali sono i vostri termini di pagamento?
R: Pagamento <=2000USD, 100% in anticipo. Pagamento>=2000USD, 30% T/T in anticipo, saldo prima della spedizione.
Se avete altre domande, pls sentitevi liberi di contattarmi.
-
