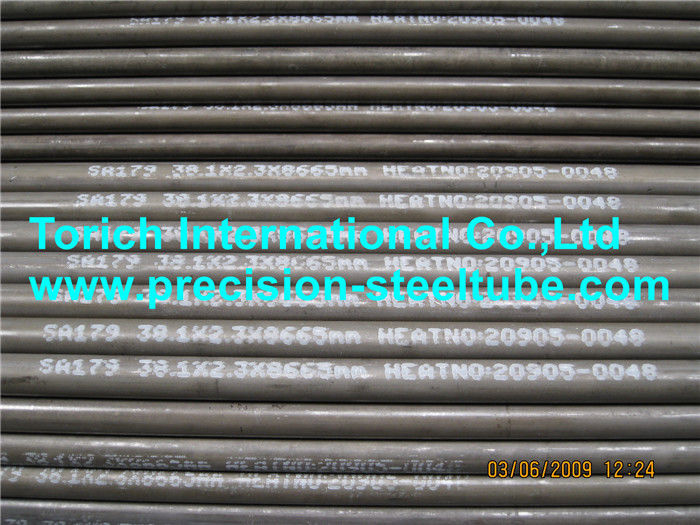

Tubi per i contenitori a pressione, tubi della caldaia a vapore EN10216-2 dello scambiatore di calore
Dettagli del prodotto
tubo in acciaio al carbonio
,tubo d'acciaio ad alto tenore di carbonio
EN10216-2 Tubi in acciaio senza cuciture per uso a pressione Condizioni tecniche di consegna Tubi in acciaio non legato con specifiche proprietà a temperatura elevata
Applicazioni: per la fabbricazione di condotte di caldaie, attrezzature per navi
Intervallo di dimensioni:
OD:10.2-711mm W.T.:1.6-100 mm L: in base alle esigenze del cliente
Classe di acciaio:
195GH, P235GH, P265GH, 16Mo3,10CrMo9-10,11CrMo9-10,25CrMo4
Prodotto:
I tubi sono fabbricati con un processo senza cuciture, sia con rifinitura a caldo che con rifinitura a freddo
Opzione 1: prima del trattamento termico, i tubi vengono rifiniti a freddo.
Composizione chimica
| Classe di acciaio | C | - Sì. | M | P | S | Cr | Mo. | Al | |
| Nome dell'acciaio | Acciaio | massimo | massimo | massimo | massimo | massimo | massimo | massimo |
|
| 195GH | 1.0348 | 0.13 | 0.35 | 0.70 | 0.025 | 0.020 | 0.30 | 0.08 | ≥ 0.020 |
| P235GH | 1.0345 | 0.16 | 0.35 | 1.20 | 0.025 | 0.020 | 0.30 | 0.08 | ≥ 0.020 |
| P265GH | 1.0425 | 0.20 | 0.40 | 1.40 | 0.025 | 0.020 | 0.30 | 0.08 | ≥ 0.020 |
| 20MnNb6 | 1.0471 | 0.22 | 0.15-0.35 | 1.0-1.50 | 0.025 | 0.020 | - | - | ≤ 0.060 |
| 16Mo3 | 1.5415 | 0.12-0.20 | 0.35 | 0.40-0.90 | 0.025 | 0.020 | 0.30 | 0.25-0.35 | ≤ 0.040 |
| 10CrMo9-10 | 1.7380 | 0.08-0.14 | 0.50 | 0.30-0.70 | 0.025 | 0.020 | 2.0-2.50 | 0.90-1.10 | ≤ 0.040 |
| 11CrMo9-10 | 1.7383 | 0.08-0.15 | 0.50 | 0.40-0.80 | 0.025 | 0.020 | 2.0-2.50 | 0.90-1.10 | ≤ 0.040 |
| 25CrMo4 | 1.7218 | 0.22-0.29 | 0.40 | 0.60-0.90 | 0.025 | 0.020 | 0.90-1.20 | 0.15-0.30 | ≤ 0.040 |
Proprietà meccaniche
| Classe di acciaio | Proprietà di trazione | Tensile | L'allungamento | ||||
| Nome dell'acciaio | Acciaio | Forza di resa superiore | Forza | Un min.% | |||
| ReH min per lo spessore della parete | Rm |
|
| ||||
| T mm |
|
|
| ||||
| T≤16 | 16<T≤40 | 40<T≤60 |
|
|
| ||
| MPa | MPa | MPa | MPa | Io... | t | ||
| 195GH | 1.0348 | 195 | ~ | ~ | 320-440 | 27 | 25 |
| P235GH | 1.0345 | 235 | 225 | 215 | 360-500 | 25 | 23 |
| P265GH | 1.0425 | 265 | 225 | 245 | 410-570 | 23 | 21 |
| 20MnNb6 | 1.0471 | 355 | 345 | 335 | 500-650 | 22 | 20 |
| 16Mo3 | 1.5415 | 280 | 270 | 260 | 450-600 | 22 | 20 |
| 10CrMo9-10 | 1.7380 | 280 | 280 | 270 | 480-630 | 22 | 20 |
| 11CrMo9-10 | 1.7383 | 355 | 355 | 355 | 540-680 | 20 | 18 |
| 25CrMo4 | 1.7218 | 345 | 345 | 345 | 540-690 | 18 | 15 |
EN10216 Tubi in acciaio senza cuciture per uso a pressione- Condizione tecnica di consegna:
EN10216-1 Tubi in acciaio non legato con specifiche proprietà a temperatura ambiente
EN10216-2 Tubi in acciaio non legato con specifiche proprietà a temperatura elevata
EN10216-3 Tubi in acciaio legato a grana fine
EN10216-4 Tubi in acciaio non legato e in acciaio legato con specifiche proprietà a bassa temperatura
EN10216-5 Tubi in acciaio inossidabile
Referenze normative:
EN10002-1, Materiali metallici - Prova di trazione - Parte 1: Metodo di prova a temperatura ambiente
EN10002-5, Materiali metallici - Prova di trazione - Parte 5: Metodo di prova a temperatura elevata.
EN10020, Definizione e classificazione dei gradi di acciaio
EN10021, Requisiti tecnici generali di consegna per i prodotti in acciaio e ferro
EN10027-1, Sistemi di designazione dell'acciaio - Parte 1
EN10027-2, Sistemi di designazione per l'acciaio - Parte 2: Sistemi numerici
EN10045-1, Materiali metallici - Prova di impatto Charpy - Parte 1: Metodo di prova
EN10052, Vocabolario dei termini per il trattamento termico dei prodotti ferrosi.
EN10204, Prodotti metallici - Tipi di documenti di ispezione
EN 10233, Materiali metallici - Tubo - Prova di appiattimento
ENV10200, Tubi in acciaio senza saldature e saldature - Dimensioni e masse per unità di lunghezza
EN10233 Materiali metallici - Tubi - Prova di appiattimento
EN10234, Materiali metallici - Tubi - Prova di espansione a deriva
EN10236, Materiali metallici - Tubi - Prova di espansione dell'anello
EN 10237, Materiali metallici - Tubi - Prova di trazione dell'anello
EN10246-1, Prova non distruttiva dei tubi in acciaio - Parte 1:Prova elettromagnetica automatica di tubi in acciaio ferromagnetici senza saldatura e saldaturi (esclusi saldaturi ad arco sommerso) per la verifica della tenuta idraulica
EN10246-5, Prova non distruttiva dei tubi in acciaio - Parte 5:Controllo automatico del flusso/trasduttore magnetico periferico completo di tubi ferromagnetici in acciaio senza saldatura e saldaturi (esclusi saldaturi ad arco sommerso) per rilevare imperfezioni longitudinali
EN10246-6, prove non distruttive di tubi in acciaio - Parte 6: Ultrasuoni automatici per la rilevazione di imperfezioni trasversali
EN10246-7, Prova non distruttiva dei tubi d'acciaio - Parte 7: Tubi di acciaio senza saldatura e saldaturi (esclusi saldaturi ad arco sommerso) per il rilevamento di difetti longitudinaliimperfezioni
EN10246-14, Prova non distruttiva dei tubi d'acciaio - Parte 14: Tubi di acciaio senza saldatura e saldati (esclusi i saldatori ad arco sommerso) per la rilevazione di laminazioni periferiche a ultrasuoni automaticheimperfezioni
EN ISO 377, Acciaio e prodotti in acciaio - Localizzazione e preparazione di campioni e provette per prove meccaniche (ISO 377:1997)
EN 10168, Prodotti in ferro e acciaio - Documenti di controllo - Informazioni e descrizione dell'elenco
ENV10220, tubi in acciaio senza saldature e saldature - Dimensioni e masse per unità di lunghezza
EN 10266, Tubi, accessori e profilati cavi strutturali in acciaio - Definizioni e simboli da utilizzare nelle norme sui prodotti
EN10266-1, Acciaio - Conversione dei valori di allungamento - Parte 1: Acciai al carbonio e a bassa lega (ISO 2566-1:1984)
EN ISO 14284, Acciaio e ferro - Prelievo e preparazione di campioni per la determinazione della composizione chimica
CR 10266, Sistemi di designazione dell'acciaio - Simboli aggiuntivi
-
