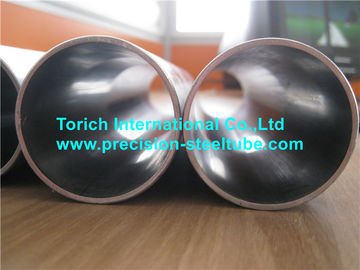

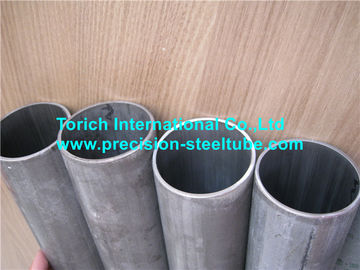

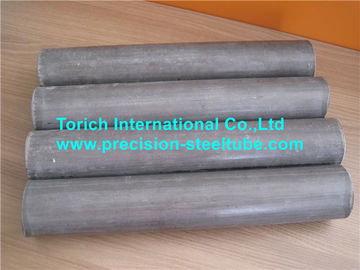

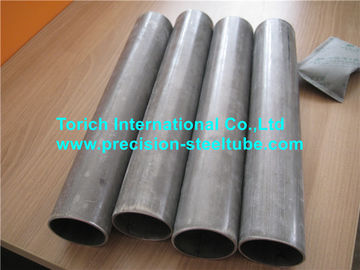

Tubi d'acciaio saldati EN10305-2, tubi d'acciaio trafilati a freddo di precisione per meccanico

EN10305-2 Tubi di acciaio saldati con tubi di acciaio a freddo di precisione per applicazioni meccaniche / automobilistiche

EN10305-2 Tubi di acciaio di precisione saldati a freddo
Applicazioni:per l'industria automobilistica/per l'uso in macchinari/tubo per cilindri di olio/assorbente d'urto per motocicli,cilindro interno/Cilindri telescopici

Rapido dettaglio:
Dimensioni:O.D.:6-350mm W.T.:1-35mm L:max12000mm

Classe di acciaio:E195, E237, E275, E355,

Descrizione:

ERW+ DOM

I tubi sono fabbricati a partire da pre-tubi saldati elettricamente mediante disegno a freddo o altri processi idonei.

Non compresi i saldatori utilizzati per unire lunghezze di nastri laminati piatti prima di formare il pre-tubo

Descrizione:

Tubi meccanici di acciaio laminato a caldo o a freddo.

Comprende tubi di acciaio a basso tenore di carbonio saldati a resistenza elettrica per uso come tubi meccanici

Vantaggi:

Buona concentricità, prezzo migliore di senza cuciture.

Grado dell'acciaio e composizione chimica

aRm: resistenza alla trazione; ReH: resistenza alla trazione superiore; A: allungamento dopo frattura
b 1Mpa=1N/mm2
c A seconda del grado di lavorazione a freddo nel passaggio di finitura la resistenza al rendimento può essere quasi uguale alla resistenza alla trazione.
Ai fini del calcolo si raccomandano le seguenti relazioni:
per la condizione di consegna +C: ReH ≥0,8 Rm
per la condizione di consegna +LC: ReH ≥0,7 Rm
d Ai fini del calcolo si raccomanda il seguente rapporto:ReH≥0,5Rm
e Per i tubi con diametro esterno ≤ 30 mm e spessore della parete ≤ 3 mm i valori minimi di ReH sono inferiori di 10 Mpa ai valori indicati nella presente tabella
Nota: è disponibile anche acciaio speciale, a seconda della richiesta del cliente.

Applicazioni:

Industria automobilistica/per l'uso in macchine/tubo per cilindri di olio/assorbente d'urto per motocicli

cilindro interno/Cilindri telescopici

Vantaggio competitivo:

Una buona fonte di materie prime di Bao Steel.

Tempo di consegna rapido secondo il PO e l'accordo.

Produrre esattamente secondo lo standard e le esigenze del cliente.

Un team di esportazione esperto per il servizio clienti, risposta rapida entro 24 ore.

Sito di produzione:

Metodi di prova:

Prova di trazione

Prova di appiattimento

Prova di espansione della deriva

Ispezione dimensionale

Misurazione della rugosità

Esame visivo

Prova non distruttiva

a. Prova di imperfezioni longitudinali:

- Prova di corrente di vortice - EN10246-3, livello E3

- prova ad ultrasuoni - EN10246-7, livello U3

b. resistenza alle perdite

- Le prove non distruttive per la verifica della tenuta alla fuga devono essere effettuate in conformità all'EN10246-1

EN10305 Si compone delle seguenti parti sotto il titolo generale " Tubi in acciaio per applicazioni di precisione - Condizioni tecniche di consegna "

Parte 1: tubi a freddo senza cuciture

Parte 2: tubi saldati a freddo

Parte 3: tubi saldati a freddo

Parte 4: Tubi a freddo senza cuciture per sistemi idraulici e pneumatici

Parte 5: Tubi quadrati e rettangolari saldati e a freddo

Parte 6: tubi saldati a freddo per sistemi idraulici e pneumatici

Referenze normative:

EN10002-1, Materiali metallici - Prova di trazione - Parte 1: Metodo di prova a temperatura ambiente

EN10020, Definizione e classificazione dei gradi di acciaio

EN10021, Requisiti tecnici generali di consegna per i prodotti in acciaio e ferro

EN10027-1, Sistemi di designazione dell'acciaio - Parte 1

EN10027-2, Sistemi di designazione per l'acciaio - Parte 2: Sistemi numerici

EN10052, Vocabolario dei termini per il trattamento termico dei prodotti ferrosi.

EN10204, Prodotti metallici - Tipi di documenti di ispezione

EN 10233, Materiali metallici - Tubo - Prova di appiattimento

EN10234, Materiali metallici - Tubo - Prova di espansione a deriva

EN10246-1, Prova non distruttiva dei tubi in acciaio - Parte 1:Prova elettromagnetica automatica di tubi in acciaio ferromagnetici senza saldatura e saldaturi (esclusi saldaturi ad arco sommerso) per la verifica della tenuta idraulica

EN10246-3, Prova non distruttiva dei tubi d'acciaio - Parte 3: Prova automatica di corrente di vortice di tubi d'acciaio senza saldatura e saldaturi (esclusi saldaturi ad arco sommerso) per la rilevazione di imperfezioni

EN10246-5,Prova non distruttiva dei tubi in acciaio - Parte 5:Controllo automatico del flusso di fuoriuscita da trasduttori magnetici periferici completi di tubi ferromagnetici in acciaio senza saldatura e saldatura (esclusi quelli saldatura ad arco sommerso) per la rilevazione di imperfezioni longitudinali

EN10246-7, Prova non distruttiva dei tubi in acciaio - Qualifica e competenza del personale di prova non distruttiva dei livelli 1 e 2.

EN ISO 377, Acciaio e prodotti in acciaio - Localizzazione e preparazione di campioni e provette per prove meccaniche (ISO 377:1997)

EN ISO 2566-1, Acciaio - Conversione dei valori di allungamento - Parte 1: Acciai a carbonio e a bassa lega (EN102566-1:1984)

EN 10168, Prodotti in ferro e acciaio - Documenti di controllo - Informazioni e descrizione dell'elenco

ENV10220, tubi in acciaio senza saldature e saldature - Dimensioni e masse per unità di lunghezza

EN 10266, Tubi, accessori e profilati cavi strutturali in acciaio - Definizioni e simboli da utilizzare nelle norme sui prodotti

EN ISO 4287, Specifiche geometriche dei prodotti (GPS) - Tessitura superficiale: metodo dei profili - Termini, definizione e parametri della texture superficiale (ISO 4287:1997)
