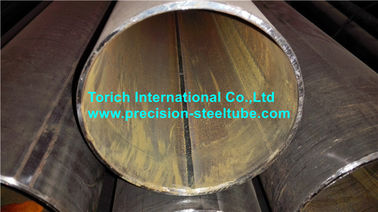

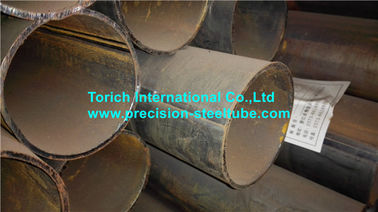

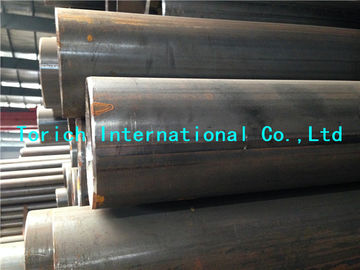

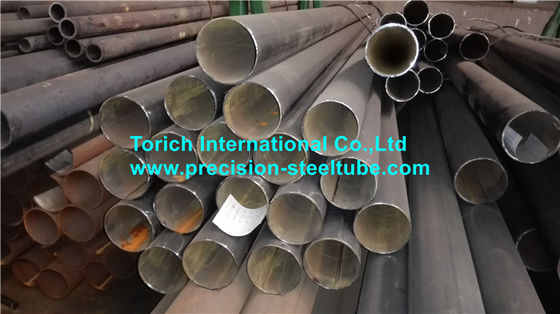

BS6323-7 SAW4, tubi saldati longitudinali senza cuciture dell'arco sommerso SAW5
Dettagli del prodotto
tubi saldati in acciaio
,Tubo d'acciaio saldato di resistenza elettrica
Standard: BS6323-7 Tubi di acciaio senza saldatura e saldatura per automeccanici e ingegneri generali
Parte 7: Requisiti specifici per i tubi di acciaio saldatura ad arco sommerso
Applicazioni: per l'industria automobilistica / per l'uso di macchine / per finalità di ingegneria meccanica e generale
Intervallo di dimensioni508-2020mm W.T.:6.3-50 mm L:max12000 mm
Metodo di produzione:
I tubi sono fabbricati con saldatura longitudinale a nastri di piastra di acciaio preformata o a scatola mediante un processo automatico di saldatura ad arco sommerso
Condizione di consegna:
I tubi sono forniti nella condizione di:
a) saldate
b) a caldo
c) di dimensioni fredde
| Composizioni chimiche e proprietà meccaniche | ||||||||
| Indicazione | Composizioni chimiche (analisi della cucchiaia) | Proprietà meccaniche | ||||||
| C | - Sì. | M | P | S | Re | Rm | A | |
| - Max. - Cosa? | - Max. - Cosa? | - Max. - Cosa? | - Max. - Cosa? | - Max. - Cosa? | Min. | Min. | Min. | |
|
| % | % | % | % | % | N/mm2 | N/mm2 | % |
| SAW 4 | 0.25 | 0.35 | 1.20 | 0.050 | 0.050 | 235 | 410 | 22 |
| SAW 5a | 0.23 | 0.50 | 1.50 | 0.050 | 0.050 | 340 | 490 | 20 |
| NOTE Welding of tubes of these grades does not require special techniques but care should be taken and welding should be carried out in accordance with the guidance given in the appropriate British Standard for welding, ad es. BS 5135.a Gli elementi di raffinazione dei cereali possono essere aggiunti a questo grado a discrezione del fabbricante. | ||||||||
| Dimensioni di tubi di acciaio saldatura ad arco sommerso | ||||||
| Diametro esterno | Spessori | |||||
| Spessore minimo | Spessori in uso comune | Spessore massimo | ||||
| mm | mm | mm | mm | mm | mm | mm |
| 508 | 6.3 | 8.0 | 10 | 12.5 |
| 20 |
| 559 | 6.3 | 8.0 | 10 | 12.5 |
| 20 |
| 610 | 6.3 | 8.0 | 10 | 12.5 | 16 | 32 |
| 660 | 6.3 | 8.0 | 10 | 12.5 | 16 | 32 |
| 711 | 7.1 | 8.0 | 10 | 12.5 | 16 | 32 |
| 762 | 7.1 | 10 | 12.5 | 16 |
| 32 |
| 813 | 7.1 | 10 | 12.5 | 16 | 20 | 32 |
| 864 | 7.1 | 10 | 12.5 | 16 | 20 | 32 |
| 914 | 8.0 | 10 | 12.5 | 16 | 20 | 45 |
| 1016 | 8.0 | 12.5 | 16 | 20 | 25 | 50 |
| 1220 | 10 | 12.5 | 16 | 20 | 25 | 50 |
| 1420 | 12.5 | 12.5 | 16 | 20 | 25 | 50 |
| 1620 | 12.5 | 16 | 20 | 25 |
| 50 |
| 1820 | 12.5 | 16 | 20 | 25 |
| 50 |
| 2020 | 12.5 | 16 | 20 | 25 |
| 50 |
| NOTA Altri diametri e spessori esterni sono disponibili in accordo tra l'acquirente e il fabbricante.Per le proprietà sezionali, compresa la massa per unità di lunghezza,cfr. l'appendice B della norma BS 6323-1:1982 | ||||||
Nota: è disponibile anche acciaio speciale, a seconda della richiesta del cliente.
Esami:
Prova di piegatura (strisce)
Il diametro della barra è uguale alla dimensione moltiplicata per lo spessore dei pezzi di prova.
La provetta non deve presentare crepe o difetti significativi. The opening out of a slight defect due to incomplete root penetration or lack of root fusion need not be considered a cause for rejection provided the defect has sound metal at the back and on each side of it.
In casi limitativi, devono essere effettuate ulteriori prove su provette della stessa saldatura adiacente alla provetta originale.
Pubblicazioni a cui si fa riferimento:
BS3601,Tubi di acciaio a pressione: acciaio al carbonio con caratteristiche specifiche a temperatura ambiente
BS 3602,Specificativi per tubi e tubi di acciaio a pressione: acciaio al carbonio e all'acciaio al carbonio-manganese con specifiche proprietà a temperatura elevata.
BS 3603Specifica per tubi e tubi di acciaio a pressione: acciaio al carbonio e legato con specifiche proprietà a bassa temperatura
BS3604,Specifica per tubi e tubi di acciaio a pressione: acciaio legato ferritico con specifiche proprietà a temperatura elevata.
BS3605Tubi in acciaio inossidabile austenitici senza saldatura e saldatura
BS4360, Specifica per acciai strutturali saldabili
BS4848Profili di acciaio strutturato laminati a caldo
BS4848-2,Sezioni vuote
BS5135Saldatura a arco metallico di acciai al carbonio e al carbonio manganese
BS6323, Specifica per tubi di acciaio senza saldatura e saldatura per autoveicoli, macchine e ingegneria generale
BS6323-1, Requisiti generali
-
