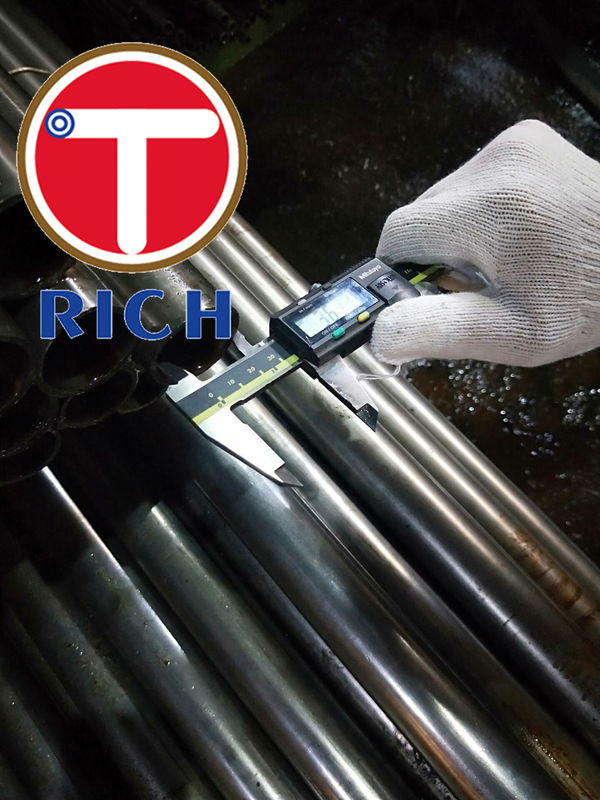

Tubo saldato senza cuciture di acciaio al carbonio di BACCANO 2393 di Front Fork del motociclo
Dettagli del prodotto
tubo d'acciaio di precisione
,tubo senza cuciture di precisione
Fork anteriore della moto DIN 2393 Tubo saldato senza saldatura in acciaio al carbonio
Descrizione:
Diametro esterno:EN 10305-2 (DIN 2393)
Versione:+C (BK) Nessun trattamento termico dopo il disegno a freddo (per la flessione vedere la versione NBK)
Il tipo di tubo è in restrizioni confinate per formarlo a freddo.
Diritta:Diametro esterno > 15 mm = deviazione massima del 0,25% della lunghezza
Diametro esterno 6 - 15 mm = raddrizzato all'occhio
Diametro esterno < 6 mm = nessuna garanzia di rettitudine
Lunghezza: 5-7 metri casuali, tagliati su richiesta
Diritta≤ 0,5 mm/1 m
Rondità≤ 0.5
Intervallo OD:Intervallo WT 15-200 mm: 0,8-16 mm
Tolleranza OD:+/- 0,06 mm WT: ((+/- 0,03)
Superficie di identificazione:≤ 0,4 μm
Caratteristica: Alta precisione, bella superficie interna del foro
Grado e confronto
| Norme DIN:DIN 2393 | Norme EN:EN 10305-2 | Norme UNI:UNI 7946 |
| RSt 34.2 | E195 | Fe320 |
| RSt 37.2 | E235 | Fe360 |
| 52°.3 | E355 | Fe490 |
DIN 2393 deviazioni limite per il diametro dei tubi trattati termicamente
| Spessore della parete T | Diametro D |
| 0.05 D e superiori | Come specificato nella tabella 2. |
| Oltre 0,05 D | 1.5 per i valori di cui alla tabella 2. |
| Al di sopra dello 0,025 | Doppio dei valori della tabella 2. |
Le deviazioni limite per i diametri riportate nella tabella 2 consentono l'ovalità e si applicano al Hare BK finito a freddo e al Hare BK finito a freddo
Le condizioni di BKW morbide terminate.
Applicazione:
Forchetta anteriore del motociclo, guscio esterno del motore, cilindro dell'ammortizzatore dell'automobile, copertura antipolvere, ammortizzatore dell'automobile
serbatoio, serbatoio di gas di refrigerazione
Processo di produzione: ispezione dei materiali in entrata, trattamento delle superfici, ispezione della laminazione a freddo, lavori di prevenzione della ruggine,
magazzino.
Informazioni relative standard:
Questa norma specifica le dimensioni dei tubi di acciaio di precisione saldi e deve essere utilizzata in combinazione con
DIN 2393 parte 2 che stabilisce le pertinenti condizioni tecniche di consegna.
utilizzato principalmente nell'ingegneria meccanica e automobilistica.
Quando i tubi di acciaio delle dimensioni specificate nella presente norma devono soddisfare le condizioni tecniche di consegna
di cui al punto 1.2 della parte 2 del regolamento (CE) n. 2393, sono ordinati nel grado di qualità C.
Indicazione:
Designazione di un tubo di acciaio di precisione saldato,fatto di acciaio St52-3, con un diametro esterno D di 18 mm e un interno
diametro D1 di 13 mm (ID13),finito a freddo (hard) ((BK):
Tubo DIN 2393-St52-3 BK 18XID13
Designazione di un tubo di acciaio di precisione saldato,fatto di acciaio St52-3, con un diametro esterno D di 18 mm e uno spessore della parete
T,di 2,5 mm, finito a freddo (duro) per la lavorazione di:
Tubo DIN 2393-St52-3 BK 18X2.5
Designazione di un tubo di acciaio di precisione saldato,fatto di acciaio St52-3, con un diametro esterno D di 13 mm e uno spessore della parete
T,di 2,5 mm, finito a freddo (duro) per la lavorazione di:
Tubo DIN 2393-St52-3 BK 13X2.5
Designazione di un tubo di acciaio di precisione saldato,fatto di acciaio St37.8, grado di quantilità C,di diametro esterno D di 25 mm e
uno spessore di parete T,di 1,5 mm,normalizzato (NBK), conforme alle condizioni tecniche di consegna specificate nella norma DIN171777:
Tubo DIN 2393 -C-25x1.5-DIN17177-St37.8 NBK
-
