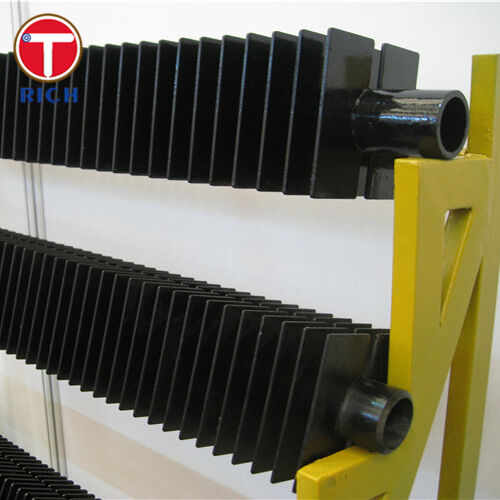

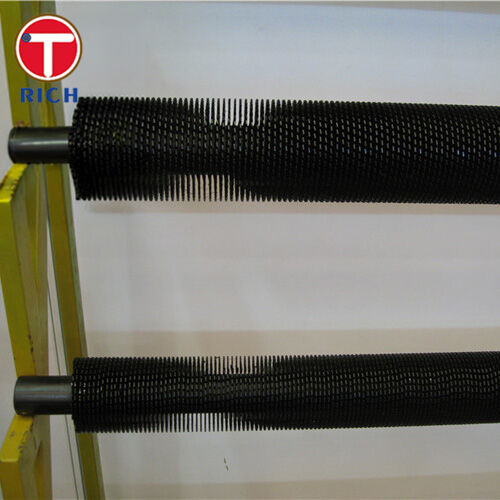

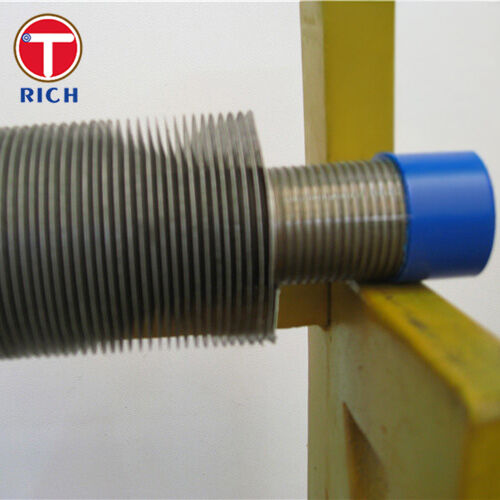

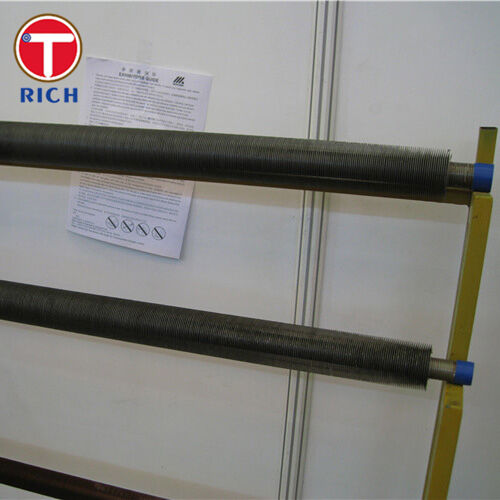

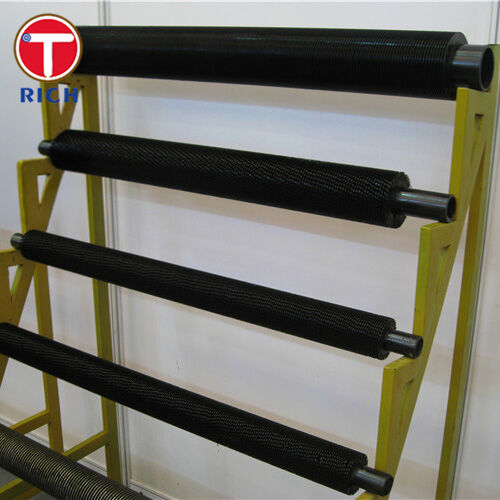

Tubi a pinne in alluminio di tipo G con bloccaggio meccanico delle pinne per un'ampia progettazione termica e compatibilità con tubi a base larga

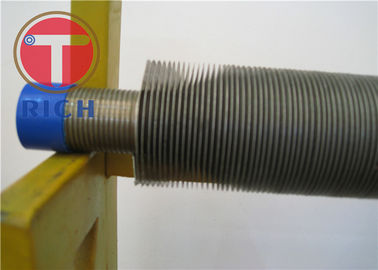

I tubi alettati in alluminio tipo G sono tubi alettati a incastro meccanico progettati per un efficiente trasferimento di calore lato aria negli scambiatori di calore industriali. La striscia di alettatura in alluminio viene avvolta in una scanalatura elicoidale lavorata sul tubo base e quindi bloccata meccanicamente, offrendo una maggiore ritenzione dell'alettatura e un contatto termico più stabile rispetto alle semplici costruzioni con alettatura avvolta. Questa struttura è ampiamente utilizzata in raffreddatori d'aria, economizzatori, condensatori e altre apparecchiature di scambio termico dove sono richieste durata, resistenza controllata lato aria e un servizio affidabile a lungo termine. I tubi alettati di tipo G sono comunemente prodotti con tubi base in acciaio al carbonio, acciaio legato, acciaio inossidabile o alluminio, mentre il materiale dell'alettatura è tipicamente alluminio.

• Bloccaggio meccanico dell'alettatura
  L'alettatura in alluminio è incassata in una scanalatura lavorata e fissata meccanicamente al tubo base, migliorando la stabilità dell'alettatura durante il servizio e i cicli termici.
• Ampio intervallo geometrico per la progettazione termica
  Il diametro esterno del tubo base varia da12 mm a 219 mm, spessore della parete da1,2 mm a 6,0 mm, altezza dell'alettatura da8 mm a 30 mm, spessore dell'alettatura da0,8 mm a 3,0 mm, e passo dell'alettatura da2,0 mm a 20 mm, consentendo un abbinamento preciso agli obiettivi di scambio termico e di caduta di pressione lato aria.
• Ampia compatibilità del tubo base
  Il prodotto può essere fabbricato su tubi base in acciaio al carbonio, acciaio legato, acciaio inossidabile o alluminio, consentendo a un unico concetto di alettatura di servire applicazioni HVAC, petrolchimiche, utility e di scambiatori di calore di processo generali.

• Preoccupazione: il grado del tubo base è realmente adatto per l'uso in scambiatori di calore, o è solo un materiale per tubi generico?
  Abbiniamo il tubo base al servizio operativo. Per il servizio in scambiatori di calore e condensatori, l'ASTM A179 è specificamente destinato a tubi senza saldatura trafilati a freddo in acciaio a basso tenore di carbonio per scambiatori di calore e condensatori, mentre l'ASTM A192 e l'ASTM A210 sono destinati all'uso in caldaie e surriscaldatori. Le opzioni in acciaio inossidabile come l'ASTM A213 TP304 sono utilizzate quando sono richieste resistenza alla corrosione e maggiore affidabilità del servizio.
• Preoccupazione: i documenti di approvvigionamento separeranno chiaramente la specifica del tubo base dalla specifica del materiale dell'alettatura?
  Sì. Definiamo il prodotto tramite due sistemi di materiali: lostandard e il grado del tubo basee ilmateriale dell'alettatura in alluminio. Questo è importante perché le prestazioni del limite di pressione provengono dallo standard del tubo base, mentre la superficie di scambio termico esterna proviene dalla striscia di alettatura. Questa distinzione semplifica la revisione MTC e l'approvazione tecnica.
• Preoccupazione: il tubo alettato può essere selezionato in base alle condizioni operative effettive piuttosto che a una dimensione generica da catalogo?
  Sì. Gli intervalli disponibili di diametro esterno, spessore della parete, altezza dell'alettatura, spessore dell'alettatura e passo dell'alettatura consentono la configurazione in base al carico termico, alla caduta di pressione ammissibile, all'intervallo di pulizia e ai requisiti di movimentazione strutturale. Questo è particolarmente importante per i raffreddatori d'aria industriali e gli economizzatori dove la geometria ha un effetto diretto sulle prestazioni dello scambiatore.

• ASTM: ASTM A179 per tubi per scambiatori di calore e condensatori; ASTM A192 per tubi per caldaie ad alta pressione; ASTM A210/SA210 per tubi senza saldatura in acciaio al carbonio medio per caldaie e surriscaldatori; ASTM A106/A53 per tubi in acciaio al carbonio; ASTM A213 per tubi senza saldatura in acciaio legato ferritico e austenitico per scambiatori di calore.
• EN: Gli standard EN possono essere forniti previo accordo per materiali equivalenti di tubi e strisce di alettatura in alluminio.
• GOST: Gli equivalenti GOST possono essere forniti per acquisti di esportazione basati su progetti.
• JIS: Gli equivalenti JIS possono essere forniti dove è richiesto l'instradamento di materiali giapponesi.
• GB: Gli equivalenti GB possono essere abbinati per progetti nazionali o a doppio standard.

Prodotto specifico: fasci di tubi alettati perraffreddatori olio lubrificante raffreddati ad aria.
