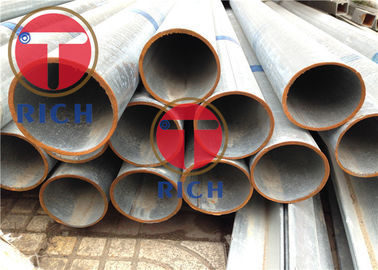

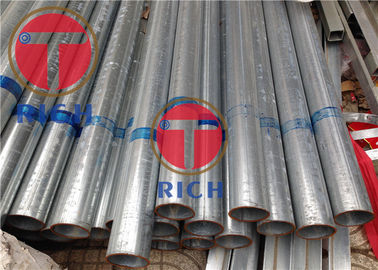

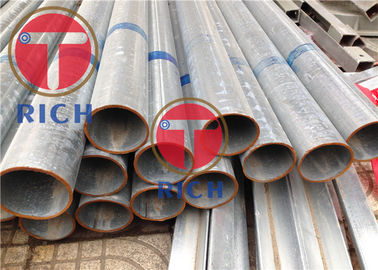

Forma d'acciaio saldata galvanizzata del profilato tondo per tubi la immersione calda di TORICH per la struttura della costruzione
Dettagli del prodotto
tubi saldati in acciaio
,Tubo d'acciaio saldato di resistenza elettrica
TORICH Assicurazione della qualità di tubi e tubi di acciaio galvanizzati saldi a caldo
Applicazione:adatti a fini meccanici, di costruzione e di altra struttura, e a tubi di acciaio saldati a cucitura retta con un diametro esterno non superiore a 711 mm,può anche essere applicato a tubi di acciaio saldati generali per il trasporto di fluidi
dimensioneL--4~12m OD--5~711mm WT--0.5~5.5mm
Grado:10,20,Q195,Q215,Q213,Q275
Metodo di produzione:Il tubo d'acciaio deve essere realizzato in strisce d'acciaio laminata a caldo o in strisce d'acciaio laminata a freddo con metodo di saldatura ad alta frequenza a resistenza
Stato di consegna:Il tubo di acciaio deve essere saldatura o trattamento termico stato consegna
Qualità della superficie:Le superfici interne ed esterne del tubo d'acciaio non possono avere crepe, croste, pieghe, delaminazioni, giri e ustioni.scaglie di ossidi, e tracce esterne di rimozione delle forforazioni che non sono più di una deviazione negativa dello spessore della parete
Tolleranza del diametro esternoUnità: mm
| Diametro esterno ((D)) | Precisione generale (PD.A.)a) | Precisione superiore (PD.B) | Alte precisioni (PD.C) |
| 5-20 | ± 0.30 | ± 0.15 | ± 0.05 |
| > 20-35 anni | ± 0.40 | ± 0.20 | ± 0.10 |
| > 35-50 | ± 0.50 | ± 0.25 | ± 0.15 |
| > 50-80 | ± 1%D | ± 0.35 | ± 0.25 |
| > 80-114.3 | ± 0.60 | ± 0.40 | |
| > 114,3-168.3 | ± 0.70 | ± 0.50 | |
| > 168,3-219.1 | ± 0.80 | ± 0.60 | |
| > 219.1-711 | ± 0,75%D | ± 0,5%D | |
| a)Non applicabile a tubi di acciaio per rullo a nastro trasportatore | |||
Tolleranza dello spessore della parete Unità: mm
| Spessore della parete (t) | Precisione generale (PD.A.)a) | Precisione superiore (PD.B) | Alte precisioni (PD.C) | Spessore della parete non uniformeb |
| 0.50-0.70 | ± 0.10 | ± 0.04 | ± 0.03 | ≤ 7,5% t |
| > 0,70-1.0 | ± 0.05 | ± 0.04 | ||
| > 1,0-1.5 | ± 0.06 | ± 0.05 | ||
| > 1,5-2.5 | ±10% t | ± 0.12 | ± 0.06 | |
| > 2,5-3.5 | ± 0.16 | ± 0.10 | ||
| > 3,5-4.5 | ± 0.22 | ± 0.18 | ||
| > 4,5-5.5 | ± 0.26 | ± 0.21 | ||
| > 55 | ± 7,5% t | ± 5,0% t | ||
| a)Non applicabile a tubi di acciaio per rullo a nastro trasportatore bNon si applica ai tubi in acciaio di precisione generale: spessore della parete non uniforme è la differenza tra i valori massimi e minimi dello spessore della parete misurata sulla stessa sezione trasversale. | ||||
Coefficiente di peso del tubo di acciaio galvanizzato
| Spessore della parete t/mm | 1.2 | 1.4 | 1.5 | 1.6 | 1.8 | 2.0 | 2.2 | 2.5 | 2.8 | 3.0 | 3.2 | 3.5 | |
| Coefficiente c | A | 1.106 | 1.091 | 1.085 | 1.080 | 1.071 | 1.064 | 1.058 | 1.051 | 1.045 | 1.042 | 1.040 | 1.036 |
| Coefficiente c | B | 1.085 | 1.073 | 1.068 | 1.064 | 1.057 | 1.051 | 1.046 | 1.041 | 1.036 | 1.034 | 1.032 | 1.029 |
| Coefficiente c | C | 1.064 | 1.055 | 1.051 | 1.048 | 1.042 | 1.038 | 1.035 | 1.031 | 1.027 | 1.025 | 1.022 | 1.020 |
| Spessore della parete t/mm | 3.8 | 4.0 | 4.2 | 4.5 | 4.8 | 5.0 | 5.4 | 5.6 | 6.0 | 6.5 | 7.0 | 8.0 | |
| Coefficiente c | A | 1.034 | 1.032 | 1.030 | 1.028 | 1.027 | 1.025 | 1.024 | 1.023 | 1.021 | 1.020 | 1.018 | 1.016 |
| Coefficiente c | B | 1.027 | 1.025 | 1.024 | 1.023 | 1.021 | 1.020 | 1.019 | 1.018 | 1.017 | 1.016 | 1.015 | 1.013 |
| Coefficiente c | C | 1.020 | 1.019 | 1.018 | 1.017 | 1.016 | 1.015 | 1.014 | 1.014 | 1.013 | 1.012 | 1.011 | 1.010 |
| Spessore della parete t/mm | 9.0 | 10.0 | 11.0 | 12.0 | 12.7 | 13.0 | 14.2 | 16.0 | 17.5 | 20.0 | |||
| Coefficiente c | A | 1.014 | 1.013 | 1.012 | 1.011 | 1.010 | 1.010 | 1.009 | 1.008 | 1.007 | 1.006 | ||
| Coefficiente c | B | 1.011 | 1.010 | 1.009 | 1.008 | 1.008 | 1.008 | 1.007 | 1.006 | 1.006 | 1.005 | ||
| Coefficiente c | C | 1.008 | 1.008 | 1.007 | 1.006 | 1.006 | 1.006 | 1.005 | 1.005 | 1.004 | 1.004 |
| |
-
