L'acciaio inossidabile 316/316L del diametro 4-1200mm di TORICH convoglia la metropolitana d'acciaio saldata per liquido GB/T 12771
Dettagli del prodotto
tubi saldati in acciaio
,Tubo d'acciaio saldato di resistenza elettrica
TORICH Diametro 4-1200mm Tubi in acciaio inossidabile 316 / 316L saldati per liquidi GB/T 12771
Specificità:
Materiale:304/304L 316/316L
Diametro: 4-1200 mm
Spessore della parete:0.3-200 mm
Lunghezza:2-12m Su richiesta del cliente
Tolleranza:
Secondo le seguenti tabelle o richieste dei clienti.
Tabella 1 Tolleranza dell' OD
| Classificazione | D | Tolleranza ammissibile | |
| A | B | ||
| H | Tutte le dimensioni | ±0,5% o ±0.20 | ± 0,75% o ± 0.30 |
| T | < 40 | ± 0.20 | ± 0.30 |
| ≥ 40 ~ < 65 | ± 0.30 | ± 0.40 | |
| ≥ 65 ~ < 90 | ± 0.40 | ± 0.50 | |
| ≥ 90 ~ < 168.3 | ± 0.80 | ± 100 | |
| ≥ 168,3 ~ < 325 | ± 0,75%D | ± 1%D | |
| ≥ 325 ~ < 610 | ± 0,6%D | ± 1%D | |
| ≥ 610 | ± 0,6%D | ±0,7%D o ±10 | |
| Bagno SP | < 40 | ± 0.15 | ± 0.20 |
| ≥ 40 ~ < 60 | ± 0.20 | ± 0.30 | |
| ≥ 60 ~ < 100 | ± 0.30 | ± 0.40 | |
| ≥ 100 ~ < 200 | ± 0,4%D | ± 0,5%D | |
| ≥ 200 | ± 0,5%D | ± 0,75%D | |
Tabella 2 Tolleranza di WT
| WT nominale | Tolleranza ammissibile |
| ≤ 0.5 | ± 0..10 |
| > 0,5 ~ 1.0 | ± 0.15 |
| > 1,0 ~ 2.0 | ± 0.20 |
| > 2,0 ~ < 4.0 | ± 0.30 |
| ≥ 40 | ±10%S |
Tabella 3 Grado di piegatura
| Diametro esterno/mm | Grado di piegatura/mm/m |
| ≤108 | ≤ 1.5 |
| > 108 ~ 325 | ≤ 2.0 |
| > 325 | ≤ 2.5 |
Tabella 4 Proprietà meccaniche dei tubi in acciaio.
| Numero | Nuovo marchio | Ola Brand | forza di estensione non proporzionale MPa | resistenza alla trazione
MPa | allungamento dopo la frattura A/ % | |
| Condizione di trattamento termico | Condizione di trattamento non termico | |||||
| Non inferiore a | ||||||
| 1 | 12Cr18Ni9 | 1Cr18Ni9 | 210 | 520 | 32 | 25 |
| 2 | 06Cr19Ni10 | 0Cr18Ni9 | 210 | 520 | ||
| 3 | 022Cr19Ni10 | 00Cr19Ni10 | 180 | 480 | ||
| 4 | 06Cr25Ni20 | 0Cr25Ni20 | 210 | 520 | ||
| 5 | 06Cr17Ni12Mo2 | 0Cr17Ni12Mo2 | 210 | 520 | ||
| 6 | 022Cr17Ni12Mo2 | 00Cr17Ni14Mo2 | 180 | 480 | ||
| 7 | 06Cr18Ni11Ti | 0Cr18Ni10Ti | 210 | 520 | ||
| 8 | 06Cr18Ni11Nb | 0Cr18Ni11Nb | 210 | 520 | ||
| 9 | 022Cr18Ti | 00Cr17 | 180 | 360 | 20 | - Non lo so. |
| 10 | 019Cr19Mo2NbTi | 00Cr18Mo2 | 240 | 410 | ||
| 11 | 06Cr13Al | 0Cr13Al | 177 | 410 | ||
| 12 | 022Cr11Ti | - Non lo so. | 275 | 400 | 18 | - Non lo so. |
| 13 | 022Cr12Ni | - Non lo so. | 275 | 400 | 18 | - Non lo so. |
| 14 | 06Cr13 | 0Cr13 | 210 | 410 | 20 | - Non lo so. |
Caratteristica:
Buona concentricità
Buona qualità della superficie
Buona tolleranza all'OD e all'ID
Alta precisione
Qualità stabile
Grossimità liscia
Assicurazione della qualità TORICH
Trattamento:con una lunghezza massima non superiore a 50 mmSaldatura ad arco automatico a doppio lato
Condizioni tecniche di consegna:Trattamento termico + decapaggio
Ampiamente utilizzato nel campo della:Consegna di liquidi

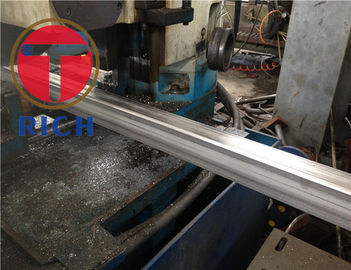

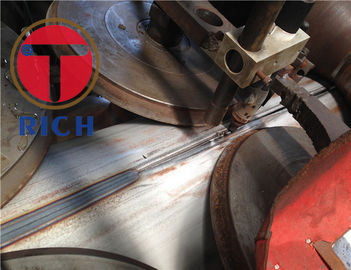

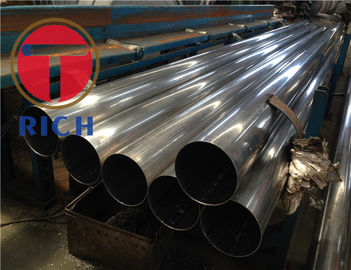

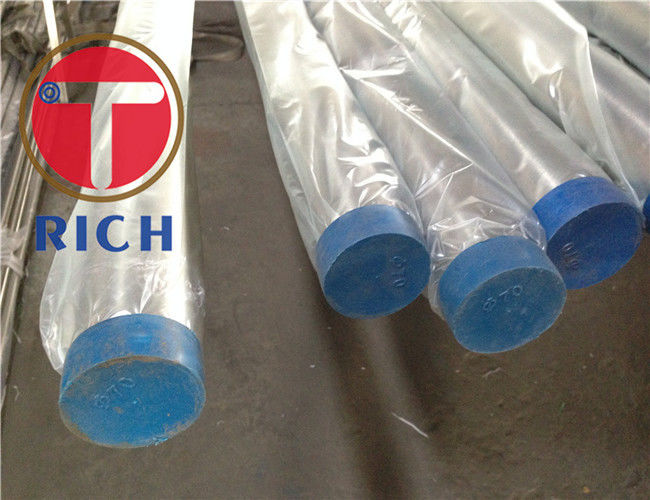

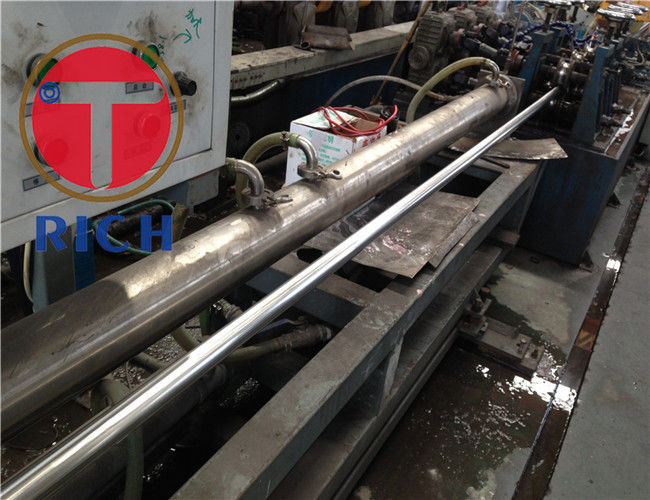

Immagini del prodotto:
Controllo della qualità
1~ Ispezione delle materie prime in entrata
2~ Segregazione delle materie prime per evitare confusioni di qualità dell'acciaio
3~ Riscaldamento e martellamento per il disegno a freddo
4~ Disegno a freddo e laminatura a freddo, ispezione in linea
5~ Trattamento termico, +A, +SRA, +LC, +N, Q+T
6~ Dirittamento-taglio a lunghezza specificata-ispezione di misurazione terminata
7 - Prova meccanica nei propri laboratori con resistenza alla trazione, resistenza al rendimento, allungamento, durezza, impatto, microstruttura ecc.
8 - Imballaggio e calze.
Il 100% dei nostri tubi in acciaio sono controllati dimensionalmente
Il 100% dei nostri tubi in acciaio sono controllati visivamente per assicurarsi che abbiano una perfetta condizione superficiale e nessun difetto superficiale.
Prova di corrente di vortice al 100% e prova ad ultrasuoni per eliminare i difetti longitudinali e trasversali.
-
