Tubo di acciaio senza saldatura ASTM A53 Grado B ST52 e tubo ovale in acciaio con dimensione esterna principale di 10-420 mm

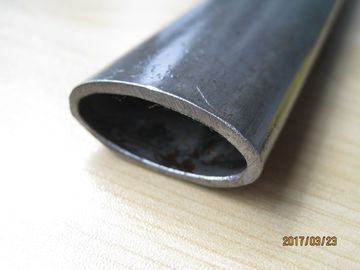

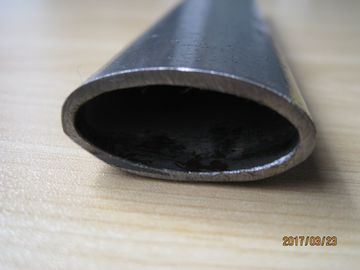

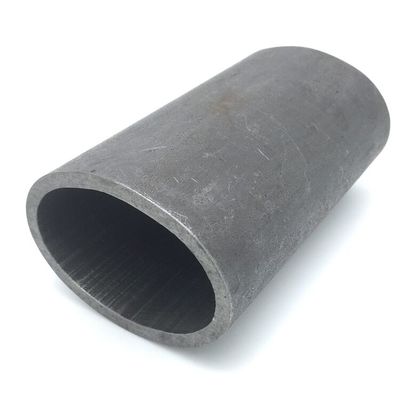

I tubi ovali in acciaio senza saldatura ASTM A53 e DIN 1629 ST35-ST52 sono sezioni cave in acciaio al carbonio prodotte mediante produzione di tubi senza saldatura seguita da trafilatura a freddo controllata, laminazione a freddo o formatura di profili di precisione. Sono adatti per componenti che richiedono un'altezza del profilo inferiore, una maggiore rigidità direzionale, superfici lisce e un uso più efficiente dello spazio di installazione rispetto ai tubi tondi convenzionali.

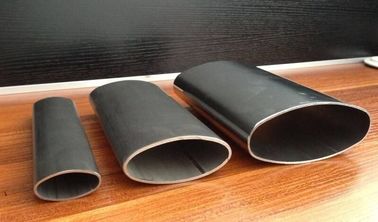

I profili ovali, ellittici e ovali a lati piatti possono essere fabbricati secondo disegni del cliente. Parametri critici come l'asse maggiore, l'asse minore, lo spessore della parete, il raggio d'angolo, la torsione, la rettilineità e la simmetria della sezione trasversale devono essere specificati separatamente nell'ordine di acquisto.

L'asse maggiore, l'asse minore, lo spessore della parete, il raggio del profilo e la simmetria della sezione sono ispezionati in modo indipendente. Questo è più affidabile che descrivere un tubo ovale solo con un diametro esterno equivalente.

Per assemblaggi di precisione, il disegno di acquisto raccomandato dovrebbe includere: Dimensione esterna maggiore × dimensione esterna minore × spessore della parete × lunghezza. Il disegno dovrebbe anche definire la deviazione ammissibile dell'asse maggiore, la deviazione dell'asse minore, la torsione, la rettilineità e il raggio d'angolo o di transizione.

Un tubo ovale ha diversi momenti d'inerzia rispetto ai suoi assi maggiore e minore. Ciò consente ai progettisti di orientare il tubo in modo da ottenere una maggiore rigidità nella direzione di carico principale senza aumentare l'altezza complessiva del profilo.

La rigidità finale dipende dalla geometria completa della sezione e dovrebbe essere verificata dal disegno approvato piuttosto che stimata da un diametro nominale di tubo tondo.

La trafilatura a freddo o la formatura di profili controllata possono produrre una superficie esterna uniforme adatta per verniciatura, verniciatura a polvere, placcatura, saldatura e lavorazione successiva. La rugosità superficiale e i segni longitudinali ammissibili devono essere concordati prima della produzione quando il tubo viene utilizzato come componente a vista.

Gli utensili di profilo, il rapporto di riduzione, la lubrificazione e la sequenza di trattamento termico sono controllati per ridurre l'eccessivo assottigliamento della parete alle estremità dell'asse maggiore. Lo spessore della parete deve essere misurato in diverse posizioni attorno alla sezione trasversale piuttosto che in un solo punto.

Il trattamento termico può essere selezionato in base al bilanciamento richiesto tra resistenza, allungamento, durezza, saldabilità e prestazioni di formatura. ST35 o ST45 normalizzati sono generalmente selezionati per componenti che richiedono buona formatura e saldatura, mentre ST52 è selezionato quando è richiesta una maggiore resistenza strutturale.

Gli acquirenti professionali spesso scoprono che i fornitori quotano solo un "diametro esterno" per un tubo non rotondo. Questo è insufficiente per un profilo ovale.

Ogni profilo personalizzato può essere controllato utilizzando un disegno approvato che identifica:

Questo metodo di ispezione riduce le interferenze di assemblaggio e le incongruenze di adattamento tra i lotti di produzione.

ASTM A53 specifica tubi in acciaio saldati e senza saldatura neri o zincati ed è principalmente basato su dimensioni di tubi tondi. ASTM A369 copre tubi forgiati e alesati a parete spessa per uso ad alta temperatura. Nessuno dei due standard da solo definisce tutti i requisiti dimensionali per una sezione ovale formata a freddo.

Per questo motivo, gli ordini possono essere gestiti attraverso due requisiti coordinati: Materiale e proprietà meccaniche secondo lo standard del materiale selezionato, e geometria ovale finale, tolleranze, rettilineità, torsione, condizione superficiale e lunghezza secondo il disegno approvato o lo standard di tubo di precisione concordato.

Ciò impedisce un'affermazione errata che una sezione ovale specifica per disegno soddisfi automaticamente ogni disposizione dimensionale di uno standard per tubi tondi.

I test possono essere selezionati in base al processo di produzione previsto e alle condizioni di servizio.

• Per assemblaggi saldati, vengono privilegiate la composizione chimica, le proprietà di trazione, la saldabilità e la pulizia della superficie
• Per parti piegate, vengono controllati allungamento, durezza, assottigliamento della parete e distorsione della sezione
• Per parti strutturali relative alla sicurezza, possono essere forniti test di trazione, test di appiattimento, test a ultrasuoni o a correnti parassite, rapporti dimensionali e numeri di calore tracciabili

Questo piano di ispezione evita test non necessari garantendo al contempo che le caratteristiche critiche del componente finito siano verificate.

Il tubo ovale in acciaio senza saldatura ST52 può essere utilizzato per produrre un corrimano protettivo per cabina di trattore. La sezione ovale offre una superficie di presa confortevole, una ridotta sporgenza dalla struttura della cabina e una maggiore resistenza alla flessione quando l'asse maggiore è orientato nella direzione di carico principale.

Per questo prodotto, il disegno di acquisto dovrebbe definire il profilo del tubo, il raggio di piegatura, la lunghezza dritta tra le pieghe, l'appiattimento ammissibile dopo la piegatura, la posizione del giunto di saldatura, il sistema di rivestimento e le dimensioni finali del fissaggio. Il tubo dovrebbe anche essere testato per crepe e assottigliamento eccessivo della parete dopo la piegatura.
