Metropolitana senza cuciture dell'acciaio inossidabile di GB/T 13296 per la caldaia/scambiatore di calore
Dettagli del prodotto
Tubo rotondo in acciaio inox
,acciaio inossidabile del tubo
Tubi in acciaio inossidabile senza saldatura per caldaie e scambiatori di calore GB/T 13296
Specificità:
Materiale:302
Intervallo di dimensioni:OD:6-159 mm
WT:1-14 mm
Lunghezza generale:Da 3 a 12 metri
Tolleranza:
Secondo le seguenti tabelle o richieste dei clienti.
deviazione ammissibile del diametro esterno e dello spessore della parete
| Classificazione | Dimensione nominale | Diversione ammissibile | |
| W-H | OD | ≤ 140 | ±1,25%D |
| > 140 | ± 1%D | ||
| S | ≤ 3 | -40%S | |
| > 3 ~ 4 | -35% S | ||
| > 4 ~ 5 | -33%S | ||
| > 5 | -28%S | ||
| W-C | OD | 6 ~ 30 | +0.15 - Zero.20 |
| > 30 ~ 50 | ± 0.30 | ||
| > 50 | ± 0,75%D | ||
| S | D≤38 | +20%S | |
| D> 38 | -22%S | ||
Grado di acciaio e composizione chimica
| Numero | di acciaio | Composizione chimica % | ||||||||
| C | - Sì. | M | P | S | Ni | Cr | Mo. | Ti | ||
| 1 | 0Cr18Ni9 | ≤ 0.07 | ≤ 1.00 | ≤ 2.00 | ≤ 0.035 | ≤ 0.030 | 8.00 ~ 1.00 | 17.00 ~ 19.00 | ️ | ️ |
| 2 | 1Cr18Ni9 | ≤ 0.15 | ≤ 1.00 | ≤ 2.00 | ≤ 0.035 | ≤ 0.030 | 8.00 ~ 10.50 | 17.00 ~ 19.00 | ️ | ️ |
| 3 | 1Cr19Ni9 | 0.04~0.10 | ≤ 1.00 | ≤ 2.00 | ≤ 0.035 | ≤ 0.030 | 8.00 ~ 12.00 | 18.00 ~ 20.00 | ️ | ️ |
| 4 | 00Cr19Ni10 | ≤ 0.030 | ≤ 1.00 | ≤ 2.00 | ≤ 0.035 | ≤ 0.030 | 8.00 ~ 12.00 | 18.00 ~ 20.00 | ️ | ️ |
| 5 | 0Cr18Ni10Ti | ≤ 0.08 | ≤ 1.00 | ≤ 3.00 | ≤ 0.035 | ≤ 0.030 | 9.00 ~ 12.00 | 17.00 ~ 19.00 | ️ | ≥ 5C |
| 6 | 1Cr18Ni11Ti | 0.04~0.10 | ≤ 0.75 | ≤ 2.00 | ≤ 0.030 | ≤ 0.030 | 9.00 ~ 13.00 | 18.00 ~ 20.00 | ️ | 4Xc~ 0.60 |
| 7 | 0Cr18Ni11Nb | ≤ 0.08 | ≤ 1.00 | ≤ 2.00 | ≤ 0.035 | ≤ 0.030 | 9.00 ~ 13.00 | 17.00 ~ 20.00 | ️ | ️ |
| 8 | 1Cr19Ni11Nb | 0.04~0.10 | ≤ 1.00 | ≤ 2.00 | ≤ 0.035 | ≤ 0.030 | 9.00 ~ 13.00 | 17.00 ~ 20.00 | ️ | ️ |
| 9 | 0Cr17Ni12Mo2 | ≤ 0.08 | ≤ 1.00 | ≤ 2.00 | ≤ 0.035 | ≤ 0.030 | 11.00 ~ 14.00 | 18.00 ~ 20.00 | 2.00 ~ 3.00 | ️ |
| 10 | 1Cr17Ni12Mo2 | 0.04~0.10 | ≤ 0.75 | ≤ 2.00 | ≤ 0.030 | ≤ 0.030 | 11.0~ 14.00 | 16.00 ~ 20.00 | 2.00 ~ 3.00 | ️ |
Sistema di trattamento termico raccomandato e proprietà meccaniche
| Numero
| Classe di acciaio | Sistema di trattamento termico raccomandato | Proprietà meccaniche | |||
| Resistenza alla trazione Rm MPa | Resistenza alla trazione richiesta delle materie plastiche Rp 0,2/ MPa | L'allungamento A/ % | Densità ρ/(kg/cm3) | |||
| Non meno di: | ||||||
| 1 | 0Cr18Ni9 | 1010°C~1150°C | 520 | 205 | 35 | 7.93 |
| 2 | 1Cr18Ni9 | 1010°C~1150°C | 520 | 205 | 35 | 7.90 |
| 3 | 1Cr19Ni9 | 1010°C~1150°C | 520 | 205 | 35 | 7.93 |
| 4 | 00Cr19Ni10 | 1010°C~1150°C | 480 | 175 | 35 | 7.93 |
| 5 | 0Cr18Ni10Ti | 920°C ~ 1150°C | 520 | 205 | 35 | 7.95 |
| 6 | 1Cr18Ni11Ti | laminati a caldo ≥ 1095°C laminati a freddo ≥ 1050°C | 520 | 205 | 35 | 7.93 |
| 7 | 0Cr18Ni11Nb | 980°C ~ 1150°C | 520 | 205 | 35 | 7.98 |
| 8 | 1Cr19Ni11Nb | laminati a caldo ≥ 1095°C laminati a freddo ≥ 1050°C | 520 | 205 | 35 | 8.00 |
| 9 | 0Cr17Ni12Mo2 | 1010°C~1150°C | 520 | 205 | 35 | 7.98 |
| 10 | 1Cr17Ni12Mo2 | ≥ 1040°C | 520 | 205 | 35 | 7.89 |
L'elevata temperatura fornisce una forza di estensione non proporzionale unità MPa N/mm²
| di acciaio | Temperatura°C | ||||||||||
| 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | |
| 1Cr18Ni9 | 171 | 155 | 144 | 136 | 128 | 124 | 119 | 116 | 111 | 106 | ️ |
| 1Cr19Ni11Nb | 239 | 227 | 216 | 207 | 200 | 195 | 191 | 190 | 189 | 188 | ️ |
100 000 h Unità di dati raccomandata di intensità durevole MPa N/mm²
| di acciaio | 100 000 h Intensità durevole | ||||||||||
| Temperatura di prova/°C | |||||||||||
| 600 | 610 | 620 | 630 | 640 | 650 | 660 | 670 | 680 | 690 | 700 | |
| 1Cr18Ni9 | 95 | 88 | 81 | 74 | 68 | 63 | 57 | 52 | 48 | 43 | 40 |
| 1Cr19Ni11Nb | 132 | 121 | 110 | 100 | 91 | 82 | 74 | 66 | 60 | 54 | 48 |
Trattamento:W-H,W-C
Condizioni tecniche di consegna:Trattamento termico e decapaggio
Ampiamente utilizzato nel campo della:Caldaie e scambiatori di calore

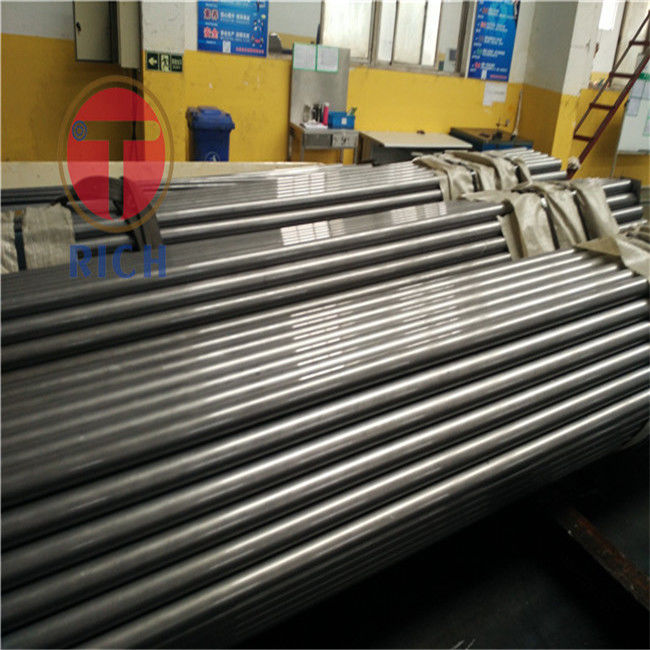

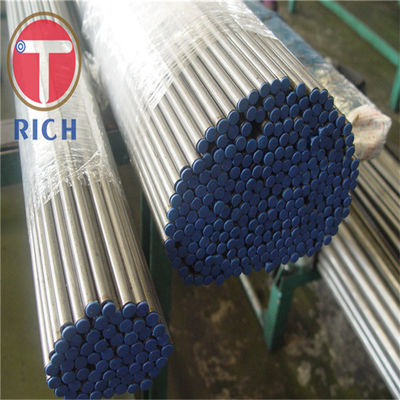

Immagini del prodotto:
-
