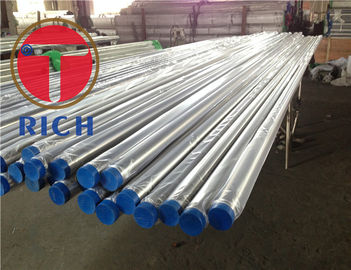

L'acciaio inossidabile 304/316Welded di GB/T12771 12Cr18Ni9 06Cr18Ni11Ti convoglia per la consegna liquida
Proprietà di base
Luogo di origine:
La Cina
Marchio:
TORICH
Certificazione:
ISO9001:2008,ISO14001:2008
Numero di modello:
GB/T12771
Proprietà Commerciali
Quantità minima di ordine:
5 ton
Prezzo:
negoziabile
Condizioni di pagamento:
L/C, D/A, D/P, T/T, Western Union, MoneyGram
Capacità di approvvigionamento:
50000ton all'anno
Riepilogo Prodotto
Nome del prodotto: GB/T12771 12Cr18Ni9 06Cr18Ni11Ti Tubi saldatissimi in acciaio inossidabile per il trasporto di liquidi Standard:Dimensioni: GB/T12771OD:5-500mm WT:0.5-50 mm Lunghezza: 3-9 M,a)In base all'applicazione e alla produzione effettive dei clienti. Applicazione:Per la consegna di liquidi ...
Dettagli del prodotto
Evidenziare:
acciaio inossidabile del tubo
,tubo dell'acciaio inossidabile del grande diametro
Material:
Acciaio inossidabile 201/304/316
Grade:
S30210 S30408 S30403 S31008
Surface:
marinatura
Technique:
Saldatura ad arco
OD:
3-500MM
WT:
0.5-50mm
Descrizione del prodotto
Nome del prodotto:
GB/T12771 12Cr18Ni9 06Cr18Ni11Ti Tubi saldatissimi in acciaio inossidabile per il trasporto di liquidi
Standard:Dimensioni:
GB/T12771OD:5-500mm WT:0.5-50 mm Lunghezza: 3-9 M,a)In base all'applicazione e alla produzione effettive dei clienti.
Applicazione:Per la consegna di liquidi
Classe di acciaio:304/316/321/347/444
Tecnologia:saldatura ad arco
Caratteristica:
Buona concentricità
Buona qualità della superficie
Buona tolleranza all'OD e all'ID
Alta precisione
Qualità stabile
Grossimità liscia
Assicurazione della qualità TORICH
Tabella 1 Tolleranza dell' OD
| Classificazione | D | Tolleranza ammissibile | |
| A | B | ||
| H | Tutte le dimensioni | ±0,5% o ±0.20 | ± 0,75% o ± 0.30 |
| T | < 40 | ± 0.20 | ± 0.30 |
| ≥ 40 ~ < 65 | ± 0.30 | ± 0.40 | |
| ≥ 65 ~ < 90 | ± 0.40 | ± 0.50 | |
| ≥ 90 ~ < 168.3 | ± 0.80 | ± 100 | |
| ≥ 168,3 ~ < 325 | ± 0,75%D | ± 1%D | |
| ≥ 325 ~ < 610 | ± 0,6%D | ± 1%D | |
| ≥ 610 | ± 0,6%D | ±0,7%D o ±10 | |
| Bagno SP | < 40 | ± 0.15 | ± 0.20 |
| ≥ 40 ~ < 60 | ± 0.20 | ± 0.30 | |
| ≥ 60 ~ < 100 | ± 0.30 | ± 0.40 | |
| ≥ 100 ~ < 200 | ± 0,4%D | ± 0,5%D | |
| ≥ 200 | ± 0,5%D | ± 0,75%D | |
Tabella 2 Tolleranza di WT
| WT nominale | Tolleranza ammissibile |
| ≤ 0.5 | ± 0..10 |
| > 0,5 ~ 1.0 | ± 0.15 |
| > 1,0 ~ 2.0 | ± 0.20 |
| > 2,0 ~ < 4.0 | ± 0.30 |
| ≥ 40 | ±10%S |
Tabella 3 Grado di piegatura
| Diametro esterno/mm | Grado di piegatura/mm/m |
| ≤108 | ≤ 1.5 |
| > 108 ~ 325 | ≤ 2.0 |
| > 325 | ≤ 2.5 |
Tabella 4 Densità dell'acciaio e calcolo del peso teorico
| - No, no, no, no. | Classe di acciaio | Densità/kg/dm3) | La formula dopo la conversione |
| 1 | 12Cr18Ni9 | 7.93 | W=0.02491S(D-S) |
| 2 | 06Cr19Ni10 | ||
| 3 | 022Cr19Ni10 | 7.90 | W=0.02482S(D-S) |
| 4 | 06Cr18Ni11Ti | 8.03 | W=0.02507S(D-S) |
| 5 | 06Cr25Ni20 | 7.98 | W=0.02507S(D-S) |
| 6 | 06Cr17Ni12Mo2 | 8.00 | W=0.02513S(D-S) |
| 7 | 022Cr17Ni12Mo2 | ||
| 8 | 06Cr18Ni11Nb | 8.03 | W=0.02523(D-S) |
| 9 | 022Cr18Ti | 7.70 | W=0.02419(D-S) |
| 10 | 022Cr18Ti | 7.75 | W=0.02435S(D-S) |
| 11 | 06Cr13Al | ||
| 12 | 022Cr19Mo2NbTi | ||
| 13 | 022Cr12Ni | ||
| 14 | 06Cr13 |
Tabella 5 Grado di acciaio e componente chimico ((Analisi della fusione)
| - No, no, no, no. | Tipo | Codice digitale unico | Grado | Componente chimico (frazione di qualità)/% | |||||||||
| C | - Sì. | M | P | S | Ni | Cr | Mo. | N | Altri | ||||
| 1 | Austenite | S30210 | 12Cr18Ni9 | ≤ 0.15 | ≤ 0.75 | ≤ 2.00 | ≤ 0.040 | ≤ 0.030 | 8 ~ 10 | 17~19 | - | ≤ 0.10 | - |
| 2 | S30408 | 06Cr19Ni10 | ≤ 0.08 | ≤ 0.75 | ≤ 2.00 | ≤ 0.040 | ≤ 0.030 | 8 ~ 11 | 18 ~ 20 | - | - | - | |
| 3 | S30403 | 022Cr19Ni10 | ≤ 0.030 | ≤ 0.75 | ≤ 2.00 | ≤ 0.040 | ≤ 0.030 | 8 ~ 12 | 18 ~ 20 | - | - | - | |
| 4 | S31008 | 06Cr25Ni20 | ≤ 0.08 | ≤ 1.50 | ≤ 2.00 | ≤ 0.040 | ≤ 0.030 | 19 ~ 22 | 24 ~ 26 | - | - | - | |
| 5 | S31608 | 06Cr17Ni12Mo2 | ≤ 0.08 | ≤ 0.75 | ≤ 2.00 | ≤ 0.040 | ≤ 0.030 | 10 ~ 14 | 16 ~ 18 | 2 ~ 3 | - | - | |
| 6 | S31603 | 022Cr17Ni12Mo2 | ≤ 0.08 | ≤ 0.75 | ≤ 2.00 | ≤ 0.040 | ≤ 0.030 | 10 ~ 14 | 16 ~ 18 | 2 ~ 3 | - | - | |
| 7 | S32168 | 06Cr18Ni11Ti | ≤ 0.08 | ≤ 0.75 | ≤ 2.00 | ≤ 0.040 | ≤ 0.030 | 9 ~ 12 | 17~19 | - | - | Ti5×C~0.70 | |
| 8 | S34778 | 06Cr18Ni11Nb | ≤ 0.08 | ≤ 0.75 | ≤ 2.00 | ≤ 0.040 | ≤ 0.030 | 9 ~ 12 | 17~19 | - | - | Nb10 × C ~ 1.10 | |
| 9 | Ferrite | S11863 | 022Cr18Ti | ≤ 0.03 | ≤ 0.75 | ≤ 1 | ≤ 0.04 | ≤ 0.03 | (0,60) | 16 ~ 19 | - | - | Ti o Nb 0,1~1 |
| 10 | S11972 | 019Cr19Mo2NbTi | ≤ 0.025 | ≤ 0.75 | ≤ 1 | ≤ 0.04 | ≤ 0.03 | 1.00 | 17.5~19.50 | 1.75 ~ 2.50 | ≤ 0.035 | (Ti+Nb) [0.2+4(C+N) ]~0.8 | |
| 11 | S11348 | 06Cr13Al | ≤ 0.08 | ≤ 0.75 | ≤ 1 | ≤ 0.04 | ≤ 0.03 | (0,60) | 11.50 ~ 14.50 | - | - | Al:0.1~0.3 | |
| 12 | S11163 | 022Cr11Ti | ≤ 0.03 | ≤ 0.75 | ≤ 1 | ≤ 0.04 | ≤ 0.02 | (0,60) | 10.5~11.7 | - | ≤ 0.03 | Ti≥8 ((C+N),Ti0,15~0.5Nb0.1 | |
| 13 | S11213 | 022Cr12Ni | ≤ 0.03 | ≤ 0.75 | ≤ 1.5 | ≤ 0.04 | 0.015 | 0.3~1 | 10.5 - 12.5 | - | ≤ 0.03 |
| |
| 14 | Martensitici | S41008 | 06Cr13 | ≤ 0.08 | ≤ 0.75 | ≤ 1 | ≤ 0.04 | ≤ 0.03 | (0,60) | 11.5~13.5 | - | - | - |
Tabella 6 Sistema di trattamento termico dei tubi in acciaio
| Numero | Tipo | Nuovo marchio | Vecchio marchio | Sistema di trattamento termico raccomandato | |
| 1 | Austenite | 12Cr18Ni9 | 1Cr18Ni9 | trattamento in soluzione | 1010°C~1150°C raffreddamento rapido |
| 2 | 06Cr19Ni10 | 0Cr18Ni9 | 1010°C~1150°C raffreddamento rapido | ||
| 3 | 022Cr19Ni10 | 00Cr19Ni10 | 1010°C~1150°C raffreddamento rapido | ||
| 4 | 06Cr25Ni20 | 0Cr25Ni20 | 1030°C~1180°C raffreddamento rapido | ||
| 5 | 06Cr17Ni12Mo2 | 0Cr17Ni12Mo2 | 1010°C~1150°C raffreddamento rapido | ||
| 6 | 022Cr17Ni12Mo2 | 00Cr17Ni14Mo2 | 1010°C~1150°C raffreddamento rapido | ||
| 7 | 06Cr18Ni11Ti | 0Cr18Ni10Ti | 920°C~1150°C raffreddamento rapido | ||
| 8 | 06Cr18Ni11Nb | 0Cr18Ni11Nb | 980°C~1150°C raffreddamento rapido | ||
| 9 | Ferritico | 022Cr18Ti | 00Cr17 | Trattamento di ricottura | 780°C-950°C raffreddamento rapido o lento |
| 10 | 019Cr19Mo2NbTi | 00Cr18Mo2 | 800°C~1050°C raffreddamento rapido | ||
| 11 | 06Cr13Al | 0Cr13Al | 780°C-830°C raffreddamento rapido o lento | ||
| 12 | 022Cr11Ti | - Non lo so. | 830°C-950°C raffreddamento rapido | ||
| 13 | 022Cr12Ni | - Non lo so. | 830°C-950°C raffreddamento rapido | ||
| 14 | Martensitici | 06Cr13 | 0Cr13 | 750°C di raffreddamento rapido o 800°C-900°C di raffreddamento lento | |
| Il lato della domanda stabilisce che il sistema di trattamento termico di stabilizzazione è 850 C ~ 930 C di raffreddamento rapido quando il trattamento termico deve essere stabilizzato dopo il trattamento termico della soluzione. | |||||
Tabella 7 Proprietà meccaniche dei tubi in acciaio.
| Numero | Nuovo marchio | Ola Brand | forza di estensione non proporzionale MPa | resistenza alla trazione
MPa | allungamento dopo la frattura A/ % | |
| Condizione di trattamento termico | Condizione di trattamento non termico | |||||
| Non inferiore a | ||||||
| 1 | 12Cr18Ni9 | 1Cr18Ni9 | 210 | 520 | 32 | 25 |
| 2 | 06Cr19Ni10 | 0Cr18Ni9 | 210 | 520 | ||
| 3 | 022Cr19Ni10 | 00Cr19Ni10 | 180 | 480 | ||
| 4 | 06Cr25Ni20 | 0Cr25Ni20 | 210 | 520 | ||
| 5 | 06Cr17Ni12Mo2 | 0Cr17Ni12Mo2 | 210 | 520 | ||
| 6 | 022Cr17Ni12Mo2 | 00Cr17Ni14Mo2 | 180 | 480 | ||
| 7 | 06Cr18Ni11Ti | 0Cr18Ni10Ti | 210 | 520 | ||
| 8 | 06Cr18Ni11Nb | 0Cr18Ni11Nb | 210 | 520 | ||
| 9 | 022Cr18Ti | 00Cr17 | 180 | 360 | 20 | - Non lo so. |
| 10 | 019Cr19Mo2NbTi | 00Cr18Mo2 | 240 | 410 | ||
| 11 | 06Cr13Al | 0Cr13Al | 177 | 410 | ||
| 12 | 022Cr11Ti | - Non lo so. | 275 | 400 | 18 | - Non lo so. |
| 13 | 022Cr12Ni | - Non lo so. | 275 | 400 | 18 | - Non lo so. |
| 14 | 06Cr13 | 0Cr13 | 210 | 410 | 20 | - Non lo so. |
Tabella 8 Metodi di campionamento e di prova per l'ispezione dei tubi di acciaio
| Numero | Articolo di ispezione | Numero di campionamenti | Metodo di campionamento | Metodo di prova |
| 1 | Composizione chimica | 1 campione per stufa | GB/T 20066 | GB/T 223, GB/T 11170, GB/T 20123, GB/T 20124 |
| 2 | Prova di trazione | 1 campione per lotto su due tubi in acciaio | GB/T 2975 | GB/T 228 |
| 3 | Prova di pressione idraulica | Uno dopo l' altro. | - Cosa? | GB/T 241 |
| 4 | Prova di corrente di Eddy | Uno dopo l' altro. | - Cosa? | GB/T 7735 |
| 5 | Prova di appiattimento | 1 campione per lotto su 1 tubo di acciaio | GB/T 246 | GB/T 246 |
| 6 | Prova di piegatura trasversale delle saldature | 1 campione per lotto su 1 tubo di acciaio | GB/T 232 | GB/T 232 |
| 7 | Corrosione intercristallina | 1 campione per lotto su 1 tubo di acciaio | GB/T 4334.5 | GB/T 4334.5 |
| 8 | Esame radiografico | 6.6 tubo di acciaio | - Cosa? | GB/T 3323 |
| 9 | Prova della flangia | 1 campione per lotto su 1 tubo di acciaio | GB/T 245 | GB/T 245 |
| 10 | Dimensione del grano di austenite | 1 campione per lotto su 1 tubo di acciaio | GB/T 6394 | GB/T 6394 |
| 11 | Prova di impatto per giunto saldato | Accordo | GB/T 2650 | GB/T 2650 |
