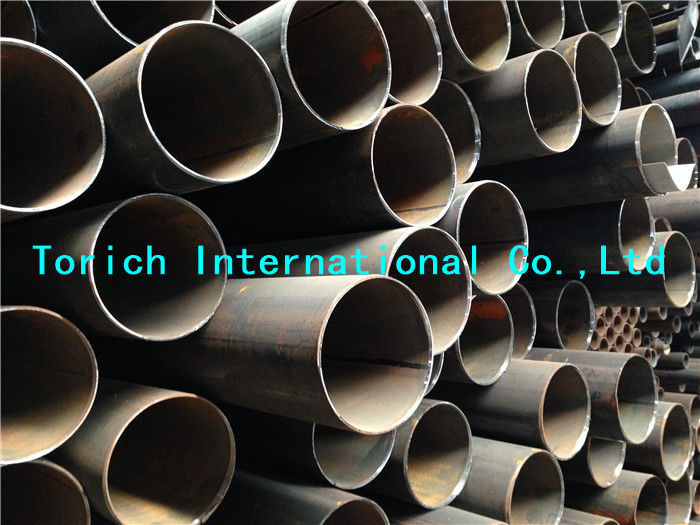

Sezioni vuote strutturali saldate coniate a freddo acciai non legati/a grana fine di EN10219-2

Descrizione di prodotto

Sezioni vuote strutturali saldate coniate a freddo di EN10219-1 EN10219-2 degli acciai non legati e a grana fine





Parte 1: Stato tecnico di consegna

Parte 2: Tolleranze, dimensioni e proprietà sezionali



Processo di fabbricazione vuoto strutturale della sezione:

Le sezioni vuote strutturali sono fabbricate tramite saldatura elettrica o la saldatura ad arco sommersa senza trattamento termico successivo. Le sezioni vuote manifatturiere tramite un processo continuo non incude le saldature usate per unire le lunghezze della striscia prima della formazione della sezione vuota, salvo che per le sezioni arco-saldate sommerse elicoidale saldate della cavità di (SAW), tali saldature saranno permesse una volta provate conformemente a 9.4.3.0 EN10219-1, EN10291-2.



Condizioni di consegna:

Le sezioni vuote sono coniato a freddo consegnato senza cucitura successiva della saldatura salvo che di trattamento termico forse in come stato saldato o trattato termicamente

NOTA:  Per HA VISTO le sezioni vuote superiore a 508 millimetri fuori del diametro che può essere necessario da realizzare una modellante operazione calda, che non colpisce le proprietà meccaniche, per soddisfare le richieste di tolleranza della fuori de rotondità.



Idoneità a galvanizzazione della immersione calda:

I prodotti sono suitbale per la galvanizzazione della immersione calda.




Tolleranze della TABELLA 1

Simbolo	Unità	Definizione
B	millimetro	Lunghezza nominale del lato della sezione vuota quadrata. Lunghezza nominale di più breve lato di una sezione vuota rettangolare
C1/C2	millimetro	Lunghezza della regione d'angolo di quadrato o di sezione vuota rettangolare
Dmax/Dmin	millimetro	Il massimo ed il minimo fuori del diametro di una sezione vuota circolare misurata nello stesso aereo
H	millimetro	Lunghezza nominale del lato più lungo di una sezione vuota rettangolare
M.	Kg/m	Massachussets per lunghezza di unità
T	millimetro	Spessore nominale
O	%	Fuori de rotondità
T	millimetro	Spessore nominale
V	millimetro	Torsione misurata totale



Tolleranze della TABELLA 2

Caratteristico	Sezioni vuote circolari	Quadrato e sezioni vuote rettangolari
Dimensioni esterne (AndH di B, di D)	±1% con un minimo di ±0.5mm e un massimo di ±10mm	Lunghezza laterale (millimetro)	Tolleranza
		H, B <100   100≤H, B≤200 H, B>200	±1% con un minimo di ±0.5mm ±0.8% ±0.6%
Spessore (T)	Per D≤406.4mm: T≤5mm ±10% T>5mm ±0.50mm Per D>406.4mm: ±10% con un massimo di 2mm	T≤5mm ±10% T>5mm ±0.50mm
Fuori de rotondità (O)	2% per le sezioni vuote che hanno un diametro al rapporto di spessore che non supera ① 100	— —
② convessità/di concavità	— —	Massimo 0,8% con un minimo di 0.5mm
Forma quadrata del lato	— —	90° ±1°
Profilo d'angolo esterno	— —	Vedi la tabella 3
Torca (V)	— —	2mm più la lunghezza di 0.5mm/m
Rettitudine	0,20% della lunghezza totale	0,15% della lunghezza totale
Massachussets (M)	±6% sulle diverse lunghezze

Il ① in cui il diametro al rapporto di spessore supera 100 la tolleranza sulla fuori de rotondità sarà acconsentito.

Il ② la tolleranza sulla convessità e sulla concavità è indipendente dalla tolleranza sulle dimensioni esterne.



Profilo d'angolo di esterno della TABELLA 3

Spessore T millimetro	Profilo d'angolo esterno C1, C2, o R1 millimetro
T≤6 6<T≤10 10<T	1.6T a 2.4T 2.0T a 3.0T 2.4T a 3.6T

I lati non devono essere tangenziali agli archi d'angolo.



Tolleranze della TABELLA 4 sul ① di lunghezza

Tipo di lunghezza	Gamma nel millimetro	Tolleranza
Lunghezza casuale	4000 - 16000 con una gamma di 2000 per oggetto di ordine	10% delle sezioni fornite può essere sotto il minimo per la gamma ordinata ma meno di 75% del minimo della gamma
Lunghezza approssimativa	≥4000	﹢50mm 0
Lunghezza esatta	<6000 ≥6000 a ≤10000 >10000	﹢5mm 0 ﹢15mm 0 ﹢5mm +1mm/m 0

① che l'acquirente indicherà nell'indagine e che ordinerà il tipo di lunghezza richiesto e la gamma di lunghezza o la lunghezza richiesta.



Le tolleranze della TABELLA 5 su altezza della perla interna ed esterna della saldatura per l'arco sommerso hanno saldato le sezioni vuote

Spessore (T)	Altezza massima della perla della saldatura (millimetri)
≤14.2 >14.2	3,5 4,8







Forme dei prodotti:

CFCHS = sezione vuota circolare coniata a freddo

CFRHS = quadrato coniato a freddo o sezione vuota rettangolare



Charecteristics:

- Tolleranze sulle dimensioni e sulle forme

- Allungamento

- Resistenza alla trazione

- Carico di snervamento

- Forza d'impatto

- saldabilità (composizione chimica)





Riferimenti normativi:

EN287-1, prova di qualificazione dei saldatori - saldatura per fusione - parte 1: Acciai



EN10020-1, materiali metallici - prova di trazione - parte 1: Metodo di prova alla temperatura ambiente



EN10020: 2000, definizione e classificazione dei gradi di acciaio



EN10021: 1983, requisiti di consegna tecnici generali per acciaio e prodotti del ferro



EN10027-1, sistemi di designazione per gli acciai - parte 1: Nomi d'acciaio



EN10027-2, sistemi di designazione per gli acciai - parte 2: Sistemi di Numericl



EN10045-1, materiali metallici - prova di urto di Charpy - parte 1: Metodo di prova



EN10052: 1993, vocabolario dei termini di trattamento termico per i prodotti ferrosi



EN10168, prodotti siderurgici - documenti di ispezione - lista di informazioni e descrizione



EN10204, prodotti metallici - tipi di ispezioni e descrizione



EN10219-2: 2006, sezioni vuote strutturali saldate coniate a freddo degli acciai delle grane fini e non legati - parte 2: Tolleranze, dimensioni e proprietà sezionali



EN10246-3, prova non distruttiva dei tubi d'acciaio - parte 3: Prova automatica del flusso turbolento (eccetto l'arco sommerso saldato) dei tubi d'acciaio senza cuciture e saldati per la rilevazione delle imperfezioni.



EN10246-5, prova non distruttiva dei tubi d'acciaio - parte 5: Prova di tenuta magnetica periferica completa automatica cambiamento continuo/del trasduttore (eccetto l'arco sommerso saldato) dei tubi d'acciaio ferromagnetici senza cuciture e saldati per la rilevazione delle imperfezioni longitudinali



EN10246-8, prova non distruttiva dei tubi d'acciaio - parte 8: Prova ultrasonica automatica della cucitura della saldatura dei tubi d'acciaio saldati elettrici per la rilevazione delle imperfezioni longitudinali



EN10246-9, prova non distruttiva dei tubi d'acciaio - parte 9: Prova ultrasonica automatica della cucitura della saldatura dei tubi d'acciaio arco-saldati sommersi per la rilevazione delle imperfezioni longitudinali e/o trasversali



EN10246-10, prova non distruttiva dei tubi d'acciaio - parte 10: Prova radiografica della cucitura della saldatura dei tubi d'acciaio saldati arco automatico di fusione per la rilevazione delle imperfezioni



EN1056, prova non distruttiva dei tubi d'acciaio - qualificazione e competenza del personale di prova non distruttiva dei Livelli 1 e 2



CR 10261, rassegna della circolare 11 di informazioni del ECISS - ferro ed acciaio - dei metodi disponibili di analisi chimica



EN10266: 2003, tubi d'acciaio, montaggi e sezioni vuote strutturali d'acciaio - simboli e definizioni dei termini per uso nelle norme del prodotto



Prodotti siderurgico di iso 377, d'acciaio dell'en e - posizione e preparazione delle provette e senza cuciture per prova meccanica (iso 377: 1997)



Iso 643, acciai - determinazione micrografica dell'en della granulometria apparente (643:2003 di iso)



Iso 2566-1, acciai - conversione dell'en delle valvole di allungamento - parte 1: Carbonio ed acciai bassolegati (2566-1:1984 di iso)



9001:2000 di iso dell'en, sistemi di gestione della qualità - requisiti (ISO9001: 2000)



Iso 14284 dell'en, acciaio e ferro - campionamento e preparazione dei campioni per la determinazione di composizione chimica (14284:1996 di iso)



Iso 15607 dell'en, specificazione e qualificazione delle tecniche di saldatura per i materiali metallici - regole generali (ISO15607: 2003)



Iso 15609-1 dell'en, specificazione e qualificazione delle tecniche di saldatura per i materiali metallici - specificazione di tecnica di saldatura - parte 1: Saldatura ad arco (15609-1:2004 di iso)



Iso 15614-1 dell'en, specificazione e qualificazione delle tecniche di saldatura per i materiali metallici - prova di tecnica di saldatura - parte 1: Arco e saldatura a gas degli acciai e saldatura ad arco del nichel e delle leghe di nichel (iso 15614-1: 2004)
