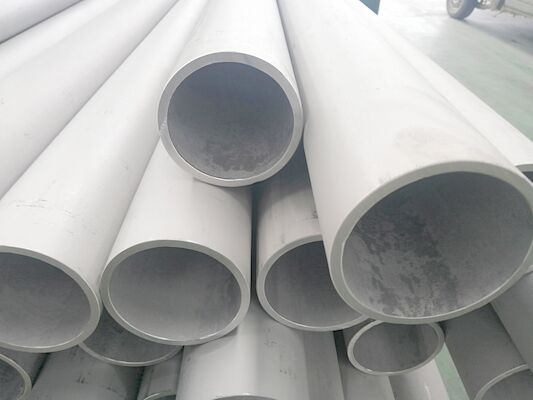

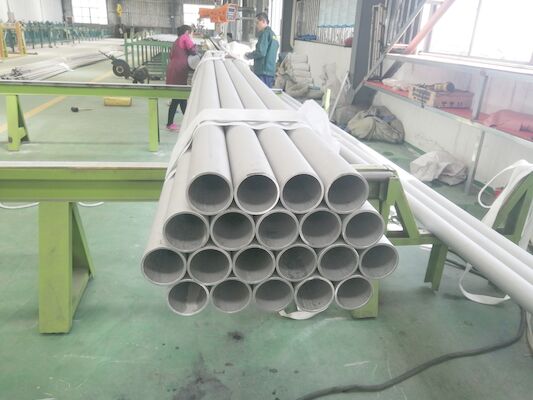

Tubi di precisione in acciaio inossidabile TP304L da 133 mm con lunghezza finita di 4.113 mm

TORICH 133 * 4 * 4113 mm 304L tubi in acciaio inossidabile di precisione sono fabbricati per applicazioni che richiedono un diametro, una rotondità, una rettitudine, una condizione superficiale controllata,e ripetibilità dimensionaleIl tubo ha un diametro esterno nominale di 133 mm, uno spessore nominale della parete di 4 mm e una lunghezza finale di 4113 mm.

Il materiale TP304L a basso tenore di carbonio offre una buona saldabilità e resistenza alla corrosione intergranulare dopo la saldatura.Il tubo può essere fornito senza cuciture o saldato e rifinito a freddo secondo il disegno approvato, specifica di acquisto e piano di ispezione.

• Accuratezza dimensionale controllata:Il tubo può essere tirato a freddo e la dimensione finale per controllare il diametro esterno, diametro interno, spessore della parete, rotondità e rettitudine.il diametro interno richiesto è di 124.5-125.2 mm, la deviazione di rotondità è limitata a 0,10 mm e la deviazione totale di rettitudine è limitata a 0,50 mm sulla lunghezza di 4113 mm.
• Acciaio inossidabile saldabile a basse emissioni di carbonio:TP304L ha un tenore massimo di carbonio di circa 0,035% secondo le specifiche tubolari ASTM comunemente applicate.Il livello ridotto di carbonio limita la precipitazione di carburo di cromo nella zona colpita dal calore e migliora la resistenza alla corrosione intergranulare nei componenti saldati.
• Superfici pulite e ispezionabili:Le superfici interne ed esterne possono essere fornite senza crepe visibili, pieghe, scale pesanti, protuberanze dannose, buche profonde, contaminazione incorporata e gravi danni alla manipolazione.La rugosità della superficie può essere controllata fino a Ra ≤ 3.2 μm.
• Trattamento termico tracciabile:La norma ASTM A269 richiede che i tubi applicabili siano forniti in condizioni di trattamento termico.

• Controllo dimensionale basato sul componente finito:TORICH può controllare il tubo in base a un piano di ispezione finito che copre il diametro esterno, il diametro interno, la variazione dello spessore della parete, la deviazione della rotondità, la rettitudine di tutta la lunghezza,e lunghezza finita.
• Gestione dei difetti di superficie e pulizia:I criteri di ispezione proibiscono in particolare le crepe visibili, le buche nella parete interna più profonde di 0,10 mm, i graffi più profondi dei limiti di accettazione, la contaminazione da olio, la ruggine e la deformazione finale.
• Concorrenza standard e disegno prima della produzione:Prima della produzione, TORICH riconcilia il grado del materiale, il metodo di produzione, gli standard dimensionali, gli standard tecnici di consegna, le tolleranze dei disegni del cliente e tutti i requisiti per ridurre le controversie.

Questo tubo di precisione 133 * 4 * 4113 mm TP304L può essere utilizzato cometubo di supporto per bersaglio di sputazione cilindricaper un gruppo di rivestimento magnetron rotativo.

In questo componente, il tubo in acciaio inossidabile fornisce:

• Un supporto cilindrico dimensionalmente stabile
• Concentricità controllata per il legame del bersaglio
• Un passaggio interno liscio per la circolazione dell'acqua di raffreddamento
• Fabbricazione a partire da materiali di cui al capitolo 85
• Resistenza alla corrosione durante il trattamento e il servizio di raffreddamento
• Dirittura adatta a una rotazione continua del bersaglio

Ispezione dimensionale:

• Diametro esterno controllato con apparecchiature di misura calibrate
• Diametro interno controllato con indicatori di foratura o apparecchiature omologate equivalenti
• Spessore della parete verificato mediante misurazioni ad ultrasuoni o meccaniche
• deviazione della rotondità non superiore a 0,10 mm
• deviazione di rettilineità complessiva non superiore a 0,50 mm
• Lunghezza finita controllata fino a 4113 mm con tolleranza 0/+10 mm

Controllo dell'aspetto:

• Superfici interne ed esterne prive di crepe nocive, cicatrici, croste, pieghe, forature gravi e deformazioni
• Roverezza superficiale: Ra ≤ 3,2 μm
• Non sono ammessi pozzi nella parete interna più profondi di 0,10 mm.
• Non sono ammessi graffi nocivi
• Fermate senza gravi deformazioni e tagli ellittici
• Scavo privo di olio, di scaglie, di ruggine e di sostanze estranee
• Si deve evitare la contaminazione da acciaio al carbonio incorporato

Opzioni di prova:

• Verifica dell'analisi chimica
• Prova di trazione
• Prova di durezza
• Prova di appiattimento o di accendimento
• Prova di corrente di vortice
• Prova ad ultrasuoni
• Prova idrostatica
• Prova di perdita pneumatica
• Prova di corrosione intergranulare
• Misurazione della rugosità superficiale
• Identificazione positiva del materiale
• Rapporto di ispezione dimensionale

La temperatura esatta di ricottura e il metodo di raffreddamento dipendono dallo standard di materiale applicabile, dalle dimensioni del prodotto e dalla via di produzione.

Per i tubi rinfrescati, il trattamento termico viene eseguito in un'atmosfera controllata per limitare l'ossidazione e produrre una superficie pulita e luminosa.le scaglie di ossido formate durante il trattamento termico vengono rimosse mediante un adeguato processo di descalcificazione e passivazione.
