| MOQ: | 500kgs |
| Prezzo: | negoziabile |
| Imballaggio standard: | In pacchetto delle scatole di legno |
| Periodo di consegna: | giorni 5-8week |
| metodo di pagamento: | L/C,T/T,D/A,D/P,Western Union, |
| Capacità di fornitura: | 1000tons all'anno |

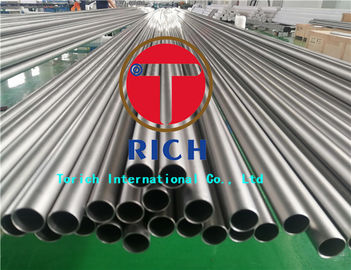

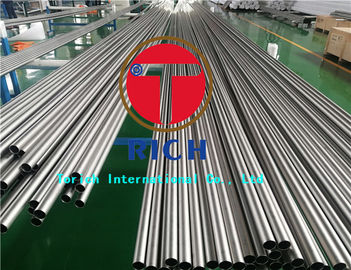

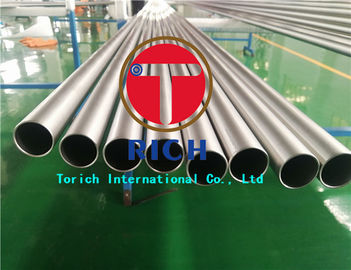

ASTM B338 tubature di titanio senza cuciture di grado 2 (UNS R50400) sono fabbricate con titanio puramente commerciale per scambiatori di calore e condensatori che operano in ambienti corrosivi,in particolare sistemi di raffreddamento contenenti acqua di mare e cloruriProdotto mediante laminazione a freddo o disegno a freddo senza una cucitura a saldatura longitudinale, il tubo fornisce resistenza alla corrosione, consistenza dimensionale e proprietà meccaniche affidabili.
Il titanio di grado 2 offre una resistenza alla trazione minima di 345 MPa, una resistenza alla trazione minima di 275 MPa e un allungamento minimo del 20% in condizione di ricottura.Disponibile in diametri esterni da 6 a 65 mm e spessori delle pareti da 0.3 a 5 mm, tubi di titanio senza cuciture possono essere forniti in lunghezze e finiture superficiali personalizzate per soddisfare i requisiti di fabbricazione degli scambiatori di calore.
| Parametro | Specificità |
|---|---|
| Nome del prodotto | Tubo per scambiatori di calore in titanio senza saldatura |
| Materiale | Titanio puramente commerciale |
| Grado principale | Classe ASTM 2 / UNS R50400 |
| Gradi aggiuntivi | Grado 1, Grado 3, Grado 7, Grado 12 |
| Norma principale | ASTM B338-17 ((2026) |
| Specifica ASME | ASME SB-338, se specificato |
| Metodo di produzione | Non cucito, laminato a freddo o tirato a freddo |
| Diametro esterno | 6 ̊65 mm |
| Spessore della parete | 0.3 ¢ 5,0 mm |
| Distanze | 1 ̊12 m, lunghezze personalizzate disponibili |
| Lunghezza estesa | Fino a 15 m, a seconda della fattibilità della produzione |
| Tolleranza all' OD | ± 0,102 a ± 0,254 mm, a seconda del diametro |
| Tolleranza dello spessore della parete | ± 10% per i tubi a parete media |
| Diritta | Requisiti ASTM B338; arco massimo di 6,4 mm su qualsiasi 3,05 m per tubi più lunghi |
| Finitura superficiale | Rilasciate e sottaceti, finiture pulite o lucidate |
| Trattamento termico | Altri tipi di prodotti |
| Fine del tubo | Taglio semplice, abrasione o preparazione su misura |
| Ispezione | Analisi chimica, prova di trazione, ispezione dimensionale e NDT applicabile |
| Documentazione | Certificato di prova dei materiali; EN 10204 Tipo 3.1 se specificato |
| Imballaggio | Confezioni di protezione o custodie in legno idonee al mare |
Le dimensioni comuni includono 19 × 1,2 mm e 19 × 1,5 mm, insieme a dimensioni di tubo personalizzate utilizzando diametri esterni di 25,4 mm, 32 mm e 38 mm.Le combinazioni di diametro e di spessore della parete disponibili dipendono dalla fattibilità di produzione.
ASTM B338 specifica diverse tolleranze di diametro esterno in base alle dimensioni del tubo:
| Diametro esterno | Tolleranza all' OD |
|---|---|
| inferiore a 25,4 mm | ±0,102 mm |
| 25.4 a meno di 38,1 mm | ± 0,127 mm |
| 38.1 a meno di 50,8 mm | ± 0,152 mm |
| 50.8 a meno di 63,5 mm | ± 0,178 mm |
| 63.5 a meno di 88,9 mm | ± 0,254 mm |
Per i tubi a parete minima, lo standard consente una disposizione di tolleranza di parete diversa.Tolleranze più strette possono essere valutate in base ai disegni del cliente e ai requisiti di fabbricazione.
Il titanio di grado 2 costituisce una pellicola stabile di ossido di titanio che fornisce un'eccellente resistenza alla corrosione generale e alle buche nell'acqua di mare.Questo lo rende adatto per i tubi degli scambiatori di calore esposti all'acqua di raffreddamento ricca di cloruro.
Le sue prestazioni corrosive dipendono dall'ambiente di funzionamento: temperature elevate, crepe povere di ossigeno e alcuni acidi riducenti richiedono una valutazione aggiuntiva della compatibilità del materiale.I gradi 7 e 12 possono offrire una maggiore resistenza in condizioni più severe.
I tubi di titanio ASTM B338 di grado 2 hanno una resistenza alla trazione minima specificata di 345 MPa e un allungamento minimo del 20% in condizione di ricottura.
Per le dimensioni dei tubi qualificati, la norma ASTM B338 specifica anche un'espansione minima del 20% del diametro interno durante la prova di accensione.Questa caratteristica è rilevante quando si valutano le operazioni di espansione della fine del tubo e le operazioni di attacco meccanico..
Il titanio di grado 2 ha una densità di circa 4,51 g/cm3, circa il 44% inferiore a quella dell'acciaio inossidabile tipico.
Le proprietà fisiche rappresentative includono un modulo di elasticità di circa 103 ‰ 105 GPa e una conduttività termica comunemente riportata intorno ai 16 ‰ 22 W/m·K a temperatura ambiente.a seconda della fonte dei dati materialiQuesti valori sono più di proprietà di ingegneria indicative che limiti di accettazione ASTM B338.
La combinazione di resistenza alla corrosione e bassa densità rende il titanio adatto per tubi di trasferimento di calore a parete sottile in cui la durata del materiale e il peso dell'attrezzatura sono importanti.
Una preoccupazione comune nella fabbricazione di scambiatori di calore è se i tubi consegnati si inseriranno in modo coerente nei fori del foglio del tubo.
L'eccessiva variazione del diametro esterno, l'ovalità o lo spessore della parete incoerente possono creare difficoltà durante l'inserimento del tubo e l'espansione meccanica.
TORICH supporta l'ispezione dimensionale del diametro esterno, dello spessore della parete e della rettitudine secondo ASTM B338 e i requisiti di disegno concordati.Le tolleranze dimensionali personalizzate possono essere riviste prima della produzione per ridurre i rischi di assemblaggio e di espansione della parte finale del tubo.
I gradi di titanio differiscono per contenuto di ossigeno, elementi di lega e proprietà meccaniche.
TORICH supporta la tracciabilità del numero di calore e la documentazione di ispezione dei materiali che copre la composizione chimica e i risultati delle prove meccaniche.
Per il titanio di grado 2, si presta particolare attenzione ai limiti di ossigeno, ferro, carbonio, azoto e idrogeno.
Piccole imperfezioni o discontinuità superficiali possono influenzare l'affidabilità dei tubi scambiatori di calore a parete sottile.
La norma ASTM B338 richiede l'esame ad ultrasuoni dei tubi senza cuciture, unitamente a un metodo di prova elettromagnetico, idrostatico o pneumatico applicabile.
TORICH può coordinare i metodi di ispezione richiesti e i criteri di accettazione durante la preparazione dell'ordine.e gli imballaggi protettivi sono inoltre controllati secondo i requisiti concordati per ridurre al minimo i danni e la contaminazione durante il trasporto prima dell'assemblaggio.
Le diverse specifiche regionali hanno requisiti separati per i gradi dei materiali, le dimensioni e le prove.
I tubi di titanio senza cuciture ASTM B338 di grado 2 sono utilizzati nei condensatori superficiali a guscio e tubo raffreddati con acqua di mare installati nelle centrali elettriche costiere.
In questa apparecchiatura, l'acqua di mare scorre attraverso i tubi di titanio mentre il vapore di scarico si condensa sulle superfici esterne.
Il titanio di grado 2 offre resistenza alla corrosione dell'acqua di mare, riducendo il rischio di deterioramento della parete del tubo durante il funzionamento a lungo termine.
Per i produttori di condensatori i requisiti principali sono le dimensioni dei tubi coerenti per l'assemblaggio dei fogli di tubo, le superfici interne ed esterne resistenti alla corrosione,e l'integrità del tubo verificata prima dell'installazione.
La dimensione finale del tubo, lo spessore della parete e la qualità del materiale devono essere selezionati in base alla pressione di funzionamento del condensatore, alla temperatura, alla composizione chimica dell'acqua di mare, al codice di progettazione e alla durata di vita prevista.
I seguenti limiti di composizione chimica riguardano cinque gradi di titanio inclusi nell'ASTM B338.
| Grado | Fe Max. | O Max. | N Max. | C Max. | H Max. | Elementi di lega | Ti |
|---|---|---|---|---|---|---|---|
| Grado 1 | 0.20 | 0.18 | 0.03 | 0.08 | 0.015 | ️ | Bilancio |
| Grado 2 | 0.30 | 0.25 | 0.03 | 0.08 | 0.015 | ️ | Bilancio |
| Grado 3 | 0.30 | 0.35 | 0.05 | 0.08 | 0.015 | ️ | Bilancio |
| Grado 7 | 0.30 | 0.25 | 0.03 | 0.08 | 0.015 | Pd: 0,12 ‰ 0.25 | Bilancio |
| Grado 12 | 0.30 | 0.25 | 0.03 | 0.08 | 0.015 | Mo: 0,20 ‰ 0.40; Ni: 0,60 ‰ 0.90 | Bilancio |
Il Titanio di grado 2 è un titanio puramente commerciale con livelli controllati di elementi interstiziali, il cui contenuto di ossigeno più elevato rispetto al Titanio di grado 1 contribuisce a una maggiore resistenza.
Il grado 7 contiene palladio, mentre il grado 12 contiene molibdeno e nichel per migliorare la resistenza alla corrosione in ambienti selezionati aggressivi.
I seguenti valori sono le proprietà meccaniche minime specificate per i gradi di titanio in stato ricottato secondo ASTM B338.
| Grado | Numero UNS | Resistenza alla trazione min. (MPa) | Resistenza al rendimento min. (MPa) | Min. allungamento (%) |
|---|---|---|---|---|
| Grado 1 | R50250 | 240 | 138 | 24 |
| Grado 2 | R50400 | 345 | 275 | 20 |
| Grado 3 | R50550 | 450 | 380 | 18 |
| Grado 7 | R52400 | 345 | 275 | 20 |
| Grado 12 | R53400 | 483 | 345 | 18 |
R: Siamo produttori, possiamo anche fare trading.
R: In generale, è di 10-15 giorni se le merci sono in magazzino, o 30-40 giorni se le merci non sono in magazzino.
R: Sì, potremmo offrire il campione gratuitamente, ma devi pagare il costo del trasporto.
R: Pagamento ≤ 2000 USD, 100% in anticipo. Pagamento ≥ 2000 USD, 30% T/T in anticipo, saldo prima della spedizione. Se avete altre domande, non esitate a contattarci.
